«Энергоэффективный» исполнитель

A пьезоэлектрический зуммерзаслужил свою репутацию энергоэффективного устройства в мире звуковых оповещений, поскольку издает звук с помощью керамического элемента, который практически не требует постоянного тока. Для инженеров по продуктам и групп поставщиков, создающих устройства с батарейным питанием, это единственное свойство решает, сможет ли конструкция работать месяцами или разряжаться за недели. В этом руководстве объясняется, как работает пьезоэлектрический зуммер, почему его потребление тока остается близким к нулю и как с уверенностью определить его перед массовым производством.

В отличие от своего электромагнитного родственника, пьезоэлектрический зуммер основан на пьезоэлектрическом эффекте, а не на катушке и магните. Разница не просто академическая: она меняет напряжение, ток и схему управления, которые покупатель должен спланировать, и устанавливает потолок того, как долго продукт может подавать сигнал тревоги в небольшой ячейке.

Что на самом деле представляет собой пьезоэлектрический зуммер

Название описывает механизм. Пьезоэлектрический зуммер преобразует электрическую энергию в звук, используя пьезоэлектрический эффект некоторых керамических материалов. Когда напряжение прикладывается к поляризованной керамической пластине, пластина меняет форму; поменяй полярность и все поменяется обратно. Подайте на него переменное напряжение нужной частоты, и пластина начнет вибрировать достаточно быстро, чтобы разнести в воздух слышимый звук. Поскольку пьезоэлектрическому зуммеру не нужна катушка, чтобы оставаться под напряжением, его ток покоя, по сути, является утечкой конденсатора, а не постоянным напряжением обмотки.

Как пьезоэлектрический эффект превращает напряжение в звук

Внутри пьезоэлектрического зуммера тонкий керамический диск прикреплен к металлической пластине. Приложение переменного напряжения заставляет керамику расширяться и сжиматься в плоском направлении, в то время как металлическая пластина сопротивляется, поэтому склеенный элемент изгибается вверх и вниз. Этот изгиб является источником звука. Элемент настроен так, что его механический резонанс попадает в слышимый диапазон, а корпус формирует выходной сигнал в полезный тон. Вот почему пьезоэлектрический зуммер часто называют керамическим звуководателем: активной частью является сама керамика.

Основные компоненты зуммера

Три части определяют, как звучит пьезоэлектрический зуммер и насколько легко его установить:

• Пьезоэлектрическая керамическая пластина: активный элемент, изгибающийся под напряжением.
• Металлическая подложка: пластина из латуни или нержавеющей стали, задающая направление изгиба и жесткость.
• Корпус и клеммы: защищают элемент и определяют площадь контакта или площадь поверхности SMD.

Толщина и диаметр керамики, а также жесткость металлической подложки определяют резонансную частоту и уровень звукового давления, которого может достичь зуммер. Хорошо сконструированный пьезоэлектрический зуммер надежно удерживает эти значения при повторных партиях, что имеет большее значение, чем один идеальный образец, когда заказы масштабируются.

Емкость и импеданс: почему пьезозуммер почти не потребляет ток

Самый важный электрический факт о пьезоэлектрическом зуммере заключается в том, что он ведет себя как конденсатор. Типичный элемент имеет емкость в несколько десятков нанофарад, поэтому в состоянии покоя он почти не потребляет ток. Схема возбуждения подает ток только для зарядки и разрядки этой емкости на рабочей частоте. Вот почему пьезоэлектрический зуммер может подать сигнал тревоги из монетной ячейки, что приведет к отключению электромагнитного зуммера в течение нескольких часов. Для конструкций с батарейным питанием этот почти нулевой ток является причиной того, что пьезоэлектрический зуммер является выбором по умолчанию.

Активный и пассивный пьезоэлектрический зуммер

Пьезоэлектрический зуммер поставляется в двух вариантах привода. Версия с автономным приводом или активная версия имеет встроенный генератор и издает фиксированный тон в момент подачи питания. Пассивная версия не имеет генератора и зависит от прямоугольной волны от главного контроллера для установки высоты и диаграммы направленности. Правильный выбор зависит от того, какой уровень контроля тембра необходим продукту и сколько прошивки команда хочет написать. Активный пьезоэлектрический зуммер сокращает цикл проектирования; пассивный позволяет изделию воспроизводить пользовательские мелодии.

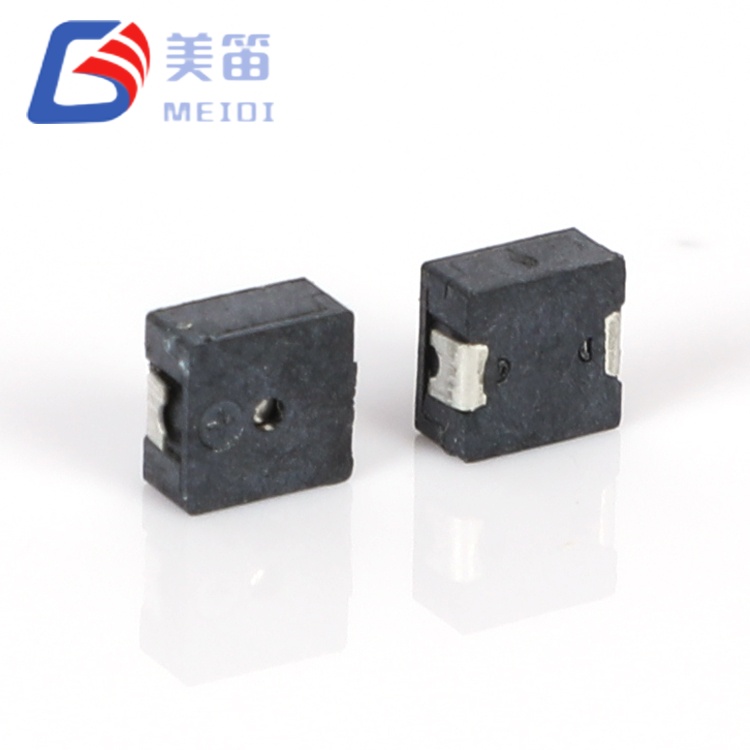

Пьезоэлектрический зуммер против электромагнитного зуммера

Анэлектромагнитный зуммерпотребляет больший ток при более низком напряжении, потому что его катушка должна оставаться под напряжением, тогда как пьезоэлектрический зуммер почти не потребляет ток при более высоком напряжении, потому что это емкостная нагрузка. Практический результат очевиден: в датчике двери, работающем на кнопочном элементе, пьезоэлектрический зуммер может звучать в течение года, в то время как электромагнитный зуммер может истощить тот же элемент за несколько дней. Компромиссом является сложность привода: пьезоэлектрическому зуммеру часто требуется шина более высокого напряжения и внешний генератор или драйвер, в то время как электромагнитный зуммер вполне доволен питанием логики. Выбирайте пьезоэлектрический зуммер, когда доминирует энергоэффективность; выберите электромагнитный тип, если достаточно простого низковольтного звукового сигнала постоянного тока.

Ключевые электрические характеристики, которые следует прочитать покупателям

Четыре числа определяют, подходит ли пьезоэлектрический зуммер к плате. Номинальное напряжение обычно выше, чем у электромагнитной части, обычно от 3 до 30 В в зависимости от размера элемента. Следует проверять емкость при номинальном напряжении, поскольку она определяет ток возбуждения и необходимую мощность драйвера. Резонансная частота определяет тон, а ток при номинальном напряжении определяет баланс мощности. Покупатель должен проектировать в худшем случае, а не в соответствии с типичной линией в каталоге, поскольку напряжение и емкость изменяют уровень звукового давления.

Резонансная частота и уровень звукового давления

Уровень звукового давления, или SPL, измеряемый в дБ на расстоянии 10 см, является значением, которое чаще всего проверяется службой контроля качества и выездной службой. Пьезоэлектрический зуммер мощностью около 85 дБ на расстоянии 10 см достаточен для большинства задач по сигнализации и оповещению. Поскольку уровень звукового давления зависит от напряжения возбуждения и резонансной частоты, покупатель должен подтвердить точные условия испытаний, а не только номер заголовка. Небольшое изменение напряжения возбуждения может привести к сдвигу уровня звукового давления на несколько дБ, поэтому контрольная точка должна соответствовать реальному применению.

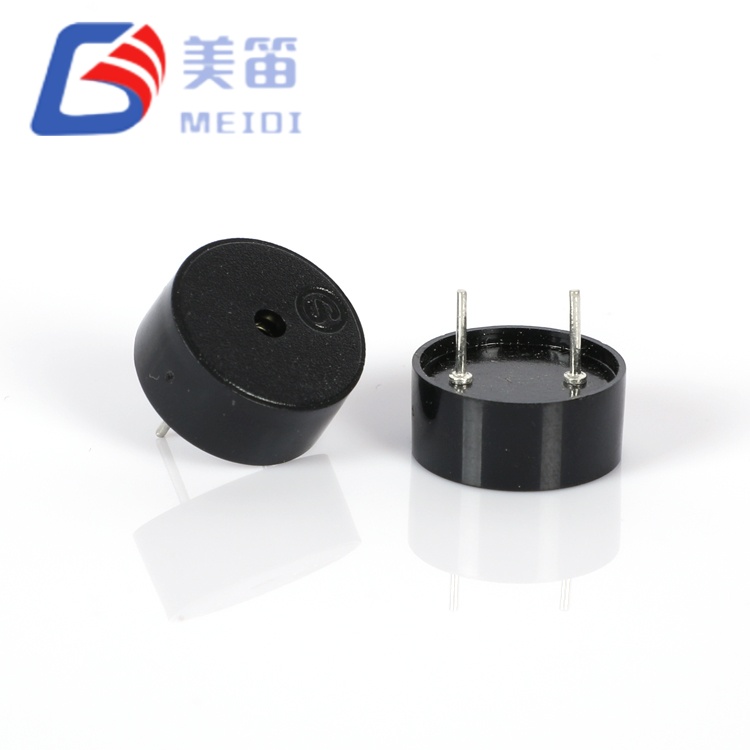

SMD и упаковка через отверстие

При производстве методом «перебора и размещения» пьезоэлектрические зуммеры SMD сокращают загрузку вручную и повышают постоянство объема. Стили со сквозными отверстиями и проволочными выводами по-прежнему подходят для ручной сборки или для плат, требующих дополнительного механического снятия натяжения. Стиль руководства должен соответствовать заводскому процессу, чтобы пьезоэлектрический зуммер никогда не становился узким местом, когда заказы масштабируются от прототипа до массового производства.

Схема возбуждения и форма сигнала

Активный пьезоэлектрический зуммер требует только постоянного тока, а встроенный генератор сделает все остальное. Пассивному пьезоэлектрическому зуммеру нужна прямоугольная волна, частота которой задает тон, а звуковая картина принадлежит встроенному программному обеспечению контроллера. Поскольку элемент является емкостным, драйвер должен обрабатывать ток заряда и разряда, а не постоянную нагрузку постоянного тока. Покупатели должны подтвердить, что существующий микроконтроллер может сохранить таймер и контакты, иначе экономия на детали будет потеряна из-за работы программного обеспечения.

Типичные применения зуммера

Контрольный список выбора перед покупкой

• Номинальное напряжение и диапазон рабочего напряжения, а также емкость при номинальном напряжении.
• Резонансная частота и ее допуск, поскольку высота тона должна оставаться в акустическом окне.
• Уровень звукового давления (SPL) в дБ на расстоянии 10 см при указанном напряжении и расстоянии.
• Тип вывода: SMD, сквозной или проволочный вывод, соответствующий сборке.
• В отличие от электромагнитного типа, определяемого импедансом катушки, пьезоэлектрический зуммер определяется емкостью, поэтому схема возбуждения должна совпадать.
• Рабочая температура и статус соответствия RoHS или CE с документами.

Общие точки контроля и контроль качества

При входном контроле пьезоэлектрический зуммер проверяется на соответствие резонансной частоте, емкости и уровню звукового давления согласованному допуску, поскольку именно эти три цифры определяют, что услышит конечный пользователь. Стабильный зуммер сохраняет одинаковое звуковое поведение при повторных партиях, поэтому стабильность заводской партии важнее, чем единственный идеальный образец, взятый из демонстрационной партии.

Почему пьезоэлектрический зуммер выигрывает среди продуктов с батарейным питанием

Пьезоэлектрический зуммер сохраняет свое место в портативных устройствах, потому что он дешев, прочен и удивительно эффективен. В то время как электромагнитный зуммер истощает аккумулятор для поддержания тона, пьезоэлектрический зуммер потребляет микроамперы между звуковыми сигналами и потребляет энергию только во время кратковременной зарядки и разрядки керамики. Для продуктов, которые должны месяцами подавать сигнал тревоги через батарейку-таблетку, пьезоэлектрический зуммер является не просто эффективным выбором, но зачастую единственным выбором, который соответствует бюджету батареи.

Как проверить зуммер на стенде

Для быстрой стендовой проверки используется регулируемый источник питания, настроенный на номинальное напряжение, шумомер на расстоянии 10 см и частотомер на выходе. В случае пассивного пьезоэлектрического зуммера прямоугольную волну подает функциональный генератор. Запись уровня звукового давления, емкости и резонансной частоты для нескольких образцов формирует базовую линию входного контроля и показывает, стабильна ли партия зуммера до того, как она достигнет линии.

Как правильно выбрать фабрику зуммеров

Когда покупатель сравнивает предложения более чем одного завода по производству зуммеров, самая низкая цена редко бывает самой безопасной. Компетентный поставщик документирует номинальное напряжение, емкость, уровень звукового давления и резонансную частоту для каждой модели, отправляет файлы RoHS и CE без необходимости отслеживания и может предоставить данные о согласованности повторяющихся партий по запросу. В программах OEM и дистрибьюторов поддержка образцов, индивидуальная маркировка и стабильные сроки выполнения заказов сигнализируют о том, что завод создан для долгосрочных поставок, а не для разовых заказов.

Качество, соответствие требованиям и поставка

Документация RoHS и CE должна сопровождаться пьезоэлектрическим зуммером. В рамках программ OEM спросите о согласованности партий, стабильности сроков поставки и о том, может ли завод поддерживать индивидуальную маркировку, упаковку или конфигурацию контактов для зуммера. Поставщик, который рассматривает соблюдение требований как обязательство, а не как одолжение, избавляет покупателя от проблем с таможней и аудитом.

Часто задаваемые вопросы

Вопрос: Является ли пьезоэлектрический зуммер тем же, что и пьезозуммер?
А: Да. Пьезозуммер — это просто более короткое название того же керамического пьезоэлектрического устройства.

Вопрос: Почему он потребляет меньше тока, чем электромагнитный зуммер?
Ответ: Керамический элемент представляет собой конденсатор, поэтому он потребляет ток только для зарядки и разрядки на частоте возбуждения, а не для того, чтобы оставаться под напряжением, как катушка.

Вопрос: Должен ли я выбрать активный или пассивный сигнал тревоги батареи?
О: Либо работает; активным пьезоэлектрическим зуммером проще управлять, а пассивный обеспечивает индивидуальный контроль тембра, если прошивка позволяет его сохранить.

Вопрос: Поставляются ли звонки Meidi с соответствующими документами?
А: Да. Продукция Meidi поддерживается документацией RoHS и CE, и завод может предоставлять образцы и экспортировать продукцию для сертифицированных OEM-проектов и дистрибьюторских проектов.

Напоминание о закупках

Выбирайте пьезоэлектрический зуммер в зависимости от применения и бюджета мощности, а не по самой низкой цене за единицу, поскольку неправильный стиль привода может привести к увеличению цикла прошивки и повторной выборки, что будет стоить дороже, чем сама деталь. Когда энергоэффективность является приоритетом, пьезоэлектрический зуммер обычно окупается небольшим преимуществом в сроке службы батареи и надежности в эксплуатации.
