Команда инженеров, стоящая заМЕЙДИ'Компания «Electronic Buzzers» занимается разработкой и усовершенствованием магнитно-акустических компонентов с первых лет существования компании. Вместо того, чтобы рассматривать их как стандартные детали, группа разработчиков содержит специальную электромагнитную лабораторию, где изучаются и оптимизируются натяжение обмотки катушки, профили отжига диафрагмы и допуски магнитного зазора. Эта постоянная работа напрямую влияет на производственную линию, помогая уменьшить различия между моделями и поддерживать производительность в узком диапазоне даже при больших объемах.
Электромагнитные зуммеры работают, пропуская ток через катушку с точной обмоткой, расположенную рядом с постоянным магнитом и тонкой ферромагнитной диафрагмой. Каждый импульс тока создает магнитное притяжение, сгибающее диафрагму; когда пульс прекращается, диафрагма отскакивает. Этот цикл повторяется на резонансной частоте механической системы, создавая тон, который обычно более низкий по высоте и более полный по характеру, чем тот, который мог бы генерировать пьезоэлектрический элемент аналогичного размера. Сопротивление катушки, толщина диафрагмы и объем полости тщательно сбалансированы при проектировании, чтобы обеспечить постоянный уровень звукового давления, сохраняя при этом потребление тока в пределах обычных шин питания.

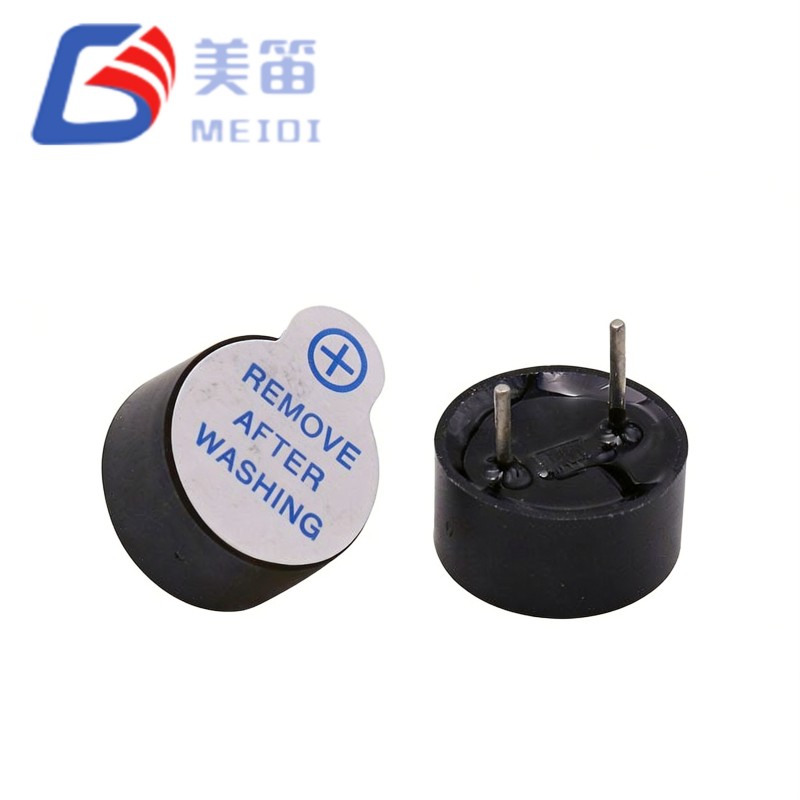

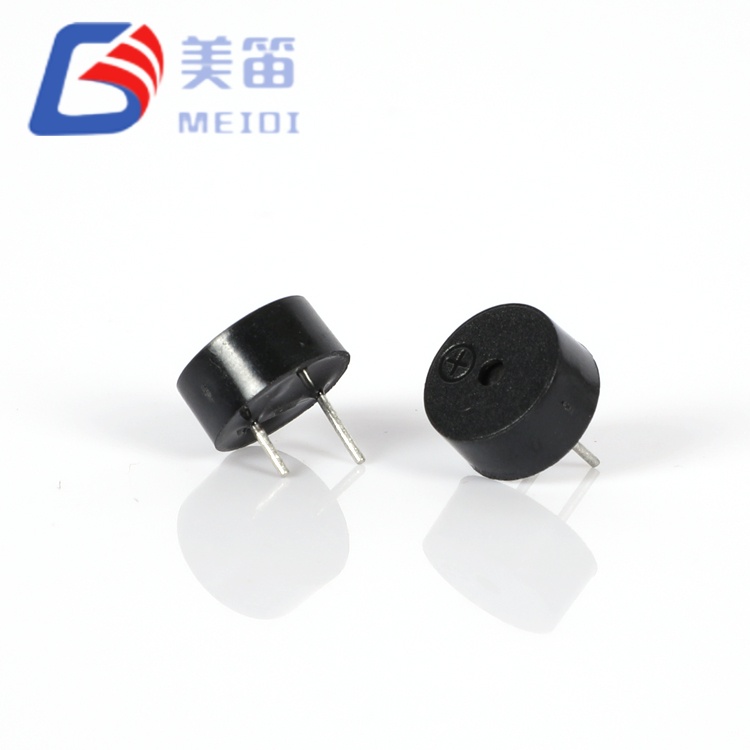

A магнитный активный зуммеринтегрирует чип генератора непосредственно в сборку катушки. Подача постоянного напряжения от 1,5 до 24 В — это все, что необходимо для воспроизведения устойчивого тона, что делает эти детали особенно распространенными в бытовой технике и панелях безопасности, где ценится простота. Амагнитный пассивный зуммергенератор отсутствует, поэтому пользователь должен подавать прямоугольный сигнал или сигнал ШИМ на правильной частоте. Этот подход дает полный контроль над тоном и громкостью, и его часто предпочитают в конструкциях, в которых уже есть микроконтроллер, генерирующий аудиосигналы. Эквивалентные версии для поверхностного монтажа, такие как модели с магнитным активным зуммером SMD и модели с магнитным пассивным зуммером SMD, имеют одинаковые акустические характеристики в корпусах, совместимых с оплавлением, для автоматизированной сборки.
При выборе электромагнитного зуммера номинальное напряжение и полное сопротивление катушки определяют, какой ток должен вырабатывать драйверный каскад. Катушки с более низким импедансом обеспечивают более высокую выходную мощность звука, но потребляют больше энергии, поэтому конструкции с батарейным питанием могут предпочесть вариант с более высоким импедансом, даже если уровень звука немного снижается. Резонансная частота фиксируется механически, обычно в диапазоне от 200 Гц до 3 кГц, а акустика корпуса может усиливать или ослаблять определенные гармоники. В конструкциях, в которых также используются пьезоэлектрические зуммеры или элементы зуммеров для различных тонов, электромагнитный блок часто обрабатывает низкочастотные оповещения, в то время как пьезоэлектрический элемент покрывает более высокие диапазоны.
Электромагнитные зуммеры можно найти везде, где требуется четкое и четкое оповещение. В автомобильной электронике они обеспечивают звуковой сигнал о непристегнутых ремнях безопасности и предупреждения датчиков парковки, надежно работая при резких перепадах температуры внутри кабины автомобиля. Медицинские устройства, такие как мониторы пациентов и инфузионные насосы, используют свой особый тон, чтобы выделиться из фонового шума. Промышленные звуковые сигналы тревоги, установленные в шкафах управления, служат индикаторами неисправностей на заводах, а в потребительских товарах, таких как микроволновые печи и кондиционеры, они используются для простой обратной связи с пользователем. Способность обеспечивать мощный выходной сигнал от источника низкого напряжения также делает их пригодными для портативного оборудования и оборудования с батарейным питанием.
Что обеспечивает неизменность звука электромагнитного зуммера от партии к партии?
Стабильность достигается за счет контроля ключевых переменных во время производства. Витки обмотки катушки подсчитываются и проверяются, металл диафрагмы отжигается при фиксированном температурном профиле, а магнитный зазор устанавливается с помощью калибра «годен/не годен». В каждой партии отбираются пробы частоты и уровня звукового давления, а перед отправкой партии данные проверяются на соответствие статистическим пределам.
Можно ли настроить сопротивление катушки?
Да. Для объемных заказов катушка может быть намотана на другое значение сопротивления, чтобы соответствовать определенному напряжению возбуждения или току. Затем акустическую мощность повторно характеризуют, чтобы подтвердить, что звуковое давление и частота по-прежнему соответствуют целевым значениям.
Существуют ли какие-либо особые требования к обращению при сборке печатной платы?
Электромагнитные зуммеры со сквозными отверстиями и SMD соответствуют стандартным профилям пайки, но диафрагма видна через переднее отверстие. Флюс, чистящий растворитель или клей не должны попадать в звуковой порт. Для автоматизированных процессов мойки можно использовать временную пломбу, если зуммер не герметичного типа.
