Корпус со сквозными отверстиями 9,6 × 5 мм для прямого монтажа на печатную плату
Резонансная частота 2700 Гц для тонального выхода с внешним приводом прямоугольных импульсов
Сопротивление катушки 40 Ом для схем драйвера класса 5 В.
Мин. Звуковое давление 85 дБ на расстоянии 10 см при 5Vo‑p, 2700 Гц, рабочий цикл 50 %
Диапазон рабочего напряжения 4–6Vo‑p
Корпус из черного PPO рассчитан на работу от -30 ℃ до +75 ℃.

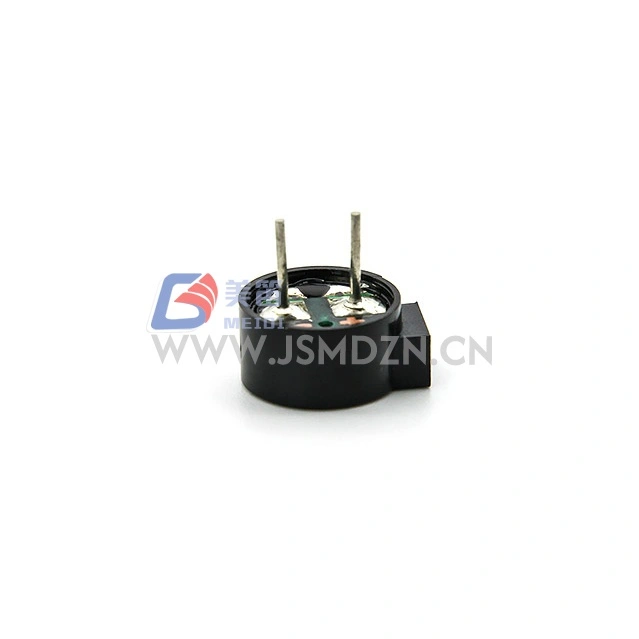

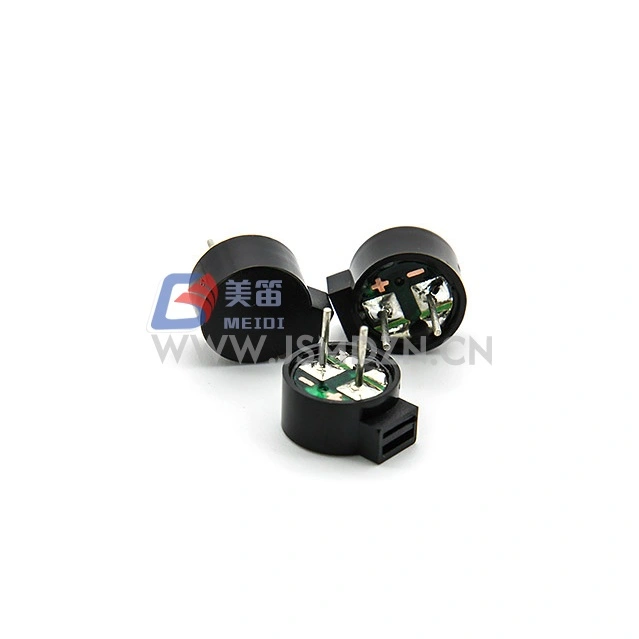

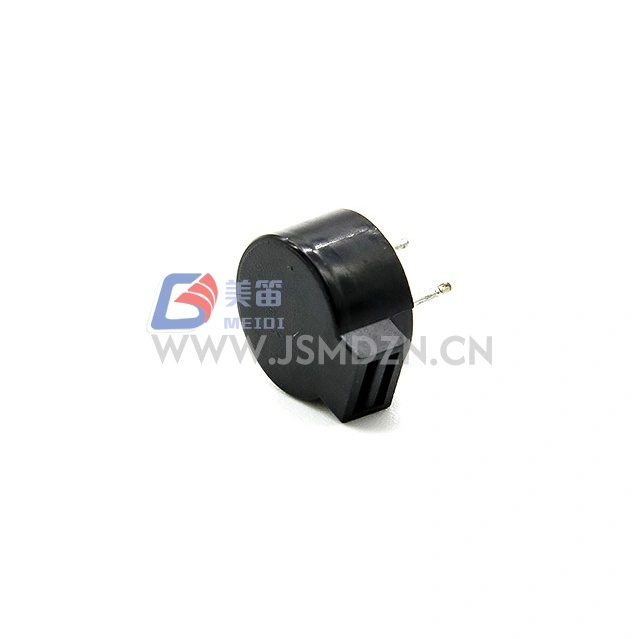

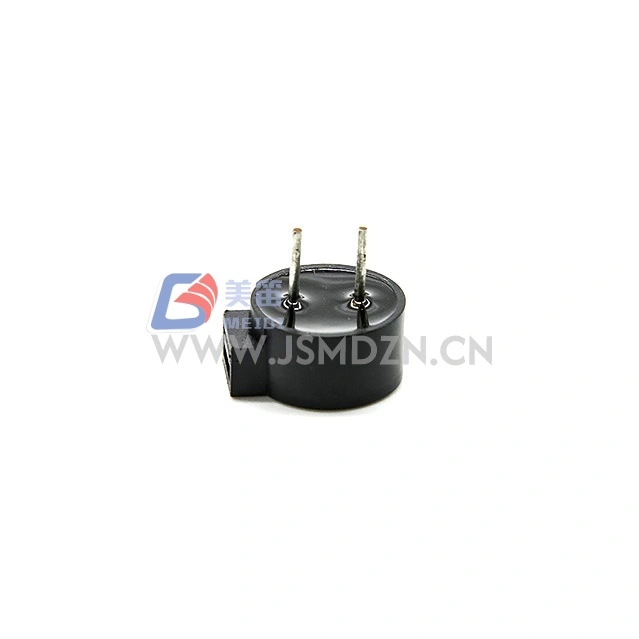

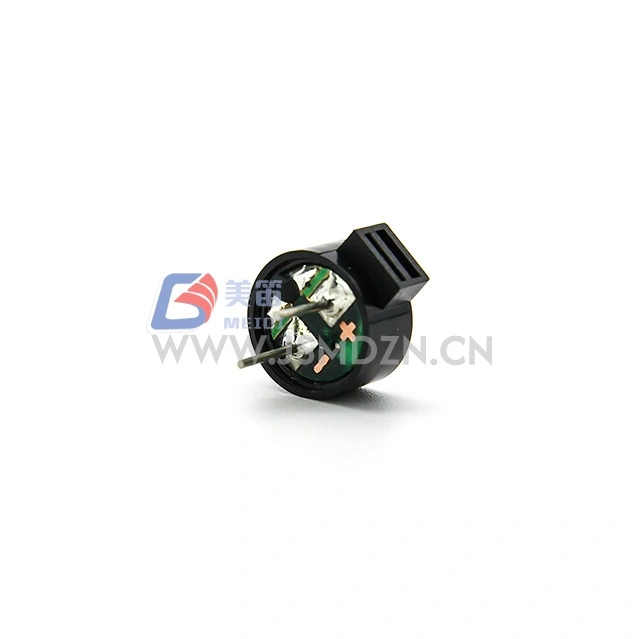

Электромагнитный пассивный зуммер со сквозным отверстием MEIDI HN‑9650E размером 9,6x5 мм — это электромагнитный пассивный зуммер со сквозным отверстием, предназначенный для OEM- и промышленных систем класса 5 В, которым требуется надежная звуковая обратная связь от внешнего источника возбуждения. При номинальном напряжении 5 В, резонансной частоте 2700 Гц и импедансе катушки 40 Ом HN-9650E производит мин. Звуковое давление 85 дБ на расстоянии 10 см, работает в диапазоне 4–6 Vo‑p. Черный корпус PPO выдерживает стандартную ручную и волновую пайку, что делает его пригодным для панелей оборудования, устройств сигнализации и индикаторов состояния.

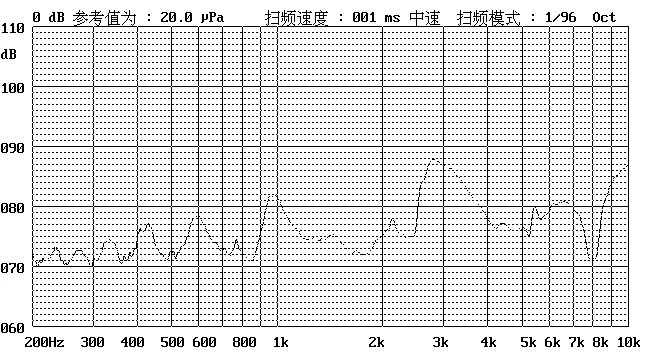

| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер | — |
| Номинальное напряжение | 5Во‑п | Резонансная опорная частота |
| Рабочее напряжение | 4–6Во‑п | Пик сигнала привода |
| Номинальный ток | Макс. 80 мА | При 2730 Гц, коэффициент заполнения 50 %, прямоугольный сигнал 5 Vo‑p |
| Уровень звукового давления | Мин. 85 дБ | При 2730 Гц, нагрузка 50 %, 5 Vo‑p, 10 см |
| Сопротивление катушки | 40 ± 4 Ом | При 25 ℃, постоянный ток |
| Резонансная частота | 2700 Гц | При номинальном напряжении |
| Рабочая температура | -30℃ ~ +75℃ | — |
| Температура хранения | -40℃ ~ +85℃ | — |
| Вес нетто | Прибл. 1 г | — |
| Материал корпуса | Черный ППО | — |
| Охрана окружающей среды | РоХС | — |
Стандартные условия испытаний: температура 25±3℃, относительная влажность 60±10%, давление 860–1060 гПа.
Примечание. Условия испытаний по номинальному току и звуковому давлению в исходной спецификации указаны как 2730 Гц, а резонансная частота указана как 2700 Гц. Свяжитесь с MEIDI, чтобы подтвердить точную частоту испытаний для вашего применения.
x
Передние панели оборудования со сквозными зуммерами для сигналов тревоги оператора
Системы мониторинга зданий и объектов со звуковыми предупредительными сигналами
Модули источника питания и преобразователя для оповещения о перегреве
Банкоматы и киоски для обратной связи по транзакциям
Бытовая электроника со схемами управления логическим уровнем 5 В
Контроллеры процессов, требующие индикации состояния с частотой 2700 Гц
| Требование к дизайну | Преимущество HN‑9650E |
| Акустический выход в сквозном формате | Мин. Уровень звукового давления 85 дБ в корпусе 9,6 × 5 мм. |
| Совместимость с системой 5 В | Номинал 5Vo‑p с рабочим диапазоном 4–6 Vo‑p |
| Ручная и автоматизированная сборка | Выводы со сквозными отверстиями для ручной и волновой пайки |
| Регулируемый допуск на поставку | Максимальное рабочее напряжение 6Vo‑p |
| Расширенный тепловой диапазон | Корпус PPO при температуре от -30 ℃ до +75 ℃ |
Компания MEIDI производит HN‑9650E в рамках контролируемых производственных процессов, включая входной контроль материалов, проверку сопротивления катушки и акустические испытания для каждой производственной партии. Каждая партия проходит испытания на надежность, охватывающие срок службы, высокую/низкую температуру, влажность, термический удар, падение и вибрацию. После любого из этих испытаний изделие должно соответствовать критериям приемки без ухудшения функциональности, выходящего за пределы указанного допуска по звуковому давлению.
| Тестовый предмет | Условия испытаний |
| Жизненный тест | 25±10℃, номинальное напряжение, 1/2 прямоугольной волны резонансной частоты, 96 часов |
| Высокотемпературное испытание | Хранение при +80 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Низкотемпературный тест | Хранение при температуре 40℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Тест на влажность | +40±3℃, относительная влажность 90–95%, 48 часов, восстановиться при комнатной температуре в течение 6 часов перед тестированием. |
| Испытание на термический удар | 70℃ 2 часа → -20℃ 2 часа (1 цикл), интервал между циклами 1 час, всего 10 циклов |
| Испытание на падение | Стандартная упаковка, все 6 сторон и 3 края, падение с высоты 1,2 м на толстую деревянную доску. |
| Тест на вибрацию | 1000 циклов/мин, амплитуда 1,5 мм, 1 час на ось, всего 3 оси |
Внимание: Избегайте попадания в изделие посторонних материалов, включая магнитные материалы, водорастворимые материалы и агрессивные газы, поскольку они могут повлиять на электрические характеристики.
1. Какой управляющий сигнал требуется HN‑9650E?

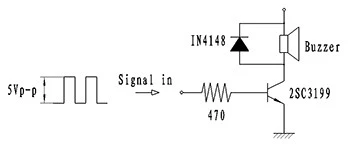

HN‑9650E — это пассивный зуммер, которому требуется внешний прямоугольный сигнал или сигнал ШИМ. Прямоугольный сигнал с частотой 2700 Гц, коэффициентом заполнения 50 % и напряжением 5 Vo‑p обеспечивает номинальный мин. Выходная мощность 85 дБ на расстоянии 10 см. Свяжитесь с MEIDI для получения рекомендаций по применению схемы привода.
2. Может ли HN‑9650E работать при логическом уровне 3,3 В?
Номинальный рабочий диапазон составляет 4–6 В, поэтому напряжение 3,3 В может оказаться ниже указанного окна привода. Используйте ступень буферизации, чтобы достичь диапазона 4–6Vo‑p, или свяжитесь с MEIDI для получения рекомендаций по низковольтному приводу.
3. Как сопротивление катушки 40 Ом влияет на конструкцию драйвера?
Катушка с сопротивлением 40 Ом потребляет максимум 80 мА при напряжении 5 В-п. Убедитесь, что ваш каскад драйвера может обеспечить этот ток с достаточным напряжением насыщения и тепловым запасом.
4. Какие методы пайки совместимы с корпусом ППО?
Выводы со сквозными отверстиями допускают стандартную ручную пайку и пайку волновой пайкой. Ограничьте тепловое воздействие в пределах номинальной температуры корпуса. Свяжитесь с MEIDI для получения рекомендуемых профилей пайки.
5. Совместим ли контакт HN‑9650E с другими звонками со сквозным отверстием диаметром 9 мм?

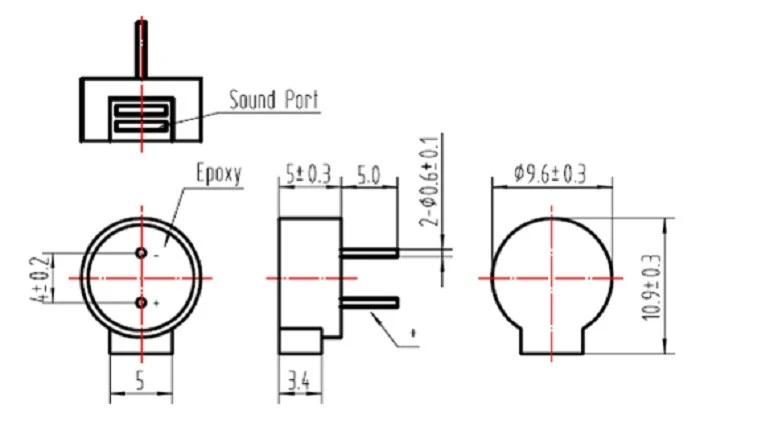

Свяжитесь с MEIDI для получения механического чертежа и рекомендуемой схемы отверстий, чтобы проверить совместимость печатной платы с вашей печатной платой.
Для получения технических данных, примечаний к схемам привода, отчетов об испытаниях на надежность или OEM-индивидуализации HN‑9650E обращайтесь в компанию MEIDI. Наша команда поддерживает блоки оценки и разработку приложений для сквозной интеграции зуммеров.
