Как работает электромагнитный зуммер и почему он необходим для современных систем оповещения?

Анэлектромагнитный зуммерпредставляет собой компактный электронный акустический компонент, который преобразует электрическую энергию в четкий и надежный звуковой сигнал посредством электромагнитной вибрации. Понимание того, как работает электромагнитный зуммер, помогает инженерам, покупателям и разработчикам продукции выбирать правильное устройство сигнализации для промышленного оборудования, бытовой техники, систем безопасности, медицинского оборудования и автомобильной электроники. В этом руководстве объясняются принцип работы, внутренняя структура, основные характеристики, реальные параметры продукта, метод выбора, распространенные неисправности и практическое применение электромагнитных зуммеров, подкрепленные 15-летним опытом экспортного производства в MEIDI.

Что такое электромагнитный зуммер?

Электромагнитный зуммер — это электронное звуковое устройство, которое издает звуковой сигнал с помощью электромагнитной катушки, постоянного магнита и вибрирующей диафрагмы. В отличие от пьезоэлектрического зуммера, в котором используется деформация керамики, электромагнитный зуммер генерирует звук за счет механической вибрации, вызываемой магнитным полем. Электромагнитный зуммер широко используется везде, где требуется простой, мгновенный и недорогой сигнал тревоги. Большинство электромагнитных зуммеров заключены в небольшой пластиковый корпус и могут быть установлены непосредственно на печатную плату. Поскольку электромагнитный зуммер имеет простую конструкцию, он обеспечивает стабильную работу и длительный срок службы даже в сложных условиях.

Современный электромагнитный зуммер доступен в корпусах для сквозного и поверхностного монтажа (SMD) с номинальным напряжением от 1,5 В до 24 В. Такие производители, как MEIDI, разрабатывают индивидуальные решения в области электромагнитных зуммеров для удовлетворения различных промышленных, коммерческих и потребительских требований.

Как работает электромагнитный зуммер?

Принцип работы электромагнитного зуммера основан на электромагнитной индукции и быстрой механической вибрации. При подаче номинального напряжения ток течет через катушку и создает магнитное поле. Это магнитное поле притягивает якорь, соединенный с диафрагмой. Поскольку ток переключается внутренним генератором или внешним приводным сигналом, якорь движется вперед и назад, а диафрагма вибрирует, создавая волны звукового давления в воздухе.

Частота вибрации определяет высоту тона, а уровень звукового давления, измеряемый в децибелах (дБ), определяет, насколько громко звучит электромагнитный зуммер. В активный электромагнитный зуммер встроен генератор, поэтому устройство издает звук при подаче питания. В пассивном электромагнитном зуммере для установки частоты необходимо подавать внешний прямоугольный сигнал. Это различие является наиболее важным, что следует понять, прежде чем выбирать электромагнитный зуммер для новой конструкции.

Рабочий этап	Основное действие	Результат
Входная мощность	Электрический ток поступает в катушку	Создает электромагнитную энергию
Магнитная реакция	Магнитная сила перемещает якорь	Создает механическую вибрацию.
Движение диафрагмы	Диафрагма постоянно вибрирует	Генерирует звуковые сигналы тревоги

Основные компоненты электромагнитного зуммера

Электромагнитный зуммер состоит из нескольких частей, которые работают вместе и производят звук. Электромагнитная катушка создает магнитное поле, которое приводит в движение. Постоянный магнит обеспечивает фиксированную магнитную опору якоря. Диафрагма, обычно представляющая собой тонкий металлический диск, преобразует магнитную силу в вибрацию. Якорь соединяет магнитную цепь с диафрагмой. Корпус защищает внутренние детали от пыли, влаги и ударов. Контакты клеммы подключают электромагнитный зуммер к внешней цепи.

Качество каждого компонента напрямую влияет на уровень звукового давления, стабильность частоты и срок службы электромагнитного зуммера. Профессиональные производители уделяют особое внимание точным производственным процессам, чтобы обеспечить постоянство производительности каждой партии.

Активные и пассивные электромагнитные зуммеры

Активный электромагнитный зуммер имеет встроенную схему возбуждения и при включении издает фиксированный тон заданной частоты. Пассивный электромагнитный зуммер не имеет внутреннего генератора; пользователь должен подать переменный сигнал для управления частотой и тоном. Активный электромагнитный зуммер проще в использовании и идеально подходит для простых сигналов тревоги и напоминаний о состоянии. Пассивный электромагнитный зуммер обеспечивает гибкое управление звуком для мелодий или различных шаблонов оповещений.

Оба типа имеют один и тот же основной электромагнитный принцип работы. Выбирая между активным и пассивным электромагнитным зуммером, подумайте, может ли хост-устройство генерировать сигнал возбуждения и какая настройка звука требуется приложению.

Ключевые характеристики, которые вы должны понимать

Для выбора электромагнитного зуммера необходимо внимательно прочитать его техническое описание. Номинальное напряжение и диапазон рабочего напряжения указывают на безопасную потребляемую мощность устройства. Резонансная частота, выраженная в герцах (Гц), представляет собой тон, который издает электромагнитный зуммер. Уровень звукового давления (SPL), выраженный в децибелах (дБ), показывает громкость на фиксированном расстоянии, обычно 10 см. Номинальный ток, измеряемый в миллиамперах (мА), указывает, какую мощность потребляет устройство. Импеданс, измеряемый в Омах, имеет значение в основном для пассивных типов. Четкое понимание этих спецификаций предотвращает несоответствие и гарантирует, что электромагнитный зуммер будет работать так, как ожидается, в конечном продукте.

Параметры продукта электромагнитного зуммера

В таблице ниже приведены представительные модели электромагнитных зуммеров компании MEIDI и ее производственной базы, реальные параметры взяты из единого каталога продукции. Эти значения помогают покупателям сравнить электромагнитный зуммер с потребностями конкретного применения.

Модель	Тип	Номинальное напряжение	Рабочее напряжение	Частота	СПЛ	Текущий	Размер (мм)	Масса
ТМБ12А03	Активный	3 В	2–5 В	2400±300 Гц	≥85 дБ	≤30 мА	12,0×9,5	1,7 г
ХМБ1275-05Б	Активный	5 В	3–7 В	2700±300 Гц	≥85 дБ	≤30 мА	12,0×7,5	1,7 г
ХНТ-9650-05	Активный	5 В	3–7 В	2700±300 Гц	≥85 дБ	≤30 мА	9,6×5,0	0,78 г
HNB09A05	Активный	5 В	3–7 В	2700±300 Гц	≥85 дБ	≤30 мА	9,0×5,5	0,75 г
МЛТ-9650Y-5В	SMD активный	5 В	4–7 В	3000±300 Гц	≥85 дБ	≤30 мА	9,6×9,6×5,0	1,5 г
ХН-1295	Пассивный	5 В	3–7 В	2400 Гц	≥85 дБ	≤80 мА	12,0×9,5	1,5 г
QMB-09A-03	Пассивный	3 В	1,5–4,5 В	2700±300 Гц	≥85 дБ	≤80 мА	9,0×4,2	0,68 г

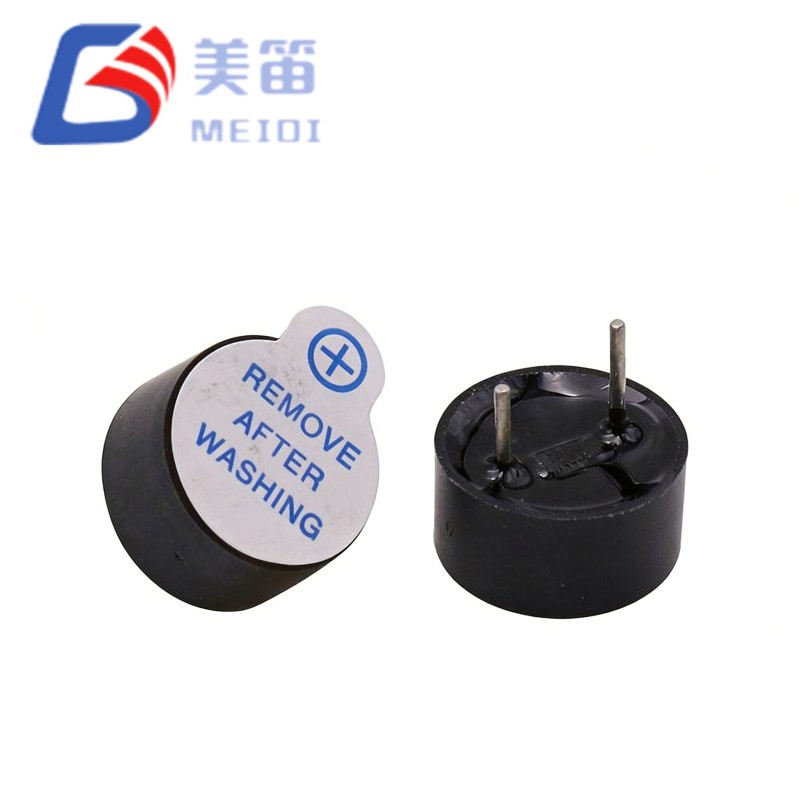

Полный каталог электромагнитных зуммеров, включая версии для поверхностного монтажа и высокотемпературные версии, см. на сайтеКатегория продукта электромагнитного зуммераили9650 электромагнитный активный зуммерстраница.

Почему стоит выбирать электромагнитные зуммеры для систем оповещения

Производители оборудования выбирают электромагнитный зуммер для систем оповещения, потому что он предлагает практические преимущества, с которыми динамики и сложные аудиомодули не могут сравниться по той же цене.

Преимущество	Описание
Быстрый ответ	Электромагнитный зуммер немедленно издает звуковой сигнал в момент подачи питания.
Компактный размер	Небольшие пакеты подходят для установки в ограниченном пространстве на переполненных платах.
Низкая мощность	Активные типы потребляют ток всего около 30 мА, что подходит для аккумуляторных устройств.
Высокая надежность	Простая конструкция электромагнитного зуммера снижает количество отказов.
Простая интеграция	Стандартные контакты и варианты SMD подходят для большинства схем и сборочных линий.

Электромагнитный зуммер против пьезоэлектрического зуммера

И электромагнитный зуммер, и пьезоэлектрический зуммер являются распространенными устройствами оповещения, но они различаются по структуре и вариантам наилучшего использования. В электромагнитном зуммере используются катушка, постоянный магнит и диафрагма. В пьезоэлектрическом зуммере используется керамический элемент, который изгибается под напряжением. Электромагнитный зуммер обычно дает более сильный низкочастотный тон, в то время как пьезоэлектрический зуммер выигрывает за счет сверхнизкого энергопотребления. Выбор между ними зависит от напряжения, громкости и места на плате.

Особенность	Электромагнитный зуммер	Пьезоэлектрический зуммер
Структура	Катушка, магнит, диафрагма	Пьезоэлектрический керамический элемент
Водить машину	Active имеет встроенный осциллятор.	Нужен внешний драйвер
Власть	От низкого до умеренного	Очень низкий
Тип звука	Четкий предупреждающий сигнал	Высокочастотный сигнал
Лучшее для	Сигналы тревоги и уведомления	Компактные маломощные устройства

Для более глубокого сравнения прочитайте наше руководство попьезоэлектрический зуммери как он дополняет электромагнитный зуммер в смешанных конструкциях.

Общие применения электромагнитных зуммеров

Электромагнитный зуммер используется во многих отраслях промышленности из-за его надежности и способности мгновенного уведомления.

Промышленный контроль:Аварийные сигналы машины, предупреждающие сигналы и подсказки по работе.
Системы безопасности:Оповещения о несанкционированном доступе и чрезвычайных ситуациях.
Бытовая техника:Микроволновые печи, стиральные машины и интеллектуальные устройства.
Автомобильная электроника:Системы оповещения и индикаторы приборной панели.
Медицинское оборудование:Звуковые уведомления для устройств мониторинга.
Интернет вещей и носимые устройства:Компактные детали электромагнитного зуммера SMD для небольших гаджетов.

Как выбрать правильный электромагнитный зуммер

Выбор правильного электромагнитного зуммера означает баланс электрических, механических и экологических потребностей. Сначала подтвердите номинальное напряжение и диапазон рабочего напряжения. Затем сопоставьте уровень звукового давления в децибелах с уровнем шума окружающей среды. Выберите частоту, которую пользователи могут четко слышать. Выбирайте между монтажом в сквозное отверстие и монтажом SMD в зависимости от компоновки платы. Проверьте диапазон рабочих температур и необходимый уровень защиты. Наконец, проверьте такие сертификаты, как RoHS, REACH и CE.

Сотрудничество с таким опытным поставщиком, как MEIDI, позволяет клиентам получать профессиональные рекомендации и индивидуальный электромагнитный зуммер, соответствующий реальным требованиям проекта.

Советы по установке и подключению электромагнитного зуммера

Правильная установка обеспечит надежную работу электромагнитного зуммера в течение многих лет. Для активного электромагнитного зуммера соблюдайте полярность и подключайте номинальное напряжение к отмеченным контактам. Для пассивного электромагнитного зуммера подайте чистый прямоугольный сигнал указанной частоты. Не закрывайте выход звука корпусом. Для типов SMD соблюдайте профиль оплавления и избегайте перегрева катушки. Тщательная компоновка предотвращает большинство сбоев электромагнитного зуммера.

Распространенные проблемы с электромагнитным зуммером и их решения

Проблема	Возможная причина	Решение
Нет звука	Неправильная проводка или низкое напряжение.	Проверьте полярность и диапазон напряжения.
Низкий объем	Старение или плохой монтаж	Улучшите положение и замените блок.
Нестабильный тон	Колебания напряжения	Стабилизация поставок, тестовый образец
Короткая жизнь	Суровая окружающая среда	Выбирайте герметичную или широкотемпературную модель.

Испытание и контроль качества электромагнитных зуммеров

Надежный электромагнитный зуммер должен пройти дисциплинарные испытания. MEIDI проверяет уровень звукового давления, резонансную частоту, номинальный ток, внешний вид и срок службы на производственных линиях. Имея 15-летний опыт экспорта, производственная база контролирует намотку катушки, расположение магнитов и баланс диафрагмы, чтобы каждый электромагнитный зуммер соответствовал заявленным характеристикам. Покупатели получают стабильную работу сигнализации при больших заказах.

Тенденции: миниатюризация и электромагнитные зуммеры для поверхностного монтажа

Рынок электромагнитных зуммеров движется в сторону более мелких деталей для поверхностного монтажа для IoT, медицинских и носимых устройств. Семейства электромагнитных зуммеров SMD, такие как серия MLT, содержат катушку, магнит и диафрагму в корпусах толщиной менее 10 мм, сохраняя при этом высокий уровень звукового давления. Эта тенденция позволяет дизайнерам добавлять звуковое оповещение к устройствам, где раньше было слишком мало места для сквозного электромагнитного зуммера.

Часто задаваемые вопросы

В1: Какова основная цель электромагнитного зуммера?
О: Электромагнитный зуммер обеспечивает звуковые оповещения, предупреждения, напоминания и сигналы состояния электронного оборудования.

В2: В чем разница между активными и пассивными электромагнитными зуммерами?
О: Активный электромагнитный зуммер имеет встроенный генератор и при включении звучит на фиксированной частоте. Пассивному электромагнитному зуммеру для установки тона необходим внешний управляющий сигнал.

В3: Как долго может работать электромагнитный зуммер?
О: Срок службы зависит от качества конструкции, условий эксплуатации, стабильности напряжения и частоты использования. Качественные модели надежно служат долгие годы.

В4: Можно ли настроить электромагнитные зуммеры?
А: Да. Компания MEIDI может настроить напряжение, уровень звука, размеры, клеммы и монтаж в соответствии с требованиями заказчика.

В5: Сертифицированы ли электромагнитные зуммеры?
О: Стандартные продукты соответствуют требованиям RoHS, REACH и CE для глобального экспорта.

В6: Является ли электромагнитный зуммер SMD таким же громким, как и сквозной?
Ответ: Современные электромагнитные зуммеры SMD достигают сопоставимых уровней звукового давления в децибелах, экономя при этом место на плате.

Заключение

Электромагнитный зуммер играет важную роль в современных электронных системах, обеспечивая быстрые, надежные и эффективные звуковые уведомления. Его простая структура, высокая адаптируемость и широкий спектр применения делают его идеальным выбором для промышленного оборудования, бытовой электроники, автомобильных систем и устройств безопасности. Выбор правильного электромагнитного зуммера требует внимания к напряжению, мощности звука, размеру и окружающей среде.

MEIDI продолжает предоставлять надежные электромагнитные зуммеры и индивидуальные решения, которые помогают клиентам повысить производительность и надежность продукции. Если вам нужна профессиональная поддержка электромагнитного зуммера, полная таблица параметров или индивидуальный образец, пожалуйста,связаться с намисегодня для получения дополнительной информации.
