Как электромагнитный пассивный зуммер SMD размером 9x4,2 мм обеспечивает надежный звук в компактных электронных устройствах

1. Что такое электромагнитный пассивный зуммер SMD размером 9 × 4,2 мм?

Электромагнитный пассивный зуммер SMD размером 9×4,2 мм представляет собой электроакустический преобразователь, который преобразует переменный электрический сигнал привода в звук посредством электромагнитного взаимодействия. В отличие от активного электромагнитного зуммера со встроенным генератором, пассивный электромагнитный зуммер не имеет внутреннего генератора тона — для звука ему требуется внешняя прямоугольная волна или сигнал переменного тока. Это делает электромагнитный зуммер SMD гибким выбором, когда ваша прошивка уже управляет выходом ШИМ, и вы хотите управлять высотой звука, мелодией или шаблоном оповещения вместо того, чтобы принимать один фиксированный тон.

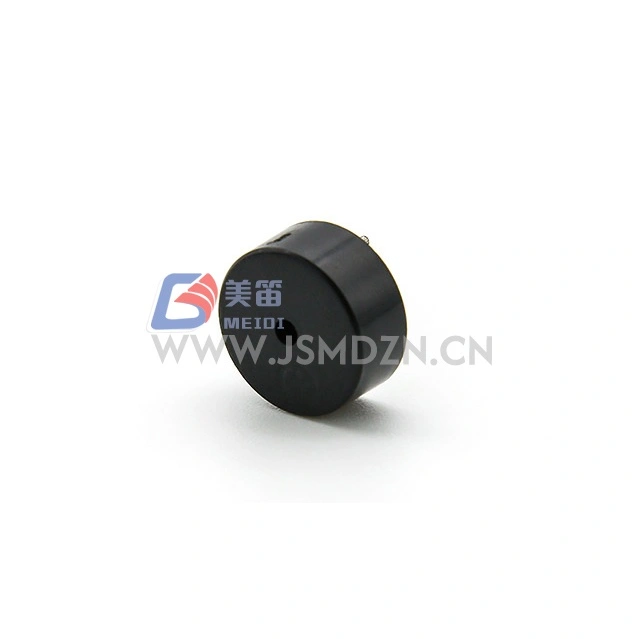

Электромагнитный зуммер MEIDI HN-9042W имеет компактный форм-фактор 9 × 4,2 мм. Его рабочий диапазон при низком напряжении и электромагнитный механизм подходят для электронных продуктов, которым нужен специальный звуковой индикатор, при этом плата имеет небольшие размеры — интеллектуальные устройства, датчики и низковольтные элементы управления — все выигрывают от электромагнитного зуммера такого размера. Этот электромагнитный зуммер SMD предназначен для поверхностного монтажа и предназначен для автоматизированной сборки печатных плат с использованием подходящего процесса оплавления.

Типичные конструктивные характеристики электромагнитного зуммера включают в себя:

• Компактные размеры:небольшой корпус сохраняет место на печатной плате для процессоров, датчиков, модулей связи и других важных компонентов.
• Внешний контроль сигнала:схема контроллера или драйвера решает, когда звучит электромагнитный зуммер и на какой частоте.
• Определенная резонансная частота:Резонанс 2730 Гц дает четкое представление о настройке сигнала возбуждения.
• Интеграция с поверхностным монтажом:Электромагнитный зуммер устанавливается с помощью стандартного процесса поверхностного монтажа, а не вставляется вручную.

Подробную информацию о продукте см.Страница продукта MEIDI HN-9042W.

2. Как работает электромагнитный звуковой механизм?

Принцип работы электромагнитного зуммера SMD основан на взаимодействии катушки и магнитного элемента. Когда переменный сигнал проходит через катушку, возникающая магнитная сила приводит в движение подвижную диафрагму или соответствующую вибрирующую структуру. Его повторяющееся движение вытесняет воздух и производит звуковой сигнал — та же идея с подвижной катушкой, что и в громкоговорителе, уменьшенная до нескольких миллиметров в этом электромагнитном зуммере.

Для электромагнитного зуммера HN-9042W указанная резонансная частота составляет 2730 Гц. Работа электромагнитного зуммера вблизи этой частоты в рекомендуемых условиях испытаний помогает ему достичь заданной звуковой мощности. Основная последовательность действий проста:

1. Микроконтроллер, таймер или специальный драйвер генерирует периодический электрический сигнал.
2. Сигнал подает питание на катушку электромагнитного зуммера.
3. Электромагнитная сила перемещает внутреннюю вибрирующую структуру.
4. Вибрация генерирует звук, который сообщает о предупреждении, подтверждении или рабочем состоянии.

Поскольку электромагнитный зуммер является пассивным, подача постоянного напряжения сама по себе не является методом создания непрерывного звукового сигнала. Инженеры должны обеспечить соответствующую переменную форму сигнала, например, прямоугольную, в пределах указанных электрических пределов. Конечная громкость электромагнитного зуммера также зависит от формы сигнала привода, конструкции корпуса, условий монтажа и окружающей акустической среды.

3. Основные технические характеристики HN-9042W.

Анализ электрических и акустических характеристик перед компоновкой печатной платы помогает инженерам избежать проблем во время прототипирования и массового производства. В следующей таблице приведены опубликованные характеристики электромагнитного зуммера MEIDI HN-9042W.

4. Преимущества компактного электромагнитного зуммера SMD

Эффективное использование пространства на печатной плате

Имея номинальный размер корпуса 9 × 4,2 мм, электромагнитный зуммер подходит для компактных плат управления и электронных блоков с ограниченным пространством. Меньший по размеру электромагнитный зуммер дает проектировщикам больше свободы при размещении датчиков, разъемов и других функциональных модулей.

Четкая звуковая обратная связь

Опубликованный минимальный уровень звукового давления 85 дБ на расстоянии 10 см является полезным ориентиром при оценке звуковых предупреждений. Фактическая воспринимаемая громкость электромагнитного зуммера зависит от условий измерения, корпуса изделия, монтажа и фонового шума, поэтому тестирование прототипа остается важным.

Гибкая генерация сигналов

Будучи пассивным компонентом, электромагнитный зуммер управляется внешней электроникой. Разработчики могут координировать звук с кнопками, пороговыми значениями датчиков, таймерами и состояниями неисправности, вместо того, чтобы полагаться на единый встроенный звуковой шаблон электромагнитного зуммера.

Совместимость низковольтных конструкций

Рабочий диапазон электромагнитного зуммера 2–4 В (пик-пик) предназначен для низковольтных систем управления сигналами. Это может упростить интеграцию в подходящие системы на базе 3,3 В при условии, что схема обеспечивает приемлемую форму сигнала и ток, не превышая пределов контроллера.

SMT-ориентированное строительство

Черный корпус LCP электромагнитного зуммера позволяет использовать бессвинцовую сборку для поверхностного монтажа. Тем не менее, инженеры должны проверить рекомендуемый производителем профиль оплавления, ориентацию компонентов и требования к обращению, прежде чем запускать конструкцию электромагнитного зуммера в производство.

5. Где подходит этот электромагнитный зуммер SMD

Компактный размер и внешнее управление звуком электромагнитного пассивного зуммера SMD размером 9×4,2 мм делают электромагнитный зуммер кандидатом для нескольких электронных приложений:

• Сенсорные узлы Интернета вещей:электромагнитный зуммер подает звуковые уведомления, когда измерения превышают настроенные пороговые значения или когда устройство требует внимания пользователя.
• Встроенные платы разработки:электромагнитный зуммер генерирует обратную связь для нажатия кнопок, последовательностей инициализации и диагностических событий.
• Модули промышленного управления:электромагнитный зуммер сигнализирует о рабочих состояниях, неисправностях и технологических событиях в низковольтной аппаратуре управления.
• Умные счетчики:электромагнитный зуммер поддерживает звуковые уведомления для выбранных условий эксплуатации или предупреждений.
• Бытовая электроника:электромагнитный зуммер обеспечивает звуковое подтверждение в портативных устройствах, пультах дистанционного управления и компактных приборах.
• 3D-принтеры и интерфейсы ЧПУ:электромагнитный зуммер сигнализирует о завершении задачи, вводе пользователем данных или обнаружении ошибок.
• Беспроводные электронные продукты:электромагнитный зуммер добавляет локальную звуковую обратную связь к устройствам, которые в противном случае обмениваются данными в основном через беспроводные интерфейсы.

Пригодность электромагнитного зуммера к применению должна быть подтверждена с учетом требуемого звукового давления, окружающего шума, доступной мощности, рабочей температуры и ожидаемого срока службы. Для продуктов, используемых в критически важных для безопасности средах, также может потребоваться дополнительная проверка на уровне системы и нормативная оценка электромагнитного зуммера.

6. Интеграция печатной платы и проектирование схемы управления

Успешная интеграция электромагнитного зуммера предполагает нечто большее, чем просто выбор компонента правильных размеров. Электропривод, расположение печатной платы, акустические отверстия и условия сборки — все это влияет на готовое изделие.

Проверьте цепь привода

Электромагнитный зуммер HN-9042W имеет указанный максимальный ток 80 мА при заявленных номинальных условиях эксплуатации. Многие выводы GPIO микроконтроллера не могут безопасно подавать этот ток напрямую. Поэтому для производственных проектов, использующих электромагнитный зуммер, рекомендуется использовать транзистор или другой подходящий каскад драйвера, если только в технических характеристиках контроллера явно не подтверждена достаточная токовая нагрузка. Проверьте как номинальный ток для каждого контакта, так и общий предел тока для порта микроконтроллера, а также проверьте падение напряжения, поведение при переключении и фактическую форму сигнала, подаваемого на электромагнитный зуммер.

Используйте соответствующий сигнал привода

Начните с прямоугольной волны 2730 Гц и рабочего цикла электромагнитного зуммера 50 %, что соответствует опубликованным условиям испытаний на звуковое давление. Оценивайте другие частоты или рабочие циклы только тогда, когда этого требует приложение, и измеряйте результирующую акустическую мощность электромагнитного зуммера.

Обзор конструкции печатной платы и корпуса

• Следуйте рекомендациям производителя по монтажу и инструкциям по пайке электромагнитного зуммера.
• Держите акустические отверстия свободными от клея, пыли и близлежащих механических препятствий.
• Избегайте элементов корпуса, которые излишне блокируют или поглощают звук электромагнитного зуммера.
• Оценивайте выходной звук в готовом корпусе, а не полагайтесь только на измерения электромагнитного зуммера на открытой плате.
• Проверьте расстояние между компонентами, ориентацию клемм, где это применимо, и совместимость электромагнитного зуммера со сборочной машиной.

Проверка обработки SMT

Перед изготовлением электромагнитного зуммера подтвердите одобренный профиль оплавления бессвинцового материала у поставщика. Пиковая температура, время превышения уровня ликвидуса, предварительный нагрев и количество разрешенных циклов оплавления должны соответствовать применимой документации на изделие, а не основываться только на предположениях, основанных только на материале корпуса.

7. Как правильно выбрать электромагнитный зуммер SMD

Для производителей электроники выбор электромагнитного зуммера означает баланс между акустическими характеристиками, совместимостью схем, ограничениями при сборке и общей стоимостью закупок. Следующий контрольный список может структурировать оценку любого электромагнитного зуммера SMD:

1. Определите диапазон напряжения.Подтвердите доступное напряжение возбуждения и форму сигнала, включая размах амплитуды электромагнитного зуммера.
2. Установите требования к звуку.Установите необходимый уровень звукового давления и проверьте расстояние в реальных условиях эксплуатации электромагнитного зуммера.
3. Определите характеристики тона.Определите предпочтительную частоту, продолжительность оповещения и схему работы электромагнитного зуммера.
4. Проверьте текущие возможности.Рассчитайте требования к схеме управления электромагнитного зуммера и решите, необходим ли внешний транзистор или микросхема драйвера.
5. Подтвердите механическую совместимость.Сравните размеры, занимаемую площадь, зазор в корпусе и расположение акустических портов электромагнитного зуммера.
6. Оцените условия окружающей среды.Проверьте рабочую температуру, воздействие влажности, вибрацию и ожидаемый срок службы электромагнитного зуммера.
7. Планирование производственных требований.Подтвердите формат упаковки, совместимость с оплавлением, порядок отбора проб и время изготовления электромагнитного зуммера.

При оценке альтернатив сравнивайте полные таблицы данных, а не полагайтесь только на размеры упаковки. Две модели электромагнитных зуммеров одинакового размера могут иметь разное сопротивление катушки, требования к току, резонансные частоты и акустические характеристики. Покупатели, рассматривающие другие типы компонентов, также могут просмотреть ассортимент зуммеров MEIDI, чтобы сравнить варианты электромагнитных, пьезоэлектрических и SMD, помимо этого единственного электромагнитного зуммера.

8. Качество и надежность, которые вы можете проверить

Надежность электромагнитного зуммера зависит как от качества компонентов, так и от способа их интеграции в готовое изделие. Электромагнитный зуммер, который хорошо работает на лабораторном столе, может вести себя по-другому после пайки оплавлением, воздействия вибрации или установки внутри герметичного корпуса.

MEIDI является специализированным производителем зуммеров и акустических компонентов, а не торговой компанией, а электромагнитный зуммер HN-9042W производится в соответствии с системами управления качеством и окружающей средой ISO 9001 и ISO 14001, а также соответствием RoHS и REACH. Опубликованная компанией MEIDI информация о продукте HN-9042W определяет входящую проверку материалов, текущий контроль размеров и окончательные электрические испытания как часть производственного процесса контроля качества для каждого электромагнитного зуммера. В документации на продукт также описаны испытания электромагнитного зуммера на срок службы, температуру, влажность, термический удар, падение и вибрацию.

Для программы инженерной квалификации покупатели должны запросить соответствующие условия испытаний, критерии приемки и доступные записи проверок электромагнитного зуммера. Особое внимание следует уделять изменениям звукового давления, целостности электрической цепи, состоянию корпуса и производительности после воздействия окружающей среды. Рекомендуемые этапы проверки электромагнитного зуммера включают:

• Измерьте звуковое давление на одинаковом расстоянии и проверьте установку электромагнитного зуммера.
• Проверьте потребляемый ток и характеристики формы сигнала на предполагаемом уровне срабатывания электромагнитного зуммера.
• Проверьте электромагнитный зуммер после запланированного процесса оплавления печатной платы.
• Оцените выходной звук в корпусе электромагнитного зуммера конечного продукта.
• Убедитесь в работоспособности электромагнитного зуммера в предполагаемом диапазоне рабочих температур.
• Сохраните утвержденные образцы и критерии приемки документов для входного контроля электромагнитного зуммера.

Эти меры помогают группам инженеров и закупщиков создать повторяемую основу для оценки компонентов перед утверждением электромагнитного зуммера для серийного производства.

9. Часто задаваемые вопросы

Вопрос 1: Является ли электромагнитный пассивный зуммер SMD размером 9×4,2 мм активным или пассивным компонентом?

Это пассивный электромагнитный зуммер. Для генерации звука требуется внешний переменный сигнал возбуждения, и он не работает как активный электромагнитный зуммер с фиксированным тоном, просто подавая постоянное напряжение постоянного тока.

Вопрос 2: Какова резонансная частота MEIDI HN-9042W?

Заявленная резонансная частота этого электромагнитного зуммера составляет 2730 Гц. Для измерения заданного звукового давления электромагнитного зуммера используется прямоугольный привод на этой частоте и с рабочим циклом 50%.

В3: Можно ли подключить его напрямую к GPIO микроконтроллера 3,3 В?

Не обязательно. Хотя его номинал при низком напряжении подходит для оценки в системах на базе 3,3 В, заявленный максимальный ток этого электромагнитного зуммера составляет 80 мА при указанных условиях привода. Многие контакты GPIO не могут безопасно обеспечивать этот ток, поэтому для электромагнитного зуммера рекомендуется использовать внешний драйвер соответствующего номинала, если спецификации контроллера не подтверждают иное.

В4: Можно ли питать этот зуммер напрямую от источника питания 5 В?

Нет. Прямой привод с напряжением 5 В (пик-пик) превышает опубликованное максимальное рабочее напряжение 4 В (пик-пик) для электромагнитного зуммера, и его следует избегать. Используйте подходящую схему управления, чтобы поддерживать напряжение в пределах спецификации, и проверьте результирующую форму сигнала и ток электромагнитного зуммера.

В5: Какого уровня звукового давления может достичь HN-9042W?

Опубликованный минимум этого электромагнитного зуммера составляет 85 дБ на расстоянии 10 см при указанных условиях: 2730 Гц, 3 В (пик-пик) и рабочем цикле 50 %. Уровень звукового давления, измеренный в готовом устройстве, может отличаться в зависимости от геометрии корпуса, условий монтажа и условий окружающей среды электромагнитного зуммера.

В6: Подходит ли компонент для автоматической сборки SMT?

Он выполнен в виде электромагнитного зуммера для поверхностного монтажа в черном корпусе LCP. Перед массовым производством подтвердите в MEIDI утвержденный профиль оплавления, формат упаковки и требования к обращению с электромагнитным зуммером.

Вопрос 7: Какую информацию должны предоставить покупатели при запросе предложения?

Укажите требуемую модель, предполагаемое количество заказа, целевое применение, напряжение привода, акустические требования, ожидаемую рабочую среду и потребности в упаковке электромагнитного зуммера. Предоставление информации о площади печатной платы или ссылке на существующие компоненты также может помочь поставщику оценить совместимость электромагнитного зуммера.

Вопрос 8. Какие сертификаты качества поддерживает HN-9042W?

Электромагнитный зуммер HN-9042W производится компанией MEIDI в соответствии с системами управления качеством и окружающей средой ISO 9001 и ISO 14001, а также соответствует требованиям RoHS и REACH. Документация передается с каждой поставкой, поэтому покупатели могут самостоятельно проверить соответствие электромагнитного зуммера.

Эта статья предназначена для инженерных справок. Технические характеристики отражают электромагнитный пассивный зуммер MEIDI HN-9042W SMD; всегда проверяйте последнюю версию таблицы данных перед началом проектирования. © Цзянсу Мэйди Intelligent Technology Co., Ltd. (MEIDI).
