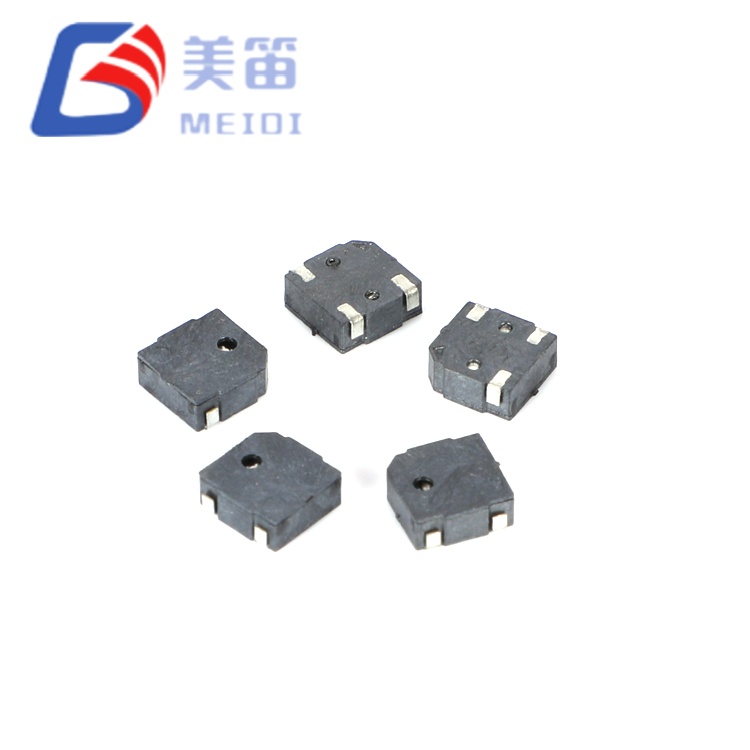

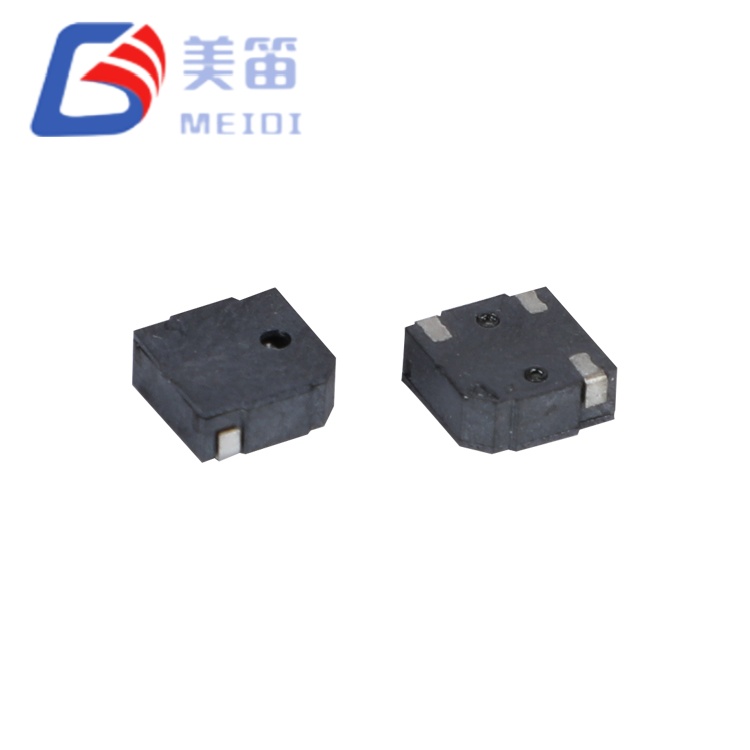

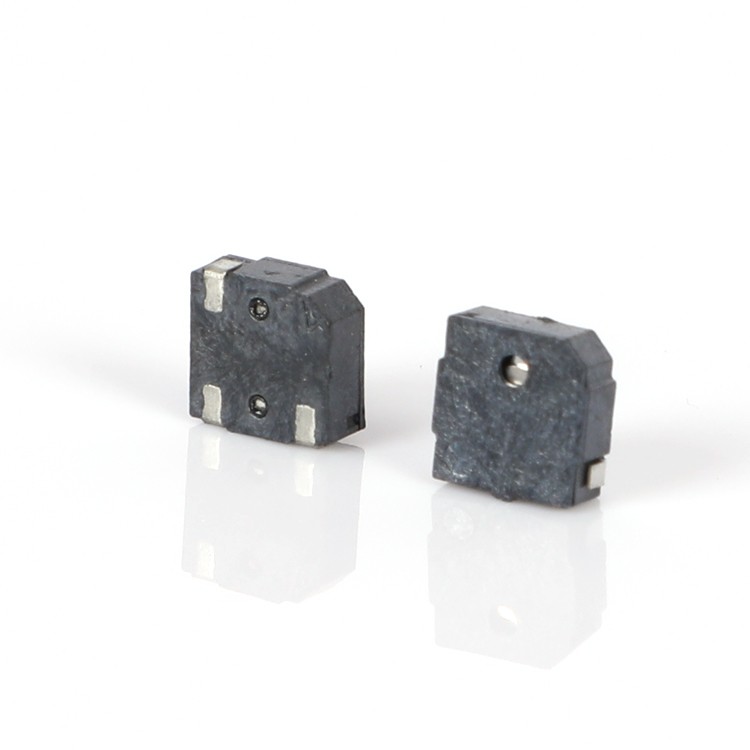

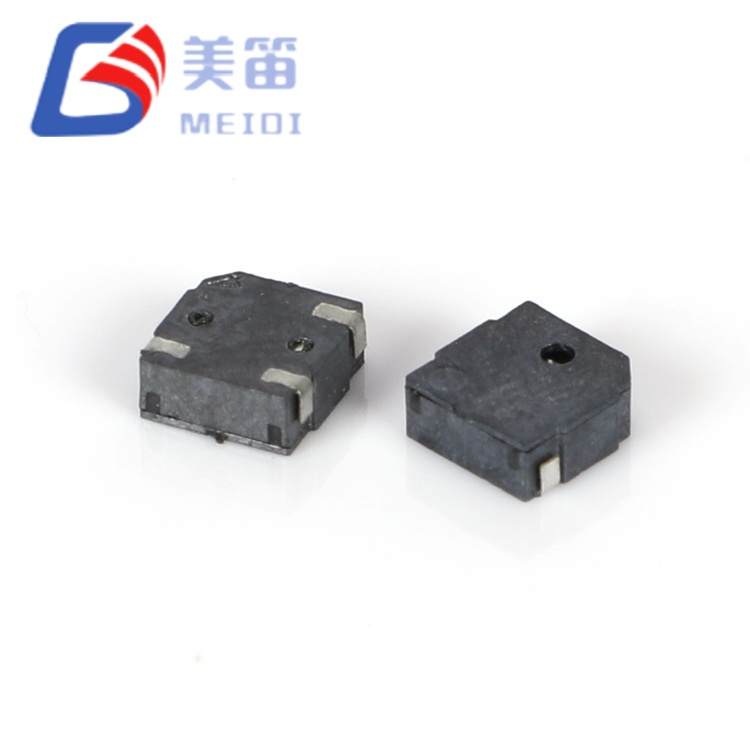

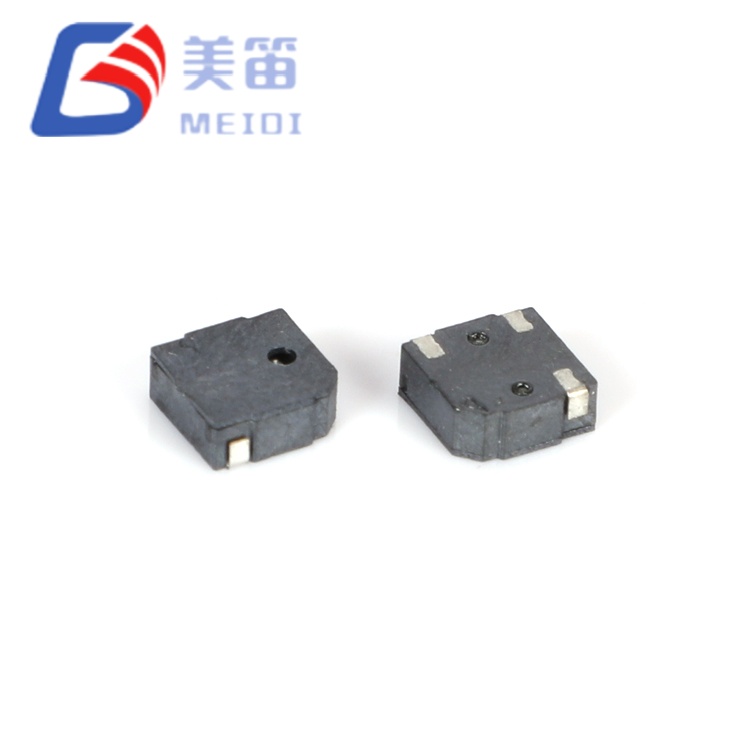

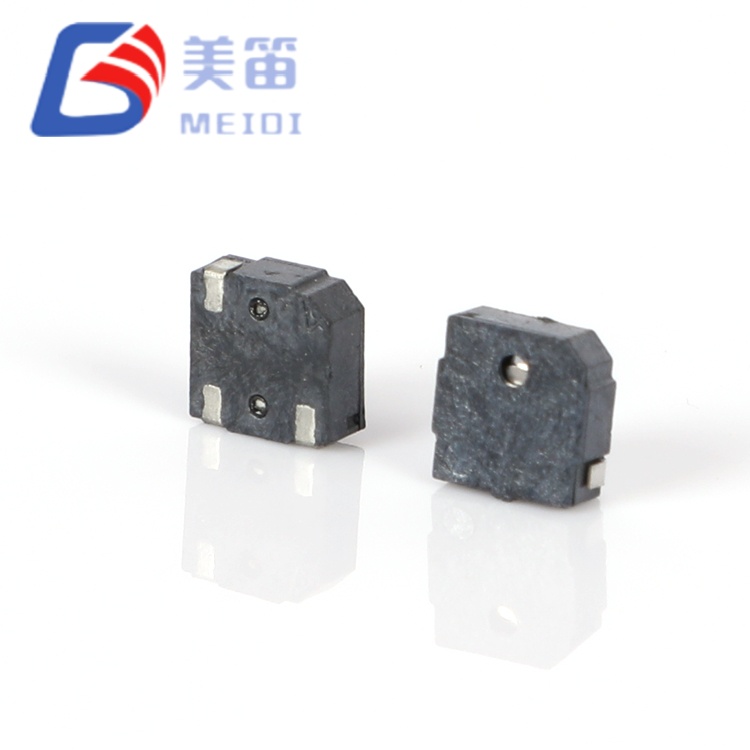

Магнитный пассивный зуммер SMD 5*5*2 мм

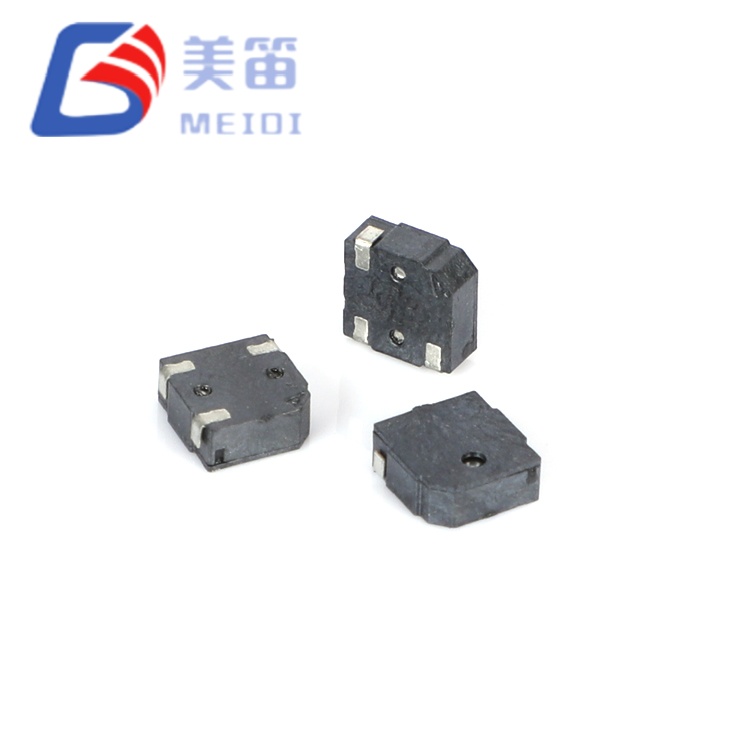

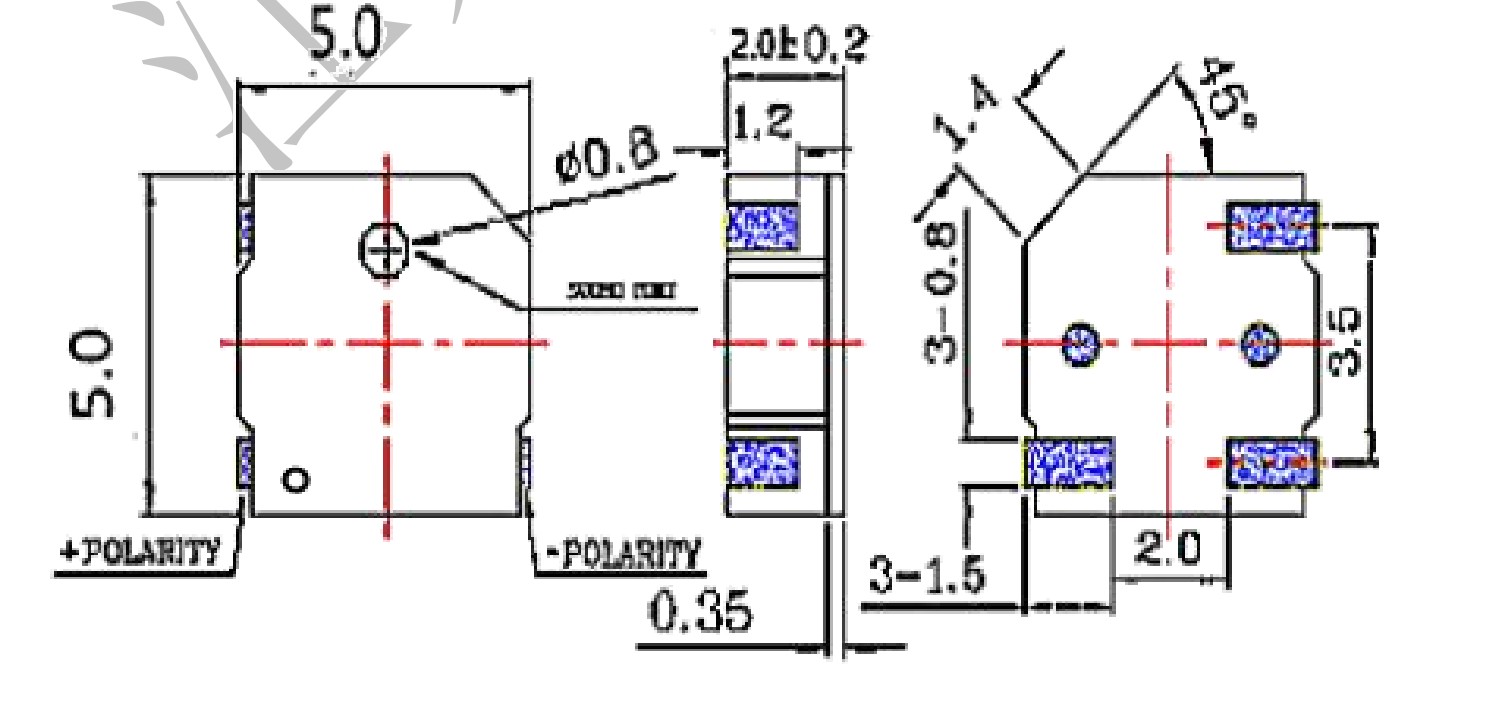

MLT‑5020 — это магнитный пассивный зуммер SMD размером 5*5*2 мм, обеспечивающий звуковое давление минимум 80 дБ на расстоянии 10 см при напряжении 3,0 В. Этот компонент толщиной 5 мм обеспечивает акустическое преимущество на 15 дБ по сравнению с альтернативами диаметром 4 мм, сохраняя при этом совместимость со сборками SMD, что делает его пригодным для применений, где звуковые оповещения должны конкурировать с умеренным окружающим шумом, включая промышленные панели управления, системы безопасности и портативные медицинские инструменты.

Изготовленный компанией MEIDI в провинции Цзянсу, MLT-5020 включает в себя катушку сопротивлением 12 ± 3 Ом и резонансную частоту 4000 Гц, что обеспечивает общие электрические характеристики с меньшими вариантами для унифицированной конструкции схемы управления. Черный корпус LCP поддерживает бессвинцовое оплавление при пиковой температуре 255°C, что позволяет автоматизировать сборку SMT. Проверка выборочной партии показывает значения звукового давления в диапазоне от 84,6 дБ до 87,1 дБ, что обеспечивает значительный запас по сравнению с минимальной спецификацией.

Ключевые характеристики продукта

Улучшенная акустическая мощность — площадь основания 5,0×5,0 мм обеспечивает уровень звукового давления ≥80 дБ, обеспечивая четкие звуковые оповещения в условиях умеренного шума.

Резонансная частота 4 кГц — механически настроена на 4000±300 Гц, соответствует пиковой слуховой чувствительности человека для максимальной воспринимаемой громкости.

Импеданс, совместимый с MCU: сопротивление катушки 12 ± 3 Ом обеспечивает прямое управление со стандартных контактов GPIO микроконтроллера без внешней буферизации.

Совместимость с источниками питания 2–4 В — поддерживает конфигурации с одноэлементной литий-ионной батареей, 3 В с батареей типа «таблетка» и с логической шиной 3,3 В.

Корпус LCP для SMT-обработки – конструкция из черного жидкокристаллического полимера, рассчитанная на пик оплавления 255°C и стабильную работу от -20°C до +70°C.

Готовая к производству конструкция — совместима со стандартными бессвинцовыми профилями оплавления и поддерживает до 3 проходов пайки для крупносерийного производства

Проверка производственного процесса и надежности

Компания MEIDI производит MLT‑5020 на автоматизированных линиях сборки SMD со встроенной намоткой катушек, пайкой и акустической калибровкой. Наше производственное предприятие в Цзянсу сертифицировано по стандарту ISO 9001:2015, при этом на каждом этапе производства применяется статистический контроль процесса.

Каждая производственная партия проходит следующие аттестационные процедуры:

Электрические характеристики – 100% проверка сопротивления катушки (12±3Ом) и рабочего тока (≤100мА) при номинальных условиях.

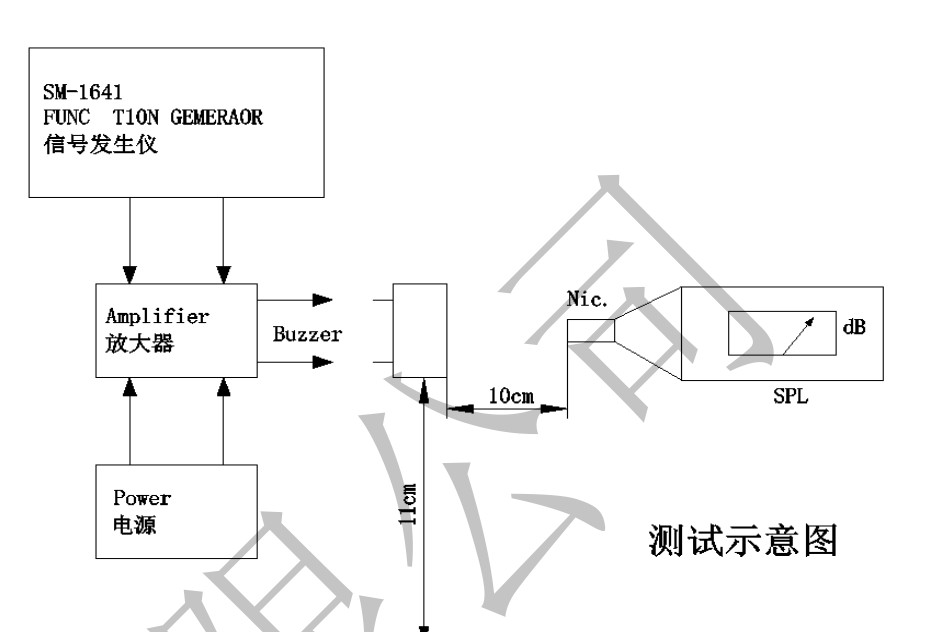

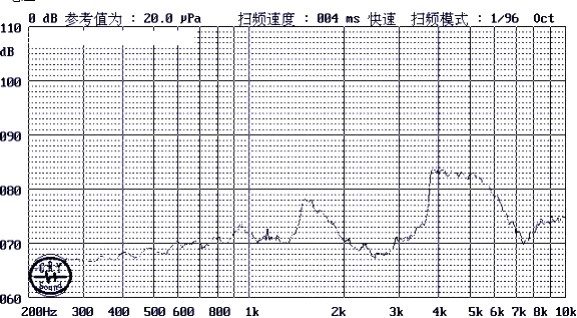

Акустическая проверка: статистические выборки подтверждают уровень звукового давления ≥80 дБ на расстоянии 10 см; типичные результаты варьируются от 84,6 дБ до 87,1 дБ.

Частотный скрининг – резонансная частота измеряется при 4000±300 Гц; производственные образцы кластеризуются между 3950 Гц и 4050 Гц

Испытание на термическое воздействие – 48-часовое хранение при +80°C с полным восстановлением параметров после стабилизации окружающей среды и 48-часовое хранение при -30°C с проверенной активацией холодного запуска.

Циклическое изменение температуры – 5 переходов от -30°C до +80°C с 30-минутными периодами выдержки при каждом крайнем значении.

Механическая целостность — испытания на вибрацию (10–55 Гц, амплитуда 1,0 мм, оси XYZ, всего 0,5 часа) и испытания на падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара).

Воздействие влажности – 48 часов при 50°C и относительной влажности 95% с последующей электрической проверкой.

Проверка процесса пайки — термостойкость проверена при температуре 250°C в течение 10 секунд с зазором 2,0 мм между корпусом и припоем.

Документация о соответствии RoHS и REACH предоставляется по запросу. Коды идентификации партии на корпусе обеспечивают полную прослеживаемость даты производства, результатов испытаний и сертификатов на сырье.

Вопросы и ответы по интеграции

Вопрос 1. Может ли MLT‑5020 работать напрямую от контакта микроконтроллера 3,3 В?

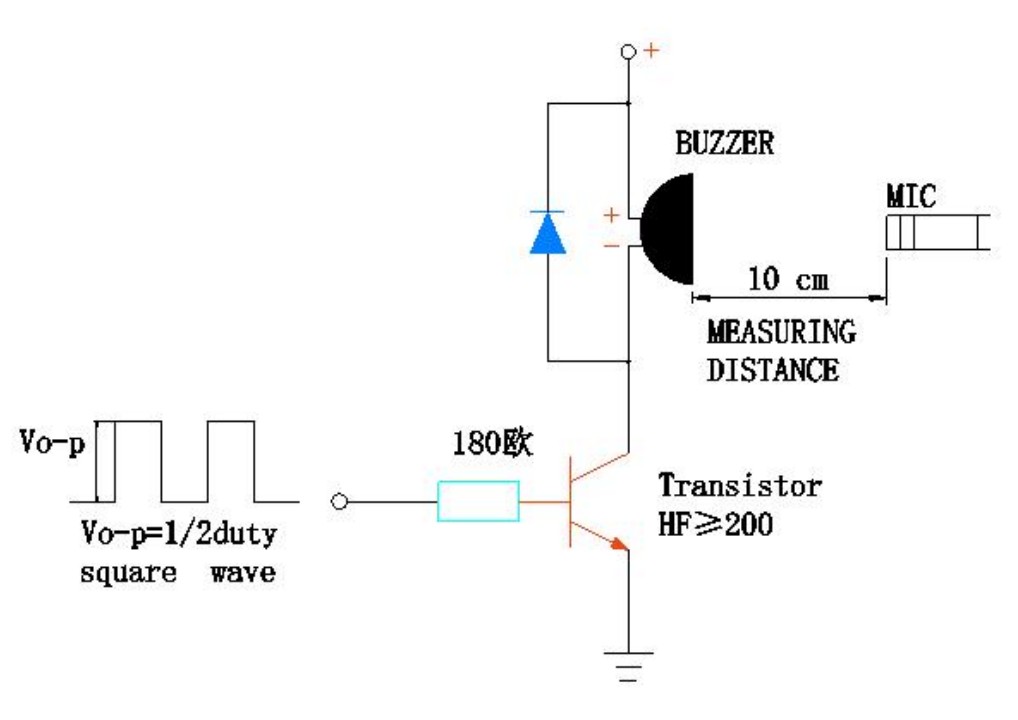

Да, при условии, что вывод GPIO может выдавать пиковый ток не менее 100 мА. Многие ARM Cortex-M и аналогичные микроконтроллеры предлагают эту возможность за счет выделенных контактов с высоким напряжением или путем параллельного подключения нескольких выходов. Для микроконтроллеров с ограниченным источником тока экономически эффективным решением является простой буфер на транзисторе NPN (например, 2N3904) с базовым резистором сопротивлением 1 кОм. Всегда проверяйте токовую мощность конкретного GPIO в таблице данных MCU перед завершением проектирования.

Вопрос 2. Каков оптимальный сигнал возбуждения для максимальной акустической мощности?

Прямоугольная волна с частотой 4000 Гц, рабочим циклом 50 % и амплитудой 3,0 В обеспечивает самый высокий уровень звукового давления. Быстрые переходы напряжения максимизируют ток катушки и смещение диафрагмы. Более низкие рабочие циклы (например, 25% или 75%) уменьшают среднюю мощность и, следовательно, снижают уровень звукового давления примерно на 3–6 дБ. Для оповещений с регулируемой громкостью модуляция рабочего цикла обеспечивает простой метод изменения воспринимаемой громкости без изменения частоты.

Вопрос 3. Совместим ли MLT‑5020 с логическими системами 5 В?

MLT‑5020 рассчитан на работу с напряжением 2–4 В. Постоянная подача напряжения 5 В может привести к перегреву катушки и может превысить максимальный ток. Для систем с напряжением 5 В добавьте последовательный резистор (47–100 Ом), чтобы ограничить ток до уровня ≤100 мА. В качестве альтернативы используйте делитель напряжения или стабилизатор 3,3 В, предназначенный для цепи зуммера. MEIDI также предлагает варианты с номинальным напряжением 5 В той же площади — свяжитесь с нашей командой инженеров для получения рекомендаций по выбору.

Вопрос 4. Чем MLT‑5020 отличается от 4-мм MLT‑4020H на практике?

Оба компонента имеют одинаковые электрические параметры (12 Ом, 2–4 В, 4 кГц), что позволяет использовать одну и ту же схему управления и встроенное ПО. MLT-5020 обеспечивает уровень звукового давления примерно на 15 дБ выше (≥80 дБ против ≥65 дБ) при занимаемой площади на 1 мм больше (квадрат 5 мм против 4 мм). Решение простое: выбирайте MLT‑4020H, когда пространство на печатной плате крайне ограничено, а требования к уровню звукового давления скромны; выбирайте MLT‑5020, когда слышимость имеет решающее значение, а площадь платы позволяет использовать большую площадь.

Вопрос 5: Какие варианты настройки доступны для оптовых заказов OEM?

MEIDI предлагает несколько вариантов индивидуальной настройки для соответствующих проектов: альтернативные резонансные частоты (2,7 кГц, 3,0 кГц или 5,0 кГц), пользовательские значения импеданса катушки, специальные цвета корпуса для дифференциации бренда и модифицированные конфигурации упаковки с лентой и катушкой. Минимальный объем заказа и сроки выполнения зависят от объема настройки. Свяжитесь с нашей командой поддержки OEM и сообщите свои требования для технико-экономического обоснования и предложения.
