Как работает магнитный пассивный зуммер и почему он необходим для современных электронных устройств? (Руководство 2026 года)

Магнитный пассивный зуммер — один из наиболее универсальных компонентов звуковой сигнализации, используемых в современной электронике. В отличие от активного зуммера, который имеет собственный внутренний генератор, магнитный пассивный зуммер полагается на внешний сигнал возбуждения для создания звука. Для инженеров, покупателей и дизайнеров продукции понимание того, как работает магнитный пассивный зуммер, является первым шагом к выбору правильного акустического компонента для сигнализаций, панелей управления, интеллектуальных устройств и промышленного оборудования. В этом инженерном руководстве 2026 года объясняется принцип работы, внутренняя структура, критерии выбора и реальные параметры магнитного пассивного зуммера, а также сравнивается его с активными и пьезоэлектрическими альтернативами, чтобы вы могли с уверенностью выбрать правильный магнитный пассивный зуммер.

1. Что такое магнитный пассивный зуммер?

Магнитный пассивный зуммер — это электромагнитный акустический преобразователь, преобразующий электрический сигнал в звуковой сигнал. Слово «пассивный» означает, что компонент не содержит встроенного генератора; для вибрации ему нужен внешний сигнал прямоугольной формы или переменного тока. Слово «магнитный» относится к механизму с подвижной катушкой: катушка, постоянный магнит и тонкая ферромагнитная диафрагма. Поскольку магнитный пассивный зуммер оставляет тон, высоту тона и мелодию под контролем главного микроконтроллера, он обеспечивает гораздо большую гибкость, чем активный зуммер с фиксированным тоном. Короче говоря, магнитный пассивный зуммер — это «тупой», но программируемый родственник семейства зуммеров, и эта программируемость — его самая сильная сторона.

2. Как работает магнитный пассивный зуммер?

Принцип действия магнитного пассивного зуммера основан на электромагнетизме и вибрации диафрагмы. Процесс происходит в пять этапов:

Шаг 1 — Применение сигнала.Микроконтроллер или специальная схема управления посылает прямоугольную волну (ШИМ) на два контакта магнитного пассивного зуммера. Прямоугольная волна предпочтительнее синусоидальной, поскольку ее острые края решительно переключают ток катушки, повышая эффективность и громкость.

Шаг 2 — Генерация магнитного поля.Переменный ток, протекающий через катушку, создает вокруг сердечника переменное магнитное поле.

Шаг 3 — Силовое взаимодействие.Это изменяющееся поле взаимодействует со статическим полем постоянного магнита, толкая и тянуя ферромагнитную диафрагму к магниту и от него на частоте возбуждения.

Шаг 4 — Вибрация и звук.Диафрагма быстро колеблется, вытесняя молекулы воздуха и создавая звуковые волны. Прямоугольная волна 2,4 кГц дает тон 2,4 кГц; частота звука полностью определяется внешним сигналом. Вот почему магнитный пассивный зуммер может воспроизводить любой запрограммированный вами тон.

Шаг 5 — Настройка резонанса.Использование магнитного пассивного зуммера вблизи его механической резонансной частоты максимизирует уровень звукового давления (SPL) и эффективность. Большинство устройств резонируют в диапазоне от 2,0 до 2,7 кГц. Полость корпуса также влияет на резонанс, поэтому характеристики стенда могут измениться, если зуммер установлен в закрытом корпусе.

Эта «тупая» природа — полностью контролируемая внешней схемой — именно то, что определяет магнитный пассивный зуммер как пассивный, и именно поэтому одна модель может выполнять множество звуковых функций.

3. Основные компоненты магнитного пассивного зуммера

Каждый магнитный пассивный зуммер состоит из четырех основных частей:

Катушка.Медная намотка на шпульку. Когда через нее проходит ток, катушка становится электромагнитом. Сопротивление катушки (DCR) обычно составляет 16 Ом, 42 Ом или 140 Ом, что определяет расчет тока возбуждения.

Постоянный магнит.Обеспечивает постоянное базовое магнитное поле, против которого действует поле катушки, приводя в движение диафрагму.

Диафрагма.Тонкая гибкая ферромагнитная пластина (часто из сплава никеля и железа), расположенная прямо над магнитом. Это та часть, которая физически вибрирует, издавая звук.

Жилье.Пластиковый или металлический корпус, который защищает внутренние компоненты, формирует акустическую мощность и определяет площадь печатной платы. Обычные размеры варьируются от Φ12×8,5 мм до 12,0×9,0 мм, есть варианты с низким профилем для тонких устройств. Эти четыре части определяют каждый магнитный пассивный зуммер, представленный на рынке.

4. Активные и пассивные зуммеры: в чем разница?

Разница между активными и пассивными зуммерами заключается в том, находится ли источник колебаний внутри компонента или внутри вашей прошивки. В таблицах данных вы также можете увидеть условияпреобразователь(внешний диск) ииндикатор(внутренний привод).

Активный зуммер включает в себя внутренний генератор. Подайте питание постоянного тока в пределах номинального диапазона, и он подаст собственный звуковой сигнал фиксированного тона — без кода, без дополнительных деталей. Магнитный пассивный зуммер, напротив, содержит только катушку и диафрагму. Ваш MCU или микросхема драйвера должны генерировать сигнал. Для магнитного пассивного зуммера компромисс прост: активный обеспечивает самую быструю интеграцию и отсутствие прошивки; пассивный режим обеспечивает управление высотой звука, мелодии и двухтональные сигналы тревоги с помощью одного недорогого преобразователя.

5. Магнитный и пьезоэлектрический зуммер: сравнение характеристик.

Магнитные и пьезоэлектрические зуммеры издают звук, но делают это по-разному. Магнитный пассивный зуммер перемещает катушку и магнит; пьезоэлектрический зуммер сгибает керамический диск. Практические компромиссы имеют значение при выборе компонентов.

Для сравнения: мировые лидеры, такие как Murata и TDK, установили многие стандарты в области пьезоэлектрических и электроакустических компонентов; магнитный пассивный зуммер остается предпочтительным выбором там, где требуется низкое напряжение и более громкий звук. Когда бюджет и тон имеют значение, магнитный пассивный зуммер часто выигрывает у пьезоэлектрического для низковольтных конструкций.

6. Ключевые технические параметры для проверки

При оценке магнитного пассивного зуммера прочтите техническое описание со следующими параметрами:

Уровень звукового давления (SPL).Громкость в дБ измерена на расстоянии 10 см. Промышленным объектам может потребоваться 85 дБ или более; убедитесь, что уровень звукового давления превышает окружающий шум как минимум на 10 дБ.

Рабочее напряжение (Вп-п).Размах рекомендуемой прямоугольной волны (например, 3 В (пик-пик), 5 В (пик-пик), 12 В), а не напряжение питания постоянного тока. Это амплитуда, которую должен обеспечить ваш водитель.

Резонансная частота.Двигайтесь вблизи этой частоты для достижения максимальной производительности и эффективности. Внерезонансный режим приводит к потере мощности и снижению уровня звукового давления.

Сопротивление катушки (DCR) и ток.Катушка сопротивлением 42 Ом при напряжении 5 В (пик-пик) потребляет примерно 40 мА; выберите соответствующий размер управляющего транзистора, используя закон Ома (I = V/R).

Защита обратноходовым диодом.Поскольку магнитный пассивный зуммер представляет собой индуктивную нагрузку, выключение драйвера создает всплеск напряжения обратной ЭДС. Обратноходовой диод, расположенный поперек катушки, защищает переключающий MOSFET или BJT от повреждения.

Тип терминала.SMD для автоматизированных линий захвата и размещения или сквозное отверстие (THT) для ручных и модульных плат.

7. Модели магнитного пассивного зуммера MEIDI (реальные параметры)

Чтобы конкретизировать теорию, вот типичные модели магнитных пассивных зуммеров из каталога MEIDI с фактическим номинальным напряжением, резонансной частотой, уровнем звукового давления и сопротивлением катушки, используемыми при производстве. Сопротивление катушки 16 Ом/42 Ом/140 Ом соответствует типичным семействам приводов 3 В/5 В/12 В.

Все перечисленные модели представляют собой электромагнитные (магнитные) пассивные зуммеры, изготовленные в соответствии с системами ISO 9001/ISO 14001 и соответствующие требованиям RoHS, REACH и CE. Полные электрические характеристики, контурные чертежи и кривые звукового давления доступны на каждой странице продукта и в загружаемом техническом описании. См.Каталог магнитных пассивных зуммеровдля полного ассортимента.

8. Почему стоит выбрать магнитный пассивный зуммер?

Магнитный пассивный зуммер предлагает несколько преимуществ, которые делают его выбором по умолчанию для многих конструкций:

• Гибкость частоты.Измените сигнал движения, и одна модель будет выполнять множество функций — сигналы тревоги, подтверждения и даже простые мелодии.
• Экономическая эффективность.Один недорогой преобразователь, управляемый существующим микроконтроллером, превосходит несколько активных зуммеров с фиксированным тоном.
• Компактный размер.Такие корпуса, как Φ12×8,5 мм, подходят для портативных и носимых устройств с ограниченным пространством.
• Работа при низком напряжении.Работает от 3 В, идеально подходит для продуктов с батарейным питанием.
• Долгая жизнь.Ни один внутренний генератор не выйдет из строя; Простая механическая конструкция обеспечивает высокую долгосрочную надежность.

Вот почему магнитный пассивный зуммер подходит как для потребительских, так и для промышленных товаров.

9. Где используются магнитные пассивные зуммеры

Магнитный пассивный зуммер появляется везде, где необходимо услышать устройство. Типичные области применения включают в себя:

• Системы сигнализации и безопасности (охрана, пожар, обнаружение газа)
• Автомобильная электроника (напоминание о непристегнутых ремнях безопасности, предупреждение о приоткрытой двери, датчик парковки)
• Бытовая электроника (телефоны, планшеты, носимые устройства, бытовая техника)
• Медицинское оборудование (мониторы пациента, инфузионные насосы, диагностическое оборудование)
• Промышленные панели управления и средства автоматизации
• Узлы Интернета вещей и умного дома (звуковые сигналы состояния, сигналы сопряжения, оповещения о техническом обслуживании)

В каждом случае магнитный пассивный зуммер обеспечивает недорогую и надежную звуковую обратную связь, которая работает даже в ярких или шумных условиях, когда визуальные индикаторы не работают. Магнитный пассивный зуммер решает эту проблему с помощью простого и недорогого звука.

10. Как выбрать правильный магнитный пассивный зуммер

Используйте этот контрольный список, чтобы подобрать магнитный пассивный зуммер к вашему продукту:

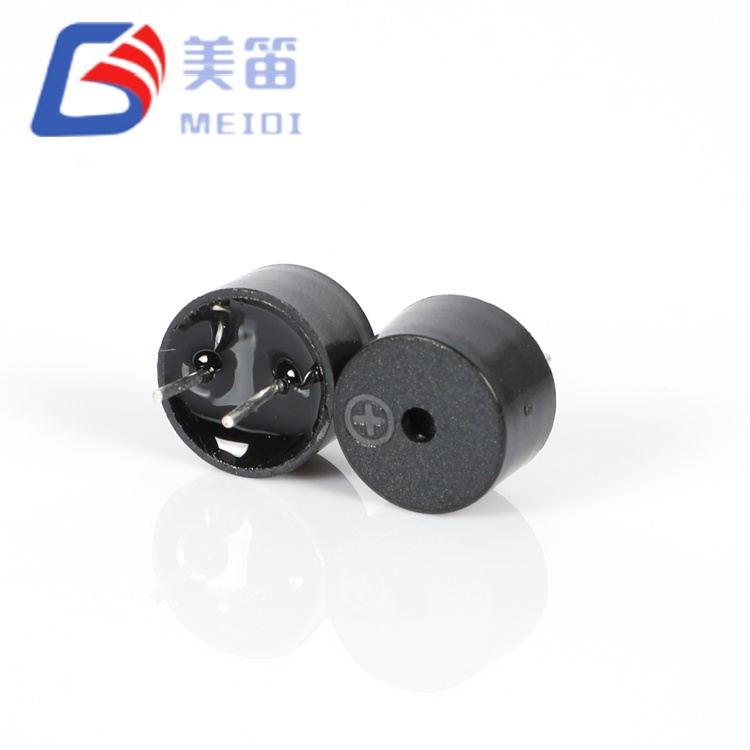

В качестве практического примера можно привести компактную модель HNB-09A05 компании MEIDI размером 9×5,5 мм, работающую при напряжении 5 В постоянного тока, обеспечивающую уровень шума 82 дБ на расстоянии 10 см при небольшой площади для поверхностного монтажа, что идеально подходит для портативных и носимых устройств с ограниченным пространством. Для варианта 12,0×9,0 мм, 5 В, HN-12062,4 кГц резонирует около 2,4 кГц при уровне ≥85 дБ с катушкой 42 Ом. См.Страница модели 9,5×5,5 мм,полный список моделей, илисвяжитесь с нашей командойдля образцов.

11. Общие проблемы и решения

Слишком тихо.Для магнитного пассивного зуммера обычно напряжение или ток возбуждения слишком низки, либо частота находится вне резонанса. Двигайтесь с номинальным напряжением Vp-p вблизи резонанса.

Нет звука.Проверьте полярность, убедитесь, что микроконтроллер действительно выдает прямоугольный сигнал, и убедитесь, что транзистор драйвера переключается.

Искаженный тон.Добавьте обратноходовой диод и убедитесь, что драйвер может подавать ток катушки без проседаний.

Зуммер заблокирован.Убедитесь, что корпус не закрывает звуковой порт; Размер резонатора влияет на резонанс и может приглушить выходной сигнал.

12. Как MEIDI поддерживает поиск зуммеров

Имея 15-летний опыт экспорта, компания MEIDI (Jiangsu Huaneng Electronics) поставляет модели магнитных пассивных зуммеров в корпусах для поверхностного монтажа и сквозных отверстий, семейства приводов от 3 В до 12 В, с уровнем звукового давления до 100 дБ. Вся продукция производится в соответствии с системами ISO 9001 и ISO 14001 и соответствует требованиям RoHS, REACH и CE. Изучите полную информациюКаталог магнитных пассивных зуммеровилисвяжитесь с нашей командойдля образцов и индивидуальных спецификаций.

13. Часто задаваемые вопросы

Как мне управлять магнитным пассивным зуммером от MCU?

Используйте вывод таймера/ШИМ для вывода прямоугольного сигнала нужной частоты, затем переключите катушку через транзистор или МОП-транзистор. Большинство контактов GPIO MCU не могут обеспечить ток 30–100 мА, необходимый для магнитного пассивного зуммера, поэтому требуется каскад драйвера.

Может ли магнитный пассивный зуммер воспроизводить мелодию?

Да. Поскольку тон задается внешним сигналом, вы можете чередовать разные частоты для создания мелодий, двухтональных сигналов тревоги или отдельных звуков подтверждения из одного магнитного пассивного зуммера.

Магнитный или пьезоэлектрический — что выбрать?

Выбирайте магнитный пассивный зуммер для низковольтных систем, более насыщенного тона и шумной обстановки. Выбирайте пьезоэлементы, когда важнее всего сверхмалая мощность и тонкий профиль.

Почему мой магнитный пассивный зуммер молчит?

Наиболее распространенными причинами являются недостаточный ток возбуждения, внерезонансная частота или блокировка звукового порта. Двигайтесь с номинальным напряжением Vp-p вблизи резонансной частоты и следите за тем, чтобы порт был свободен.

Какие сертификаты должен иметь качественный зуммер?

Ищите производственные системы ISO 9001 и ISO 14001, а также соответствие RoHS, REACH и CE. Они подтверждают безопасность материала и стабильное качество продукции для экспортных рынков.

Заключение

Магнитный пассивный зуммер — это простой, надежный и очень гибкий звуковой компонент. Понимая, как это работает (катушка, магнит и диафрагма, управляемая внешним прямоугольным импульсом), и проверяя реальные параметры, такие как номинальное напряжение, резонансная частота, уровень звукового давления и сопротивление катушки, вы можете выбрать правильную модель, спроектировать безопасную схему привода с надлежащей защитой обратноходового диода и обеспечить четкую звуковую обратную связь в любом продукте. ПросмотритеСерия магнитных пассивных зуммеров MEIDIилиобратитесь в нашу командуза инженерную поддержку и образцы.
