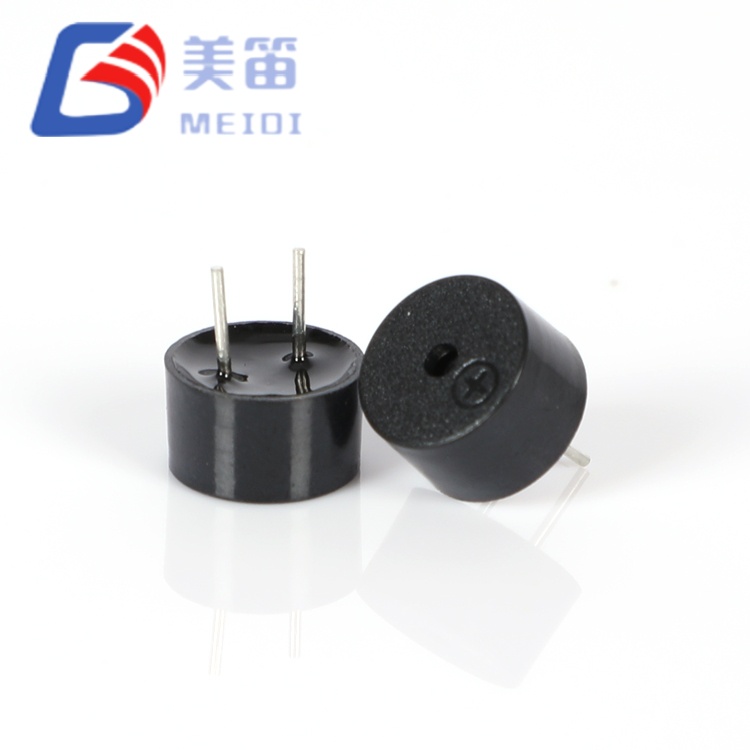

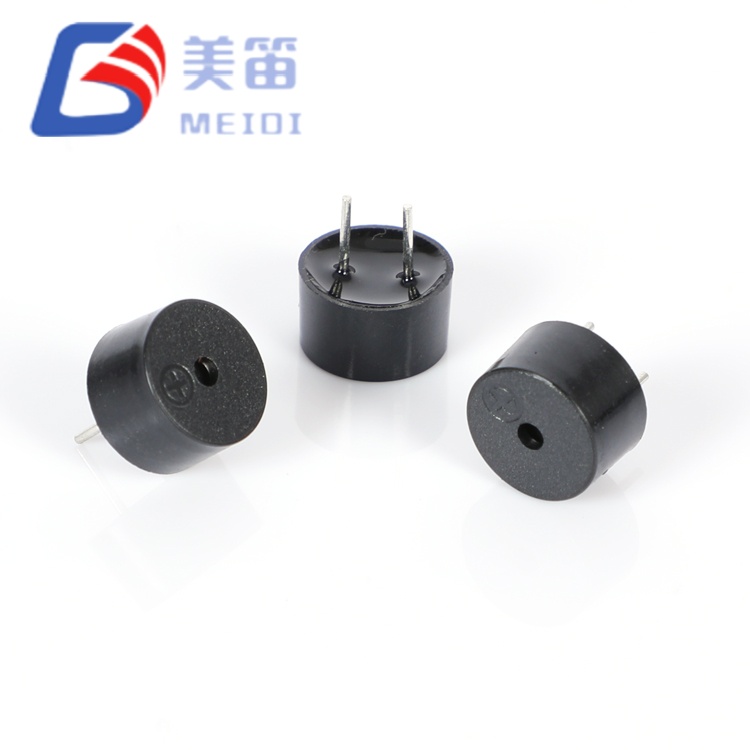

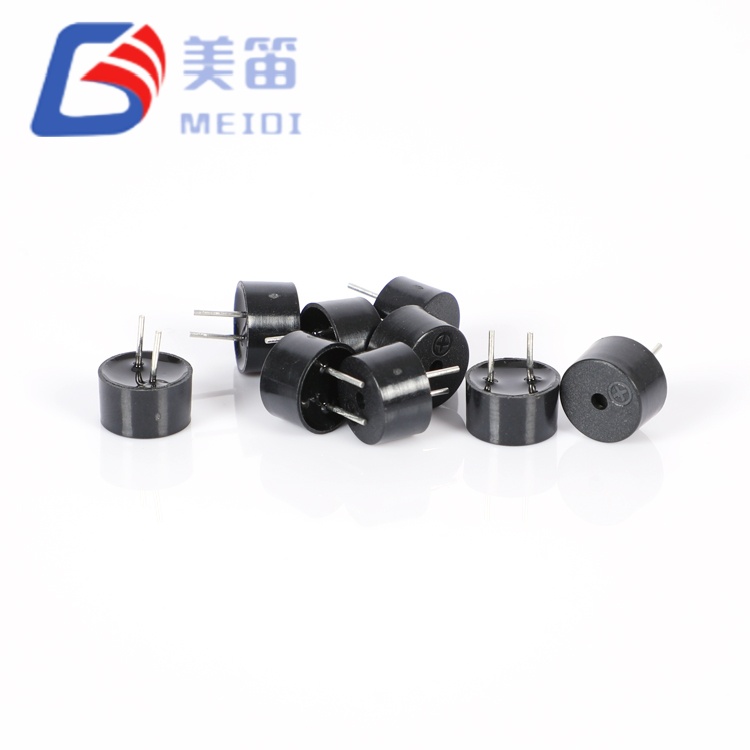

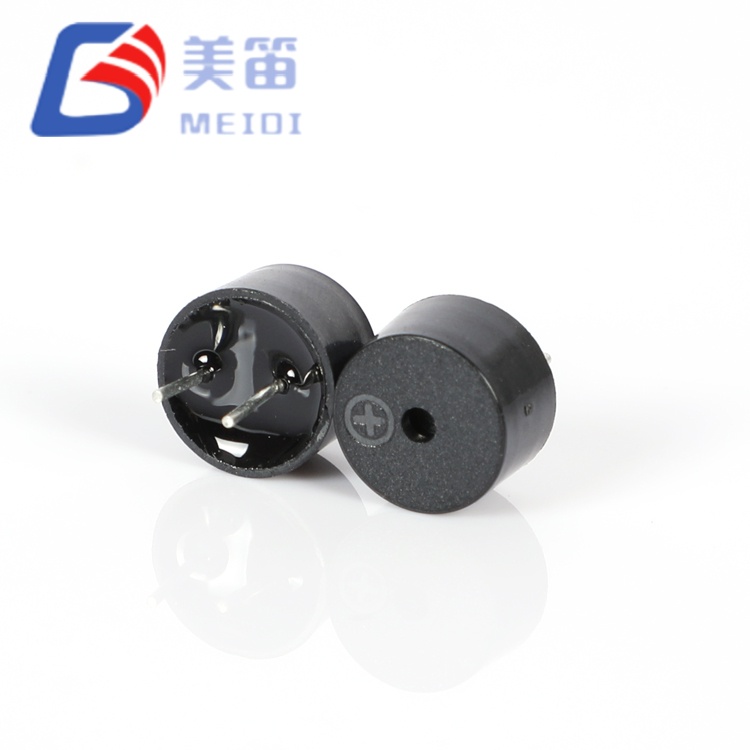

Магнитный пассивный зуммер размером 9*5,5 мм. Три пассивных электромагнитных зуммера со сквозными отверстиями под одной механической платформой размером 9,0×5,5 мм. Два сопротивления катушки и две резонансные частоты позволяют разработчикам адаптировать зуммер к напряжению питания и требованиям по тону, не изменяя расположение отверстий на печатной плате. Вариант 16 Ом работает от 1,5 В до 4,5 В для логических и литий-ионных систем 3,3 В; Варианты с сопротивлением 42 Ом охватывают напряжение от 3 В до 7 В для промышленных шин 5 В. Во всех трех моделях звуковое давление превышает 85 дБ на расстоянии 10 см, а корпус из черного ПБТ оптимизирован для пайки волновой волной и ручной пайки при смешанной сборке.
Три электрических профиля на одной опоре размером 9,0×5,5 мм; при переключении между архитектурами 3 В и 5 В изменение компоновки не требуется.
Модель 16 Ом, 3 В, 2,7 кГц подходит для устройств с батарейным питанием и логических устройств, где предпочтительно прямое управление микроконтроллером.
Модель 42 Ом, 5 В, 2,7 кГц снижает потребление тока на стандартных промышленных и автомобильных вспомогательных шинах.
Модель 42 Ом, 5 В, 4,0 кГц обеспечивает тот же электрический интерфейс с более высокочастотным тоном для приложений, которым требуется более четкое оповещение.
Все варианты имеют одинаковое расстояние между сквозными отверстиями, поэтому в проектах ремонта и модернизации можно заменить устаревшие зуммеры диаметром 9 и 12 мм без модификации платы.
Минимальное звуковое давление составляет 85 дБ на расстоянии 10 см по всей серии; Производственные образцы обычно достигают уровня от 87 до 95 дБ.
| Параметр | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4 кГц |
| Номинальное напряжение | 3 В (переменный ток) | 5 В (переменный ток) | 5 В (переменный ток) |
| Рабочее напряжение | 1,5–4,5 В | 3 – 7 В | 3 – 7 В |
| Сопротивление катушки | 16 ± 5 Ом | 42 ± 5 Ом | 42 ± 5 Ом |
| Резонансная частота | 2700 ± 300 Гц | 2700 ± 300 Гц | 4000 ± 300 Гц |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | ≥ 85 дБ | ≥ 85 дБ |
| Рабочий ток | ≤ 80 мА | ≤ 60 мА | ≤ 60 мА |
| Пример диапазона звукового давления | 87,5–94,0 дБ | 91,5–94,7 дБ | 91,5–94,7 дБ |
| Пример диапазона тока | 69,2–75,5 мА | 46,8–51,7 мА | 46,8–51,7 мА |
| Совместимость приводов | 3,3 В MCU GPIO, литий-ионный | Логика 5 В, промышленные шины | Логика 5 В, промышленные шины |
| Типичные применения | Портативные приборы, интеллектуальные счетчики, бытовая техника | Промышленная сигнализация, автомобильные аксессуары, модули ПЛК | Медицинские приборы, панели безопасности, системы распознавания тонов |
Одна механическая конструкция охватывает три электрических варианта, что позволяет доработать архитектуру привода без изменения расположения отверстий на печатной плате.
Катушка сопротивлением 16 Ом подключена к источнику питания 3,3 В, что упрощает схему драйвера; катушка 42 Ом снижает ток на шинах 5 В.
Доступны две резонансные частоты: 2,7 кГц для проникновения низкочастотного шума и 4,0 кГц для более резкого качества звука.
Черный корпус из ПБТ выдерживает пайку волновой пайкой при температуре 255°C и ручную доработку при температуре 360°C без деформации или акустического смещения.
Диаметр 9,0 мм и стандартный шаг штифтов делают эту серию полноценной заменой многим устаревшим зуммерам со сквозными отверстиями диаметром 9 и 12 мм.
На каждой единице имеется код партии, который связан с датой производства, протоколами испытаний и партиями сырья и хранится в течение десяти лет.
| Параметр | Ценить | Условия испытаний |
| Номинальное напряжение | 3 В (переменный ток) | Резонансная опорная частота |
| Рабочее напряжение | 1,5–4,5 В (переменный ток) | Пик сигнала привода |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 3 В, 2700 Гц, 10 см |
| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Сопротивление катушки | 16 ± 5 Ом | При 25 ℃, постоянный ток |
| Рабочий ток | ≤ 80 мА | При 3 В, 2700 Гц |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |

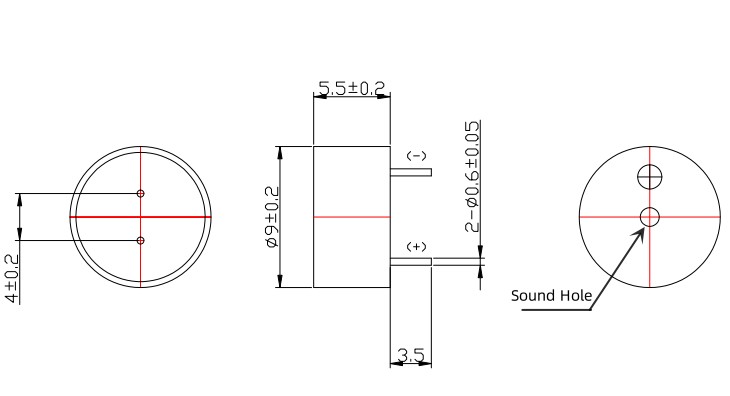

| Размер (Диаметр × В) | 9,0 × 5,5 мм | Корпус без штифтов |
| Масса | 0,71 г | Типичный |
| Материал корпуса | Черный ПБТ | UL94 В‑0 |
| Параметр | Ценить | Условия испытаний |
| Номинальное напряжение | 5 В (переменный ток) | Резонансная опорная частота |
| Рабочее напряжение | 3–7 В (переменный ток) | Пик сигнала привода |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 5 В, резонансная частота 10 см. |
| Резонансная частота | 2700 ± 300 Гц / 4000 ± 300 Гц | При номинальном напряжении |
| Сопротивление катушки | 42 ± 5 Ом | При 25 ℃, постоянный ток |
| Рабочий ток | ≤ 60 мА | При 5 В |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |
| Размер (Диаметр × В) | 9,0 × 5,5 мм | Корпус без штифтов |
| Масса | 0,71 г | Типичный |
| Материал корпуса | Черный ПБТ | UL94 В‑0 |
| Метод | Температура | Время | Макс пасов |
| Пайка оплавлением | 245 ± 15 ℃ | 180 ℃, прогрев 40–70 с; 245 ℃ 3 с | 3 |
| Волновая пайка ★ | 255 ± 15 ℃ | 4–6 с | 2–3 |
| Ручная пайка ★ | 360 ± 10 ℃ | 2–5 с | 2–3 |
★ Предпочтительные методы сборки через отверстие. Корпус из ПБТ сохраняет размерную стабильность всех этих профилей, предотвращая расшатывание клемм или искажение акустической полости.
QMB‑09B‑03: портативные приборы, интеллектуальные счетчики коммунальных услуг, платы управления бытовой техникой с напряжением 3,3 В и датчики IoT с литий-ионным питанием, где желательны одноэлементное питание и прямой привод GPIO.
QMB‑09B‑05: модули сигнализации промышленного ПЛК, автомобильные аксессуары 5 В, контроллеры коммерческого холодильного оборудования и источники бесперебойного питания, преимущества которых достигается за счет более низкого тока катушки.
QMB‑09B‑05 4 кГц: медицинское диагностическое оборудование, охранные панели, сети сигнализации с распознаванием тонов и потребительские товары, требующие более высокого тона оповещения.

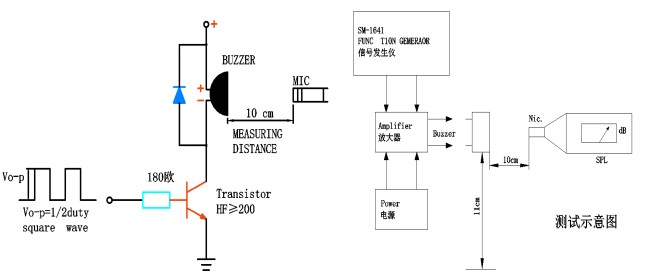

| Вариант | Тип драйвера | Конфигурация | Примечания |
| QMB‑09B‑03 | Микроконтроллер GPIO | Двухтактный 3,3 В | Убедитесь, что контакт может выдавать ток не менее 70 мА; добавьте обратный диод через катушку. |
| QMB‑09B‑03 | Транзистор с открытым коллектором | NPN/PNP с подтягиванием | Базовый резистор сопротивлением 1 кОм является типичным начальным значением. |
| QMB‑09B‑05/4 кГц | Логический выход 5 В | Прямой или буферизованный | Катушка сопротивлением 42 Ом потребляет меньший ток; транзисторный буфер по-прежнему рекомендуется использовать при длинных кабелях. |
| QMB‑09B‑05/4 кГц | Выделенная микросхема драйвера зуммера | Выход прямоугольной волны | Согласуйте выходную частоту с номинальным резонансом зуммера для достижения максимальной громкости. |
| Все варианты | Аудиоусилитель | Синусоидальная или прямоугольная волна | Убедитесь, что выходное сопротивление усилителя совместимо с сопротивлением катушки. |
Прямоугольная волна с рабочим циклом 50 % на резонансной частоте (2,7 кГц или 4,0 кГц) и номинальном напряжении обеспечивает указанное звуковое давление. Внерезонансный привод снижает выходную мощность примерно на 6 дБ на октаву.
| Проектная ситуация | Преимущество серии QMB‑09B |
| Окончательное напряжение системы еще не зафиксировано | На одном посадочном месте можно использовать варианты с сопротивлением 16 Ом или 42 Ом, поэтому проектирование печатной платы может продолжаться, пока подтверждается шина питания. |
| Необходимо оценить 2,7 кГц против 4,0 кГц. | Та же схема привода и монтаж, во время акустических испытаний меняется только номер детали. |
| Ремонт устаревшего оборудования с устаревшим зуммером | Диаметр 9,0 мм и стандартный шаг штифтов часто напрямую соответствуют зуммерам со сквозными отверстиями диаметром 9 и 12 мм. |
| Пайка волной и ручная доработка на одной линии | Корпус из ПБТ выбран специально для этих тепловых профилей, оставаясь стабильным по размерам и акустически стабильным. |
| Сокращение количества поставщиков | Три электрические конфигурации охватываются одним механическим семейством, что снижает нагрузку на квалификацию и инвентаризацию. |
При весе 0,71 г зуммер добавляет минимальной массы плате, а устоявшееся расположение контактов ускоряет интеграцию. Данные выборки подтверждают, что все параметры удобно укладываются в опубликованные окна.
MEIDI Intelligent Technology производит электромагнитные и пьезоэлектрические акустические компоненты с 2011 года. Вертикально интегрированный завод компании в Цзянсу, Китай, занимается формованием ПБТ, прецизионной намоткой катушек, автоматизированной сборкой и полноценными акустическими испытаниями. Система качества, сертифицированная по стандарту ISO 9001, и специализированная лаборатория по обеспечению надежности обеспечивают согласованность, необходимую для крупномасштабных промышленных и автомобильных программ.
Каждая производственная партия серии QMB‑09B проходит 100% проверку сопротивления катушки и статистические проверки резонансной частоты. Уровень звукового давления подтвержден на уровне минимум 85 дБ, а паяемость проверена в соответствии с J‑STD‑002. Соблюдение требований RoHS и REACH поддерживается, имеются полные декларации материалов. Код партии, нанесенный на корпус, обеспечивает возможность отслеживания даты производства, протоколов испытаний и партии сырья в течение десяти лет.
В1: Как мне выбрать одну из трех моделей?
Начните с доступного напряжения. Для логики 3,3 В или одноэлементного литий-ионного аккумулятора лучше всего подойдет QMB-09B-03 (16 Ом). Для промышленных или автомобильных шин 5 В QMB-09B-05 или QMB-09B-05 4 кГц (оба 42 Ом) снижают потребляемый ток. Затем выберите тон: 2,7 кГц для низкочастотного проникновения оповещения, 4,0 кГц для более яркого и характерного звука. Все три имеют одну и ту же зону действия, поэтому позднее внесение изменений несложно.
Вопрос 2: Можно ли использовать QMB-09B-03 при напряжении 5 В или детали с сопротивлением 42 Ом при напряжении 3,3 В?
Эксплуатация модели 16 Ом при напряжении выше 4,5 В может привести к перегреву катушки. Модель с сопротивлением 42 Ом ниже 3 В будет производить значительно меньший уровень звука. Если вам нужно сопротивление 16 Ом при напряжении 5 В, добавьте последовательный резистор для ограничения тока; SPL все равно упадет. Для систем с напряжением 3,3 В, требующих более высокого импеданса, лучше подойдет вариант с сопротивлением 16 Ом.
В3: В чем практическая разница между частотой 2,7 кГц и 4,0 кГц в реальной среде?
Частота 2,7 кГц имеет тенденцию отсекать низкочастотные механические шумы, что делает ее подходящей для заводских цехов и наружного оборудования. Частота 4,0 кГц ближе к пику чувствительности человеческого слуха, обеспечивая четкий, легко различимый тон для медицинских, охранных и бытовых устройств внутри помещений. Оба одинаково прочны и надежны.

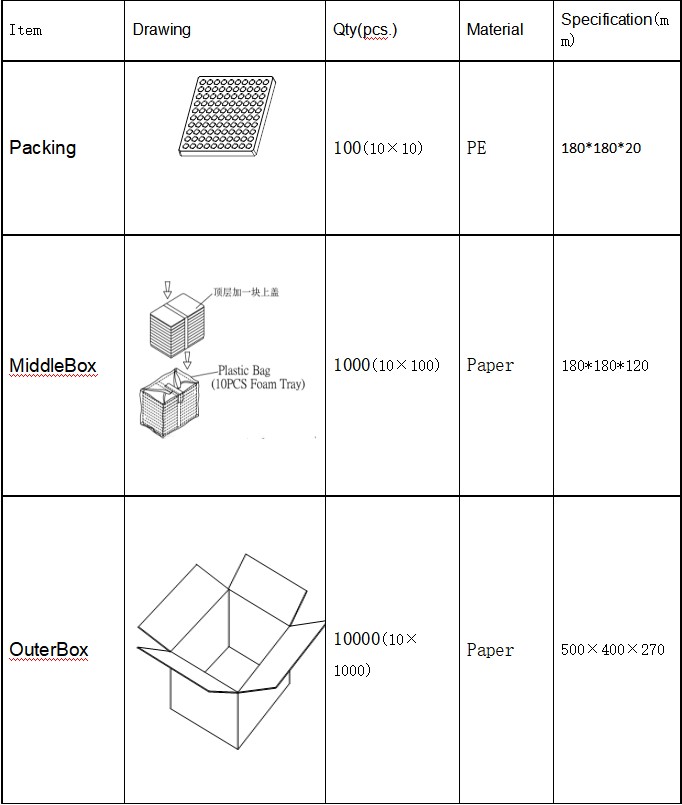

Вопрос 4. Доступны ли провода нестандартной длины или упаковка на катушках?
Да. Компания MEIDI может предоставить прямые, изогнутые или смещенные выводы для нестандартных разводок печатных плат. Лента на катушке не является стандартной для деталей со сквозными отверстиями, но ее можно использовать для автоматических линий вставки. Минимальный объем заказа и сроки выполнения варьируются в зависимости от модификации.
В5: Могу ли я отклонить зуммер от его резонансной частоты и получить другой тон?
Уровень звука заметно падает, когда частота раскачки уходит от резонанса. Для максимальной громкости оставайтесь в пределах ±5% от номинальных 2700 Гц или 4000 Гц. Если вашему приложению требуется широкий диапазон частот, более подходящим выбором будет пьезоэлектрический зуммер или миниатюрный динамик.
Для сверки перекрестных ссылок с устаревшими номерами деталей, оценочными образцами всех трех вариантов или пользовательскими конфигурациями выводов свяжитесь с командой по замене запчастей MEIDI. На запросы о совместимости обычно приходит ответ в течение одного рабочего дня вместе с чертежами выводов и примечаниями к схемам привода.
