Магнитный пассивный зуммер упрощает дизайн до необходимой акустики. компоненты: катушка, постоянный магнит и тонкая ферромагнитная диафрагма. Встроенного генератора нет. Для генерации звука пользователь должен предоставить переменный ток или коммутируемый сигнал постоянного тока, соответствующий механическому резонансная частота диафрагменного узла. Это возлагает ответственность для генерации тона на главной схеме, но взамен дает полную контроль над высотой звука, громкостью и рабочим циклом. Поскольку форма волны привода генерируется извне, один выход ШИМ микроконтроллера может управлять несколькими пассивные зуммеры на разных частотах или один зуммер можно использовать для создавать ряд шаблонов оповещений.
Диафрагма внутри магнитного пассивного зуммера движется к магнитному сердечнику. когда ток течет через катушку, затем возвращается обратно, когда ток прекращается. Повторение этого действия при механическом резонансе дает самый громкий звук. дизайнер задает частоту привода, что означает, что можно использовать тот же зуммер немного не в резонансе, чтобы воспроизводить другую высоту звука при пониженной громкости, или приводится в движение точно в резонансной точке для максимального звукового давления. Напряжение Амплитуда сигнала привода напрямую влияет на громкость, а ряд Можно добавить резистор для ограничения пикового тока во время переходных процессов переключения. По сравнению сAактивный пьезоэлектрический зуммерилиМагнитный активный зуммер, которые фиксируют частоту на фиксированном внутренний генератор, пассивный тип является более адаптируемым вариантом, когда В системе уже имеется схема генерации тонального сигнала.
Магнитные пассивные зуммеры наматываются на определенные импедансы катушек, обычно 8 Ом, 16 Ом, 42 Ом или выше, которые определяют потребляемый ток при заданном значении. напряжение привода. Катушки с более низким импедансом могут обеспечить более высокую выходную мощность звука, но требуют большего тока возбуждения, поэтому выбор предполагает компромисс между Громкость и энергопотребление. Резонансные частоты обычно находятся в диапазоне от От 200 Гц до 3 кГц, с более крупными диафрагмами, обеспечивающими более низкие тона. Дизайнеры часто использоватьЭлектромагнитный зуммерэтого типа рядом аПьезоэлектрический зуммерилиПассивный пьезоэлектрический Зуммерв многотональных системах сигнализации, где магнитный блок управляет низкочастотный диапазон, а пьезоэлектрический элемент перекрывает более высокие частоты. частоты.

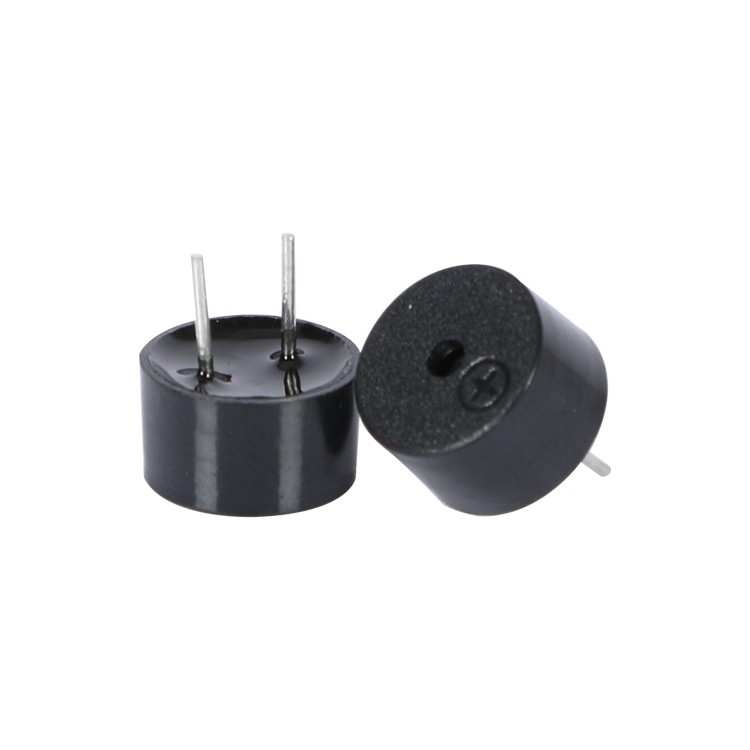

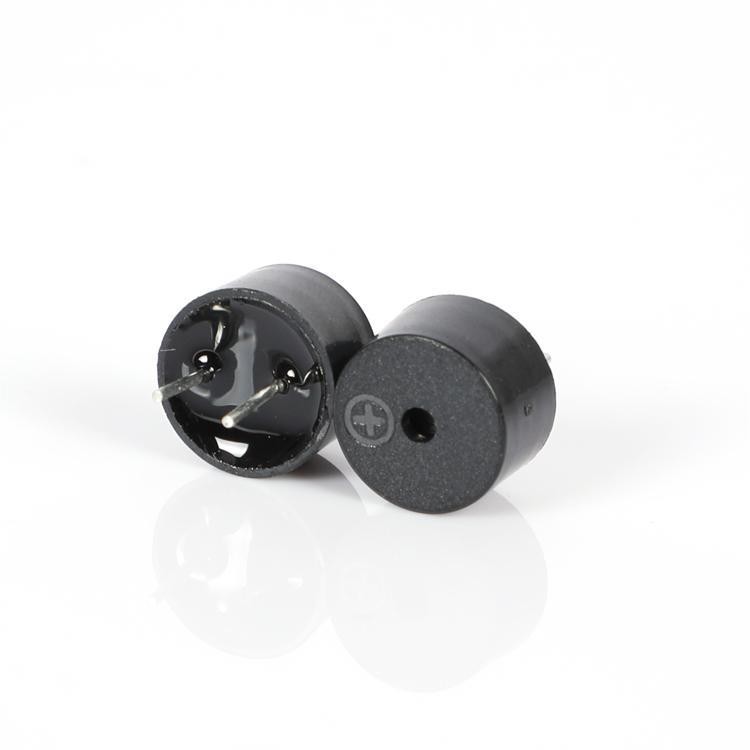

Эти зуммеры доступны в вариантах для сквозного, проводного и поверхностного монтажа. форматы. Версия со сквозными выводами подходит для плат, паяемых волновой пайкой. модели с проводным выводом позволяют расположить зуммер вдали от основной платы для лучшей акустической связи с передней панелью. АнМагнитный пассивный зуммер SMD обеспечивает тот же внешний диск характеристики в корпусе, совместимом с оплавлением, подходящем для автоматизированного крупносерийная сборка. При монтаже открытая диафрагма должна оставаться свободной. флюса, защитного покрытия и других загрязнений, которые могут нагружать вибрирующая поверхность и снижение производительности.
Магнитные пассивные зуммеры используются везде, где система уже генерирует звуковые сигналы. В бытовой электронике они обеспечивают нажатие клавиши. обратная связь и сигналы тревоги в устройствах, имеющих выделенный микроконтроллер с запасными выходами таймера. Модули автомобильных приборных панелей используют их для щелчки указателей поворота и предупредительные звуковые сигналы, управляемые блоком управления кузовным оборудованием. Панели охранной сигнализации и системы внутренней связи используют их для производства отличительные шаблоны оповещений, которые различают вторжение, пожар и статус уведомления. Промышленные ПЛК и встроенные контроллеры также включают в себя эти зуммеры для локальной индикации неисправностей, тон которых можно изменять. программой управления без изменения оборудования.
МЕЙДИпроизводит магнитные пассивные зуммеры на линиях, в которых интегрированы автоматизированные Намотка катушки, формирование диафрагмы и сборка магнита. Каждая партия отбирается для импеданса, резонансной частоты и уровня звукового давления с данными записано по дате производства для полной прослеживаемости. ИСО9001 Система качества также включает периодические испытания на надежность тепловых устойчивость к ударам, вибрации и термостойкости припоя. Для OEM-проектов, требующих определенный импеданс катушки или нестандартная геометрия корпуса, разработка MEIDI команда может предоставить быстрые прототипы и отчеты о характеристиках перед приверженность массовому производству. Это позволяет проектировщикам проверить акустические характеристики в их реальном корпусе до окончательного утверждения счета материалов.
Могу ли я управлять магнитным пассивным зуммером непосредственно с вывода микроконтроллера?
Да, при условии, что вывод может обеспечить необходимый ток при заданном значении. напряжение привода. Многие микроконтроллеры с напряжением 3,3 В и 5 В могут управлять высокоомным преобразователем. пассивный зуммер напрямую через токоограничивающий резистор. Для более громкого выхода или для катушек с низким импедансом рекомендуется использовать транзисторный буфер.
Чем звук магнитного пассивного зуммера отличается от звука пьезоэлектрического пассивного зуммера?
Магнитные типы производят более теплый и полный тон на более низких частотах, тогда как пьезоэлектрические пассивные зуммеры создают более резкий и высокий звук. Магнитная версия также имеет тенденцию иметь более широкий резонанс, что делает громкость менее чувствительна к небольшим изменениям частоты управляющего сигнала.
Требуется ли для магнитного пассивного зуммера обратноходовой диод?
Индуктивность катушки может генерировать скачки напряжения, когда сигнал возбуждения переключился. В большинстве низковольтных приложений внутреннее сопротивление катушка и низкое напряжение питания удерживают эти пики в безопасных пределах. Когда управляется более высоким напряжением или через транзистор, небольшой обратный диод через клеммы катушки может защитить коммутационное устройство.
В таблице ниже перечислены все стандартные характеристики продуктов этой серии. Индивидуальные решения доступны по вашему запросу; пожалуйста, не стесняйтесь обращаться к нам для получения дополнительных требований к настройке.
| Модель | Изображение продукта | Номинальное напряжение (Vo-p) | Рабочее напряжение (Vo-p) | Уровень звукового давления @ 10 см (дБ) | Рабочий ток (мА) | Сопротивление катушки (Ом) | Резонансная частота (Гц) | Рабочая температура (℃) | Вес (г) | Размеры (мм) |
| QMB-09A-03 |
|
3 | 1,5~4,5 | ≥85 | ≤80 | 16±5 | 2700±300 | -20~+70 | 0.68 | Ø9,0×4,2 |
| QMB-09A-05 |
|
5 | 3~7 | ≥85 | ≤60 | 42±5 | 2700±300 | -20~+70 | 0.68 | Ø9,0×4,2 |
| QMB-09B-03 |
|
3 | 1,5~4,5 | ≥85 | ≤80 | 16±5 | 2700±300 | -20~+70 | 0.71 | Ø9,0×5,5 |
| QMB-09B-05 |
|
5 | 3~7 | ≥85 | ≤60 | 42±5 | 2700±300 | -20~+70 | 0.71 | Ø9,0×5,5 |
