Корпус для поверхностного монтажа 9 мм × 4 мм
Резонансная частота 2730 Гц для генерации тона с внешним возбуждением прямоугольной волны
Сопротивление катушки 40 Ом для схем логического уровня 5 В и буферизованных драйверов.
Мин. Звуковое давление 83 дБ на расстоянии 10 см при движении на частоте 5Vo-p, 2730 Гц, рабочем цикле 50 %.
Рабочий диапазон 3-8Vo-p
Корпус из черного норила для стабильных размеров во время оплавления и эксплуатации.

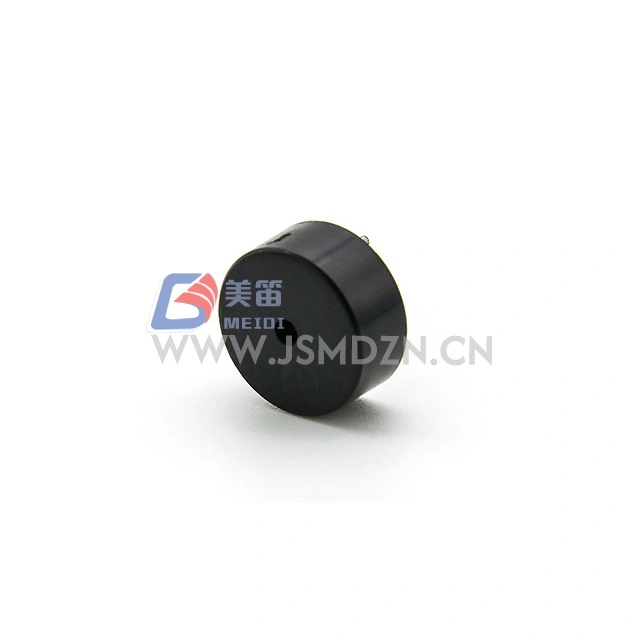

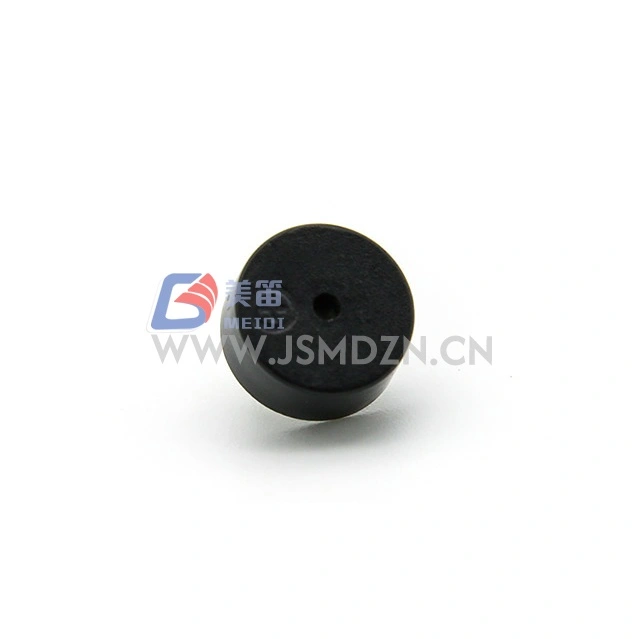

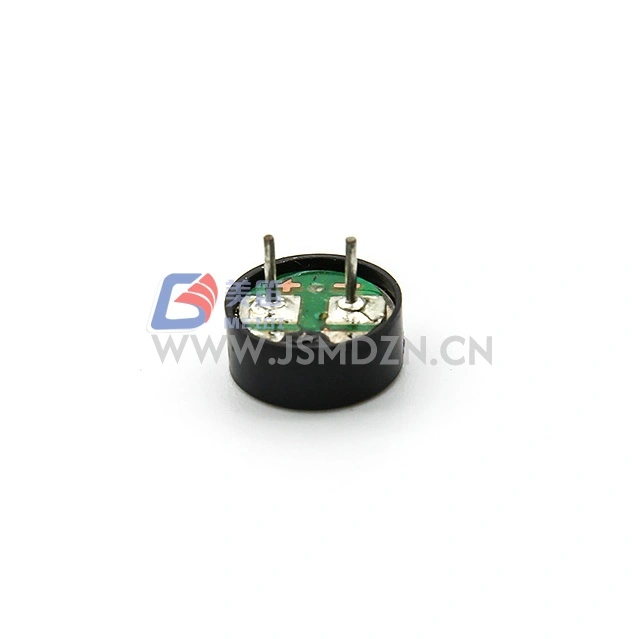

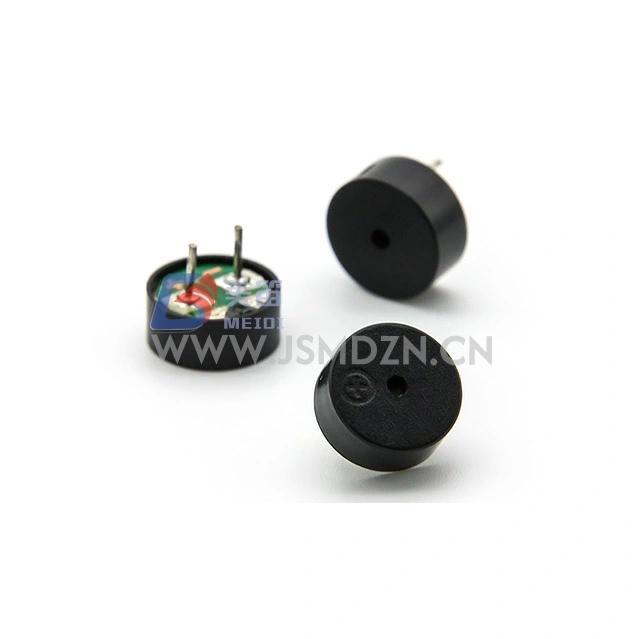

Электромагнитный пассивный зуммер MEIDI HN-9040 размером 9x4 мм для поверхностного монтажа представляет собой электромагнитный пассивный зуммер для поверхностного монтажа, занимающий площадь 9 × 4 мм. Резонансная частота 2730 Гц создает тон, подходящий для функций сигнализации, оповещения и индикации состояния в электронных корпусах.
Имея номинальное напряжение 5 В пик и рабочий диапазон 3–8 В пик, HN-9040 подходит для систем с напряжением 5 В. Сопротивление катушки 40 Ом взаимодействует со стандартными драйверами транзисторов с открытым коллектором и портами GPIO микроконтроллера при проверке допустимого тока. Черный корпус из норила сохраняет размерную стабильность во всем диапазоне рабочих температур.
Для систем, требующих более высокого уровня звукового давления, чем обеспечивают миниатюрные зуммеры SMD, HN-9040 предлагает увеличенную мощность без потери высоты, как у цилиндрических типов со сквозными отверстиями. Свяжитесь с MEIDI для получения рекомендаций по выбору зуммера SMD.
Форм-фактор SMD среднего размера — корпус размером 9 × 4 мм для сборок печатных плат для поверхностного монтажа.
Резонансная частота 2730 Гц — внешний привод прямоугольных импульсов на номинальной частоте создает тональный выходной сигнал; Постоянное напряжение само по себе не будет генерировать звук
Сопротивление катушки 40 Ом --- для интеграции системы 5 В с транзисторными или каскадами управления логическим уровнем.
Определенное звуковое давление --- Мин. 83 дБ на расстоянии 10 см при 5Vo-p, 2730 Гц, рабочий цикл 50 %
Расширенное рабочее напряжение --- диапазон 3–8Vo-p для изменения напряжения питания 5 В.
Конструкция корпуса из норила --- корпус из черного термопластика, рассчитанный на эксплуатацию от -20°C до +70°C.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер | — |
| Номинальное напряжение | 5Во-п | Резонансная опорная частота |
| Рабочее напряжение | 3–8Во-п | Пик сигнала привода |
| Номинальный ток | Макс. 80 мА | При 2730 Гц, 50% нагрузки, прямоугольный сигнал 5Vo-p |

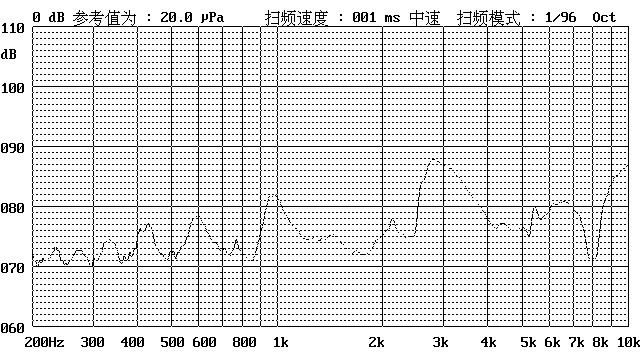

| Уровень звукового давления | Мин. 83 дБ | При 2730 Гц, 50% нагрузка, 5Vo-p, 10см |
| Сопротивление катушки | 40 ± 4 Ом | — |
| Резонансная частота | 2730 Гц | При номинальном напряжении |
| Рабочая температура | -20℃ ~ +70℃ | — |
| Температура хранения | -30℃ ~ +80℃ | — |
| Вес нетто | Прибл. 0,8 г | — |
| Материал корпуса | Черный Норил | — |
| Охрана окружающей среды | РоХС | — |
Стандартные условия испытаний: температура 25±3℃, относительная влажность 60±10%, давление 860–1060 гПа.
Сетевое оборудование и серверное шасси для звуковых оповещений о неисправностях и состоянии
Промышленные панели HMI и интерфейсы оператора с компонентами для поверхностного монтажа
Устройства телекоммуникационной инфраструктуры для сигналов тревоги и индикации технического обслуживания
Коммерческие системы отображения и цифровые вывески для функций оповещения по времени
Контроллеры промышленной автоматизации с модулями ввода-вывода 5 В, требующие звуковой обратной связи
Блоки распределения и управления энергопотреблением для предупреждений о превышении пороговых значений
| Требование к дизайну | Преимущество HN-9040 |
| Акустический выход в формате SMD | Мин. Уровень звукового давления 83 дБ в корпусе для поверхностного монтажа |
| Совместимость с системой 5 В | Рейтинг 5Vo-p с диапазоном 3–8Vo-p |
| Автоматизированная интеграция производства | Пакет SMD для пайки по принципу «перебор и размещение» и пайки оплавлением |
| Допуск на изменение поставок | Максимальное рабочее напряжение 8Vo-p |
| Термическая стабильность | Корпус из норила при температуре от -20℃ до +70℃ |
MEIDI производит HN-9040 с использованием процессов контроля качества, включая входной контроль материалов, контроль размеров в процессе производства и окончательную электрическую проверку в стандартных условиях испытаний: 25 ± 3 ℃, 60 ± 10% относительной влажности и 860–1060 гПа.
После любого из следующих испытаний изделие должно соответствовать критериям приемки: отсутствие дефектов или ухудшения внешнего вида и электрических свойств (за исключением SPL); Уровень звукового давления не должен снижаться более чем на 10 дБ от минимального уровня звукового давления, указанного в технических характеристиках.
| Тестовый предмет | Условия испытаний |
| Жизненный тест | 25±10℃, номинальное напряжение, 1/2 прямоугольной волны резонансной частоты, 96 часов |
| Высокотемпературное испытание | Хранение при +80 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Низкотемпературный тест | Хранение при -40 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Тест на влажность | +40±3℃, относительная влажность 90–95%, 48 часов, восстановиться при комнатной температуре в течение 6 часов перед тестированием. |
| Испытание на термический удар | 70℃ 2 часа → -20℃ 2 часа (1 цикл), интервал между циклами 1 час, всего 10 циклов |
| Испытание на падение | Стандартная упаковка, все 6 сторон и 3 края, падение с высоты 1,2 м на толстую деревянную доску. |
| Тест на вибрацию | 1000 циклов/мин, амплитуда 1,5 мм, 1 час на ось, всего 3 оси |
Внимание: Избегайте попадания в изделие посторонних материалов, включая магнитные материалы, водорастворимые материалы и агрессивные газы, поскольку они могут повлиять на электрические характеристики изделия.
1. В чем разница между управлением HN-9040 при 3Vo-p и 5Vo-p?
При 5Vo-p зуммер достигает номинального мин. Звуковое давление 83 дБ. При 3Vo-p выходная мощность будет снижена из-за более низкого возбуждения катушки. Рабочий диапазон 3-8Vo-p указывает на функциональную работу в этом диапазоне, но максимальный уровень звукового давления достигается при номинальном 5Vo-p с прямоугольной волной с коэффициентом заполнения 50% и частотой 2730 Гц.
2. Могу ли я использовать сигнал ШИМ от микроконтроллера для управления этим зуммером?
Да, сигнал ШИМ с частотой 2730 Гц или около нее и рабочим циклом 50% является подходящей формой сигнала для возбуждения при условии, что вывод микроконтроллера или каскад драйвера могут подавать необходимый ток. Проверьте допустимый ток порта или используйте транзисторный буферный каскад.
3. Как сопротивление катушки 40 Ом влияет на конструкцию схемы драйвера?
Катушка сопротивлением 40 Ом потребляет максимум 80 мА при напряжении 5 В-п. Проверьте напряжение насыщения каскада драйвера, чтобы обеспечить достаточный размах напряжения на катушке.
4. Какой температурный профиль оплавления совместим с корпусом Noryl?
HN-9040 разработан для стандартных процессов оплавления без свинца. Для получения конкретных рекомендаций по пиковой температуре и времени превышения температуры жидкости обратитесь в компанию MEIDI для получения документа о профиле пайки оплавлением.
5. Совместим ли вывод HN-9040 с другими зуммерами SMD диаметром 9 мм, представленными на рынке?
Свяжитесь с MEIDI для получения механического чертежа и рекомендуемого расположения контактных поверхностей, чтобы проверить совместимость печатной платы с существующей разводкой печатной платы.
Для получения технических данных, профилей пайки оплавлением, замечаний по применению схемы привода или обсуждения OEM-конфигурации обращайтесь в отдел разработки приложений MEIDI.
