Внешний привод прямоугольных импульсов с частотой 2048 Гц.
Сопротивление катушки 45 Ом
Диаметр 16 мм для разводки печатных плат со сквозными отверстиями.
Мин. Звуковое давление 85 дБ на расстоянии 10 см при номинальных условиях эксплуатации.
Диапазон рабочих температур от -20℃ до +70℃
Корпус из черного норила для сборки через отверстие

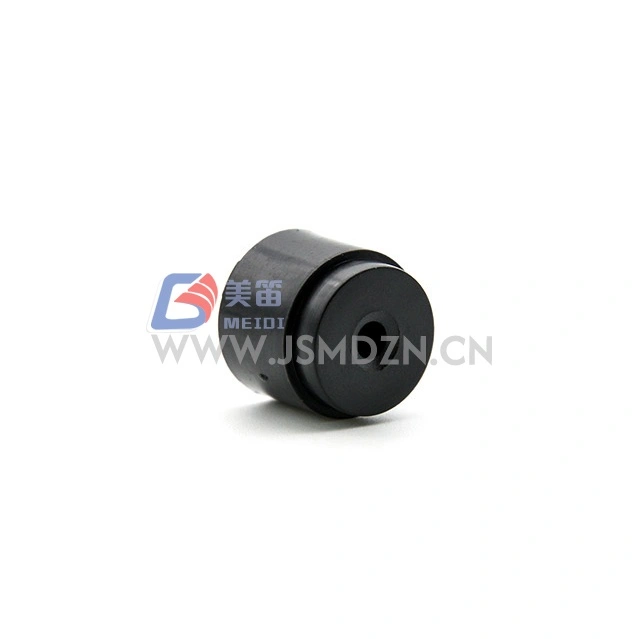

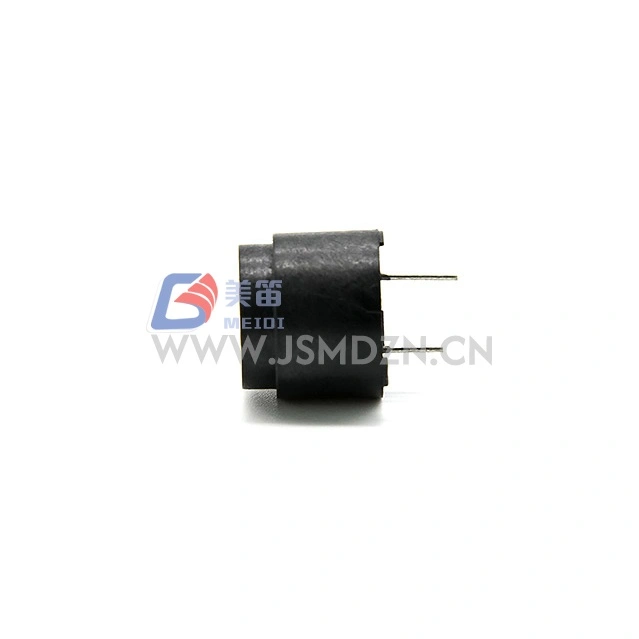

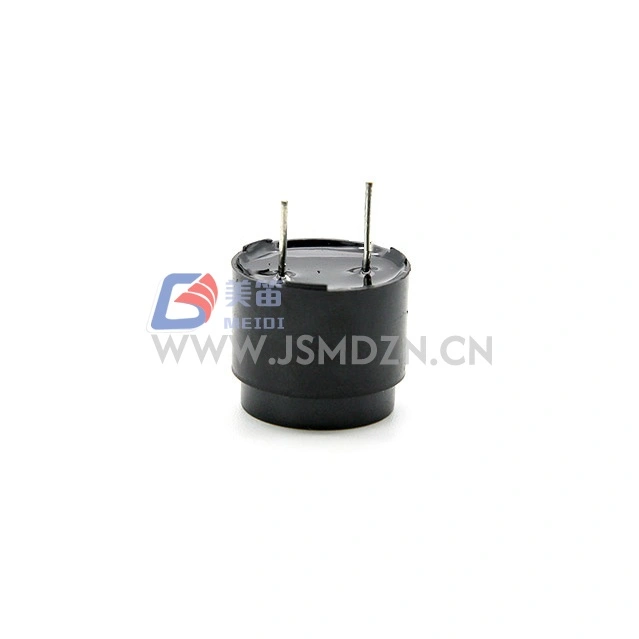

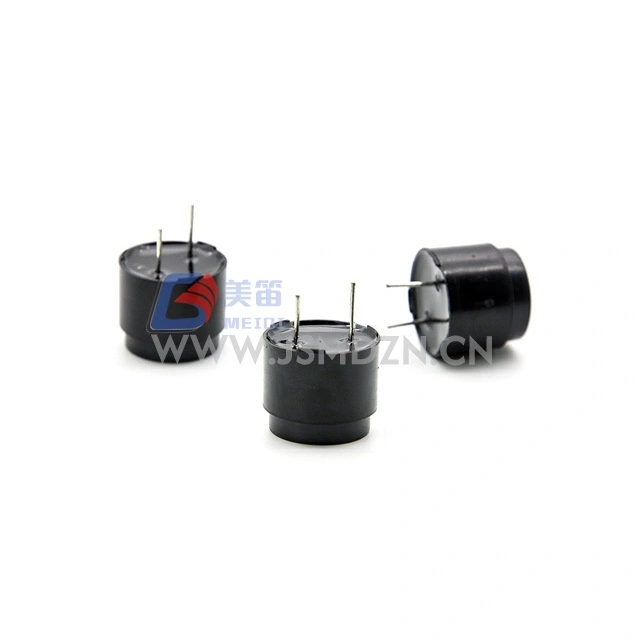

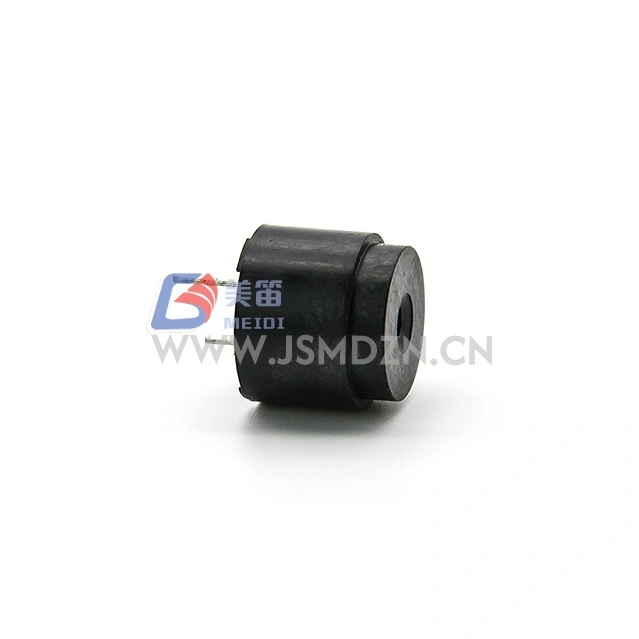

Электромагнитный пассивный зуммер MEIDI HN-1614, 16 мм, 2048 Гц, представляет собой электромагнитный пассивный зуммер, предназначенный для установки в сквозное отверстие в электронных системах, требующих внешнего управляющего сигнала для генерации звука. Этот зуммер диаметром корпуса 16 мм интегрируется в печатную плату со сквозными отверстиями.
Резонансная частота 2048 Гц принимает внешние сигналы прямоугольной формы. При номинальном напряжении 6 Вo-p и рабочем диапазоне 4–8 Вo-p HN-1614 позволяет использовать схемы управления в этом диапазоне напряжений.
Сопротивление катушки 45 Ом соответствует схемам драйвера, разработанным для этого диапазона импеданса. Черный корпус из норила обеспечивает структурную стабильность при сборке через отверстия.
Архитектура внешнего привода — принимает сигналы прямоугольной формы с частотой 2048 Гц для генерации тона; Постоянное напряжение само по себе не производит звука (общая характеристика электромагнитных пассивных зуммеров)
Форм-фактор со сквозным отверстием --- диаметр 16 мм с конфигурацией контактов для компоновки печатной платы со сквозным отверстием.
Сопротивление катушки 45 Ом --- для согласования схемы драйвера в пределах номинального диапазона напряжения.
Стабильная акустическая мощность --- Мин. 85 дБ на расстоянии 10 см при движении на частоте 6 В-п, 2048 Гц, прямоугольная волна с коэффициентом заполнения 50 %
Материал корпуса: норил --- черный корпус для сборки через отверстие.
Экологическое соответствие RoHS --- Да
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер | --- |
| Номинальное напряжение | 6Во-п | Резонансная опорная частота |
| Рабочее напряжение | 4--8Во-п | Пик сигнала привода |
| Уровень звукового давления | Мин. 85 дБ | При 6Vo-p, 2048Гц, 50% нагрузка, 10см |

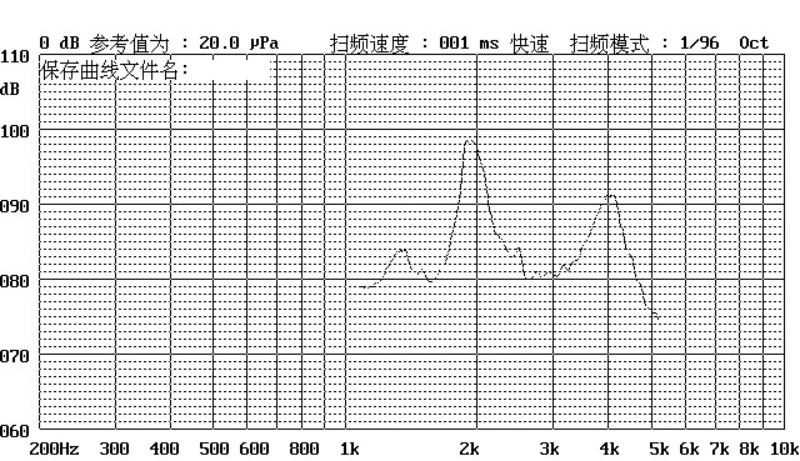

| Резонансная частота | 2048 Гц | При номинальном напряжении |
| Сопротивление катушки | 45 ± 5 Ом | --- |
| Номинальный ток | Макс. 40 мА | При 6Vo-p, 2048 Гц, 50% нагрузка |
| Рабочая температура | -20℃ ~ +70℃ | --- |
| Температура хранения | -30℃ ~ +80℃ | --- |

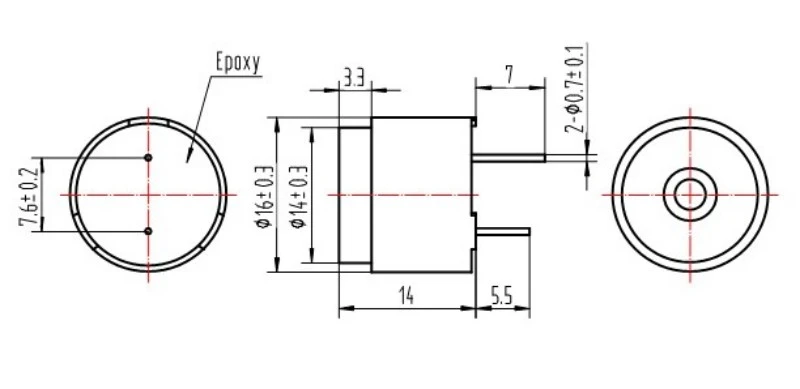

| Внешний размер | 16 мм (диаметр) | Корпус без штифтов |
| Вес нетто | Прибл. 4,6 г | --- |
| Материал корпуса | Черный Норил | --- |
| Положение об охране окружающей среды | РоХС | --- |

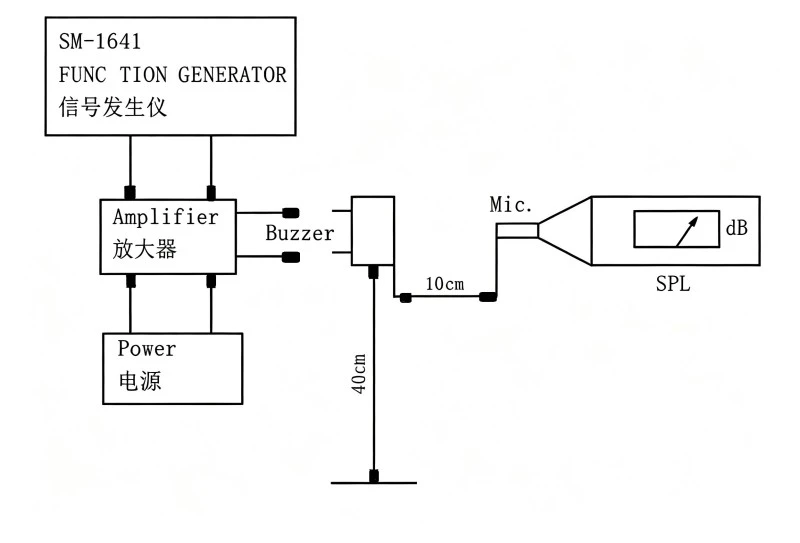

Стандартные условия испытаний: Температура: 25 ± 3 ℃, влажность: 60 ± 10% относительной влажности, давление: 860 ~ 1060 гПа.
Модули сигнализации промышленных ПКП
Системы безопасности и обнаружения вторжений
Платы управления бытовой техникой
Диагностическое и испытательное оборудование
ПЛК и системы автоматизации
Источники бесперебойного питания
| Требование к проектированию | Преимущество HN-1614 |
| Компоновка печатной платы со сквозными отверстиями | Диаметр 16 мм для стандартного монтажа. |
| Постоянная частота звукового сигнала | Резонансная частота 2048 Гц |
| Совместимость процесса сборки | Корпус из черного норила для сборки через отверстие |
| Экологическое соответствие | РоХС |
MEIDI производит HN-1614 с контролем качества на каждом этапе производства: от проектирования продукта, закупок и испытаний. Свяжитесь с MEIDI для получения подробной информации о сертификации.
После любого из следующих испытаний изделие должно соответствовать критериям приемки: отсутствие дефектов или ухудшения внешнего вида и электрических свойств (за исключением SPL); Уровень звукового давления не должен снижаться более чем на 10 дБ от минимального уровня звукового давления, указанного в технических характеристиках.
| Тестовый предмет | Условия испытаний |
| Жизненный тест | 25±10℃, номинальное напряжение, 1/2 прямоугольной волны резонансной частоты, 96 часов |
| Высокотемпературное испытание | Хранение при +80 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Низкотемпературный тест | Хранение при -30 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Тест на влажность | +40±3℃, относительная влажность 90–95%, 48 часов, восстановление при комнатной температуре в течение 6 часов перед тестированием. |
| Испытание на термический удар | 70℃ 2 часа → -20℃ 2 часа (1 цикл), интервал между циклами 1 час, всего 10 циклов |
| Испытание на падение | Стандартная упаковка (все 6 сторон и 3 края), падение с высоты 1,2 м на толстую деревянную доску или твердую деревянную доску толщиной 5 см. |
| Тест на вибрацию | 1000 циклов/мин, амплитуда 1,5 мм, 1 час на ось, всего 3 оси |
Внимание: Избегайте попадания в изделие посторонних материалов, включая магнитные материалы, водорастворимые материалы и агрессивные газы, поскольку они могут повлиять на электрические характеристики изделия.
| Параметр | Ценить |
| Описание продукта | ЭЛЕКТРОМАГНИТНЫЙ ЗУММЕР |
| Количество | 6000 шт. |
| Объем коробки | 52×41,5×27 СМ |
1. Требуется ли для этого зуммера внешний сигнал управления или он может управляться напряжением постоянного тока?
Будучи пассивным электромагнитным зуммером, HN-1614 требует внешнего сигнала переменного тока (обычно прямоугольной волны с частотой 2048 Гц или около нее) для генерации звукового сигнала. Постоянное напряжение само по себе не производит звука и может повредить катушку из-за постоянного протекания тока (общая характеристика электромагнитных пассивных зуммеров).
2. Какая частота возбуждения рекомендуется для обеспечения максимального звукового давления?
Максимальный уровень звукового давления достигается на резонансной частоте 2048 Гц. Уровень звукового давления значительно снижается при выходе из резонанса. Для последовательного Мин. Выходной сигнал 85 дБ, частота 2048 Гц, прямоугольная волна с коэффициентом заполнения 50 % при 6 В-п.
3. Какая схема драйвера подходит для сопротивления катушки 45 Ом?
Совместимы стандартные конфигурации транзисторов NPN/PNP с открытым коллектором и подтягивающими резисторами. Для прямого управления GPIO микроконтроллера убедитесь, что порт может генерировать или потреблять ток в соответствии со спецификацией номинального тока (макс. 40 мА). При использовании индуктивных нагрузок или релейных цепей рекомендуется использовать обратноходовой диод.
4. Какой метод пайки рекомендуется использовать для этого зуммера со сквозным отверстием?
HN-1614 совместим со стандартными процессами пайки волновой пайкой сквозных отверстий. При ручной пайке обратитесь в компанию MEIDI для получения информации о рекомендуемой температуре и продолжительности пайки.
5. Доступны ли специальные резонансные частоты или сопротивления катушек?
Свяжитесь с MEIDI для получения технических запросов относительно пользовательских конфигураций.
Для получения технических данных, замечаний по применению схемы привода или обсуждения OEM-конфигурации обратитесь в отдел инженерных разработок MEIDI.
