Площадь основания 6,5 × 3,5 мм для компоновки печатных плат высокой плотности
Резонансная частота 2731 Гц для генерации тона с помощью внешнего прямоугольного возбуждения
Сопротивление катушки 16 Ом для низковольтных цепей управления логическим уровнем.
Мин. Звуковое давление 70 дБ на расстоянии 10 см при номинальных условиях привода 3Vo-p.
Пакет для поверхностного монтажа для автоматизированной сборки методом «перехвата и перемещения»
Диапазон рабочих температур от -20℃ до +70℃

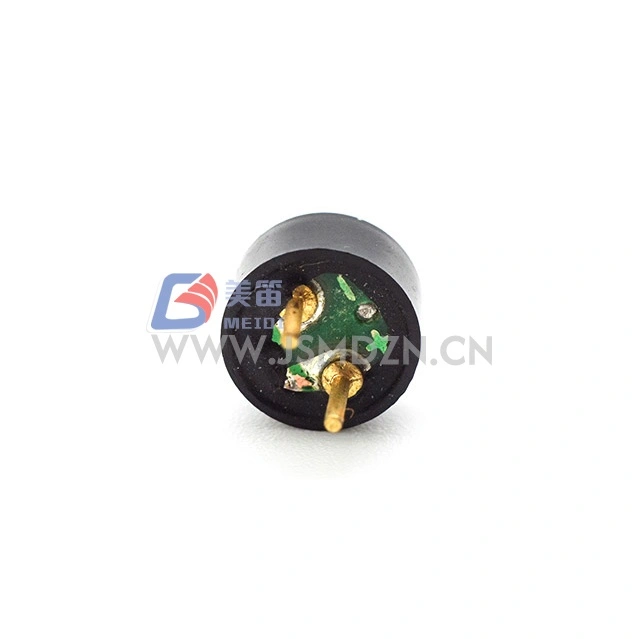

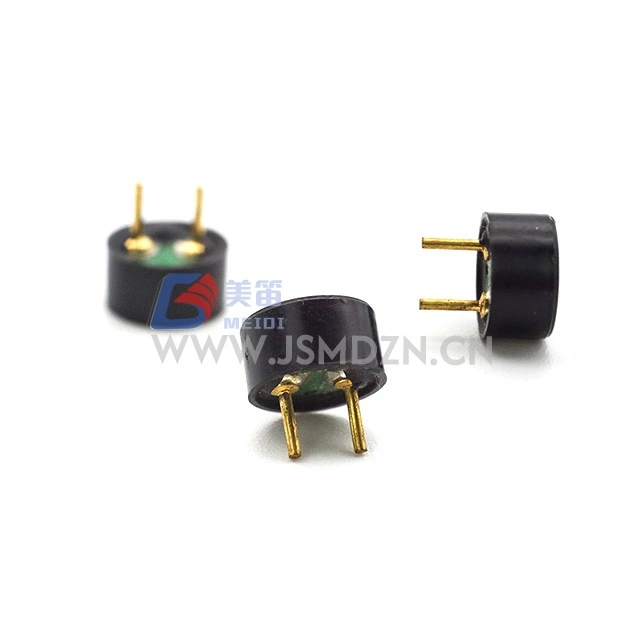

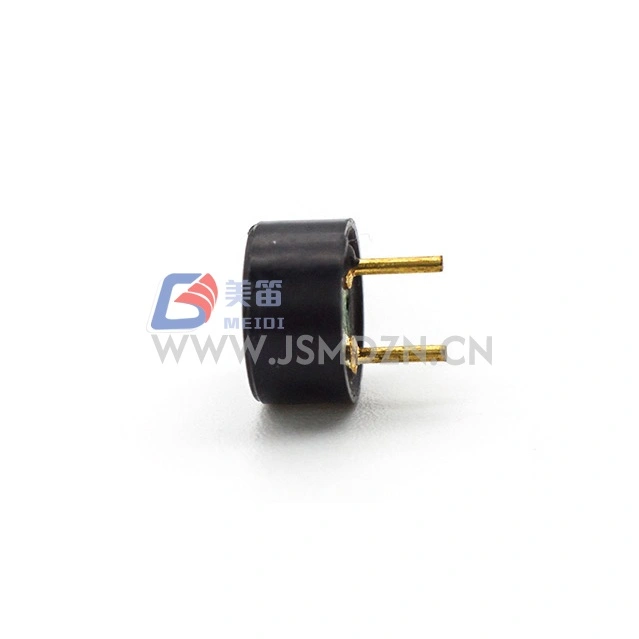

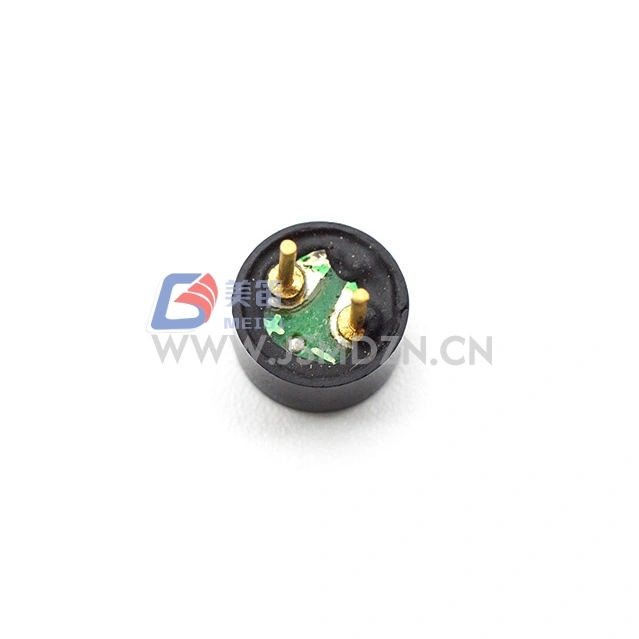

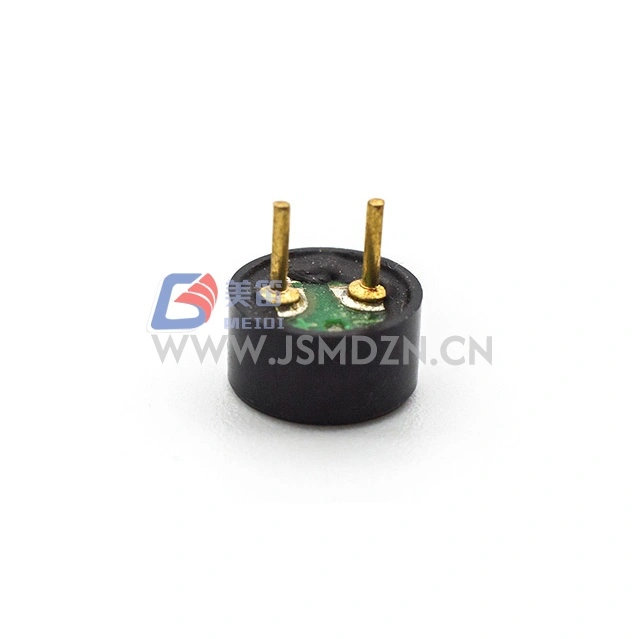

Электромагнитный пассивный зуммер MEIDI HN-6535 размером 6,5x3,5 мм для поверхностного монтажа представляет собой миниатюрный электромагнитный пассивный зуммер для поверхностного монтажа, разработанный для приложений, где площадь печатной платы имеет большое значение. Этот зуммер размером 6,5 × 3,5 мм занимает минимальное пространство на плате, обеспечивая при этом звуковую обратную связь посредством внешнего возбуждения прямоугольными импульсами.
Резонансная частота 2731 Гц создает тон, подходящий для оповещений о приближении, индикации состояния и обратной связи с пользовательским интерфейсом. При номинальном напряжении 3Vo-p и рабочем диапазоне 2–5Vo-p HN-6535 интегрируется с логическими шинами 3,3 В и 5 В.
Сопротивление катушки 16 Ом позволяет управлять питанием от контактов GPIO микроконтроллера или транзисторных переключателей нижнего плеча в конструкциях с ограниченным пространством. Черный корпус из норила обеспечивает стабильность размеров во время процессов пайки оплавлением. Если вам требуются альтернативные резонансные частоты в компактных форм-факторах, обратитесь в компанию MEIDI за решениями для зуммеров SMD.

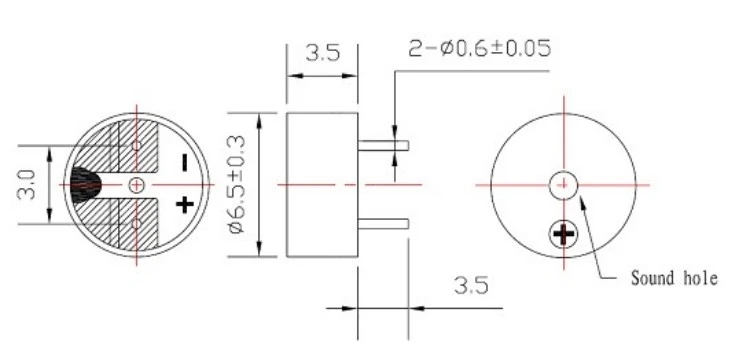

Миниатюрный размер SMD — размер корпуса 6,5 × 3,5 мм для сборок печатных плат высокой плотности, где монтаж через отверстие нецелесообразен.
Резонансная частота 2731 Гц --- генерация тона при возбуждении внешним прямоугольным импульсом номинальной частоты; требуется возбуждение переменного тока, одно только напряжение постоянного тока не будет производить звук
Низкое сопротивление катушки --- сопротивление 16 Ом для взаимодействия с выходами логического уровня 3 В.
Определенная акустическая мощность --- Мин. 70 дБ на расстоянии 10 см при движении на частоте 3Vo-p, 2731 Гц, прямоугольная волна с коэффициентом заполнения 50 %

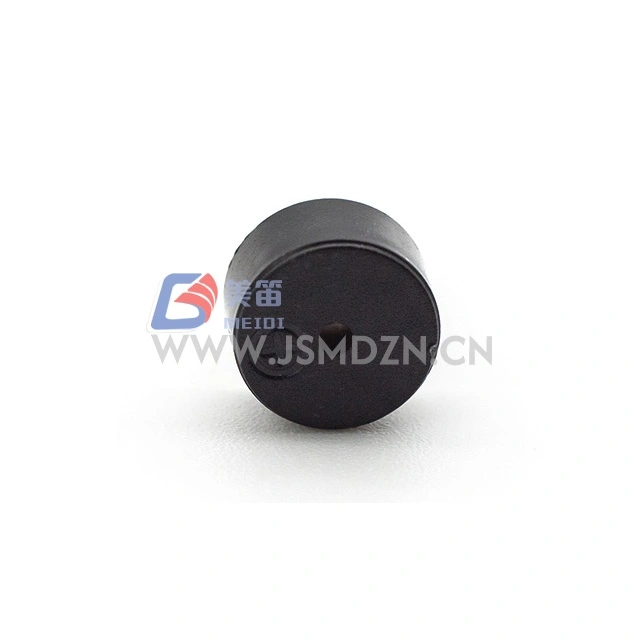

Материал корпуса: норил --- корпус из черного термопластика, совместимый со стандартными профилями оплавления для поверхностного монтажа.
Легкая конструкция --- примерно 0,5 г на единицу.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер | --- |
| Номинальное напряжение | 3Во-п | Резонансная опорная частота |
| Рабочее напряжение | 2-5Во-п | Пик сигнала привода |
| Номинальный ток | Макс. 80 мА | При 2731 Гц, коэффициент заполнения 50 %, прямоугольный сигнал 3 Vo-p |
| Уровень звукового давления | Мин. 70 дБ | При 2731 Гц, нагрузка 50%, 3Vo-p, 10 см |
| Сопротивление катушки | 16 ± 3 Ом | --- |
| Резонансная частота | 2731 Гц | При номинальном напряжении |
| Рабочая температура | -20℃ ~ +70℃ | --- |
| Температура хранения | -30℃ ~ +80℃ | --- |
| Вес нетто | Прибл. 0,5 г | --- |
| Материал корпуса | Черный Норил | --- |
| Охрана окружающей среды | РоХС | --- |

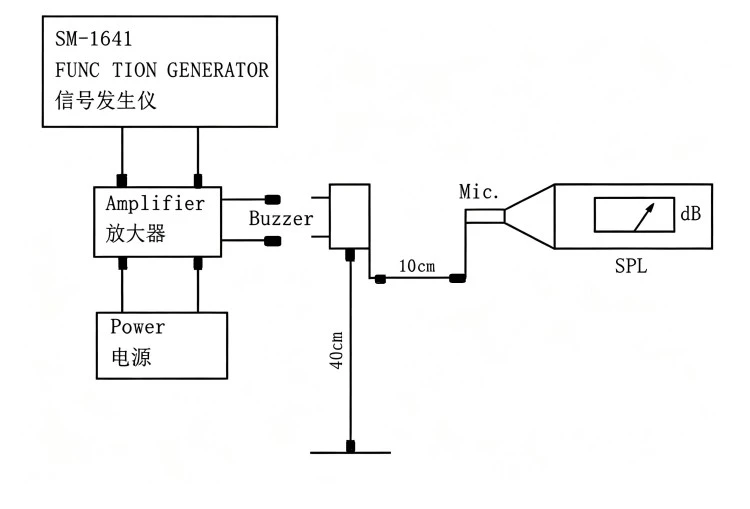

Стандартные условия испытаний: температура 25±3℃, относительная влажность 60±10%, давление 860–1060 гПа.
Портативные медицинские устройства и мониторы состояния здоровья, требующие компактных звуковых оповещений в корпусах с батарейным питанием.
Датчики «умного дома» и шлюзы Интернета вещей с ограниченным пространством на печатной плате для компонентов звуковой обратной связи
Портативные контрольно-измерительные приборы и измерительные приборы для звуков подтверждения работы
Носимая электроника и фитнес-трекеры, в которых высота и вес компонентов ограничены.
Компактные панели управления кухонной и бытовой техникой с функциями таймера и будильника.
POS-терминалы и платежные устройства для звуковой индикации статуса транзакции
| Требование к дизайну | Преимущество HN-6535 |
| Компоновка печатных плат с ограниченным пространством | Площадь поверхности SMD 6,5 × 3,5 мм минимизирует потребление площади платы |
| Интеграция низковольтной системы | Номинал 3Vo-p с диапазоном 2–5Vo-p для совместимости с логикой 3,3 В/5 В. |
| Крупносерийная автоматизированная сборка | Пакет для поверхностного монтажа, совместимый со стандартными процессами захвата и оплавления |
| Приложения с малой массой | Прибл. 0,5 г на единицу, подходит для портативных и портативных устройств. |
| Экологическое соответствие | Соответствует RoHS |
Компания MEIDI производит HN-6535, применяя процессы контроля качества, включающие входной контроль материалов, проверку размеров в процессе производства и окончательные испытания электрических параметров. Стандартные условия испытаний поддерживаются при температуре 25±3℃, относительной влажности 60±10% и атмосферном давлении 860–1060 гПа для обеспечения стабильной повторяемости измерений.
После любого из следующих испытаний изделие должно соответствовать критериям приемки: отсутствие дефектов или ухудшения внешнего вида и электрических свойств (за исключением SPL); Уровень звукового давления не должен снижаться более чем на 10 дБ от минимального уровня звукового давления, указанного в технических характеристиках.
| Тестовый предмет | Условия испытаний |
| Жизненный тест | 25±10℃, номинальное напряжение, 1/2 прямоугольной волны резонансной частоты, 96 часов |
| Высокотемпературное испытание | Хранение при +80 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Низкотемпературный тест | Хранение при -30 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Тест на влажность | +40±3℃, относительная влажность 90–95%, 48 часов, восстановиться при комнатной температуре в течение 6 часов перед тестированием. |
| Испытание на термический удар | 70℃ 2 часа → -20℃ 2 часа (1 цикл), интервал между циклами 1 час, всего 10 циклов |
| Испытание на падение | Стандартная упаковка, все 6 сторон и 3 края, падение с высоты 1,2 м на толстую деревянную доску. |
| Тест на вибрацию | 1000 циклов/мин, амплитуда 1,5 мм, 1 час на ось, всего 3 оси |
Внимание: Избегайте попадания в изделие посторонних материалов, включая магнитные материалы, водорастворимые материалы и агрессивные газы, поскольку они могут повлиять на электрические характеристики изделия.
1. Какой процесс пайки рекомендуется использовать для зуммера SMD HN-6535?
Свяжитесь с MEIDI для получения рекомендуемого профиля пайки оплавлением. Черный корпус из норила совместим со стандартными процессами оплавления для поверхностного монтажа.
2. Может ли HN-6535 управляться напрямую с вывода GPIO микроконтроллера?

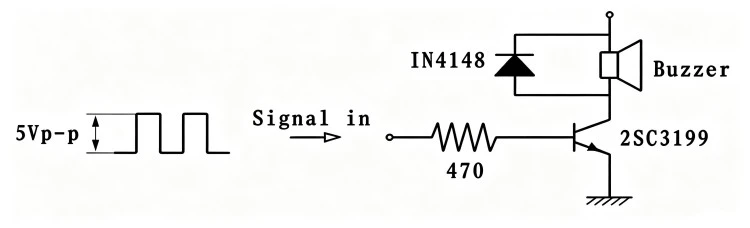

Катушка 16 Ом потребляет максимум 80 мА при 3Vo-p. Убедитесь, что GPIO вашего микроконтроллера может непрерывно генерировать или поглощать этот ток. Если номинальный ток GPIO недостаточен, используйте переключатель NPN или MOSFET нижнего плеча с токоограничивающим резистором.
3. Что произойдет, если зуммер будет работать на частоте, отличной от 2731 Гц?

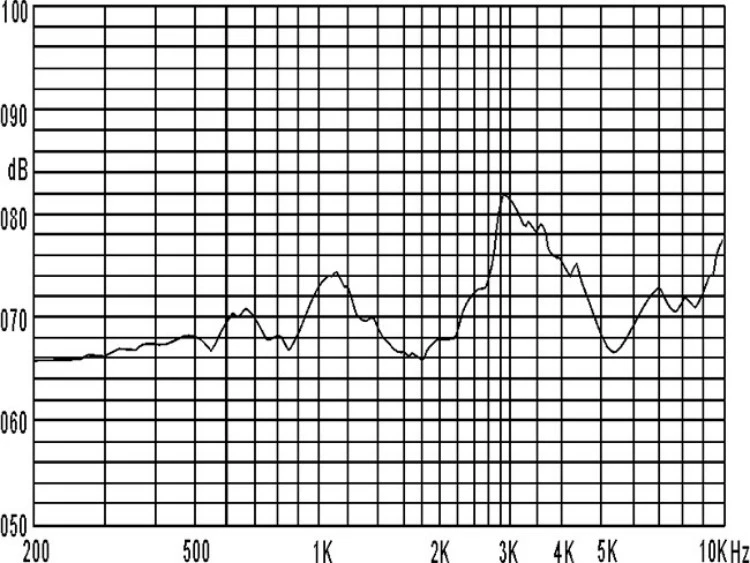

Уровень звукового давления снижается при выходе из резонанса. Для последовательного Мин. Выход 70 дБ, частота 2731 Гц, прямоугольная волна с коэффициентом заполнения 50% при 3Vo-p. Работа вдали от резонанса может привести к существенному снижению звуковой мощности.
4. Подходит ли HN-6535 для непрерывной генерации тональных сигналов?
Условия ресурсного испытания предусматривают 96 часов непрерывной работы при номинальном напряжении и резонансной частоте. Для приложений, требующих более длительных периодов непрерывной работы, свяжитесь с MEIDI для получения данных о надежности, соответствующих вашему рабочему циклу и условиям окружающей среды.
5. Доступны ли альтернативные размеры корпусов с той же резонансной частотой 2731 Гц?
Свяжитесь с MEIDI для получения технических запросов относительно альтернативных форм-факторов и конфигураций катушек в ассортименте электромагнитных пассивных зуммеров.
Для получения технических данных, профилей пайки оплавлением, замечаний по применению схемы привода или обсуждения OEM-конфигурации обращайтесь в отдел разработки приложений MEIDI.
| Элемент | Спецификация |
| Тип продукта | ЭЛЕКТРОМАГНИТНЫЙ ЗУММЕР |
| Количество | Свяжитесь с MEIDI для получения подробной информации об упаковке. |
| Объем коробки | Свяжитесь с MEIDI для получения подробной информации об упаковке. |
