Элемент зуммера представляет собой акустический преобразователь, преобразующий электрический управляющий сигнал. в звук без встроенного генератора или защитного корпуса. Самый распространенный Конструкция связывает тонкий пьезоэлектрический керамический диск с металлической подложкой, создавая аПьезокерамический элемент зуммера. При наличии переменного напряжения на применяется резонансная частота сборки, керамический слой расширяется и сжимается, заставляя всю конструкцию изгибаться и излучать слышимые волны давления. Потому что сам элемент пассивен, он полагается на внешнюю цепь для подачи правильного частота и форма волны. Это отделяет акустическую конструкцию от электроники привода. предоставляя разработчикам продуктов гибкость в выборе того, как и где генерируется звук.

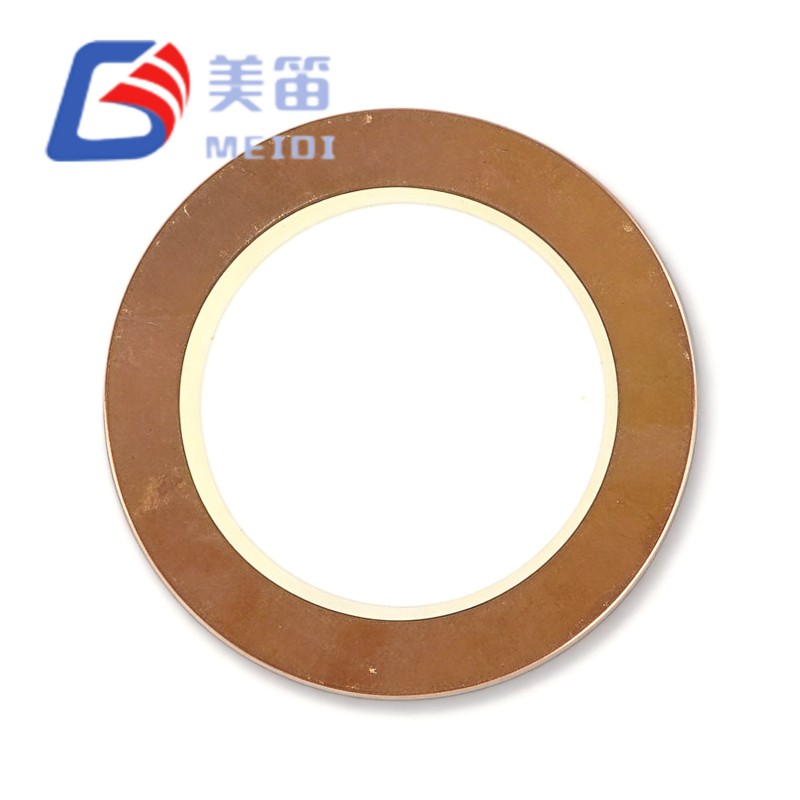

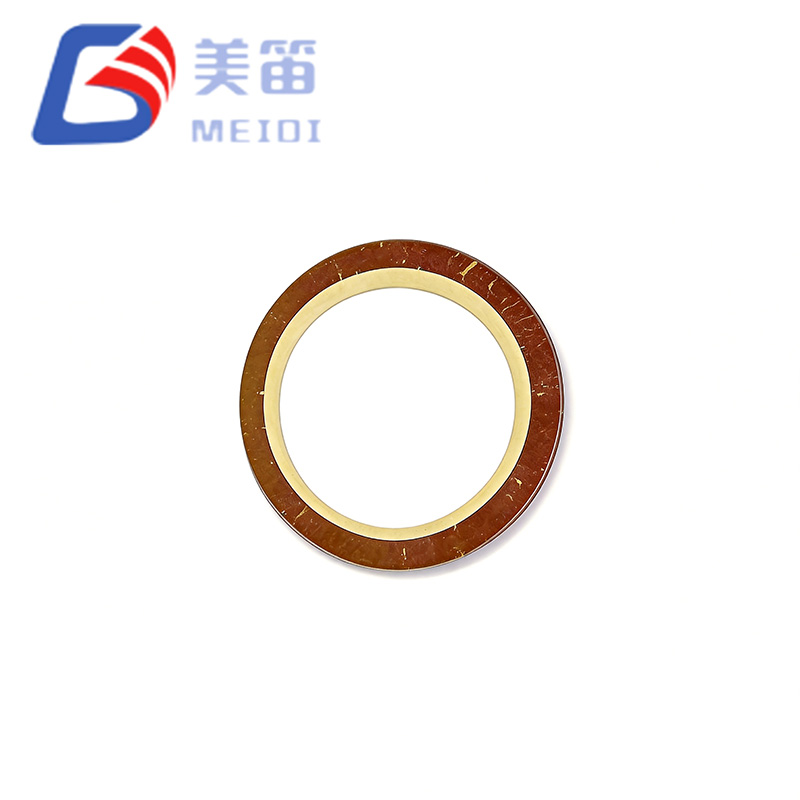

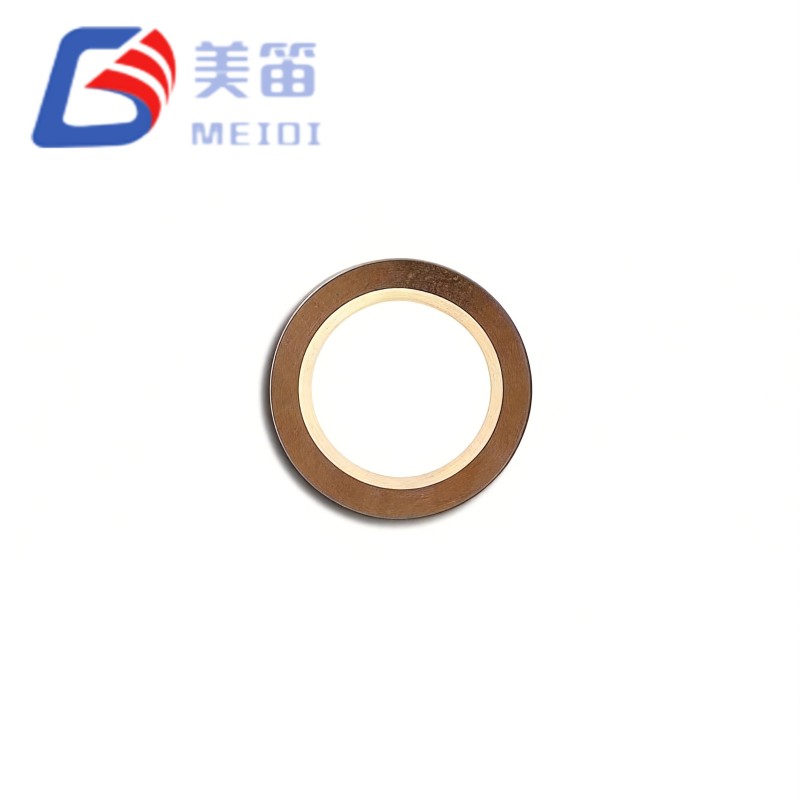

Пьезоэлектрическая керамика представляет собой соединение цирконата и титаната свинца, имеющее был поляризован, чтобы навсегда сохранить свои электромеханические свойства. Металл подложка, обычно из латуни или никелевого сплава, обеспечивает механическую поддержку и определяет резонансную частоту вместе с толщиной и диаметром керамики. Стандартные элементы охватывают диапазон диаметров от 12 до 50 мм, с резонансным частоты обычно находятся в диапазоне от 2,0 кГц до 6,5 кГц. Более тонкие керамические слои и меньшие диаметры повышают резонанс, тогда как элементы большего размера имеют тенденцию создают более высокий уровень звукового давления. Элемент зуммера также можно найти в автоколебательныйАктивный пьезоэлектрический зуммери внешне управляемый ПассивныйПьезоэлектрический зуммер собрания, где элемент монтируется внутри настроенной акустической полости вместе со всеми необходимыми схема.
Элементы зуммера поставляются с различными клеммами, подходящими для различных методы сборки. Версии с контактной площадкой допускают прямое прикрепление к поверхности, в то время как варианты с проводными выводами позволяют осуществлять дистанционное позиционирование вдали от печатной платы. Штыревой тип клеммы соответствуют сквозным отверстиям. Поскольку металлическая подложка действует как как проводник, так и механическая опора, тщательный температурный контроль во время пайка важна; длительное воздействие температуры выше 260 ℃ может привести к деполяризации керамики. и уменьшить акустическую мощность. При крупносерийном производстве элементы часто предварительно луженые и поставляются в ленточной упаковке для автоматической установки.

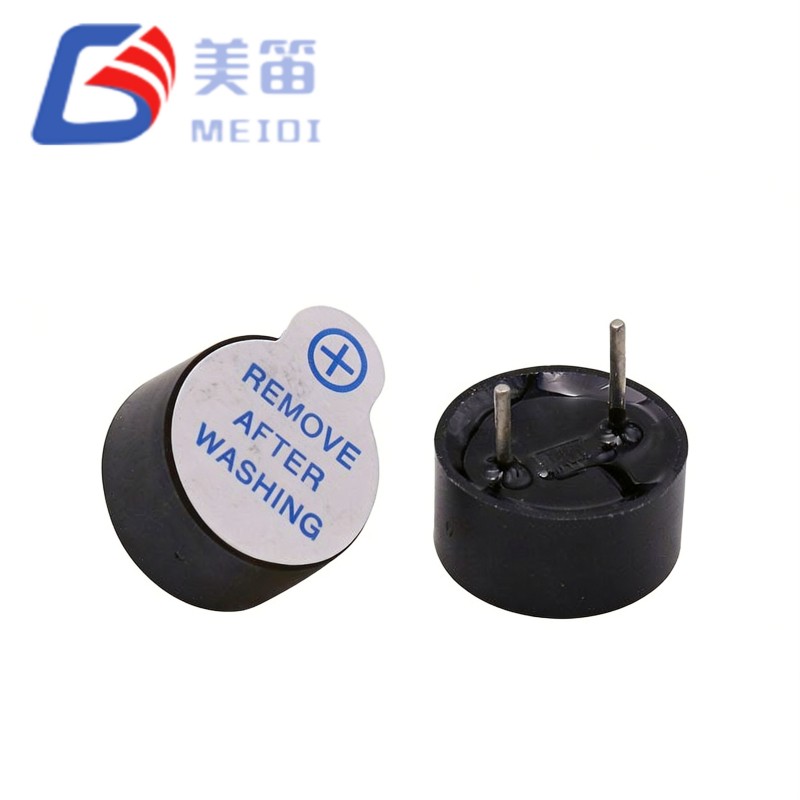

Элемент зуммера становится полноценным оповещателем в сочетании со схемой привода. и акустический корпус. ВАктивный пьезоэлектрический зуммер, Чип генератора устанавливается рядом с элементом, а сборка заключена в корпус. в пластиковом корпусе, который действует как резонатор Гельмгольца, усиливая звук выход на определенной частоте. ВПассивный пьезоэлектрический зуммер, корпус обеспечивает физическую защиту и акустическую настройку, а пользователь подает сигнал привода. Помимо этих стандартных конфигураций, элементы зуммера также используются в специализированных модулях сигнализации, медицинских датчиках и промышленных устройствах.Звуковой сигнал тревогисборки, где акустический профиль должен соответствовать конкретный корпус или место установки.
МЕЙДИпроизводит элементы зуммера на специальной линии по обработке керамики, которая включает в себя смешивание порошков, литье ленты, печать электродами, поляризация и окончательное склеивание к металлическим подложкам. Каждая партия отбирается на предмет емкости, резонансной частоты, и импеданс, с записью результатов для прослеживаемости. Сертифицированный ISO9001 процесс включает входной контроль материалов на керамическом порошке и металле подложки, обеспечение постоянства физических свойств в течение длительного производственного цикла. Для объемных заказов команда инженеров может отрегулировать толщину керамики, электрод геометрия и сплав подложки для точной настройки акустических характеристик для конкретных потребности приложения.
В чем разница между элементом зуммера и полным зуммером?
Элемент зуммера представляет собой голый преобразователь, состоящий из керамического диска, прикрепленного к металлическая подложка. Для этого требуется внешний управляющий сигнал и, как правило, монтажный полости для достижения номинальной звуковой мощности. Полный зуммер упаковывает элемент вместе со схемой возбуждения (если она активна) и акустическим корпусом.
Можно ли использовать элементы зуммера на открытом воздухе или в суровых условиях?
Керамические и металлические материалы могут выдерживать широкий диапазон температур, но воздействие влаги, агрессивных газов или конденсирующейся влаги может привести к ухудшению качества электрод и подложка с течением времени. При использовании на открытом воздухе элемент должен быть размещается внутри герметичного или вентилируемого корпуса, исключающего прямой контакт с водой и примесями.
Как устанавливается резонансная частота элемента зуммера?
Резонансная частота определяется толщиной керамики, подложки жесткость и общий диаметр. Эти параметры контролируются во время производство. Пользовательские значения частоты могут быть достигнуты путем регулировки керамического рецептура или процесс склеивания для производственных объемов.
Резонансная частота: 2,9±0,5 кГц.
Свободная емкость: 30 000/3 300 пФ ± 30 % при 120 Гц.
Эквивалентное сопротивление: ≤ 500 Ом.
Диэлектрические потери: ≤ 5%.
Рабочая температура: от -20 °C до +70 °C.
Температура хранения: от -30 °C до +80 °C.
Размеры: Т 0,55±0,04 мм, Т1 0,30±0,02 мм, D1 35,0 +0/-0,1 мм, D2 25,0±0,3 мм.
Резонансная частота: 4,0±0,5 кГц.
Свободная емкость: 25 000/2 600 пФ ± 30 % при 120 Гц.
Эквивалентное сопротивление: ≤ 500 Ом.
Диэлектрические потери: ≤ 5%. Рабочая температура: от -20 °C до +70 °C.
Температура хранения: от -30 °C до +80 °C.
Размеры: Т 0,44 ± 0,04 мм, Т1 0,20 ± 0,02 мм, D1 27,0 +0/-0,1 мм, D2 20,0 ± 0,3 мм.
Свяжитесь с MEIDI, чтобы узнать оптовые цены, бесплатные оценочные образцы или предложение индивидуальной конфигурации.
