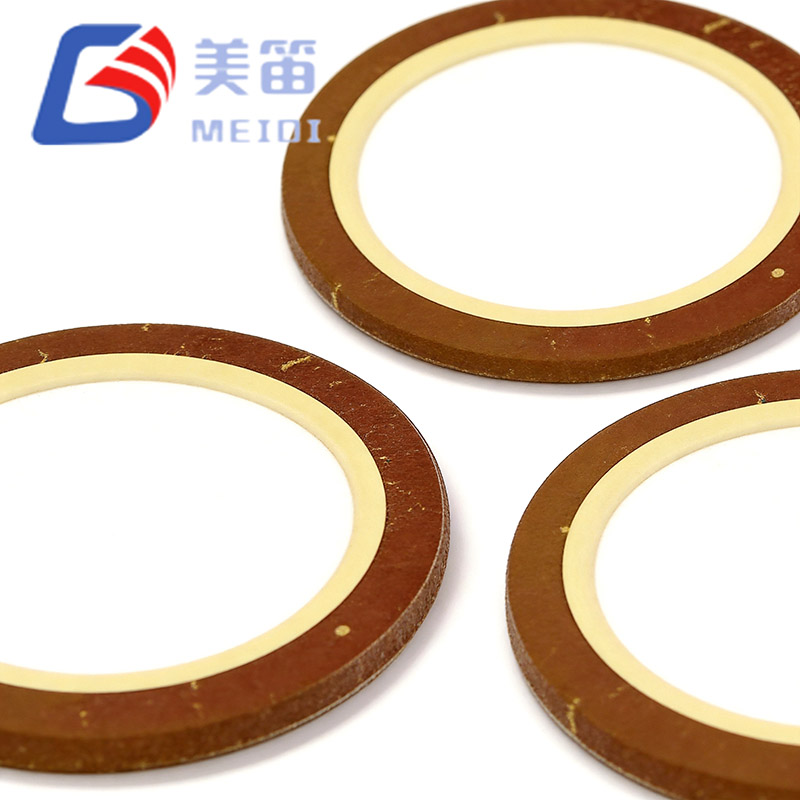

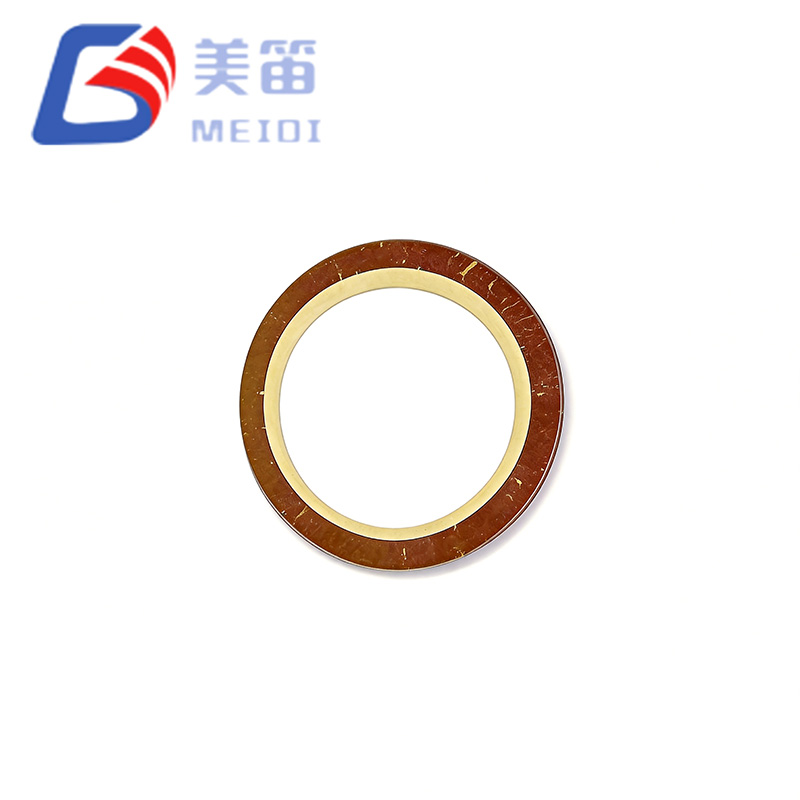

Пьезокерамический зуммерный элемент диаметром 11 мм представляет собой ультратонкий пьезоэлектрический керамический элемент, построенный на латунной подложке и предназначенный для акустических модулей, где доступная высота крайне ограничена. Резонансная частота 7,8 кГц и высокая емкость 12000 пФ позволяют ему воспроизводить четкий звуковой сигнал непосредственно с выхода микроконтроллера 3,3 В, а профиль 0,18 мм позволяет создавать полноценные акустические сборки толщиной менее 1 мм. Такое сочетание компактности, электрического КПД и механической простоты делает этот элемент практичным выбором для носимых устройств, портативных медицинских инструментов и плотных сенсорных плат IoT.
Резонансная частота 7,8 кГц находится в диапазоне, который легко воспринимается и с меньшей вероятностью маскируется низкочастотным шумом окружающей среды, что полезно для потребительских и медицинских товаров внутри помещений.
При толщине всего 0,18 мм керамический блок и подложку можно прикрепить непосредственно к печатной плате или тонкой металлической диафрагме, что позволяет всему звукогенерирующему узлу оставаться ниже 1 мм в высоту.
Емкость 12 000 пФ, измеренная при частоте 120 Гц, представляет собой высокую емкостную нагрузку, которая уменьшает размах напряжения, необходимый для достижения заданного уровня звукового давления, что делает возможным прямое ШИМ-привод 3,3 В.
Латунная подложка обеспечивает хорошую теплопроводность, помогая стабилизировать резонансную частоту во время непрерывной работы и обеспечивая надежную поверхность для пайки или крепления проводящей эпоксидной смолы.
Эквивалентное сопротивление ≤500 Ом ограничивает механическое демпфирование, что позволяет LC-схемам резонансного усиления достигать более высоких коэффициентов добротности и генерировать большую акустическую мощность при низком напряжении питания.
Диапазон рабочих температур от -20°C до +70°C охватывает среду, типичную для бытовой электроники, медицинского оборудования и промышленных датчиков.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Пьезоэлектрический керамический элемент | — |
| Модель | ФТ-11Т-7.8А1 | — |
| Резонансная частота | 7,8 ± 1,0 кГц | Свободный воздух, 25 ℃ |
| Допуск по частоте | ±12,8 % | Согласованность партии |
| Свободная емкость | 12000 ± 30% пФ | При 120 Гц, 1 В (среднеквадратичное значение), 25 ℃ |
| Эквивалентное сопротивление | ≤ 500 Ом | На резонансной частоте |
| Диэлектрические потери (tanδ) | ≤ 5 % | При 120 Гц, 1 В (среднеквадратичное значение) |
| Материал подложки | Латунь | — |

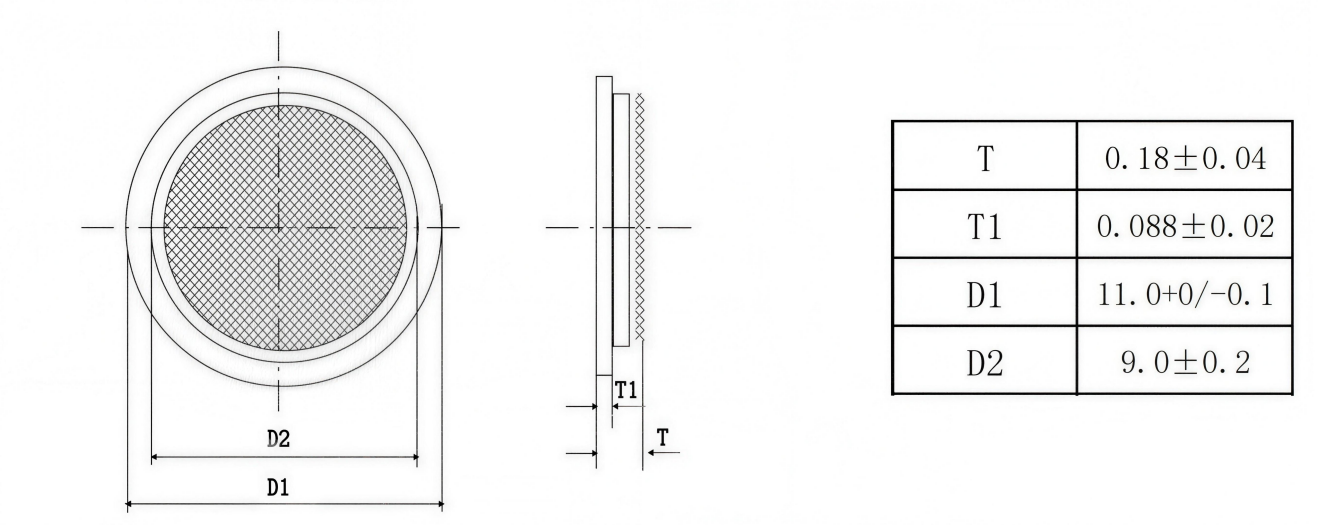

| Диаметр керамического диска (D1) | 11,0 +0/-0,1 мм | — |
| Диаметр активного электрода (D2) | 9,0 ± 0,2 мм | — |
| Общая толщина (Т) | 0,18 ± 0,04 мм | Керамика + подложка |
| Толщина керамики (T1) | 0,088 ± 0,02 мм | ЦТС-слой |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |
| Материал электрода | Серебро (стандарт) | Обожженная серебряная паста |
| Сопротивление изоляции | ≥ 100 МОм (типичное) | При 100 В постоянного тока, 25 ℃ |
| Цель дизайна | Преимущество FT‑11T‑7.8A1 |
| Абсолютная минимальная высота модуля | Пакет керамики и подложки толщиной 0,18 мм позволяет разместить всю акустическую сборку в пределах оболочки толщиной 1 мм. |
| Работа от низковольтной батареи | Высокая емкость 12000 пФ означает, что микроконтроллер с напряжением 3,3 В часто может довести элемент до приемлемого уровня звука без каскада повышения индуктивности. |
| Термическая стабильность в герметичных корпусах | Латунь эффективно распределяет то небольшое количество выделяемого тепла, сохраняя стабильную резонансную частоту во время длительной активации. |
| Эффективная конструкция резонансной схемы | Эквивалентное сопротивление ≤500 Ом обеспечивает низкое демпфирование, поэтому резервуар LC может увеличить напряжение возбуждения с минимальными потерями. |
| Четкое оповещение в тихих помещениях | Частота 7,8 кГц достаточно высока, чтобы избежать шума систем отопления, вентиляции и кондиционирования, и в то же время достаточно низка, чтобы ее можно было легко услышать и обнаружить. |
| Экономичная интеграция больших объемов | Будучи простым элементом, он исключает корпус и клеммы комплектного зуммера, сокращая как стоимость деталей, так и количество этапов сборки. |
Интеллектуальные носимые устройства, включая фитнес-трекеры и умные часы, профиль толщиной 0,18 мм помогает поддерживать небольшую общую толщину продукта, обеспечивая при этом четкие звуковые сигналы уведомлений.
Портативные медицинские диагностические инструменты, такие как глюкометры, пульсоксиметры и цифровые термометры, которые оснащены простым низковольтным звуковым индикатором, не увеличивающим объем.
Сенсорные узлы IoT, от датчиков дверей/окен до детекторов утечки воды, где элемент может управляться непосредственно микроконтроллером с напряжением 3,3 В, а тон достаточно отчетливый, чтобы его можно было заметить в домашней среде.
Промышленные датчики приближения и небольшие панели автоматизации, которым требуется компактный элемент акустической обратной связи, совместимый со стандартными процессами сборки SMD и сквозного монтажа.
Платы управления бытовой техникой в таких продуктах, как микроволновые печи, стиральные машины и индукционные плиты, где голый элемент можно экономично интегрировать в существующую печатную плату.
Игрушечная и новая электроника, для которой требуется простой и недорогой звуковой сигнализатор для интерактивной обратной связи, музыкальных тонов или звуков оповещения.
Компания MEIDI Intelligent Technology производит пьезоэлектрические керамические элементы уже более десяти лет. Полностью интегрированное предприятие компании в Цзянсу, Китай, охватывает все этапы: от подготовки керамического порошка и литья ленты до обжига электродов, поляризации и окончательных электрических испытаний. Работая в рамках системы управления качеством, сертифицированной по стандарту ISO 9001, компания MEIDI обеспечивает отслеживаемость и согласованность каждой производственной партии.
11-миллиметровый пьезокерамический элемент зуммера проходит комплекс производственных испытаний. Резонансная частота каждого устройства измеряется с помощью анализатора импеданса на открытом воздухе, при этом строго соблюдается окно 7,8±1,0 кГц. Емкость проверяют при 120 Гц и 1 В (среднеквадратичное значение), эквивалентное сопротивление проверяют при 500 Ом, а диэлектрические потери проверяют до 5 %. Проверка размеров подтверждает диаметр керамики, диаметр электрода и общую толщину. Термическое старение при +70°C в течение 48 часов подтверждает стабильность поляризации, а паяемость проверяется в соответствии с J‑STD‑002. Код партии, выгравированный на краю подложки, связывает каждую деталь с ее производственной партией и полными протоколами испытаний, которые хранятся в течение десяти лет.
1. Какой метод монтажа рекомендуется для FT‑11T‑7.8A1?
Проводящая серебряная эпоксидная смола является наиболее распространенным выбором для постоянного крепления печатной платы, поскольку она позволяет избежать термического напряжения, которое пайка может вызвать на тонком керамическом слое. Если предпочтительным является паяное соединение, нагрев следует подавать только на край латунной подложки, поддерживая температуру жала ниже 280°C не более трех секунд. Фиксация пружинного контакта также используется, когда элемент необходимо заменять в полевых условиях.
2. Чем звук 7,8 кГц отличается от более низкочастотных зуммеров?
Длина волны 7,8 кГц достаточно коротка, чтобы эффективно работать с очень маленькими полостями, однако частота все еще значительно ниже ультразвукового диапазона, где направленность становится экстремальной и восприятие падает. На практике этот звук отчетливо слышен в обычной комнате, и его нелегко спутать с механическим гулом вентиляторов или двигателей.
3. Может ли FT-11T-7.8A1 работать непрерывно?
Да, непрерывная работа возможна во всем диапазоне от -20°C до +70°C. При прямом питании от GPIO 3,3 В без усиления LC самонагрев незначителен. При более высоких напряжениях возбуждения, полученных за счет резонансного повышения, латунная подложка рассеивает тепло достаточно эффективно, чтобы предотвратить дрейф частоты в открытых или вентилируемых корпусах. Для герметичных конструкций может быть целесообразным уменьшить рабочий цикл или снизить напряжение привода; MEIDI может предоставить данные о сроке службы для конкретных условий эксплуатации.
4. Доступны ли специальные модели электродов или материалы подложки?
Да. В то время как в стандартной конфигурации используется полносторонний серебряный электрод на латунном диске, компания MEIDI может поставлять сегментированные электроды, альтернативные диаметры, покрытие электродов никелем или золотом для повышения коррозионной стойкости, а также подложки из нержавеющей стали или фосфористой бронзы. Индивидуальные заказы подлежат технической проверке, минимальному количеству и увеличенному времени выполнения.
5. Как допуск по емкости влияет на схему резонансного повышения LC?
Номинальная емкость 12000 пФ указана при 120 Гц; на частоте 7,8 кГц эффективная емкость немного падает. Для практической схемы повышения LC обычно используется дроссель емкостью от 4,7 до 10 мГн вместе с небольшим параллельным конденсатором, чтобы обеспечить допуск ±30%. MEIDI предоставляет фактическую измеренную емкость каждого образца, что позволяет разработчикам выбрать точное значение индуктора для своего прототипа.
Чтобы получить рекомендации по компоновке печатной платы, предложения по конструкции акустической полости, расчеты схемы повышения LC, спецификации нестандартных электродов или оптовые цены, отправьте свои требования через контактную форму. Инженеры-разработчики приложений MEIDI обычно отвечают в течение одного рабочего дня, предоставляя документацию, имитационные модели и образцы, сопровождаемые отдельными данными испытаний.
