Резонансная частота: 4,0±0,5 кГц.
Свободная емкость: 25 000/2 600 пФ ± 30 % при 120 Гц.
Эквивалентное сопротивление: ≤ 500 Ом.
Диэлектрические потери: ≤ 5%. Рабочая температура: от -20 °C до +70 °C.
Температура хранения: от -30 °C до +80 °C.
Размеры: Т 0,44 ± 0,04 мм, Т1 0,20 ± 0,02 мм, D1 27,0 +0/-0,1 мм, D2 20,0 ± 0,3 мм.
Свяжитесь с MEIDI, чтобы узнать оптовые цены, бесплатные оценочные образцы или предложение индивидуальной конфигурации.

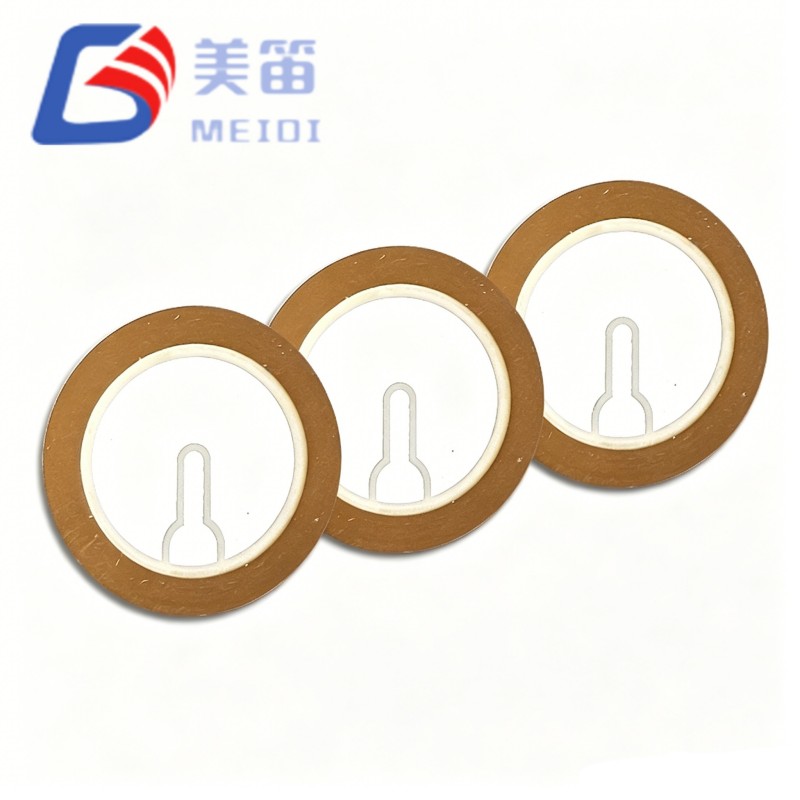

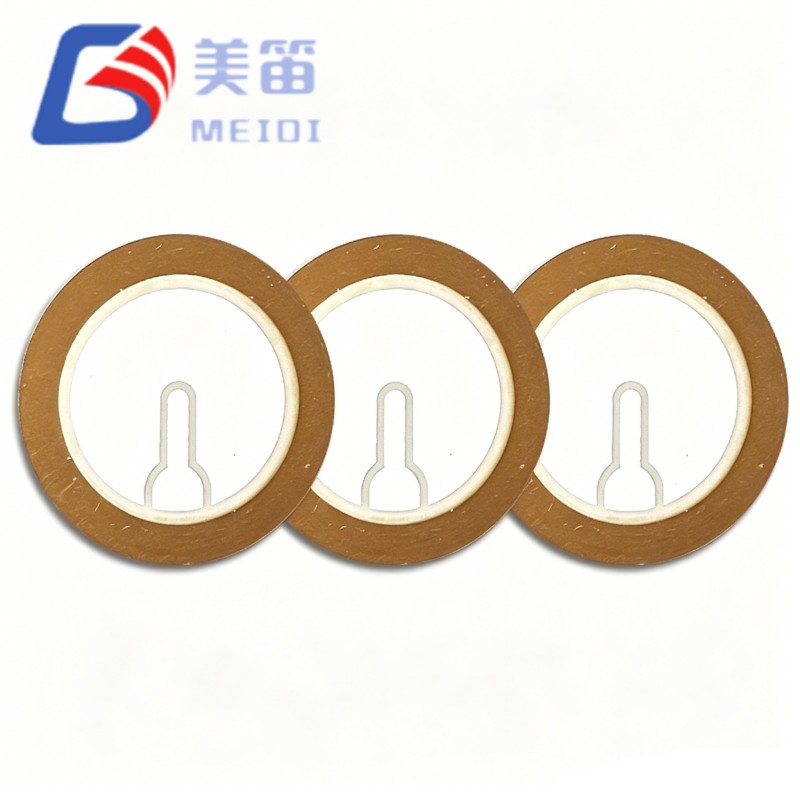

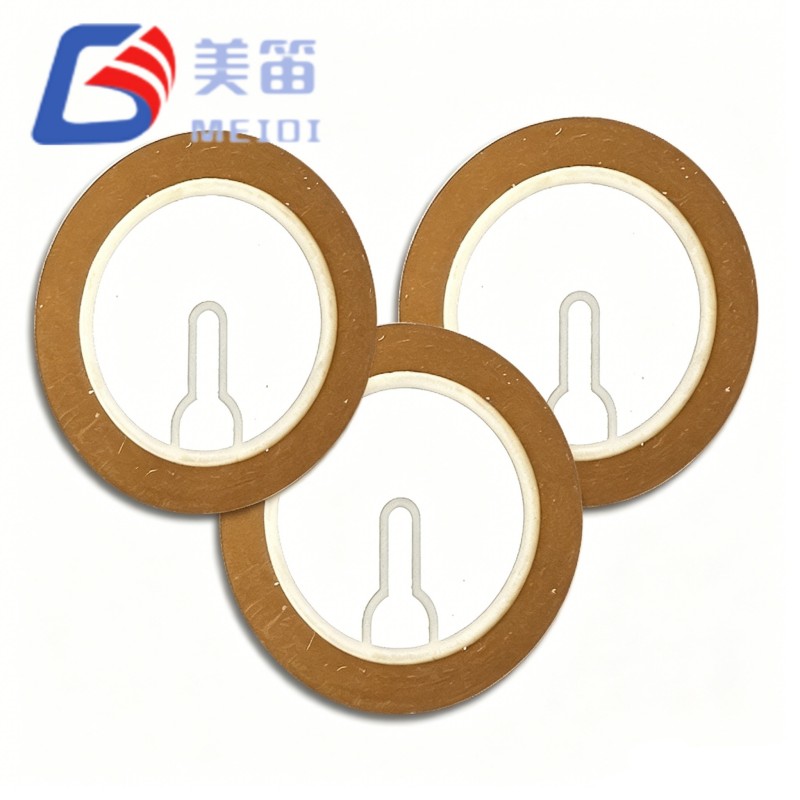

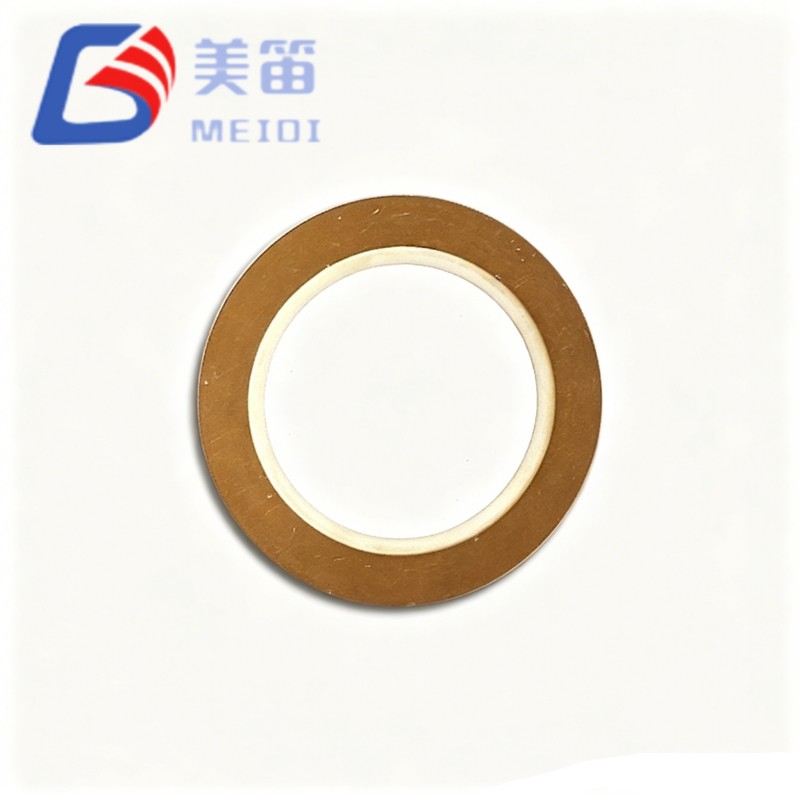

FT-27T-4.0B1-C25 представляет собой пьезокерамический элемент зуммера диаметром 27 мм, прикрепленный к латунной подложке. Предназначен для генерации тональных сигналов в системах звукового оповещения. С резонансной частотой 4,0 кГц и Благодаря компактному профилю толщиной 0,44 мм он легко помещается в акустические корпуса с ограниченным пространством. МЕЙДИ производит этот элемент с использованием процессов контролируемой керамической поляризации и адгезии электродов, обеспечение стабильной производительности всех производственных партий. Его обычно поставляют производители охранная сигнализация, звонки медицинского вызова и индикаторы промышленных панелей.
Резонансная частота: 4,0 ± 0,5 кГц согласно спецификации.
Свободная емкость: 25 000/2 600 пФ ± 30 % при 120 Гц согласно спецификации
Размеры: диаметр 27,0 мм, толщина 0,44 мм согласно спецификации.
Латунная подложка для надежной акустической вибрационной связи
Рабочая температура: от -20 °C до +70 °C в зависимости от спецификации.
| Параметр | Ценить | Единица |
| Тип продукта | Пьезоэлектрический керамический элемент | — |
| Резонансная частота | 4,0 ± 0,5 | кГц |
| Свободная емкость | 25 000/2 600 ± 30% | пФ (при 120 Гц) |
| Эквивалентное сопротивление | ≤ 500 | Ω |
| Диэлектрические потери (tanδ) | ≤ 5% | — |
| Рабочая температура | -20 ~ +70 | °С |
| Температура хранения | -30 ~ +80 | °С |
| Материал подложки | Латунь | — |

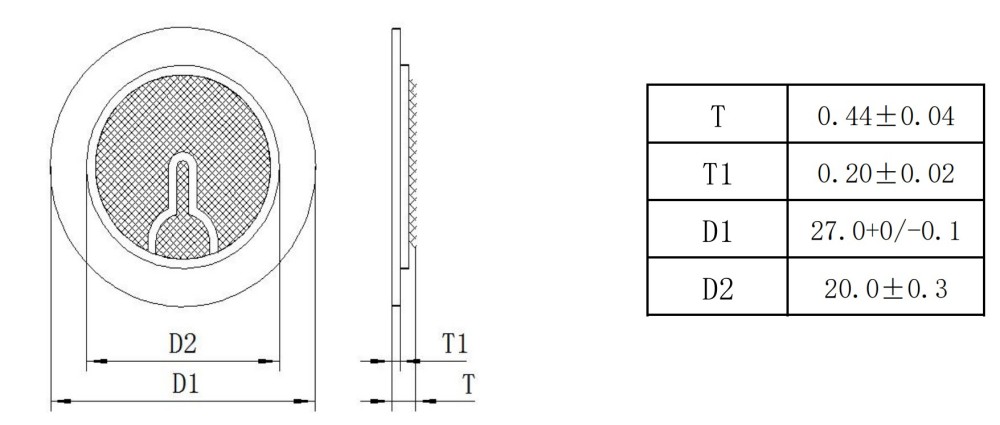

| Общая толщина (Т) | 0,44 ± 0,04 | мм |
| Толщина керамики (T1) | 0,20 ± 0,02 | мм |
| Внешний диаметр (D1) | 27,0 +0 / -0,1 | мм |
| Внутренний диаметр (D2) | 20,0 ± 0,3 | мм |
Панели охранной сигнализации и системы оповещения контроля доступа
Звуковые оповещения медицинского оборудования (мониторы пациента, инфузионные насосы)
Звуковые сигналы приборной панели автомобиля и индикаторы датчиков парковки
Сигнализаторы состояния промышленной панели управления
Устройства умного дома (датчики дверей/окен, детекторы протечек воды)
Портативная бытовая электроника с акустической обратной связью
Пьезокерамический элемент зуммера диаметром 27 мм производится на сертифицированном по стандарту ISO9001 предприятии MEIDI. Наш процесс охватывает подготовка керамического порошка, литье ленты, печать электродов, поляризация и наклеивание на латунные подложки. Каждая производственная партия проверяется на резонансную частоту, емкость и механическая целостность. Благодаря автоматизированному оптическому контролю и проверке акустического отклика, мы поддерживаем стабильную производительность, подходящую для поставок среднего и большого объема. Долгосрочные запасы планирование обеспечивает стабильные сроки выполнения повторных заказов.
1. Не подавайте напряжение привода за пределами номинального рабочего диапазона, указанного для FT-27T-4.0B1-C25. Перенапряжение может вызвать необратимую деполяризацию или разделение подложки.
2. Берите только за латунный край; избегайте прямого давления на керамическую поверхность, чтобы предотвратить микротрещины, которые могут смещать резонансную частоту.
3. Защищайте от агрессивных газов, солевых брызг и конденсата во время хранения и сборки. Коррозия латунной подложки может снизить механическую добротность и уровень выходного сигнала.
4. До монтажа храните элементы в оригинальной запечатанной упаковке. Воздействие высокой влажности может увеличить диэлектрические потери и ухудшить паяемость.
5. При монтаже поддерживайте подложку только по периметру. Ограничение центрального вибрирующая область изменит акустические характеристики и может привести к преждевременному выходу из строя.
О: Стандартный минимальный заказ составляет 1000 штук. Для пробных запусков или изготовления прототипов мы можем поставлять меньшие количества с небольшой корректировкой цены. Пожалуйста, запросите индивидуальное предложение.
О: Да, мы предлагаем бесплатные образцы этого 27-миллиметрового пьезоэлемента квалифицированным OEM-производителям и дистрибьюторам. В зависимости от пункта назначения может взиматься плата за экспресс-доставку.
О: Кастомизация доступна в определенных пределах. Наша команда по исследованиям и разработкам может изменить состав керамики, толщину и рисунок электродов в соответствии с вашей целевой частотой или емкостью. Свяжитесь с нами с вашими требованиями.
О: Продукт производится в соответствии с ISO9001 и может поставляться с сертификатами соответствия RoHS и REACH. Паспорта безопасности материалов и протоколы испытаний доступны по запросу.
О: Элементы упакованы в антистатические проводящие лотки, запечатаны в вакууме влагопоглотителем и помещены в усиленные экспортные коробки. Для отправлений больших объемов поддерживаются специальные варианты маркировки и штрих-кодирования.
Для получения полной спецификации, чертежа или рекомендаций по интеграции FT-27T-4.0B1-C25 27 мм пьезоэлектрический керамический элемент, пожалуйста, свяжитесь с MEIDI и сообщите подробности вашего применения. Наша команда инженеров ответит конкретными рекомендациями в течение одного рабочего дня.
