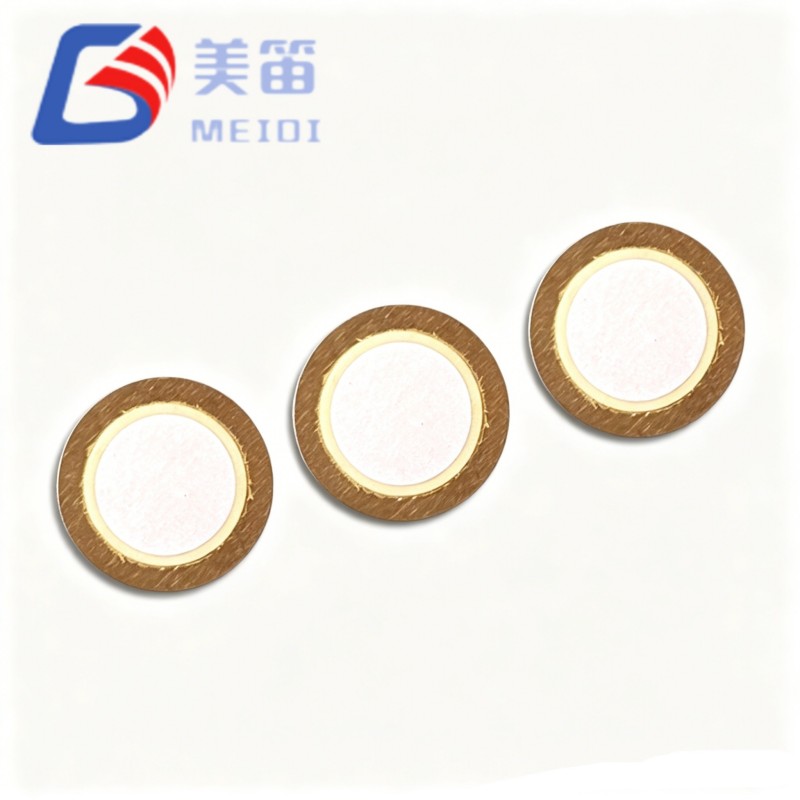

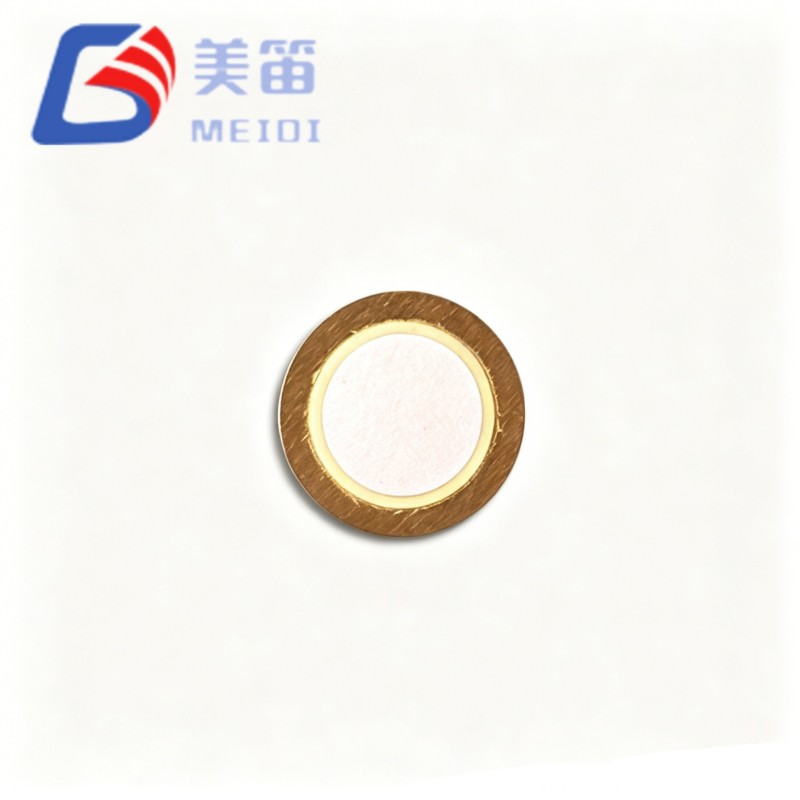

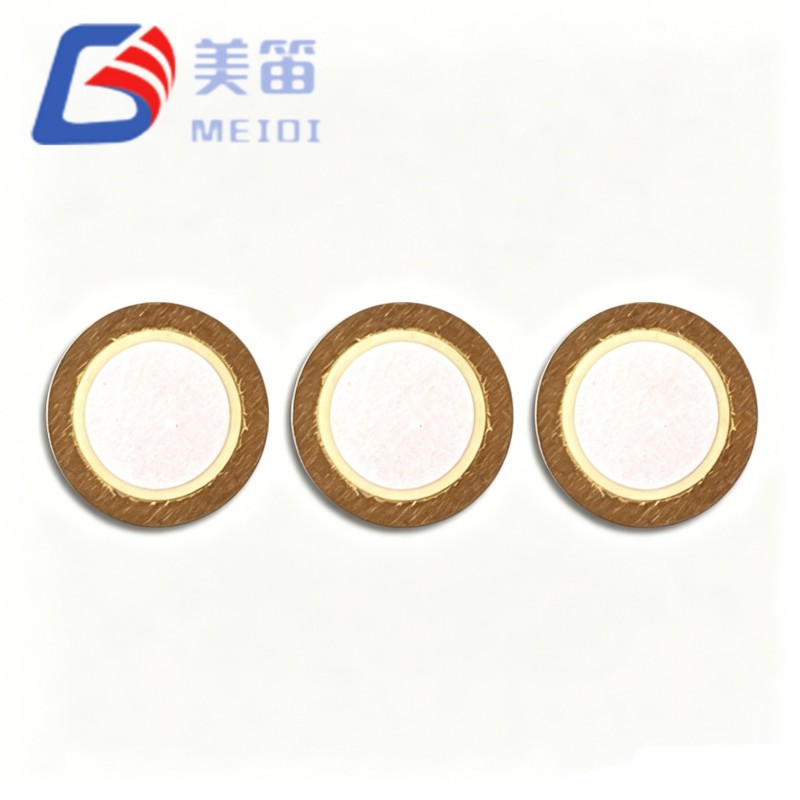

Пьезокерамический зуммер диаметром 12 мм представляет собой компактный пьезоэлектрический керамический диск диаметром 12 мм, прикрепленный к латунной подложке. предназначен для генерации высокочастотных тонов в конструкциях с ограниченным пространством. С резонансной частотой 8,0 кГц и ультратонким профилем всего 0,18 мм, этот элемент хорошо подходит для миниатюрных модули оповещения в носимых устройствах, портативных медицинских инструментах и тонких датчиках безопасности. МЭИДИ производит этот элемент под строго контролируемыми процессами поляризации и печати электродов, обеспечивая стабильная частотная характеристика и однородность емкости для всех производственных партий. Наше собственное автоматизированное производство и строгие испытания обеспечивают надежную работу. как для прототипирования, так и для крупносерийных поставок OEM.
Резонансная частота: 8,0 ± 1,0 кГц согласно спецификации.
Свободная емкость: 17 000 пФ ± 30 % при 120 Гц согласно спецификации.
Размеры: диаметр 12,0 мм, толщина 0,18 мм согласно спецификации.
Латунная подложка для надежной акустической вибросвязи
Рабочая температура: от -20 °C до +70 °C в зависимости от спецификации.
| Параметр | Ценить | Единица |
| Тип продукта | Пьезоэлектрический керамический элемент | — |
| Резонансная частота | 8,0 ± 1,0 | кГц |
| Свободная емкость | 17 000 ± 30% | пФ (при 120 Гц) |
| Эквивалентное сопротивление | ≤ 300 | Ω |
| Диэлектрические потери (tanδ) | ≤ 5% | — |
| Рабочая температура | -20 ~ +70 | °С |
| Температура хранения | -30 ~ +80 | °С |
| Материал подложки | Латунь | — |

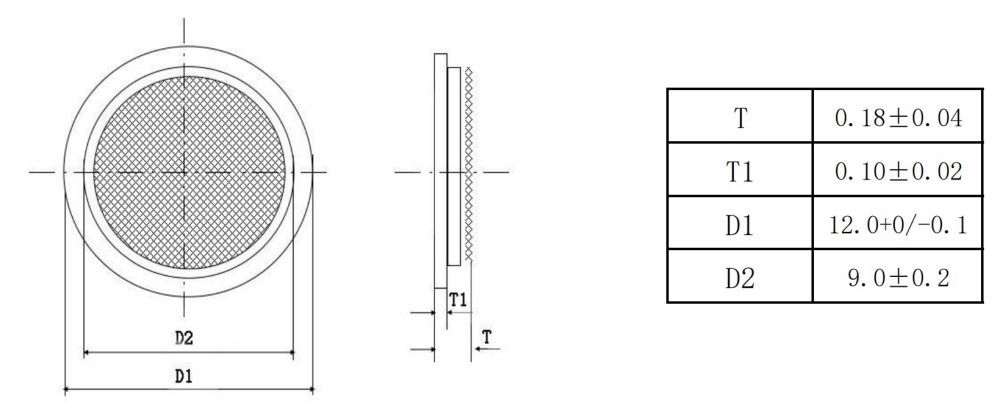

| Общая толщина (Т) | 0,18 ± 0,04 | мм |
| Толщина керамики (T1) | 0,10 ± 0,02 | мм |
| Внешний диаметр (D1) | 12,0 +0 / -0,1 | мм |
| Внутренний диаметр (D2) | 9,0 ± 0,2 | мм |
Носимые мониторы здоровья и фитнес-трекеры
Портативные медицинские диагностические приборы (глюкометры, пульсоксиметры)
Тонкие бирки безопасности и датчики контакта окон/дверей
Миниатюрные модули сигнализации IoT и концентраторы умного дома
Портативные промышленные тестеры и измерительные приборы
Компактная бытовая электроника, требующая высокочастотной звуковой обратной связи
Компания MEIDI занимается производством акустических компонентов с 2011 года. Наша производственная база в провинции Цзянсу работает более 500 сотрудников и имеется несколько автоматизированных сборочных линий с Ежемесячная производительность превышает 50 миллионов элементов зуммера. 12-миллиметровый пьезокерамический элемент зуммера обладает преимуществами этот масштаб: подготовка керамического порошка, литье ленты, трафаретная печать электродами, поляризация, и приклеивание подложки выполняются собственными силами, что позволяет нам осуществлять жесткий контроль над чистота материала и стабильность процесса.
Перед отправкой все элементы проходят 100% тестирование резонансной частоты и емкости. Наше качество система, сертифицированная по стандарту ISO9001, также включает входной контроль материалов, внутрипроизводственные проверки, и окончательная акустическая проверка. Этот сквозной контроль гарантирует, что каждая партия соответствует одинаковые характеристики, заказываете ли вы 1000 штук или 1 000 000.
1. Не подавайте напряжение привода, превышающее номинальный рабочий диапазон FT-12T-8.0A1. Перенапряжение может привести к необратимой деполяризации или расслоению керамического слоя.
2. Берите только за латунный край. Прямое давление на керамическую поверхность может привести к появлению микротрещин. которые смещают резонансную частоту и уменьшают акустическую мощность.
3. Избегайте воздействия агрессивных газов, соляного тумана или высокой влажности во время хранения и сборки. Окисление латунной подложки может ухудшить механическую добротность и паяемость.
4. До использования храните элементы в оригинальной запечатанной упаковке. Поглощение влаги увеличивается диэлектрические потери и могут ускорить износ электродов.
5. Установите элемент с опорой только по периметру подложки. Ограничение центрального вибрирующая область изменит акустический отклик и может привести к преждевременному выходу из строя.
О: Стандартный минимальный заказ составляет 1000 штук. Меньшие пробные партии могут быть организованы по небольшой цене. регулировка. Пожалуйста, свяжитесь с нашим отделом продаж для получения индивидуального предложения.
О: Да, бесплатные образцы доступны квалифицированным OEM-производителям и разработчикам продукции. Экспресс-доставка Стоимость может взиматься в зависимости от пункта назначения.
О: Настройка поддерживается в пределах возможных диапазонов. Наша команда исследований и разработок может настроить керамический состав, рисунок электродов и толщина подложки в соответствии с вашими конкретными требованиями. Пожалуйста, поделитесь своим целевые параметры для технико-экономического обоснования.
О: MEIDI сертифицирована по стандарту ISO9001. Для FT-12T-8.0A1 мы можем обеспечить соответствие RoHS и REACH. заявления, а также отчеты об испытаниях конкретной партии по запросу.
A: Элементы упаковываются в антистатические лотки и вакуумные пакеты с влагопоглотителем, а затем помещаются в усиленных экспортных картонных коробках. Для заказов больших объемов возможна индивидуальная маркировка и штрих-кодирование.
Чтобы запросить полное техническое описание, габаритные чертежи или руководство по интеграции для FT-12T-8.0A1 Пьезоэлектрический керамический элемент диаметром 12 мм. Пожалуйста, свяжитесь с MEIDI и сообщите подробности вашего применения. Наша команда инженерной поддержки ответит конкретными техническими рекомендациями в течение одного рабочего дня.
