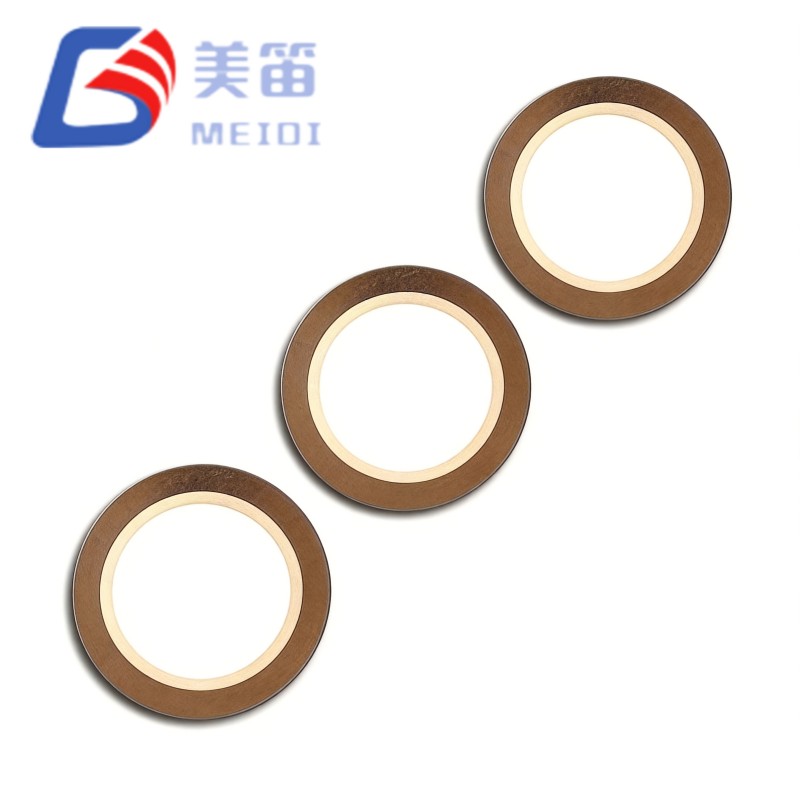

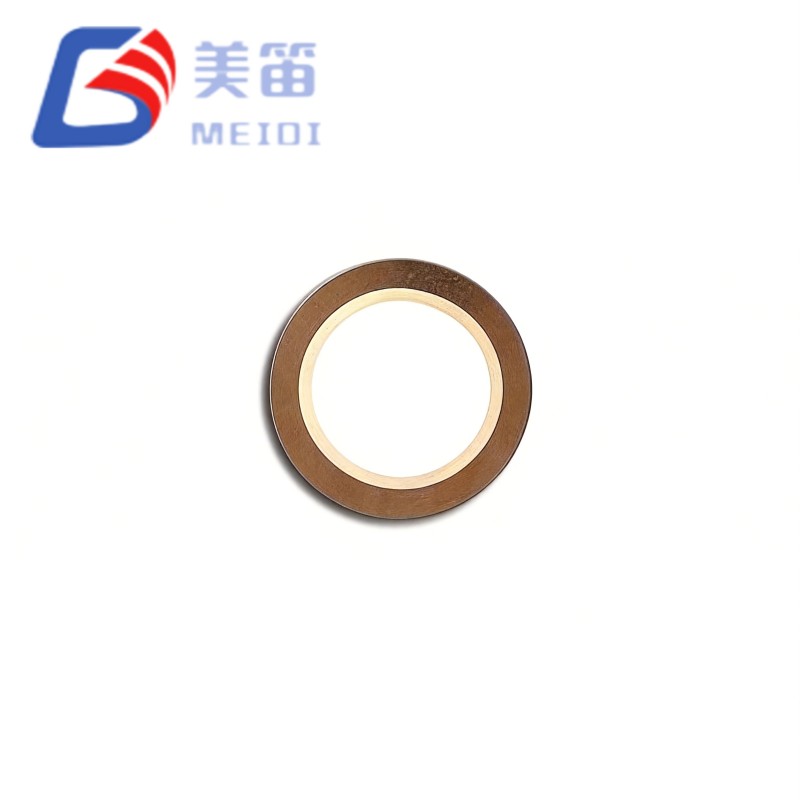

Пьезокерамический зуммерный элемент 12,5 мм представляет собой пьезоэлектрический керамический элемент с латунной подложкой и активным диаметром 12,5 мм, предназначенный для встроенных акустических модулей, которым требуется более высокое звуковое давление из ограниченных объемов полостей. Его резонансная частота 7,8 кГц поддерживается с жестким допуском ±0,8 кГц, а емкость 12000 пФ позволяет управлять им напрямую от выводов микроконтроллера 3,3 В или от простых повышающих LC-схем. Этот элемент построен на той же производственной платформе, что и серия MEIDI FT-11T, что обеспечивает простой путь обновления для конструкций, которым требуется повышенная акустическая мощность без переделки электрического интерфейса.
Активная керамика диаметром 12,5 мм обеспечивает на 29% большую излучающую площадь по сравнению с семейством FT-11T диаметром 11,0 мм, что способствует большему смещению и улучшенному низкочастотному отклику в небольших корпусах.
Резонансная частота указана на уровне 7,8 кГц с допуском ±10,3%, что более узкое окно, чем ±12,8%, типичное для FT-11T-7.8A1, что помогает поддерживать одинаковый тональный характер во всех производственных партиях.
Номинальная емкость 12 000 пФ при частоте 120 Гц представляет собой высокую емкостную нагрузку, которая хорошо подходит для низковольтного управления от линий 3,3 В MCU GPIO во встроенных модулях с батарейным питанием.
Эквивалентное сопротивление указано при значении ≤300 Ом, что на 40 % ниже, чем ≤500 Ом серии FT-11T, что позволяет использовать топологии резонансного повышения с более высокой добротностью и большим коэффициентом умножения напряжения.
Общая толщина составляет 0,19 мм, что позволяет сохранить профиль компонента менее 0,2 мм, что позволяет интегрировать его в сверхтонкие акустические сборки.
Латунная подложка с обожженным серебряным электродом изготовлена из того же набора материалов, что и серия FT, что обеспечивает предсказуемое тепловое поведение и возможность пайки.
Увеличенный керамический диск диаметром 12,5 мм увеличивает активную зону трансдукции; степень акустического улучшения зависит от конструкции полости, нагрузки на диафрагму и схемы возбуждения, но дополнительная площадь обеспечивает измеримое преимущество в компактных модулях.
Изменение частоты от партии к партии ограничено ±0,8 кГц, что поддерживает многоэлементные массивы и линейки потребительских товаров, где важно однородное качество звука.
Эквивалентное сопротивление ≤300 Ом снижает механические потери на демпфирование, позволяя схемам резонансного усиления достигать более высокого коэффициента добротности и большего усиления по напряжению от одного и того же источника питания.
При 12000 пФ емкость идентична емкости FT-11T-7.8A1, поэтому ту же топологию схемы управления можно повторно использовать при переходе на элемент большего диаметра.
Общая толщина 0,19 мм, состоящая из слоя PZT толщиной 0,09 мм на латунной диафрагме, позволяет использовать стопки акустических модулей толщиной менее 1 мм и прямое соединение печатных плат.
Диаметр активного электрода 9,5 мм пропорционально уменьшен по сравнению с электродом диаметром 9,0 мм в FT-11T-7.8A1, обеспечивая оптимальное распределение электрического поля для резонанса 7,8 кГц.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Пьезоэлектрический керамический элемент | — |
| Модель | ФТ‑12,5Т‑7,8А1 | — |
| Резонансная частота | 7,8 ± 0,8 кГц | Свободный воздух, 25 ℃ |
| Допуск по частоте | ±10,3 % | Согласованность партии |
| Свободная емкость | 12000 ± 30% пФ | При 120 Гц, 1 В (среднеквадратичное значение), 25 ℃ |
| Эквивалентное сопротивление | ≤ 300 Ом | На резонансной частоте |
| Диэлектрические потери (tanδ) | ≤ 5 % | При 120 Гц, 1 В (среднеквадратичное значение) |
| Материал подложки | Латунь | — |

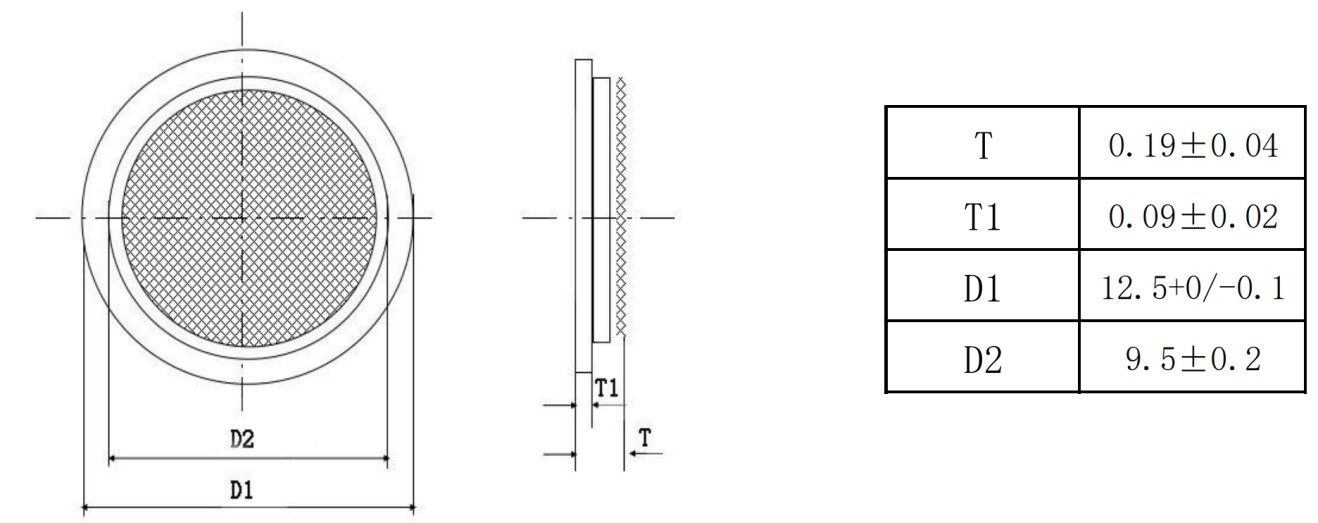

| Диаметр керамического диска (D1) | 12,5 +0/-0,1 мм | — |
| Диаметр активного электрода (D2) | 9,5 ± 0,2 мм | — |
| Общая толщина (Т) | 0,19 ± 0,04 мм | Керамика + подложка |
| Толщина керамики (T1) | 0,09 ± 0,02 мм | ЦТС-слой |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |
| Материал электрода | Серебро (стандарт) | Обожженная серебряная паста |
| Сопротивление изоляции | ≥ 100 МОм (типичное) | При 100 В постоянного тока, 25 ℃ |
Устройства «умного дома», такие как видеодомофоны, интеллектуальные колонки и термостаты, выигрывают от большей излучающей площади, которая обеспечивает более полный звук благодаря компактным внутренним полостям, типичным для этих продуктов.
Акустические модули медицинского оборудования, в том числе инфузионные насосы, мониторы пациентов и аппараты для диализа, основаны на жестком допуске по частоте, обеспечивая постоянный звуковой сигнал во всех производимых устройствах.
Промышленные сенсорные панели и терминалы HMI могут использовать более низкое эквивалентное сопротивление для получения более высокого звукового давления от существующих драйверов схемы управления 24 В без изменения компонентов ступени привода.
Внутренняя автомобильная электроника, такая как напоминания о непристегнутых ремнях безопасности и индикаторы зарядки электромобилей, может обеспечить требуемый уровень шума при меньших объемах полости благодаря увеличенной площади диафрагмы.
Бытовая техника, такая как стиральные машины и холодильники, может достигать той же акустической мощности при более низком напряжении возбуждения, что может снизить общую стоимость материалов.
Многоэлементные акустические решетки и синхронизированные системы оповещения выигрывают от узкого разброса частот, который сводит к минимуму ощутимые биения и несогласованность тонов между соседними устройствами.
| Требование | Атрибут FT‑12.5T‑7.8A1 |
| Повышенный уровень звукового давления при том же напряжении возбуждения | Диаметр 12,5 мм обеспечивает большую зону трансдукции, что может повысить звуковое давление на несколько децибел по сравнению с элементом диаметром 11,0 мм в эквивалентной полости. |
| Стабильное качество звука на протяжении всего производства | Допуск по частоте ±10,3% уменьшает различия между устройствами, поддерживая требования бренда к единообразному звуку продукта. |
| Эффективное резонансное усиление | Эквивалентное сопротивление ≤300 Ом позволяет схемам повышения LC достигать более высокого коэффициента умножения, извлекая больше акустической мощности из низковольтной шины. |
| Простая миграция платформы | Емкость 12000 пФ и резонанс 7,8 кГц соответствуют FT-11T-7.8A1, поэтому необходимо увеличить только рисунок контакта печатной платы для соответствия диаметру 12,5 мм. |
| Более насыщенный низкочастотный характер | Уменьшенная жесткость на единицу площади большего керамического диска улучшает субрезонансное смещение, способствуя заметно более полному звуку в небольших корпусах. |
| Отвод тепла в герметичных камерах | Латунная подложка толщиной 12,5 мм обеспечивает больший тепловой интерфейс, помогая стабилизировать резонансную частоту во время непрерывной работы. |
Пьезокерамический зуммерный элемент диаметром 12,5 мм представляет собой емкостную нагрузку 12 000 пФ с последовательным сопротивлением 300 Ом или менее при резонансе. Эта комбинация поддерживает топологии резонансного усиления, в которых дроссель размещается параллельно элементу, образуя резервуар с высокой добротностью. Поскольку сопротивление ниже, чем у серии FT-11T, достижимая добротность и коэффициент усиления по напряжению выше; однако контурный ток также увеличивается, поэтому катушка индуктивности должна иметь соответствующий номинал. Инженеры по применению MEIDI могут предоставить эталонные проекты и рекомендации по компонентам для конкретных требований по напряжению и акустике.
Компания MEIDI Intelligent Technology производит пьезоэлектрические керамические элементы уже более десяти лет. Вертикально интегрированное предприятие компании в Цзянсу, Китай, занимается подготовкой керамического порошка, литьем ленты, трафаретной печатью серебряных электродов, высокотемпературным спеканием, поляризацией и окончательными электрическими испытаниями. Сертифицированная по стандарту ISO 9001 система качества и специальная лаборатория по обеспечению надежности обеспечивают согласованность и отслеживаемость каждой партии.
Пьезокерамический зуммерный элемент диаметром 12,5 мм изготовлен с улучшенным контролем процесса, обеспечивающим жесткий допуск по частоте и низкое эквивалентное сопротивление по всему диаметру. Каждая производственная партия подвергается 100% измерению резонансной частоты в анализаторе импеданса на открытом воздухе, при этом единицы, выходящие за пределы окна 7,8±0,8 кГц, отбраковываются. Эквивалентное сопротивление проверяется при значении ≤300 Ом для выявления дефектов покрытия электродов или неполной поляризации. Емкость проверяют при 120 Гц и 1 В (среднеквадратичное значение), чтобы подтвердить номинальное значение 12 000 пФ в пределах ±30 %, а диэлектрические потери проверяют, чтобы убедиться, что tanδ остается ниже 5 %. Проверка размеров охватывает диаметр керамики, диаметр электрода и общую толщину в соответствии со спецификацией. Испытания на термическое старение и оценка паяемости проводятся выборочно. Код партии, выгравированный на краю подложки, обеспечивает полную прослеживаемость партии прессования, профиля спекания и индивидуальных протоколов испытаний, которые сохраняются в течение десяти лет.
1. На какой прирост производительности можно рассчитывать при переходе с FT-11T-7.8A1 на FT-12.5T-7.8A1?
Большая активная площадь обычно увеличивает акустическую мощность при заданном напряжении возбуждения и полости. Более низкое эквивалентное сопротивление позволяет схемам резонансного усиления достигать более высокого коэффициента умножения. Фактическое улучшение зависит от конфигурации корпуса, диафрагмы и привода; MEIDI может помочь оценить ожидаемую производительность с учетом вашей конкретной механической конструкции.
2. Требуется ли для элемента диаметром 12,5 мм акустическая полость большего размера, чем для элемента диаметром 11,0 мм?
Более глубокая полость обычно выгодна при увеличении диаметра элемента, поскольку она обеспечивает лучшую нагрузку на резонансной частоте. Диаметр полости также должен быть больше диаметра керамического диска, чтобы избежать возникновения радиальной вибрации. Для чрезвычайно компактных конструкций альтернативой может быть прикрепление элемента к тонкой металлической пластине, которая действует как распределенный радиатор.
3. Почему эквивалентное сопротивление ниже, чем у серии FT‑11T?
Сокращение достигается за счет большей площади электродов и оптимизированной толщины слоя PZT для формата 12,5 мм. Более низкое сопротивление улучшает добротность резонансных цепей повышения, но также увеличивает циркулирующий ток в резервуаре; Размер дросселя должен быть рассчитан на выдержку такого более высокого тока.
4. Можно ли использовать FT-12.5T-7.8A1 вместе с элементами FT-11T в многочастотной решетке?
Да, но разные диаметры требуют отдельных площадок печатной платы и размеров полостей. Когда одновременно воздействуют на разные резонансные частоты, могут возникать слышимые частоты биений. Для чистой двухтональной работы обычно лучше управлять элементами последовательно или выбирать частоты, разделенные минимум 3 кГц. Если необходима фазовая когерентность, при проектировании резонатора следует учитывать различные импедансы излучения.
5. Какие изменения в разводке печатной платы необходимы для внедрения FT-12.5T-7.8A1?
Медную площадку под керамическим диском следует увеличить с 11,0 мм до 12,5 мм, сохранив ту же ширину кольцевого кольца для крепления припоем или проводящей эпоксидной смолой. Центральное отверстие с зазором, если оно используется, должно увеличиться примерно с 3,0 мм до 4,0 мм. Зона защиты компонента под элементом должна иметь диаметр около 13,5 мм. Значения компонентов схемы управления могут остаться прежними, но может потребоваться переоценка дросселя, чтобы он мог выдерживать более высокий циркулирующий ток в усиленной конструкции.
Чтобы получить информацию о схемах интеграции печатных плат, рекомендациях по конструкции полостей для элементов диаметром 12,5 мм, оптимизации схемы резонансного усиления LC, поддержке перехода с серии FT-11T или оптовых ценах, отправьте свои требования через контактную форму. Инженеры по применению MEIDI обычно отвечают в течение одного рабочего дня, предоставляя техническую документацию, имитационные модели и образцы блоков оценки, сопровождаемые отдельными данными испытаний.
