Многие компании могут указатьпьезо-зуммер, но меньшее количество может поддерживать стабильный экспортный бизнес, полезную техническую связь и надежность повторных заказов. Для групп OEM-поставщиков задача заключается не просто в поиске завода по производству зуммеров. Выбор производителя пьезозуммера может обеспечить полный бизнес-процесс, связанный с деталью.
Импортеры и отделы закупок обычно получают лучшие результаты, если одновременно сравнивают соответствие продукта и повседневную работу поставщиков. В котировке указано, сколько стоит одна партия звонков; он ничего не говорит вам о том, как будет звучать четвертая партия или как быстро будет получен ответ на измененный рисунок зуммера.

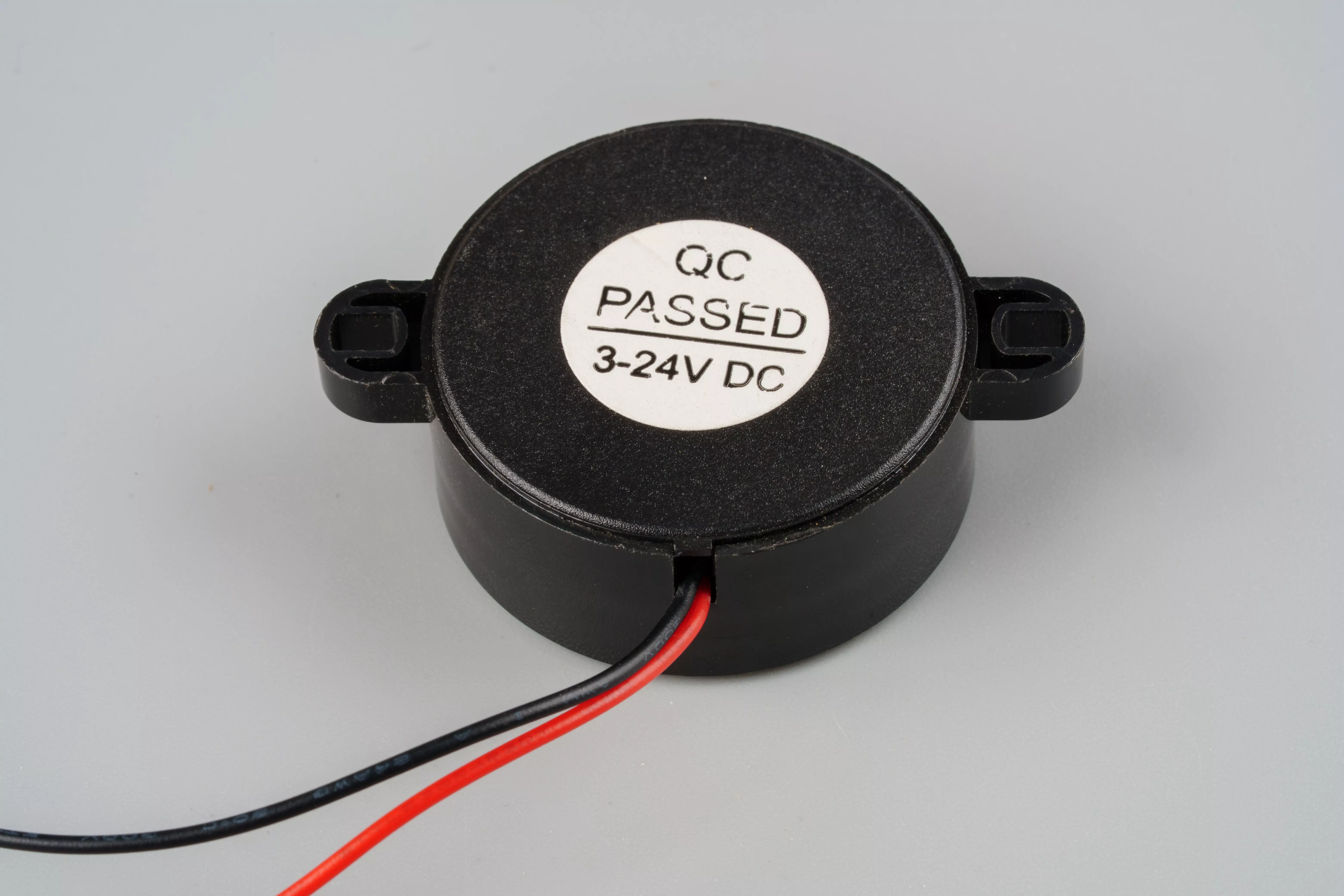

Серьезный производитель пьезозуммеров должен поддерживать более одной стандартной модели. Покупатели должны подтвердить, может ли поставщик охватить основные направления, которые могут потребоваться современным OEM-проектам, поскольку первый заказ редко бывает последним. Платформа детектора дыма включается с помощью активного зуммера, проходящего через отверстие, а затем добавляетсяSMD зуммердля более новой платы необходим герметичный корпус зуммера для наружного варианта. Если эти три звонка производятся на трех заводах, покупатель квалифицирует три системы качества вместо одной.
| Возможности поставщика | Почему это важно для покупателей |
|---|---|
| Диапазон активного и пассивного зуммера | Поддерживает различные стратегии звука продукта без смены поставщика. |
| Варианты SMD и сквозного зуммера | Помогает согласовать звуковой сигнал с уже имеющимся процессом сборки. |
| Герметичные или водонепроницаемые изделия с зуммером | Улучшает пригодность для наружного, мытья и промышленного использования. |
| Разнообразие напряжений и корпусов | Поддерживает несколько платформ OEM-продуктов на одном утвержденном источнике зуммера. |
| Пьезокерамические элементы зуммера | Позволяет интегрировать зуммер в собственный корпус клиента. |
Попросите производителя пьезозуммера указать данные по семействам, а не по одному номеру детали. На практике способная фабрика должна справлятьсяактивные пьезоэлектрические зуммеры(встроенный генератор, управляемый постоянным током),пассивные пьезоэлектрические зуммеры(внешний диск, тон задается главным MCU),электромагнитные зуммерыв магнитно-активных имагнитный пассивныйформы,SMD зуммерыдля сборки оплавлением,серия зуммеров Pogo-Pinдля сборки модуля без инструментов извуковые сигналы тревогивыше 95 дБ. Страхование — это самое дешевое снижение риска, доступное на этапе отбора, и это первое, что добровольно предложит хороший производитель пьезозуммеров.
Цена важна, но техническое несоответствие может привести к большим потерям из-за повторной выборки, изменения дизайна и задержек доставки. Покупателям следует сначала запросить ключевые данные об электрических и акустических зуммерах, а только потом сравнивать цифры между поставщиками. Производитель пьезозуммеров, который отвечает полным набором параметров за один проход, обычно также быстро отвечает, когда изменение происходит ближе к дате производства.
| Параметр | Что просить |
|---|---|
| Номинальное напряжение и потребляемый ток | Напряжение зуммера в В постоянного тока или В размах, плюс максимальный ток в мА при этом напряжении. |
| Уровень звукового давления | Уровень звукового давления зуммера в дБс указанным испытательным расстоянием и условиями езды |
| Резонансная частота | Частота в Гц и допуск, поскольку выходной сигнал зуммера выходит за пределы резонанса. |
| Размеры упаковки и монтаж | Площадь зуммера в мм и тип детали: сквозное отверстие, проводной вывод или SMD оплавлением. |
| Диапазон рабочих температур | Заявленный диапазон срабатывания зуммера в °C, а также степень герметичности или IP, если применимо. |
В таблице ниже перечислены типичные крупносерийные модели из производственного каталога Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI). Все значения взяты из наших собственных спецификаций — цифры не являются приблизительными. Любой производитель пьезозуммеров, который вы внесете в список, должен быть в состоянии изготовить стол для зуммера такой формы по запросу.
| Модель | Тип | Напряжение | Резонансная частота. | Мин. СПЛ | Текущий | Размеры (мм) | Темп. Диапазон |
|---|---|---|---|---|---|---|---|
| ХНР-1207ПА5.0 | Пассивный пьезоэлектрический | 5,0 В (пик-пик) | 4000 ± 500 Гц | ≥ 80 дБ | ≤ 10 мА | Φ12,5 × 7,0 | от −20 до +70 °С |
| ХНР-1255ПА6.5 | Пассивный пьезоэлектрический | 5,0 В (пик-пик) | 4000 ± 500 Гц | ≥ 80 дБ | ≤ 10 мА | Φ12,5 × 5,5 | от −20 до +70 °С |
| ХНР-1707 | Пассивный пьезоэлектрический | 5,0 В (пик-пик) | 4000 ± 500 Гц | ≥ 85 дБ | ≤ 10 мА | Φ17,0 × 7,5 | от −20 до +70 °С |
| ХНР-2207ПА10 | Пассивный пьезоэлектрический (пружинный штифт) | 3,0 В (пик-пик) | 2000 ± 500 Гц | ≥ 75 дБ | ≤ 3 мА | Φ22,0 × 7,0 | от −20 до +70 °С |
| HNB09A05 | Электромагнитный (активный) | 5 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ9,0 × 5,5 | от −20 до +70 °С |
| ХНТ-9042-05 | Электромагнитный (активный) | 5 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ9,0 × 4,2 | от −20 до +70 °С |
| ТМБ12А05 | Электромагнитный (активный) | 5 В постоянного тока | 2400 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ12,0 × 9,5 | от −20 до +70 °С |
| ТМБ12А12 | Электромагнитный (активный) | 12 В постоянного тока | 2700 ± 300 Гц | ≥ 88 дБ | ≤ 30 мА | Φ12,0 × 9,5 | от −20 до +70 °С |
| ТМБ12А24 | Электромагнитный (активный) | 24 В постоянного тока | 2400 ± 300 Гц | ≥ 90 дБ | ≤ 30 мА | Φ12,0 × 9,5 | от −20 до +70 °С |
| ХМБ1275-05Б | Электромагнитный (активный) | 5 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ12,0 × 7,5 | от −20 до +70 °С |
| ХН-2512 | Электромагнитный (пассивный) | 5/12 В постоянного тока | 800 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ12,0 × 9,0 | от −20 до +70 °С |
| QMB-09B-05 | Электромагнитный (пассивный) | 5 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 60 мА | Φ9,0 × 5,5 | от −20 до +70 °С |
| ХН-1206 | Электромагнитный (пассивный) | 5 В постоянного тока | 2,0/2,4/2,7 кГц | ≥ 85 дБ | ≤ 60 мА | Φ12,0 × 9,0 | от −20 до +70 °С |

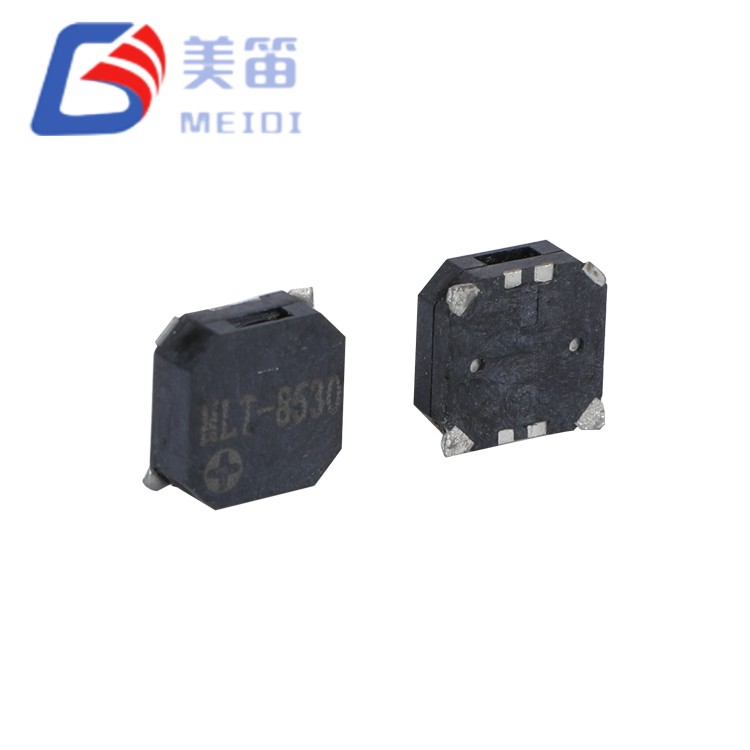

| МЛТ-8530 | SMD электромагнитный (пассивный) | 5 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 80 мА | 8,5 × 8,5 × 3,0 | от −20 до +70 °С |

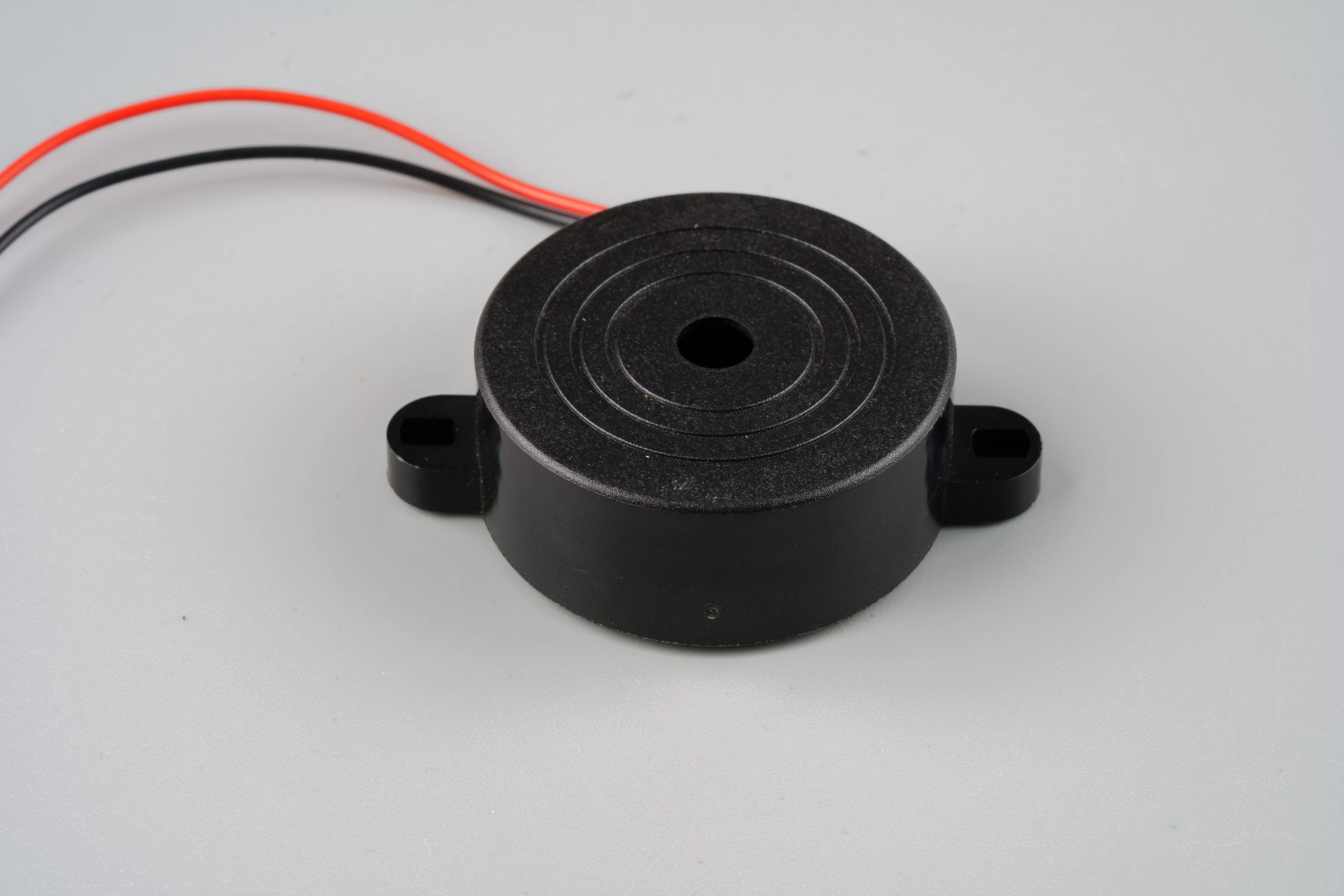

Покупатели иногда рассматривают пьезо- и магнитный зуммер как два способа купить один и тот же звуковой сигнал. Это не так. На платах, чувствительных к питанию или на платах с ограниченным пространством, путь пьезозуммера обычно является более чистым выбором, поскольку он потребляет меньший ток и занимает меньшую площадь, а статическую емкость керамического элемента легче управлять от маломощного вывода MCU. Магнитный зуммер занимает свое место, когда проекту требуется другой характер тона или особое поведение привода, которое не обеспечивает вариант пьезозуммера. Таблица сохраняет компромисс на уровне, который фактически влияет на решение о выборе поставщика.
| Область сравнения | Пьезо-зуммер | Магнитный зуммер |
|---|---|---|
| Потребность в мощности | Обычно ниже | Обычно выше |
| Компактный дизайн подходит | Часто сильнее | Часто более ограниченный |
| Экономичный дизайн | Обычно лучше | Обычно менее благоприятно |
| Требования к приводу | Нужен генератор или управляемый сигнал | Активные типы работают от обычного постоянного тока |
| Тональный характер | Более четкое и более высокое оповещение | Более насыщенный и полный тон |
| Типичное направление использования | Сигнализация, бытовая техника, портативная электроника | Индикаторы и альтернативные тональные приложения |
Практический тест прост: если в конструкции уже есть запасной выход ШИМ и бюджет в милливаттах, попросите у производителя пьезозуммера пассивный зуммер. Если на плате нет ни того, ни другого, попросите активный зуммер и примите более высокий ток. Решение об этом до выборки позволяет сохранить полный цикл пересмотра.
Попадание в шорт-лист одной модели — распространенная ловушка. Первый заказ может представлять собой один активный зуммер, но для второй линейки продуктов обычно требуется зуммер SMD, а для третьего — герметичный корпус зуммера. Если производитель пьезозуммеров не может покрыть последующую часть, скрытые затраты представляют собой вторую квалификацию поставщика — новые образцы зуммеров, новые проверки, новую документацию — для товара, который часто представляет собой малосерийный товар.
| Семейство продуктов | Триггер поиска | Риск, если поставщик не сможет его покрыть |
|---|---|---|
| Активный зуммер | Стандартные сигналы тревоги и подсказки о состоянии | Низкий, но ценовой рычаг теряется при простейшем звонке громкости. |
| Пассивный зуммер | Продукты с градуированными или программируемыми оповещениями | Работа прошивки переделана под зуммер второго вендора |
| SMD зуммер | Линии оплавления и плотные доски | Ручная вставка остается в стоимости процесса |
| Герметичный или водонепроницаемый зуммер | Наружное и моющее оборудование | Отдельный аудит поставщика для звонка малой громкости |
| Пьезокерамический элемент | Зуммер встроен в собственный корпус клиента | Акустический дизайн придется перепроверять с нуля |
Документация и прозрачность процессов часто влияют на успех поиска так же, как и сам звонок. Покупатели должны сравнить, могут ли поставщики обеспечить поддержку соответствия требованиям, и четко объяснить, как они обеспечивают согласованность продукции. Для экспорта в ЕС, Великобританию и на большинство регулируемых рынков базовый набор невелик и не подлежит обсуждению:
Сертификат подтверждает существование системы; это не показывает, что текущая партия зуммеров была проверена. Вопрос, который отличает квалифицированного производителя пьезозуммеров от просто сертифицированного, заключается в том, что происходит на линии: проводится ли акустическое измерение каждой партии зуммеров, записываются ли измерения и сохраняется ли бракованная партия зуммеров, а не отгружается. Попросите процедуру исходящей проверки, а не только сканирование сертификата.
Проверьте размер корпуса и форму контактной площадки или вывода относительно платы, напряжение относительно источника питания и выходного сигнала.внутри корпусаа не на открытом воздухе — жилье может стоить зуммера от 5 до 10 дБ. Затем проверьте разброс между несколькими звонками из одной партии. Этот последний момент определяет, будет ли входной контроль проходить тихо после первой поставки, и он имеет наибольшее значение для медицинских инструментов, портативных терминалов и компактных приборов, где пространство и повторяемость имеют большее значение, чем чистая громкость.
Завод, который хорошо проводит отбор проб, должен также иметь возможность без длительной задержки указать свою ежемесячную производительность, нормальное время выполнения заказа, порядок проверок и поддержку экспортной документации. Эти ответы приобретут больший вес, когда проект превратится в повторные поставки.
| Заводская тема | Что говорит вам ответ |
|---|---|
| Производственная мощность | Можно ли поглотить резкий рост объемов без второго источника? |
| Процедура контроля качества | Как поддерживается согласованность между партиями звонков, а не только внутри одной |
| Поддержка соответствия | Какая часть экспортной и аудиторской документации ложится на покупателя |
| Процедура настройки | Как обрабатываются нестандартные запросы на напряжение, частоту или маркировку зуммера |
| Скорость связи | Что происходит, когда изменение звукового сигнала происходит ближе к дате производства |
Значение звукового давления зуммера, указанное без учета напряжения возбуждения, формы сигнала и измерения расстояния, не является спецификацией — это маркетинговый номер. То же самое относится к резонансной частоте, указанной без допуска, и значению тока, указанному без напряжения, при котором он был измерен. Надежный производитель пьезозуммеров указывает условия рядом с каждым значением, потому что именно эти условия будут проверяться покупателем.
Поставщики, которые могут предложить только один тип зуммера, часто заключают субподряд на остальные. Это осуществимо, но это означает, что второй источник невидим для покупателя и не квалифицирован им. Спросите напрямую, какие семейства зуммеров производятся собственными силами, а какие продаются. Ответ имеет большее значение, чем цена позиции.
| Красный Флаг | Что это обычно означает | Что спросить вместо этого |
|---|---|---|
| Зуммер SPL указан без расстояния | Фигурку можно измерить ростом 10 см и надуть. | «На каком расстоянии и на каком приводе это было измерено?» |
| Сэмплы, которые звучат непоследовательно | Слабое управление процессом на линии зуммера | «Покажите лот, разделенный на десять частей». |
| Нет заявленного времени выполнения звонка | Для повторных заказов не зарезервировано производственное место | «Каково время выполнения заказа в пик сезона?» |
| Сертификаты на имя торговой конторы | Фактическая фабрика зуммеров не квалифицирована | «Какой сайт находится в сертификате ISO 9001?» |
| Нежелание делиться протоколами испытаний. | Тестирование зуммера может не быть рутинным | «Отправьте протокол исходящего контроля для последней партии». |
Два поставщика могут предложить схожие данные, но создать совершенно разный опыт реализации проекта. Покупатели должны сравнивать глубину обслуживания, надежность повторных заказов и качество связи в рамках оценки поставщика, поскольку эти переменные доминируют в общей стоимости, когда начинается массовое производство.
Активный пьезозуммер содержит собственную схему генератора и издает фиксированный тон при подаче постоянного тока. Пассивный пьезозуммер не имеет генератора, поэтому главная схема должна подавать прямоугольный сигнал или ШИМ на нужной частоте. Пассивные зуммеры позволяют подавать ступенчатые или программируемые оповещения; активными зуммерами проще управлять.
Только если указано условие испытания. Уровень звукового давления в дБ не имеет смысла без напряжения возбуждения, формы сигнала и расстояния измерения. Спросите у каждого производителя пьезозуммеров одни и те же три цифры, а затем сравните — значение зуммера, указанное на расстоянии 30 см, и значение, указанное на расстоянии 10 см, не совпадают со спецификациями.
Каждый пьезозуммер имеет резонансную частоту, и выходной сигнал падает по обе стороны от нее. Включение зуммера с частотой 4000 Гц и частотой 2500 Гц приведет к заметно более тихому оповещению. Подберите частоту возбуждения к номинальной резонансной частоте, если только конструкция намеренно не требует более мягкого тона.
Как минимум ISO 9001 по управлению качеством и ISO 14001 по экологическому менеджменту, а также декларации материалов по RoHS и REACH. Попросите документы, в которых указано место производства, а не торговый офис.
Стандартные модели зуммеров обычно начинаются от 1000 штук для производственных заказов с бесплатными образцами деталей по каталогу для оценки. Нестандартные детали обычно имеют более высокий минимальный заказ, поскольку инструменты, проверка и акустическая проверка должны быть настроены в соответствии с конкретными требованиями.
Для стандартной детали по каталогу две-четыре недели включают доставку образцов, стендовые испытания и прослушивание внутри корпуса. Специальный зуммер добавляет от одной до трех недель на акустическую проверку и утверждение чертежей. Задержки почти всегда связаны с неполными спецификациями на этапе запроса, а не с завода.
Это зависит от уже имеющегося процесса сборки. Зуммер SMD подходит для линий оплавления и плотных плат и исключает затраты на ручную установку, но он должен выдерживать профиль оплавления. Зуммер со сквозным отверстием легче переделывать, и его легче прощать при использовании малосерийных или исправных продуктов. Производитель пьезозуммеров, охватывающий оба варианта, позволяет принимать решение исходя из конструкции платы, а не списка поставщиков.
Обычно да, если каталог охватывает диапазон напряжений, а не один номинал. Практическим ограничением является не только напряжение, но и комбинация напряжения, размера корпуса и целевого уровня звукового давления: небольшой зуммер на 3 В не может достичь выходного сигнала компонента того же размера на 24 В. Отправьте все три требования вместе, и пусть фабрика предложит для каждого наиболее близкое соответствие.
Лучшим производителем пьезозуммеров является тот, который сочетает в себе подходящий ассортимент продукции, стабильную систему качества и надежную экспортную поддержку. Покупатели, которые сравнивают общие возможности поставщиков, а не только цену, обычно достигают более плавной квалификации, снижения рисков и лучших долгосрочных результатов закупок.
MEIDI производит зуммеры и пьезоэлектрические звуковые компоненты с момента основания завода в 2011 году и имеет 15-летний опыт экспорта в программы OEM и импортеров. Производство работает подИСО 9001иИСО 14001и компоненты созданы дляРоХСиДОСТИГАТЬдоступ к рынку. Каждая партия зуммеров перед отправкой проходит акустическое тестирование. Если вы сейчас сравниваете поставщиков, отправьте заявку, целевое напряжение, уровень звукового давления и комплектацию — наши инженеры предложат наиболее подходящий вариант и предоставят образцы стандартных моделей для оценки.
