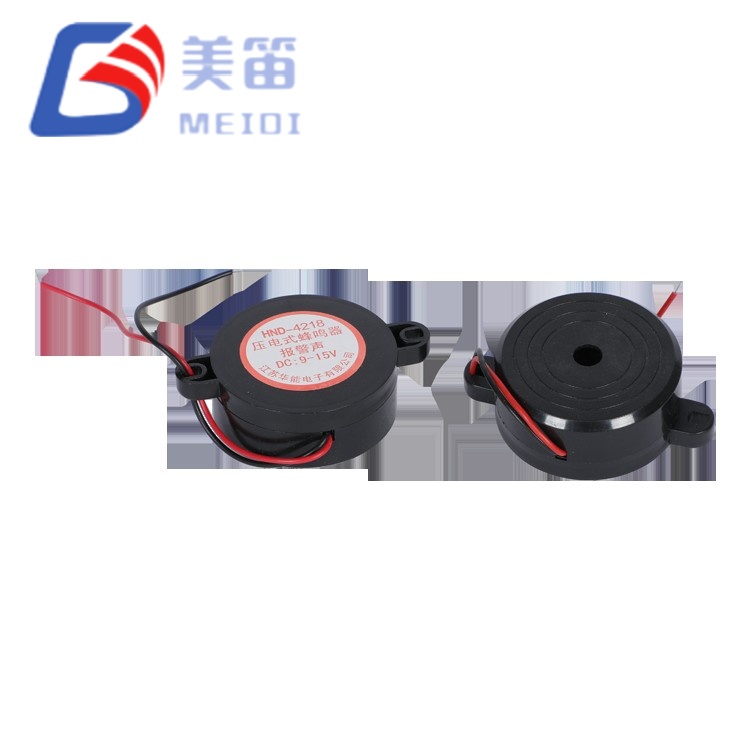

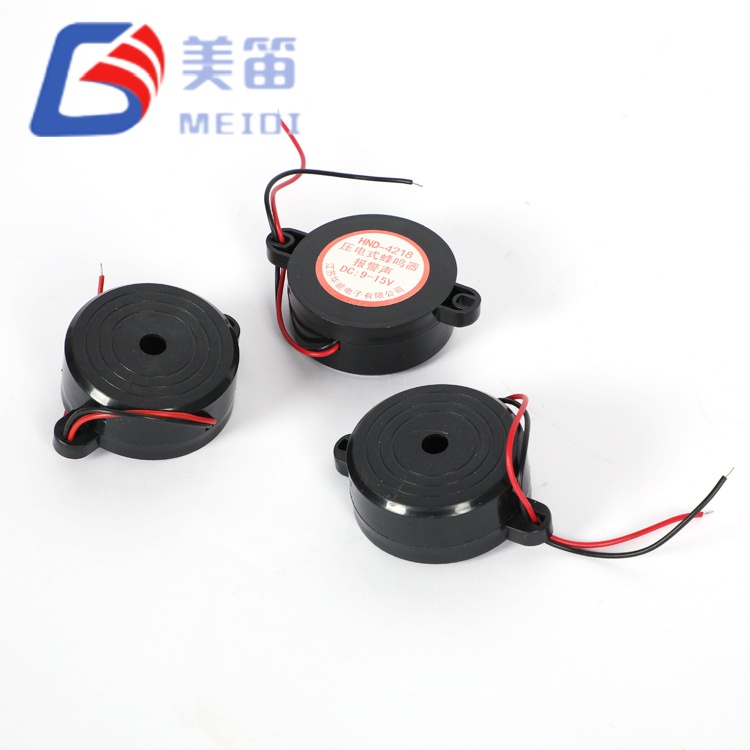

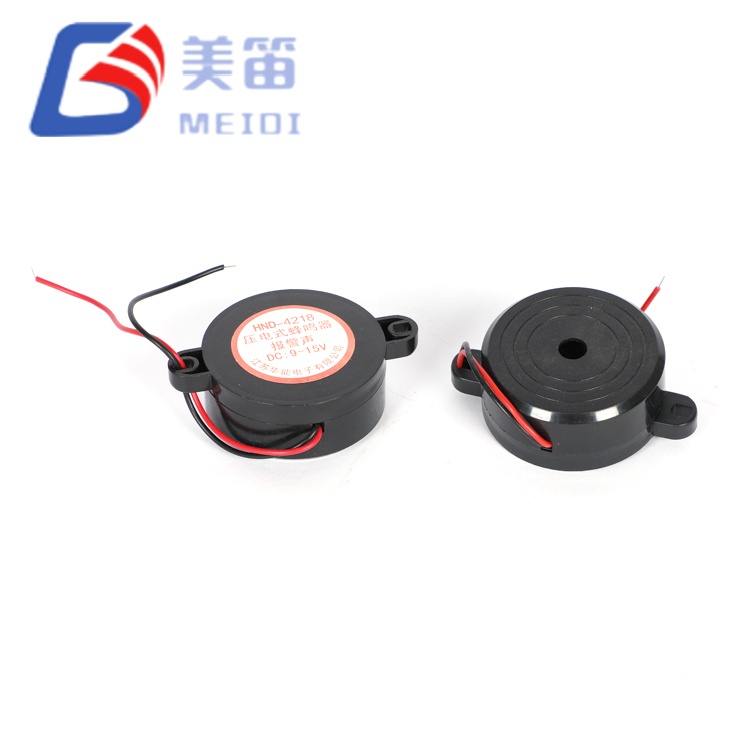

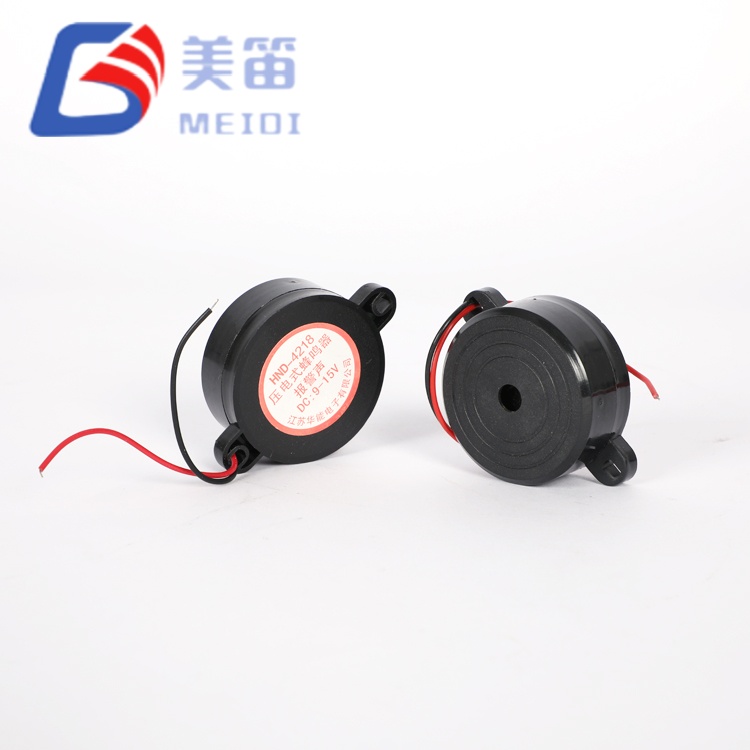

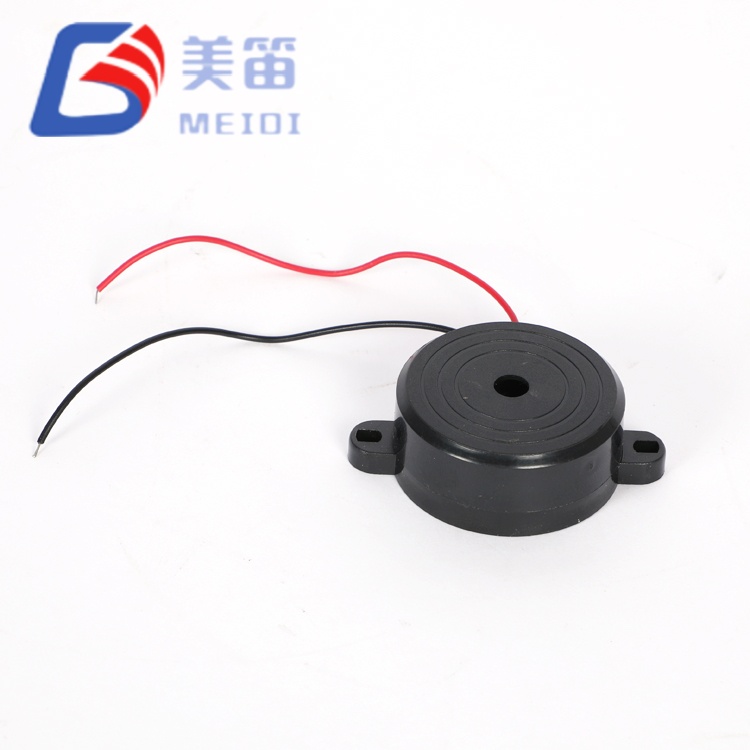

4218 Активный пьезоэлектрический зуммер

HND-4218 представляет собой активный пьезоэлектрический зуммер диаметром 42 мм со встроенным колебательным контуром. помещен в черный корпус из АБС-пластика. Подача постоянного напряжения в диапазоне от 3 до 24 В напрямую. генерирует номинальный звуковой сигнал частотой 2800 Гц, устраняя необходимость во внешнем источнике сигнала. Его большая излучающая поверхность по сравнению с зуммерами класса 23 мм способствует повышению звукового давления. уровень не менее 90 дБ на расстоянии 10 см при номинальных условиях эксплуатации. Этот сквозной компонент обычно выбирается для промышленных панелей управления, автомобильных предупреждающих индикаторов, медицинского оборудования оповещения и оповещатели систем безопасности, где требуется громкий, постоянный звук.

Встроенная колебательная схема — подаваемое напряжение постоянного тока напрямую создает звуковой сигнал.

Номинальное напряжение 12 В постоянного тока, рабочий диапазон 3–24 В постоянного тока

Потребление тока 8 мА согласно спецификации

Резонансная частота 2800 ± 500 Гц

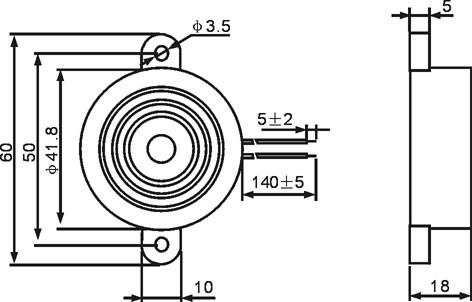

Корпус из АБС-пластика 42 × 18 мм, монтаж через отверстие

Ключевые особенности

Встроенная схема управления — принимает напряжение постоянного тока напрямую и выдает тональный сигнал частотой 2800 Гц без необходимости компоненты внешнего генератора

Диафрагма диаметром 42 мм, заключенная в жесткий корпус из АБС-пластика, обеспечивает большую эффективную площадь излучения, чем типичные зуммеры диаметром 23 мм, обеспечивающие более высокую выходную мощность звука при открытой установке

Широкий диапазон питания — работает от 3 В до 24 В постоянного тока, подходит как для батарей, так и для конструкции шин промышленного напряжения

Совместим с пайкой волной (260°С) и ручной пайкой (350°С), до 2–3 температурных циклов согласно спецификации

Типичные применения

Промышленные панели управления и индикаторы состояния машины

Автомобильные звуковые предупреждения (напоминания о непристегнутых ремнях безопасности, сигналы датчиков парковки)

Сигнализация медицинского оборудования (мониторы пациента, инфузионные насосы)

Оповещатели систем безопасности и оповещатели пожарной сигнализации

Индикаторы неисправности источника бесперебойного питания (ИБП)

Информационные дисплеи для общественности и звуковые сигналы киосков

Меры предосторожности

1. Работайте только в диапазоне 3–24 В постоянного тока. Напряжения за пределами этого диапазона могут привести к повреждению внутреннего генератор или пьезоэлемент.

2. Этот зуммер не запечатан. Избегайте попадания воды, остатков флюса или клея через шумоизоляцию. порт, который может изменять частоту и уменьшать выходную мощность.

3. Длительное воздействие агрессивных газов (например, H₂S, SO₂) или высокой влажности может привести к ухудшению качества. латунная подложка и соединения электродов.

4. Уровень звукового давления зависит от напряжения питания и тока источника. Убедитесь, что ваша схема управления может выдавать достаточный ток под нагрузкой.

5. Держите передний акустический порт свободным от препятствий. Даже частичная блокировка снизит уровень звукового давления. и сместить воспринимаемую частоту.

6. Храните в оригинальной сухой упаковке, чтобы предотвратить впитывание влаги и окисление контактов. перед пайкой.

Часто задаваемые вопросы

1. Требуется ли для HND-4218 внешний генератор?

Нет. Активный пьезоэлектрический зуммер 4218 — это активный пьезоэлектрический зуммер со встроенным колебательным контуром. При подаче напряжения постоянного тока в пределах номинального диапазона непосредственно воспроизводится звуковой сигнал частотой 2800 Гц.

2. Каково минимальное напряжение, при котором зуммер будет работать надежно?

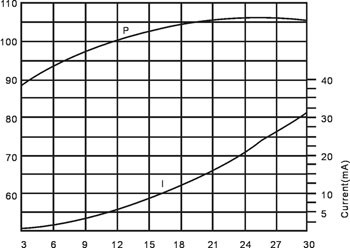

Указанный диапазон рабочего напряжения составляет от 3 В до 24 В постоянного тока. Устройство будет работать при напряжении 3 В постоянного тока; однако уровень звукового давления увеличивается с увеличением приложенного напряжения. Для работы при низком напряжении кривых, свяжитесь с MEIDI для получения данных о характеристиках применения.

3. Можно ли использовать этот зуммер на открытом воздухе или в условиях повышенной влажности?

HND-4218 имеет открытую конструкцию и не предназначен для использования в условиях водонепроницаемости или высокой влажности. приложения. Воздействие влаги, конденсата или агрессивной атмосферы может привести к дрейф производительности. Для экологически защищенных установок ознакомьтесь с указаниями по применению. или проконсультируйтесь с MEIDI по поводу альтернативных вариантов уплотнения.

4. Какой метод пайки рекомендуется использовать для этого сквозного зуммера?

Пайка волновой пайкой при температуре 260°C в течение 4–6 секунд является рекомендуемым методом для серийного производства. Также допускается ручная пайка при температуре 350°C в течение 2–5 секунд. Ограничьте термическое воздействие 2–3 цикла, как указано, чтобы избежать деформации корпуса.

5. Выходная частота фиксирована или зависит от напряжения?

Внутренний генератор поддерживает стабильную частоту около 2800 Гц во всем рабочем режиме. диапазон напряжения. Хотя уровень звукового давления варьируется в зависимости от напряжения и нагрузки, сдвиг частоты минимален. в пределах указанного диапазона поставок.

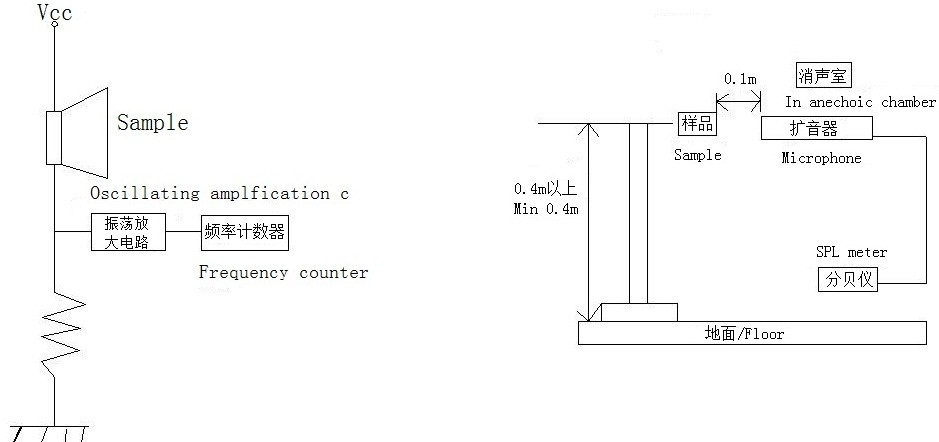

6. Почему в протоколе испытаний используется прямоугольный сигнал 12 В (пик-пик) для активного зуммера?

Прямоугольный сигнал 12 В (пик-пик) с частотой 2800 Гц является стандартным условием определения характеристик соответствие спецификации. HND-4218 рассчитан на работу при напряжении 12 В постоянного тока с внутренним диск; Данные о производительности постоянного тока доступны по запросу.

Технический запрос

Чтобы запросить полную техническую документацию, механические чертежи, кривые частотных характеристик SPL, или данные испытаний надежности для HND‑4218, обратитесь в MEIDI с вашим заявлением требования. Техническая поддержка обычно отвечает в течение одного рабочего дня.
