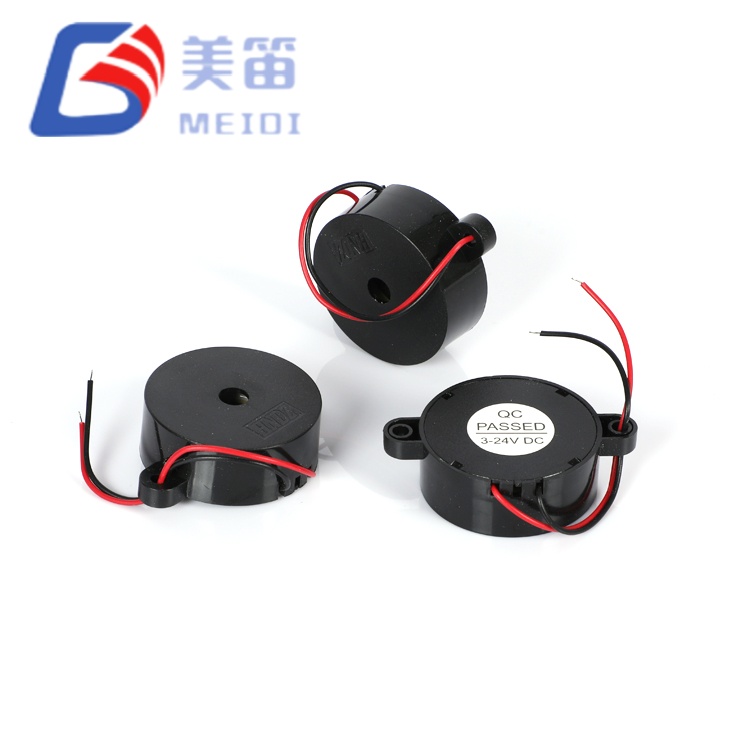

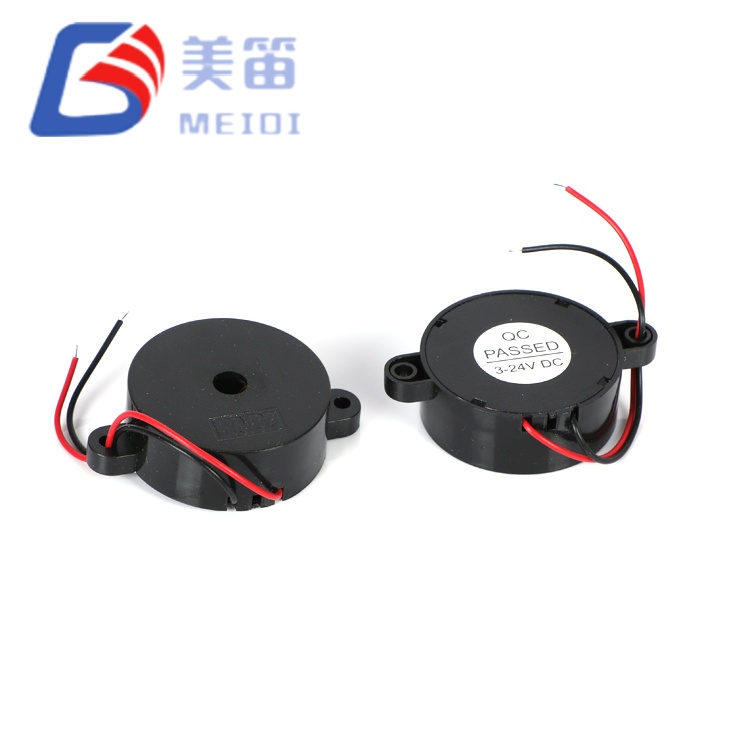

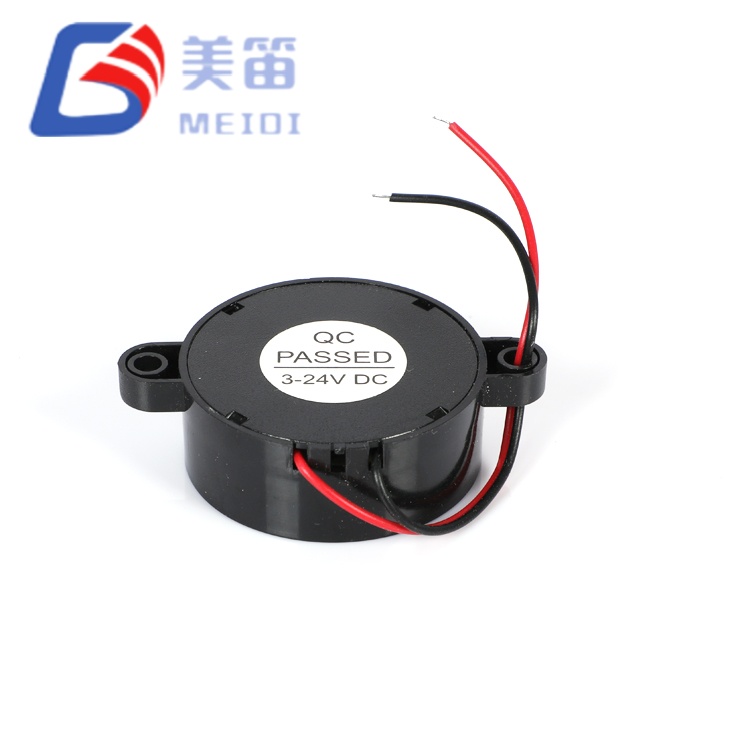

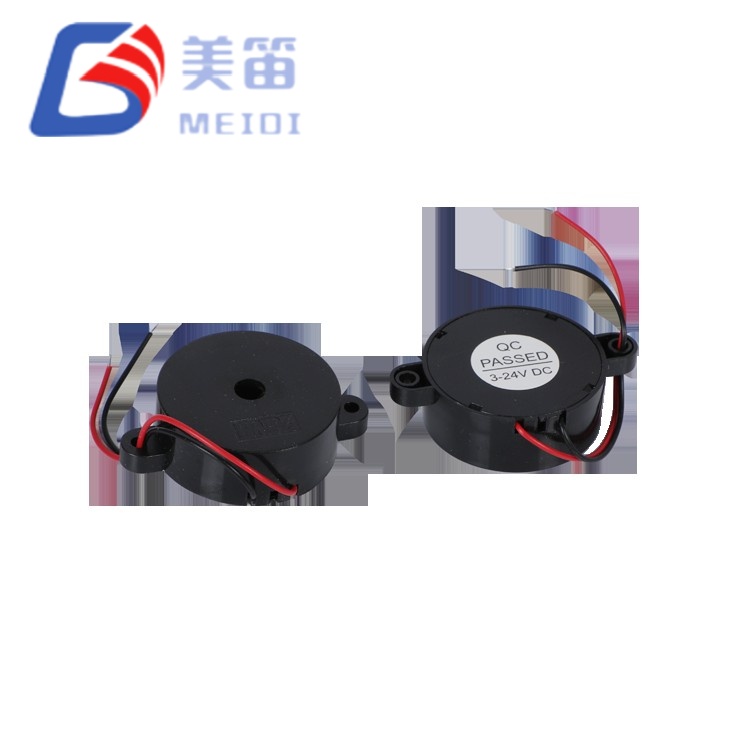

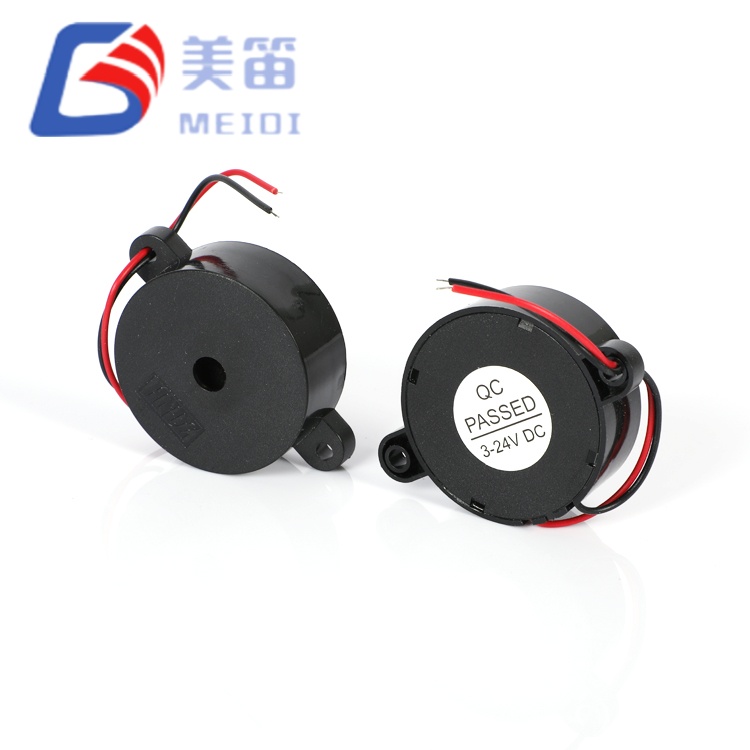

HND-4216 — это активный пьезоэлектрический зуммер класса 42 мм со встроенной схемой возбуждения, помещен в черный корпус из АБС-пластика. 4216 Активный пьезоэлектрический зуммер работает напрямую от источника постоянного тока в диапазоне от 3 В до 24 В. и производит номинальный тон 2800 Гц без необходимости использования внешнего генератора. Диафрагма диаметром 41,8 мм в сочетании с профилем диаметром 16 мм обеспечивает большую площадь излучения. чем типичные модели диаметром 23 мм, обеспечивая более широкое рассеивание звука. При номинальном напряжении 12 В постоянного тока, потребляемый ток указан на уровне 8 мА. Этот сквозной компонент обычно интегрируется в панели промышленной сигнализации, автомобильные системы оповещения, оповещения о медицинских устройствах и оборудование для оповещения, в котором предпочтительным является низкочастотный звуковой сигнал.
Встроенная генерация — напряжение постоянного тока напрямую создает тон частотой 2800 Гц.
Номинальное напряжение 12 В постоянного тока, рабочий диапазон 3–24 В постоянного тока
Потребление тока 8 мА при номинальном напряжении
Резонансная частота 2800 ± 500 Гц — более низкий тон, чем у вариантов с частотой 3000 Гц+

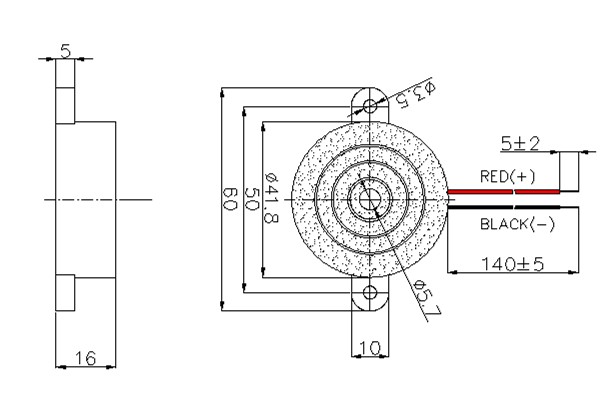

Масса 12 г, размеры Φ41,8×16 мм, монтаж через отверстие.
Диафрагма Φ41,8 мм — обеспечивает более широкую эффективную площадь излучения по сравнению с зуммерами класса 23 мм. что приводит к более широкому акустическому охвату при монтаже на открытой поверхности
Центральная частота 2800 Гц — более низкий тональный характер, чем у вариантов с частотой 3000 Гц или 3700 Гц, подходит для приложений, где требуется менее резкий сигнал тревоги
Фиксированное потребление тока 8 мА при напряжении 12 В постоянного тока — упрощает планирование бюджета мощности в конструкции с несколькими нагрузками
Широкий диапазон напряжения постоянного тока от 3 до 24 В — совместим с устройствами с батарейным питанием и Промышленные силовые шины 12 В/24 В
Поддерживается волновая и ручная пайка — соответствует стандартным процессам сборки через отверстия.
| Параметр | Ценить | Условия испытаний/Примечания |
| Тип продукта | Пьезоэлектрический активный зуммер | — |
| Номинальное напряжение | 12 В постоянного тока | — |
| Рабочее напряжение | 3–24 В постоянного тока | — |
| Резонансная частота | 2800 ± 500 Гц | — |
| Звуковой выход на расстоянии 10 см | ≥90 дБ (мин. 90) | Протестировано прямоугольным импульсом 12 В (пик-пик), 2800 Гц, 10 см; Данные о производительности привода постоянного тока доступны по запросу. |
| Текущее потребление | 8 мА (тип.) | При номинальном напряжении; в протоколах испытаний может быть указано значение ≤8 мА; свяжитесь с MEIDI для получения данных о партии |
| Рабочая температура | -20 ℃ ~ +80 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +85 ℃ | Нерабочий |
| Размеры (Диаметр × В) | Φ41,8 ± 0,3 × 16 ± 0,2 мм | Только тело |
| Масса | 12 г | — |
| Материал корпуса | Черный АБС | — |
| Емкость | 12 ± 40% нФ | Справочное значение для заголовка спецификации; не измеряется на отдельных образцах |
| Тип монтажа | Сквозное отверстие | Волна/ручная пайка |
Промышленные панели управления и индикаторы состояния машины, требующие более низкой частоты оповещения.
Автомобильные звуковые сигналы (напоминания о непристегнутых ремнях безопасности, предупреждения о включении фар, звуковые сигналы датчиков парковки)
Сигнализация медицинского оборудования (мониторы пациента, инфузионные насосы, диагностические устройства)
Звуковые оповещатели охранной и пожарной сигнализации, где выгодно более широкое звуковое покрытие
Источники бесперебойного питания (ИБП) и блоки распределения питания с напряжением шины постоянного тока
Киоски общественной информации, дисплеи управления очередью и панели объявлений на транспорте.
Компания MEIDI производит активный пьезоэлектрический зуммер 4216 на своем производственном предприятии в Цзянсу, которое оснащено автоматизированные линии сборки пьезоэлектрических зуммеров, термопластавтоматы для корпусов из АБС, и специальные станции акустических испытаний. Каждая производственная партия подвергается проверке из семи позиций. протокол надежности, включающий воздействие влаги, хранение при высоких и низких температурах, термоциклирование, испытание на падение, устойчивость к вибрации и термостойкость припоя. Параметры тестирования установлены на уровне спецификации HND‑4216.
Система управления качеством действует в соответствии с ISO 9001. Входящие материалы проверяются, Применяется контроль в ходе процесса и проводятся 100% окончательные акустические испытания. Уровень звукового давления, резонансная частота и потребляемый ток проверяются на соответствие обеспечить соответствие опубликованной спецификации. Для повторных заказов партия Последовательность поддерживается посредством статистического мониторинга процессов.

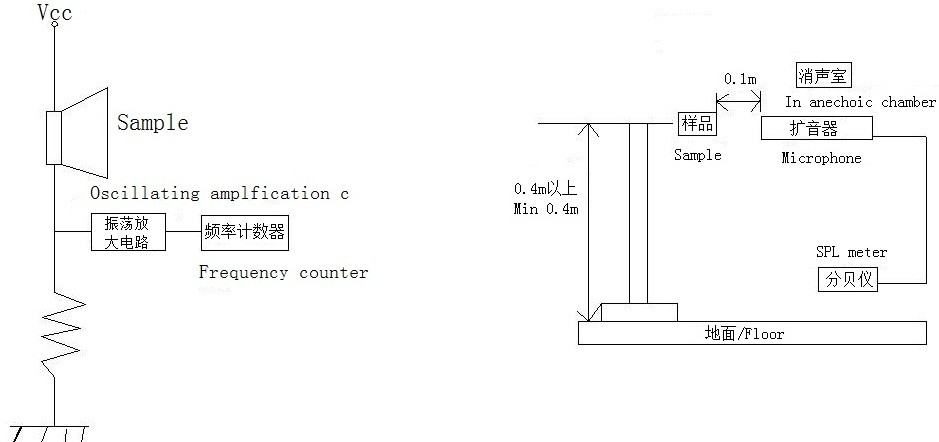

Доступен протокол испытаний десяти образцов для модели HND-4216. Были проведены измерения с прямоугольным сигналом 12 В (пик-пик) при частоте 2800 Гц на расстоянии 10 см. Записанные значения звукового давления варьируются от от 101 дБ до 107 дБ, что превышает минимальную спецификацию в 90 дБ. Резонансные частоты падать между 2860 Гц и 2950 Гц в пределах окна 2800 ± 500 Гц. Размерный измерения подтверждают соответствие конструкции Φ41,8×16 мм.
| Образец | Уровень звукового давления (дБ) | Частота (Гц) | Диаметр (мм) | Высота (мм) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Вывод: ПРОЙДЕН. Внешний вид и полярность приемлемы. Текущие данные о потреблении не включен в данный протокол испытаний; см. таблицу параметров для 8 мА. спецификация. Свяжитесь с MEIDI для получения информации об измерениях тока для конкретной партии.
1. Работайте только в диапазоне 3–24 В постоянного тока. Напряжение вне этого диапазона может привести к повреждению внутренний генератор или пьезодиафрагма.
2. Корпус не герметичен. Не допускайте попадания воды, остатков флюса или клея. вход в звуковой порт, который может смещать частоту и уменьшать выходную мощность.
3. Избегайте воздействия агрессивных газов (H₂S, SO₂ и т. д.) и высокой влажности. Такие условия могут привести к окислению внутренних контактов и снижению производительности.

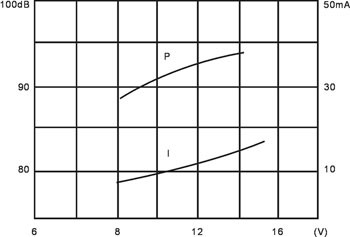

4. Уровень звукового давления зависит от напряжения питания и тока источника. возможности. Убедитесь, что ваша схема привода соответствует требуемым параметрам.
5. Убедитесь, что передний акустический порт ничем не закрыт. Блокировка уменьшит SPL и измените эффективную частоту.
6. Храните в оригинальной сухой упаковке до сборки, чтобы предотвратить попадание влаги. поглощение и окисление контактов.
1. Чем HND-4216 отличается от моделей меньшего диаметра в линейке MEIDI?
Активный пьезоэлектрический зуммер 4216 использует диафрагму диаметром 41,8 мм и весит 12 г по сравнению с диафрагмой 23,0 мм и 5 г. для серии HND‑2316. Его резонансная частота составляет 2800±500 Гц, что ниже, чем у Варианты 3000 Гц или 3700 Гц. Потребление тока указано на уровне 8 мА, тогда как Серия 23 мм может потреблять ток до 10 мА.
2. Каковы точные условия испытаний на звуковое давление для HND-4216?
В спецификации указано ≥90 дБ. В протоколе испытаний используется прямоугольный сигнал 12 В (пик-пик) с частотой 2800 Гц. измерено на высоте 10 см. Для получения информации о кривых уровня звукового давления привода постоянного тока или альтернативных схемах испытаний обращайтесь в компанию MEIDI. с вашими требованиями.
3. Почему в протоколе испытаний отсутствуют данные о текущем потреблении?
Стандартный отчет об испытаниях включает проверку уровня звукового давления, частоты и размеров. Текущий В таблице параметров продукта указано потребление 8 мА. Пакетный ток проверка может быть предоставлена по запросу.
4. Какой зазор на печатной плате необходим для HND-4216?
Диаметр корпуса составляет 41,8±0,3 мм. Свяжитесь с MEIDI, чтобы узнать рекомендуемое отверстие. рисунок и рисунок запретной зоны для обеспечения надлежащего зазора и акустических характеристик.
5. Как влияет масса 12 г на надежность крепления?
Масса 12 г выше, чем у зуммеров меньшего размера. В условиях высокой вибрации паяные соединения сквозных отверстий должны быть оценены на предмет механических напряжений. По запросу компания MEIDI может предоставить рекомендации по монтажу.
6. Почему в протоколе испытаний в качестве активного зуммера используется прямоугольный сигнал?
HND-4216 рассчитан на работу на постоянном токе с внутренними колебаниями. 12 В (пик-пик) прямоугольная волна с частотой 2800 Гц является стандартным условием определения характеристик. Производительность постоянного тока данные доступны отдельно.
Чтобы получить полные технические характеристики, механические чертежи, графики частотных характеристик SPL, или данные испытаний надежности для HND-4216, пожалуйста, свяжитесь с MEIDI с вашим детали приложения. Техническая поддержка обычно отвечает в течение одного рабочего дня.
