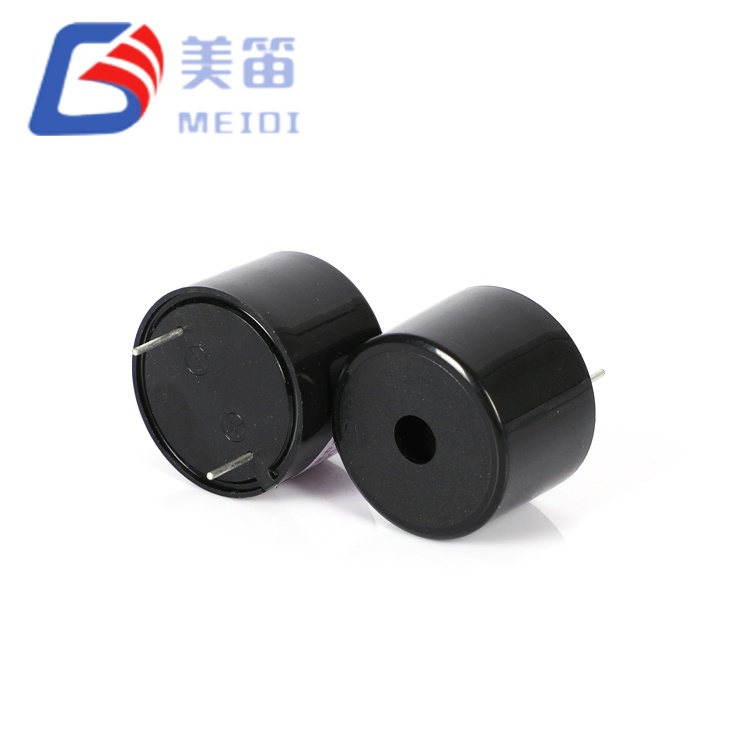

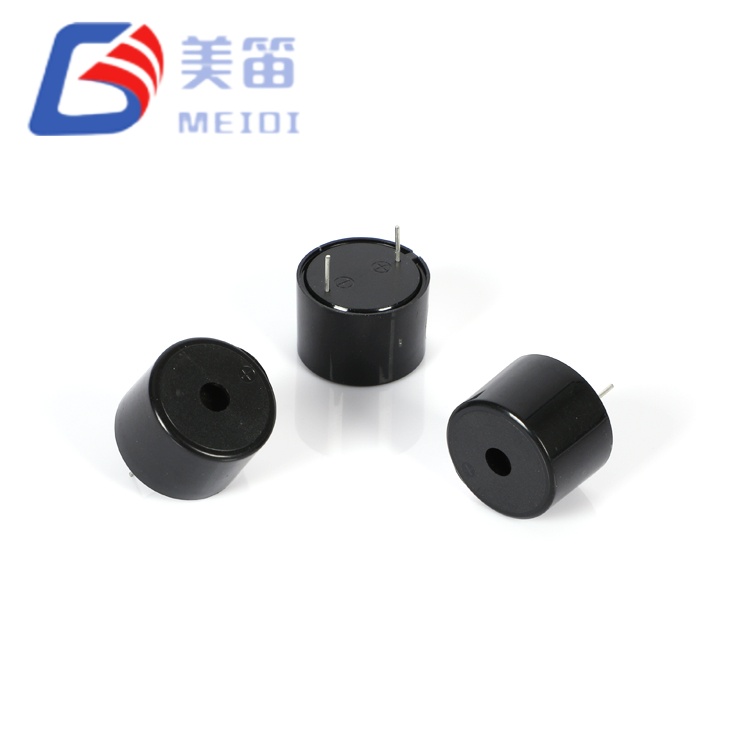

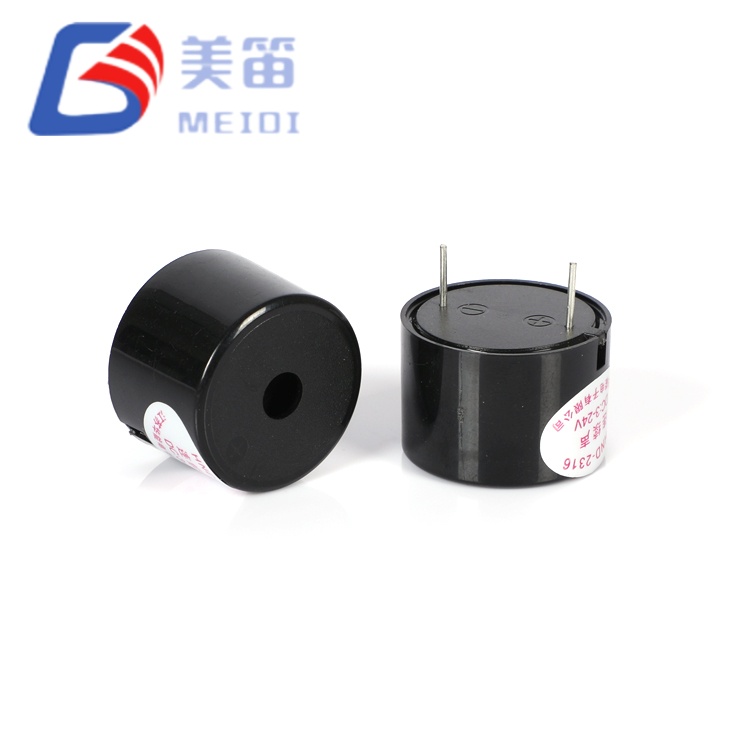

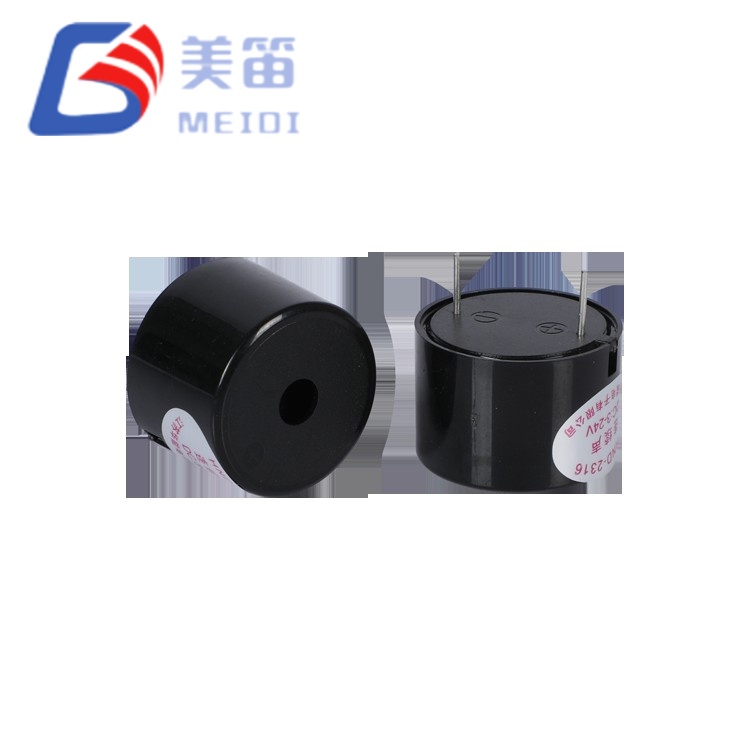

Для оборудования, которое уже имеет шину питания постоянного тока, активный пьезоэлектрический зуммер 2316 предлагает автономное решение для звукового оповещения, не требующее внешнего аудиодрайвера или генератора сигналов. Внутри черного корпуса из ABS — диаметром 23 мм и высотой 16 мм — пьезодиафрагма диаметром 23 мм соединена со встроенным колебательным контуром. Приложение любого напряжения от 3 до 24 В постоянного тока немедленно создает тон с частотой 3000 Гц. При номинальном питании 12 В постоянного тока уровень звукового давления достигает не менее 90 дБ на расстоянии 10 см, а потребляемый ток остается ниже 10 мА. Устройство весит 5 г и устанавливается с помощью стандартных штырей со сквозными отверстиями, что упрощает интеграцию в платы, паяемые волной или собранные вручную.
Встроенная генерация — напряжение постоянного тока напрямую создает тон частотой 3000 Гц.
Номинальное напряжение 12 В постоянного тока, рабочий диапазон 3–24 В постоянного тока
Уровень звукового давления ≥90 дБ на расстоянии 10 см, потребление ≤10 мА в заданных условиях испытаний
Упаковка со сквозным отверстием Φ23,0×16,0 мм, 5 г
Непрерывная работа от -20℃ до +80℃
Внутренняя схема активного пьезоэлектрического зуммера 2316 представляет собой автоколебательную топологию, которая возбуждает пьезоэлектрическая диафрагма при ее механическом резонансе. Дизайнеру нужно только обеспечивать напряжение постоянного тока в пределах 3–24В; встроенная микросхема отвечает за генерацию частоты и управлять формированием сигналов. Это устраняет необходимость во внешнем источнике синхронизации. и упрощает разводку печатной платы.

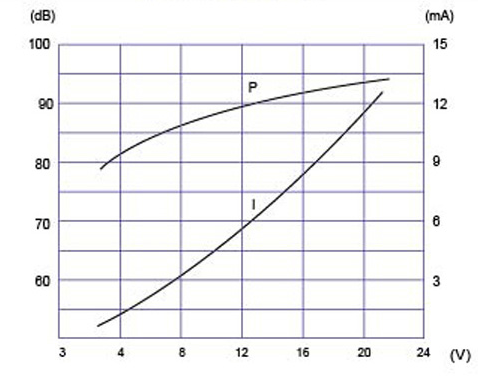

Потребляемый ток указан при значении ≤10 мА при измерении с помощью прямоугольного импульса 12 В (пик-пик). при 3000 Гц, а фактическое потребление в режиме постоянного тока обычно падает ниже 6 мА, как показано на рисунке. в протоколе испытаний. Широкий допуск по питанию позволяет компенсировать падение напряжения батареи, нерегулируемые адаптеры и колебания промышленной шины, не влияя на тон стабильность.
Для пайки подходят как волновой (260 ℃, 4–6 с), так и ручной (350 ℃, 2–5 с) методы. совместимый, максимум 2–3 термических цикла. Рекомендуемый зазор между корпус и ванна для пайки — 2,0 мм.
| Параметр | Ценить | Условия испытаний/Примечания |
| Тип продукта | Пьезоэлектрический активный зуммер | — |
| Номинальное напряжение | 12 В постоянного тока | — |
| Рабочее напряжение | 3–24 В постоянного тока | — |
| Резонансная частота | 3000 ± 500 Гц | — |
| Звуковой выход на расстоянии 10 см | ≥90 дБ | Прямоугольный сигнал 3000 Гц, 12 В (пик-пик) |
| Текущее потребление | ≤10 мА | Прямоугольный сигнал 3000 Гц, 12 В (пик-пик); спецификация ≤10 мА; В заголовке отчета об испытаниях может быть указано значение ≤15 мА — см. отчет об испытаниях. |
| Рабочая температура | -20 ℃ ~ +80 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +85 ℃ | Нерабочий |

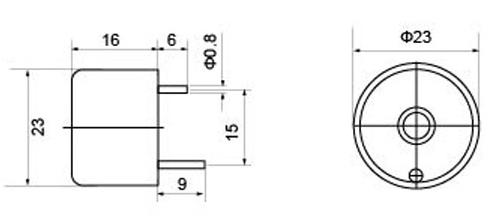

| Размеры (Диаметр × В) | Φ23 ± 0,5 × 16 ± 0,3 мм | Только тело; допуск чертежа ±0,5 мм, если не указано иное. |
| Масса | 5 г | — |
| Материал корпуса | Черный АБС | — |
| Емкость | 12 ± 40% нФ | Справочное значение для заголовка спецификации; не проверено по выборке |
| Тип монтажа | Сквозное отверстие | Волна/ручная пайка |
В каждой производственной партии HND‑2316 отбираются следующие семь позиций: последовательность надежности. Эти условия являются частью плана качества MEIDI ISO9001 и предназначены для отражения экологических стрессов, возникающих во время транспортировки, хранение и эксплуатация.
| Тестовый предмет | Состояние | Критерии приемки |
| Влажность | 50 ± 5 ℃, относительная влажность 90–95 %, 48 ч. | Все характеристики удовлетворяются после восстановления |
| Высокая температура | +80 ± 2 ℃, 48 ч. | Все характеристики удовлетворяются после восстановления |
| Низкая температура | -30 ± 2 ℃, 48 ч. | Все характеристики удовлетворяются после восстановления |
| Температурный цикл | -30 ℃ ↔ +80 ℃, выдержка 30 минут, 5 циклов | Все характеристики удовлетворяются после восстановления |
| Уронить | Древесина твердых пород толщиной от 75 см до 10 мм — 3 капли. | Внешний вид и электрические характеристики проверены. |
| Вибрация | 10–55 Гц, одиночная амплитуда 1,0 мм, оси XYZ, всего 0,5 часа | Никакого механического или электрического разрушения. |
| Теплостойкость припоя | 250 ± 5 ℃, 10 ± 0,5 с, расстояние от корпуса до пайки 2,0 мм | Размеры и производительность соответствуют техническим характеристикам. |
Активный пьезоэлектрический зуммер 2316 построен на производственной площадке MEIDI в Цзянсу, где автоматизированные линии заниматься приклеиванием пьезоэлементов, сборкой печатной платы, закрытием корпуса и окончательной акустикой тестирование. Каждое устройство проходит проверку в конце линии, в ходе которой фиксируются уровень звукового давления, частота и ток при 12 В (пик-пик), 3000 Гц. Данные регистрируются для отслеживания. Внутрипроцессный контроль включает проверку поступающего материала, паяное соединение. осмотр и периодический отбор проб на надежность согласно протоколу описано выше.
Имея более чем десятилетний опыт производства зуммеров, компания MEIDI поддерживает мощность, превышающая 50 миллионов единиц в месяц по всем производственным линиям, поддерживается собственным изготовлением форм и обработкой керамики. Эта вертикаль интеграция помогает обеспечить стабильные поставки и стабильное качество партий для клиентам, которым необходимы как объемы прототипирования, так и поставки в больших объемах.
Панели состояния машин с питанием от постоянного тока на заводах, работающие от шины 12 В или 24 В.
Медицинские устройства, такие как мониторы пациента или инфузионные насосы, где простой Требуется сигнал оповещения постоянного тока без дополнительных сигнальных линий.
Клавиатуры охранной сигнализации и контроллеры доступа со сквозным монтажом на печатной плате.
Индикаторы салона автомобиля (сигнал открытой двери, сигнализация о непристегнутых ремнях безопасности) с питанием от аккумуляторная шина 12 В.
Портативные испытательные приборы, работающие от литий-ионного аккумулятора напряжением 3,7 В и использующие широкий диапазон напряжения для сохранения слышимости при разряде аккумулятора.

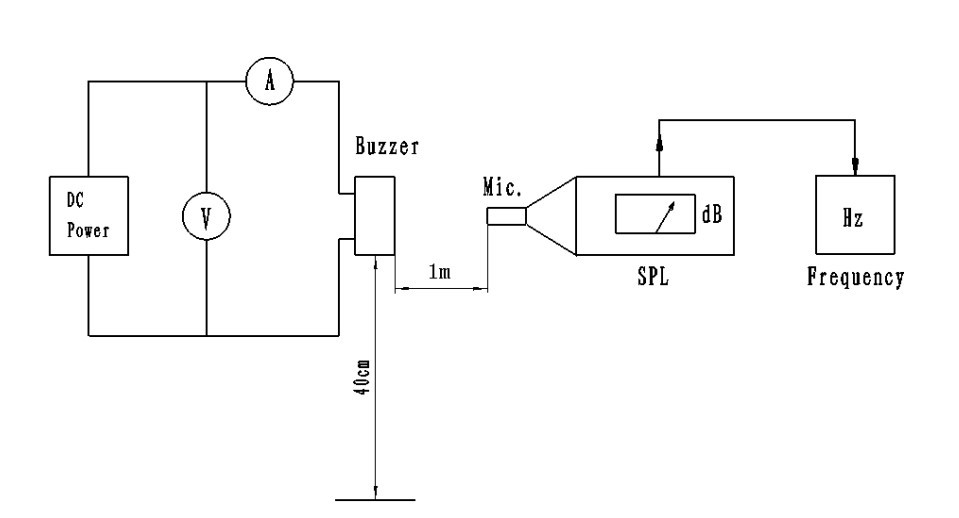

Следующие десять выборок данных были собраны с помощью прямоугольного сигнала 12 В (пик-пик) при 3000 Гц. Измеренные значения звукового давления (99–105 дБ) превышают минимум ≥90 дБ. Текущий Показания (5,00–5,33 мА) находятся в пределах предела параметра ≤10 мА, а также ниже значения ≤15 мА, иногда упоминаемого в заголовках отчетов. Частота измерения (3050–3200 Гц) соответствуют спецификации 3000 ± 500 Гц. Размеры подтверждены с допусками Φ23×16 мм.
| Образец | Уровень звукового давления (дБ) | Ток (мА) | Частота (Гц) | Диаметр (мм) | Высота (мм) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
Вывод: ПРОЙДЕН. Внешний вид, полярность и направление ленты совпадают.
1. Подавайте только постоянное напряжение в диапазоне 3–24 В. Могут возникнуть переходные процессы или обратная полярность. навсегда повредить внутреннюю микросхему.
2. Корпус не герметичен. Предотвратите попадание жидкостей, остатков флюса или очистки растворителей от попадания в звуковой порт.
3. В средах с агрессивными газами (например, H₂S, SO₂) размещайте зуммер. в защищенном отсеке или используйте защитное покрытие только на клеммах.
4. Звуковой выход чувствителен к напряжению питания. Убедитесь, что ваша шина питания может обеспечить необходимый ток, особенно когда несколько зуммеров совместно используют тот же источник.
5. Не закрывайте акустическое отверстие. Даже частичная обструкция может уменьшить Уровень звукового давления на несколько децибел и смещение частоты.
6. Хранить в герметичных пакетах с влагопоглотителем до сборки. Влага может окислить контакты и влияют на паяемость.
1. Нужен ли HND‑2316 внешний сигнал для воспроизведения звука?
Нет. Встроенный генератор генерирует тональный сигнал частотой 3000 Гц, как только напряжение постоянного тока применяется. Нет необходимости в микроконтроллере, микросхеме таймера или ШИМ-сигнале.
2. Почему в отчете об испытаниях используется прямоугольный сигнал, когда зуммер работает от постоянного тока?
Прямоугольная волна 12 В (пик-пик) — это стандарт, используемый для проверки акустических характеристик. работоспособность в контролируемых электрических условиях. При питании постоянным током внутренний Схема выдает аналогичный сигнал возбуждения. Для получения данных о SPL привода постоянного тока свяжитесь с MEIDI.
3. В спецификации упоминается ≤10 мА, но в заголовке отчета об испытаниях иногда указывается ≤15 мА. Какое значение применимо?
В таблице параметров продукта указано значение ≤10 мА, которое является основной спецификацией. ≤15 мА цифры в некоторых заголовках отчетов об испытаниях являются несоответствием документации. Фактический выборочные измерения (обычно около 5 мА) подтверждают нижний предел. MEIDI может предоставить уточнения по спецификациям вашего заказа.
4. Могу ли я использовать HND‑2316 с питанием микроконтроллера 3,3 В?
Да, если напряжение 3,3 В находится в рабочем диапазоне 3–24 В и может источник необходимого тока. SPL будет ниже, чем при 12 В; свяжитесь с MEIDI для Кривые зависимости напряжения от уровня звукового давления.
5. Какой профиль пайки рекомендуется использовать для пайки волной?
Пайка волновой пайкой при температуре 260±5℃ в течение 4–6 секунд, при этом корпус должен оставаться не менее 2,0 мм от волны припоя. Допускается до 2–3 проходов. Ручная пайка на Также допустима температура 350 ℃ в течение 2–5 с.
6. Подходит ли HND‑2316 для использования вне помещения?
Диапазон рабочих температур рассчитан на мягкие наружные условия, но корпус не защищен от атмосферных воздействий. Если возможно попадание дождя или пыли, поместите зуммер внутри вентилируемого водонепроницаемого корпуса.
Для технических описаний, характеристик приводов постоянного тока, отчетов о надежности или приложений. поддержки HND‑2316, свяжитесь с MEIDI и сообщите о своих требованиях. Инженерное дело ответ обычно приходит в течение одного рабочего дня.
