Производство активных пьезоэлектрических зуммеров компании Jiangsu Meidi сочетает в себе прецизионную калибровку генераторов с автоматическим тестированием керамических преобразователей. Каждое устройство проходит акустическую оценку во всем диапазоне рабочего напряжения, а к отобранным партиям применяется проверка на воздействие окружающей среды. Технические специалисты работают напрямую с клиентами для точной настройки частотных параметров, порогов напряжения и размеров корпуса для специализированных сценариев развертывания.
Активные пьезоэлектрические зуммеры объединяют встроенную генераторную схему с высокоэффективным керамическим преобразователем, поэтому подача постоянного тока в пределах номинального диапазона напряжения немедленно создает тон фиксированной частоты. Эти автономные компоненты широко используются в детекторах дыма, газовой сигнализации, промышленных предупреждающих панелях, медицинских устройствах оповещения и автомобильных датчиках парковки, где громкий сигнал малой мощности имеет решающее значение для безопасности. Поскольку электроника привода уже находится внутри зуммера, хост-системе не требуется выход ШИМ микроконтроллера или внешний генератор сигналов, что уменьшает количество компонентов и упрощает компоновку схемы.
Пьезоэлектрическая керамическая конструкция генерирует проникающие звуки, которые отсекают окружающий шум, гарантируя, что предупреждения дойдут до адресата даже в акустически сложных условиях. В отличие отМагнитный активный зуммер, в котором для создания более низкого звука используется катушка и ферромагнитная диафрагма, активный пьезоэлектрический тип работает на более высоких частотах, обычно от 2 до 6 кГц, и потребляет меньший ток. Это делает его особенно подходящим для оборудования с батарейным питанием, где энергопотребление напрямую влияет на интервалы технического обслуживания.
Внутренний генератор настроен на резонансную частоту пьезоэлектрического элемента, представляющего собой тонкий керамический диск, прикрепленный к металлической подложке. При включении схема генерирует прямоугольные волны, которые заставляют керамику расширяться и сжиматься в резонансной точке, максимизируя выходной звук. Поскольку частота колебаний механически фиксирована, активный пьезоэлектрический зуммер не предназначен для применений, требующих переменного шага. Для проектов, требующих диапазона тонов,Пассивный пьезоэлектрический зуммерилиМагнитный пассивный зуммеруправляемый ШИМ-сигналом микроконтроллера, обеспечивает большую гибкость.
Уровни звукового давления обычно варьируются от 80 дБ до 100 дБ на расстоянии 10 см, в зависимости от конструкции корпуса и напряжения привода. Прочный керамический элемент выдерживает экстремальные температуры от -20℃ до +70℃ и механическую вибрацию, что делает активные пьезоэлектрические зуммеры надежными в суровых условиях эксплуатации. Для чрезвычайно высокого окружающего шума предусмотрен специальныйЗвуковой сигнал тревогис специально разработанной акустической камерой может обеспечить еще более высокую мощность.
Активные пьезоэлектрические зуммеры доступны в диапазоне напряжений, обычно 3 В, 5 В, 12 В и 24 В постоянного тока. Конфигурации со сквозным штифтом, проводным выводом и монтажом на панели удовлетворяют большинству механических требований. Для компактных конструкций с поверхностным монтажомSMD Пьезоэлектрический пассивный зуммерможно использовать, хотя версия активного генератора в форме SMD встречается реже из-за нехватки места. Для проектов, которым требуется нестандартная резонансная частота, тоновая характеристика или расположение выводов, компания MEIDI может настроить параметры генератора и геометрию корпуса. Образцы-прототипы поставляются с отчетом об акустических испытаниях, что позволяет проверить работоспособность в целевом корпусе.
Может ли активный пьезоэлектрический зуммер издавать несколько тонов?
Стандартный активный зуммер издает одиночный непрерывный звуковой сигнал или заданный попеременный сигнал, если это указано при заказе. Пользователь не может изменить тон. Для нескольких различных оповещений от одного и того же устройства более подходящим решением является пассивный зуммер с внешним управлением, управляемый микроконтроллером.
Каково типичное потребление тока по сравнению с электромагнитным зуммером?
Пьезоэлектрические активные зуммеры обычно потребляют меньший ток, чем электромагнитные, часто менее 10 мА при номинальном напряжении. Точное значение зависит от модели и уровня привода, но это преимущество в эффективности делает их популярными для устройств безопасности с батарейным питанием.
Как следует обращаться со звуковым портом во время сборки?
Переднее отверстие должно оставаться свободным. Флюс, защитное покрытие или чистящий растворитель, попадающие в порт, могут демпфировать диафрагму и снизить выходной звук. Если требуется промывка платы, следует рассмотреть возможность использования временного защитного колпака или варианта с герметичным зуммером.
В таблице ниже перечислены все стандартные характеристики продуктов этой серии. Индивидуальные решения доступны по вашему запросу; пожалуйста, не стесняйтесь обращаться к нам для получения дополнительных требований к настройке.
| Модель | Изображение продукта | Номинальное напряжение (В постоянного тока) | Рабочее напряжение (В постоянного тока) | Уровень звукового давления @ 10 см (дБ) | Рабочий ток (мА) | Резонансная частота (Гц) | Рабочая температура (℃) | Вес (г) | Размеры (мм) |

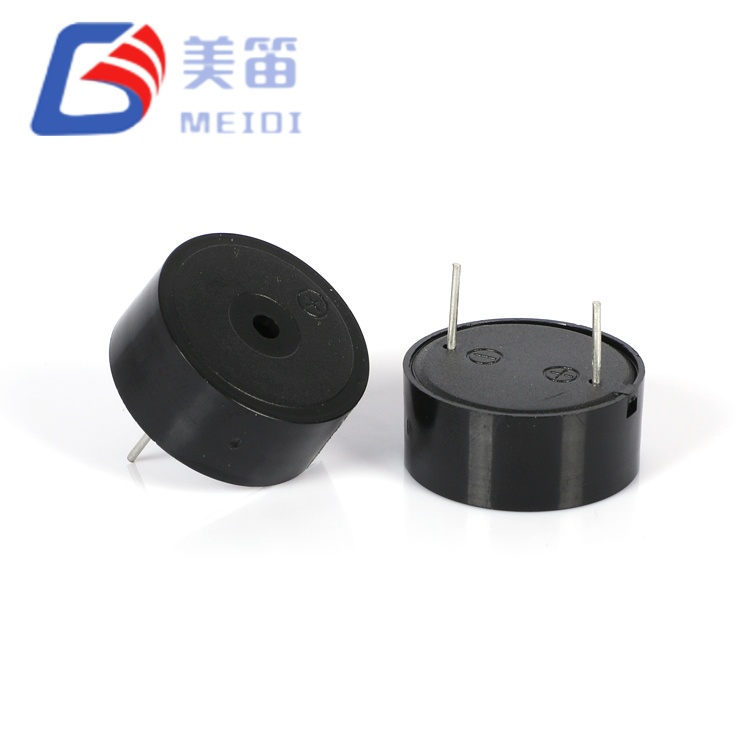

| ХНД-2310Э |
|
12 | 3~24 | ≥85 при 3500 Гц 12 В (пик-пик) | ≤4 при 3500 Гц 12 В (пик-пик) | 3500±500 | -20~+75 | 4 | Ø22,8×9,8 |
| ХНД-2310B |
|
12 | 3~24 | ≥85 при 3500 Гц 12 В (пик-пик) | ≤4 при 3500 Гц 12 В (пик-пик) | 3500±500 | -20~+75 | 4 | Ø22,8×9,8 |

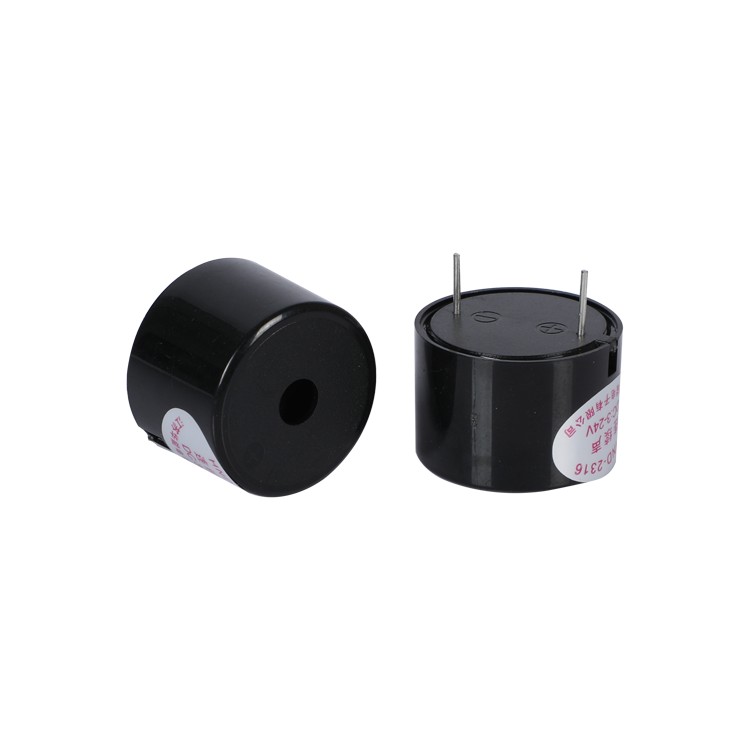

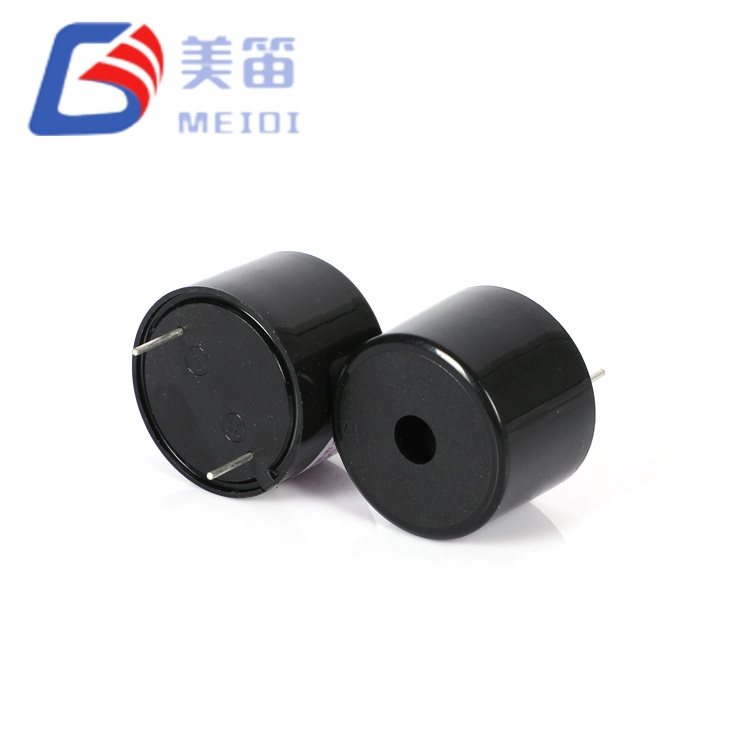

| ХНД-2316 |
|
12 | 3~24 | ≥90 при 3000 Гц 12 В (пик-пик) | ≤10 при 3000 Гц 12 В (пик-пик) | 3000±500 | -20~+80 | 5 | Ø23,0×16,0 |

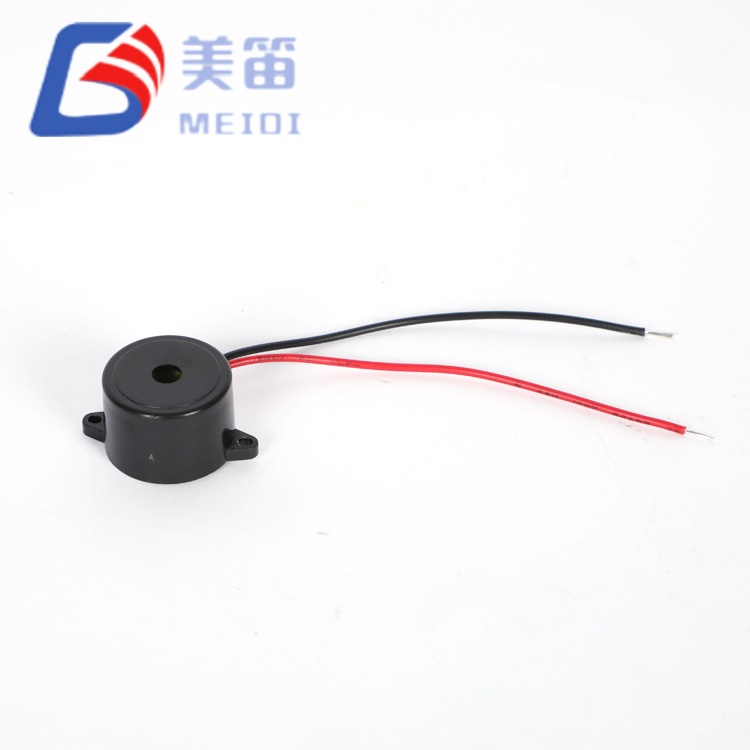

| ХНД-2316L |
|
12 | 3~24 | ≥90 при 3000 Гц 12 В (пик-пик) | ≤10 при 3000 Гц 12 В (пик-пик) | 3000±500 | -20~+80 | 5 | Ø23,0×16,0 |

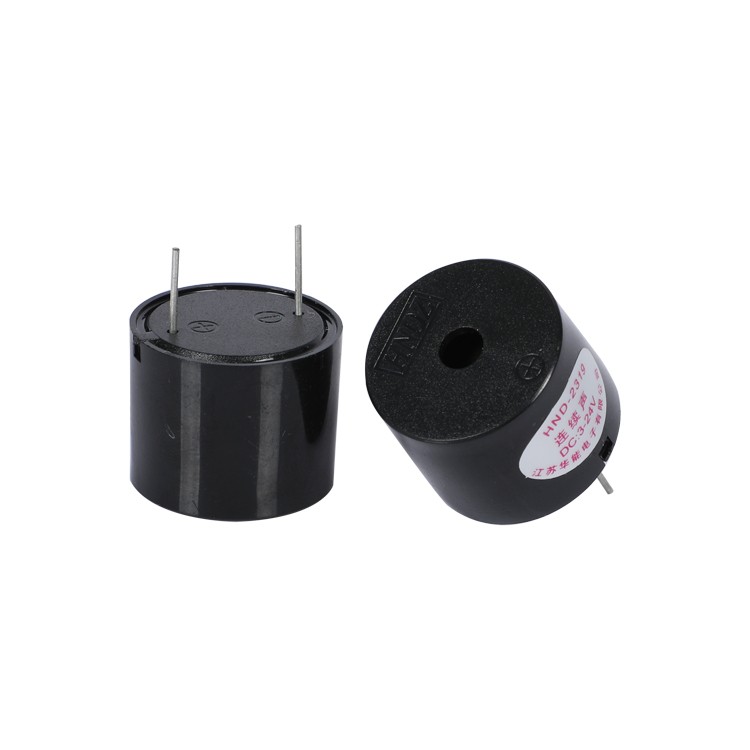

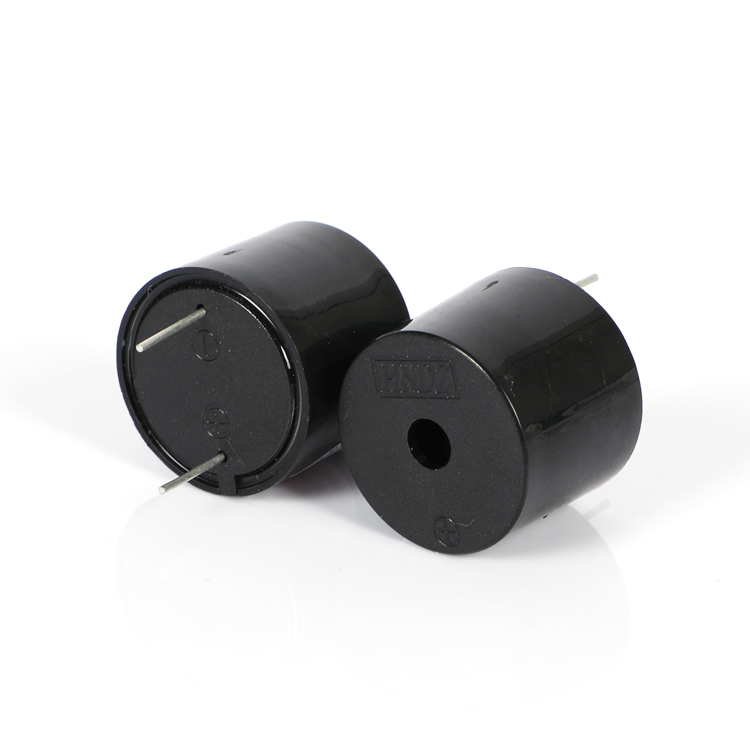

| ХНД-2319 |
|
12 | 3~24 | ≥90 при 3700 Гц 12 В (пик-пик) | ≤10 при 3700 Гц 12 В (пик-пик) | 3700±500 | -20~+80 | 5 | Ø23,0×19,0 |

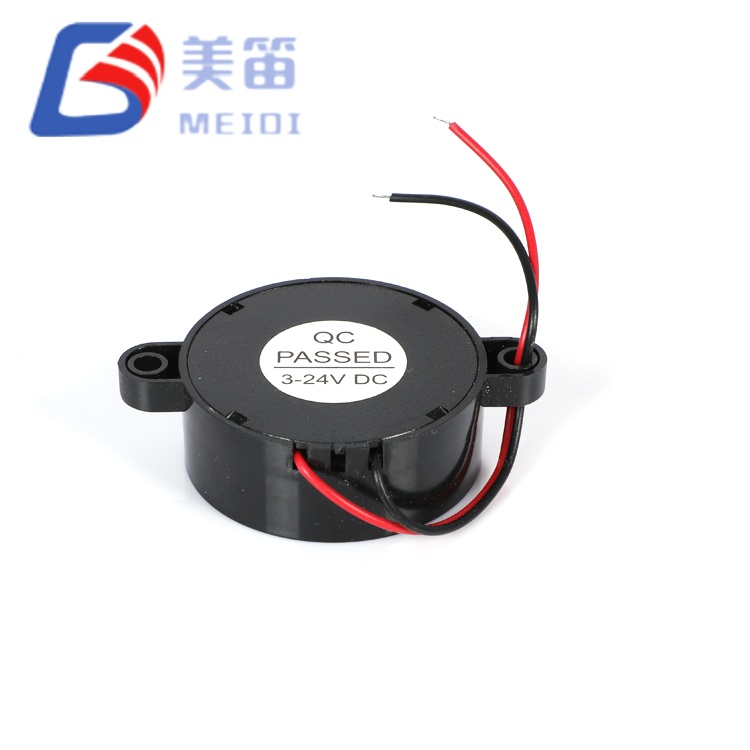

| ХНД-4216 |
|
12 | 3~24 | ≥90 | ≤8 | 2800±500 | -20~+80 | 12 | Ø41,8×16,0 |

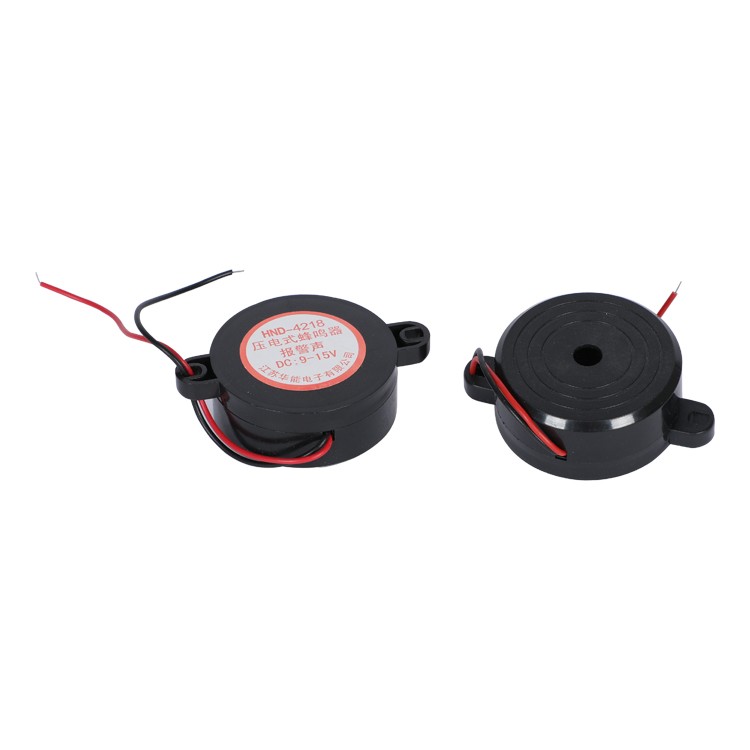

| ХНД-4218 |
|
12 | 3~24 | ≥90 | ≤8 | 2800±500 | -20~+80 | 12 | Ø41,8×18,0 |
