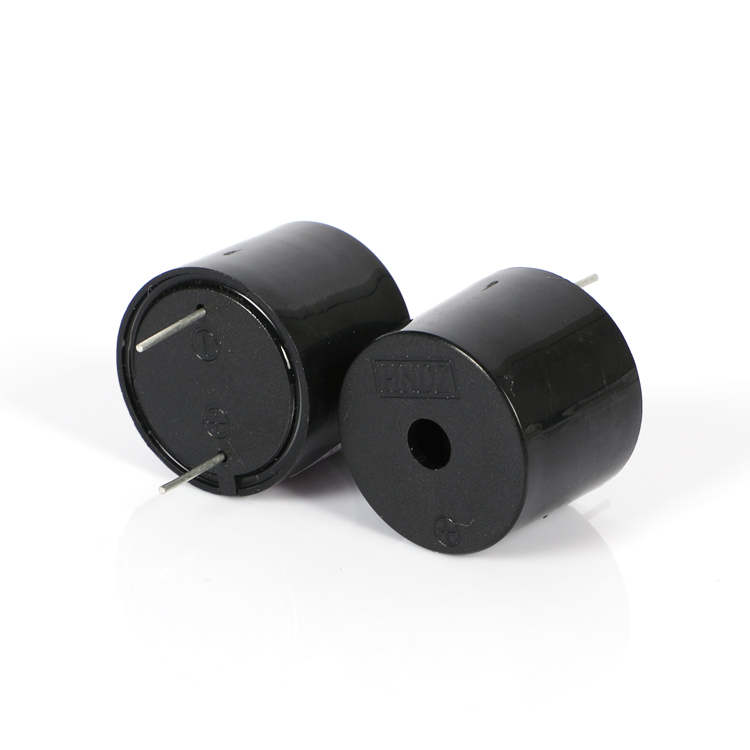

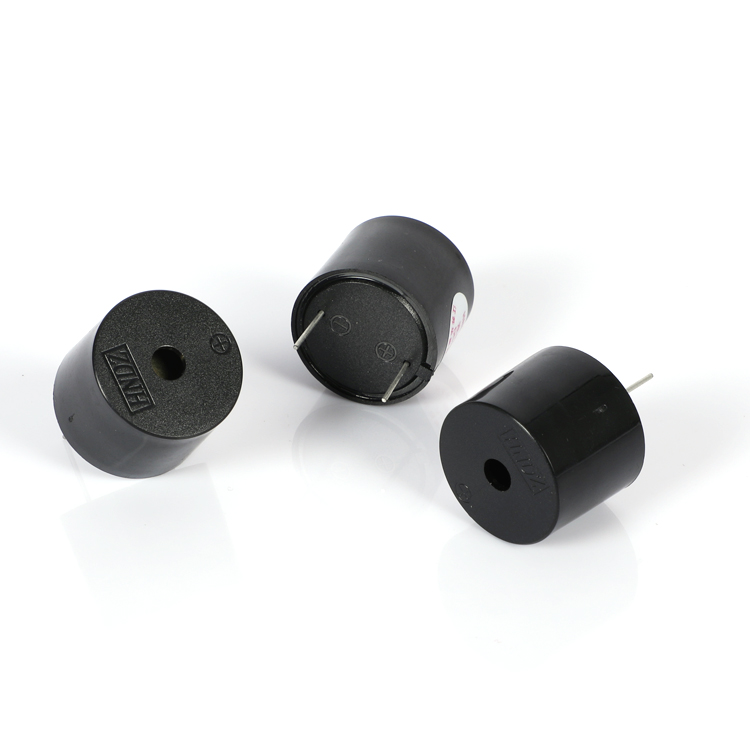

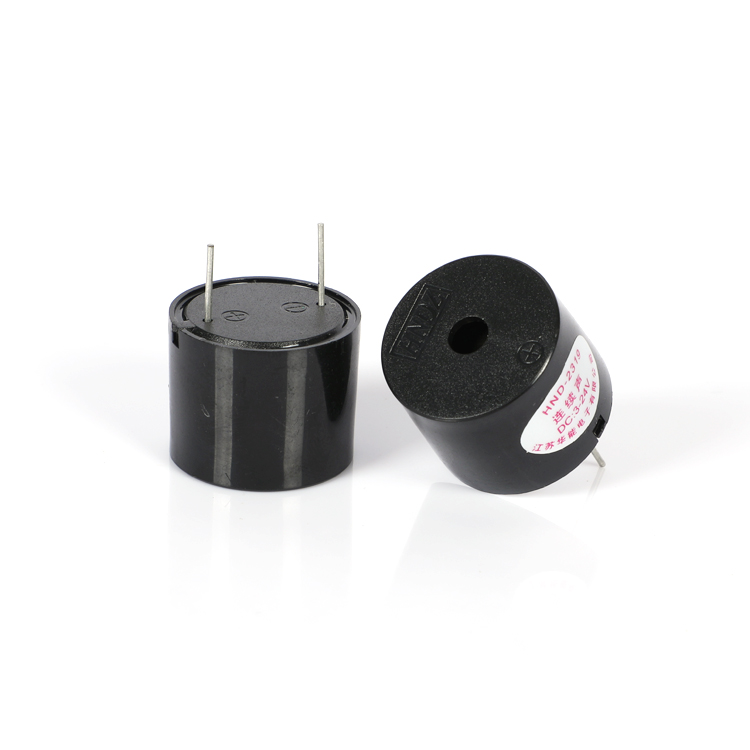

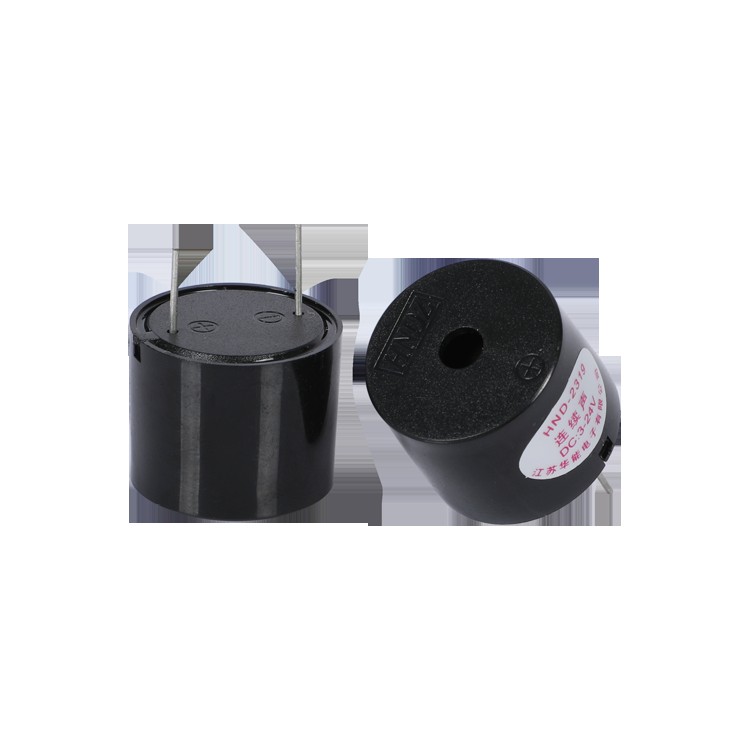

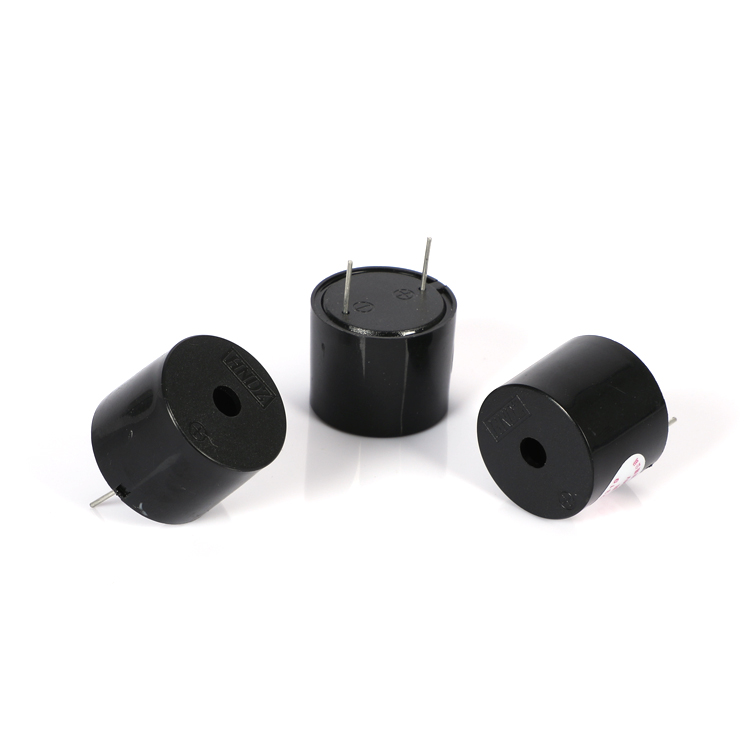

HND-2319 представляет собой активный пьезоэлектрический зуммер диаметром 23 мм со встроенной схемой возбуждения. помещен в черный корпус из АБС-пластика. 2319 Активный пьезоэлектрический зуммер работает в диапазоне напряжения постоянного тока от 3 до 24 В и создает номинальный тон 3700 Гц при номинальном напряжении 12 В постоянного тока. Более высокий корпус толщиной 19 мм по сравнению с вариантами диаметром 16 мм. того же класса диаметра, обеспечивает увеличенную акустическую камеру, что способствует отчетливый тональный характер. Потребление тока указано при значении ≤10 мА в соответствии со стандартом. Условия тестирования 12 В (пик-пик), 3700 Гц. С массой 5 г и идентичным размером сквозного отверстия. по сравнению с серией HND‑2316, этот зуммер является практичным выбором для проектов, требующих более высокой мощности. частота оповещений без изменения разводки печатной платы.
Встроенная колебательная схема — напряжение постоянного тока напрямую генерирует тон частотой 3700 Гц.
Номинальное напряжение 12 В постоянного тока, рабочий диапазон 3–24 В постоянного тока
Звуковая мощность ≥90 дБ на расстоянии 10 см при 12 В (пик-пик), прямоугольная волна 3700 Гц
Потребление тока ≤10 мА при номинальной частоте и напряжении
Φ23×19 мм, черный корпус из АБС-пластика, монтаж через отверстие, 5 г
Активный пьезоэлектрический зуммер H2319 настроен на резонансную частоту 3700±500 Гц. Это помещает его вывод в более высоком слышимом диапазоне, чем HND‑2316 3000 Гц, что делает его более подходящим для средах, где предпочтительнее более четкое и проникающее оповещение, например, в помещениях открытой планировки. промышленные полы или медицинские пункты с конкурирующим фоновым шумом. ±500 Гц Поле допуска допускает нормальное изменение производительности, сохраняя при этом тон в пределах последовательный диапазон восприятия.
Высота корпуса 19 мм создает больший объем внутренней полости, чем у корпуса 16 мм. вариант. В конструкции пьезоэлектрического зуммера объем полости влияет на величину Гельмгольца. резонанс замкнутой воздушной массы и может влиять как на уровень звукового давления, так и на уровень звукового давления. и формирование частоты. В то время как HND‑2319 и HND‑2316 имеют один и тот же диаметр 23 мм. диаметр диафрагмы, дополнительный внутренний объем в HND‑2319 смещает характеристики акустического импеданса, способствующие четкому звучанию.
Обе модели имеют одинаковое расстояние между контактами и площадь печатной платы, что позволяет разработчикам оценить разные частоты без замены платы. Масса 5 г составляет применимо для стандартных паяных соединений со сквозными отверстиями при нормальной эксплуатации уровни вибрации.
| Параметр | Ценить | Условия испытаний/Примечания |
| Тип продукта | Пьезоэлектрический активный зуммер | — |
| Номинальное напряжение | 12 В постоянного тока | — |
| Рабочее напряжение | 3–24 В постоянного тока | — |
| Резонансная частота | 3700 ± 500 Гц | — |
| Звуковой выход на расстоянии 10 см | ≥90 дБ | Прямоугольный сигнал 3700 Гц, 12 В (пик-пик) |
| Текущее потребление | ≤10 мА | Прямоугольный сигнал 3700 Гц, 12 В (пик-пик); В заголовке отчета об испытаниях может быть указано другое эталонное значение — см. сводку отчета об испытаниях. |
| Рабочая температура | -20 ℃ ~ +80 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +85 ℃ | Нерабочий |
| Размеры (Диаметр × В) | Φ23 ± 0,5 × 19 ± 0,3 мм | Только тело; допуск чертежа ±0,5 мм, если не указано иное. |
| Масса | 5 г | — |
| Материал корпуса | Черный АБС | — |
| Емкость | 12 ± 40% нФ | Справочное значение для заголовка спецификации; не проверено по выборке |
| Тип монтажа | Сквозное отверстие | Волна/ручная пайка |
Индикаторы состояния промышленного оборудования, где сигнал тревоги на частоте 3700 Гц отсекает низкочастотный фоновый шум
Оборудование медицинского мониторинга, требующее отчетливого звукового сигнала, отдельного от сигналов устройства частотой 3000 Гц.
Панели охранной сигнализации и системы контроля доступа со сквозным монтажом на печатной плате
Предупреждения на автомобильной приборной панели (звуковые сигналы открытия дверей, напоминания о свете фар) с использованием источника постоянного тока 12 В.
Источники бесперебойного питания и блоки распределения питания, работающие на шине постоянного тока 12–24 В.
Бытовая техника и торговое оборудование, использующие более высокий тон обратной связи
Активный пьезоэлектрический зуммер 2319 собирается на производственном предприятии MEIDI в Цзянсу, где производится поток включает в себя литье корпуса из АБС-пластика, приклеивание пьезодиафрагмы, сборку печатной платы с цепь привода и окончательная ультразвуковая сварка или механическое крепление корпуса. Затем автоматизированные испытательные станции измеряют уровень звукового давления, резонансную частоту и ток. потребление для каждого устройства при указанных условиях 12 В (пик-пик), 3700 Гц.
Каждая производственная партия отбирается для проверки надежности из семи пунктов: воздействие влажности, высокотемпературное хранение, низкотемпературное хранение, термоциклирование, испытание на падение, вибрация выносливость и термостойкость припоя. Параметры испытаний соответствуют параметрам HND‑2319. Частота 3700 Гц и корпус толщиной 19 мм. Эти тесты являются частью стандарта MEIDI ISO9001. системы качества и предназначены для проверки стабильности производительности в условиях окружающей среды. стрессы, обычно возникающие при транспортировке, хранении и конечном использовании.
Доступен протокол испытаний с десятью образцами для модели HND‑2319. Тест был проведен с прямоугольным сигналом 12 В (пик-пик) и частотой 3700 Гц. Измеренные значения звукового давления варьируются от 99 дБ до 105 дБ, что превышает минимум ≥90 дБ. Текущие показания варьируются от 5,00 мА до 5,33 мА, что ниже значения ≤10 мА, указанного в таблице параметров. Измерения частоты попадают в диапазон от 3620 Гц до 3780 Гц. Окно 3700±500 Гц. Проверка размеров подтверждает соответствие Допуски конструкции Φ23×19 мм.
Примечание. В заголовке отчета об испытаниях указан предел тока ≤15 мА, который отличается от от значения ≤10 мА, указанного в таблице параметров продукта. Для правильного текущая спецификация, применимая к вашему заказу, свяжитесь с MEIDI и сообщите требования. Выборочные данные иллюстрируют типичное распределение и не представляют собой гарантированный диапазон производительности.
| Образец | Уровень звукового давления (дБ) | Ток (мА) | Частота (Гц) | Диаметр (мм) | Высота (мм) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Вывод: ПРОЙДЕН. Внешний вид, полярность и направление ленты соответствуют спецификации.
1. Работайте строго в диапазоне 3–24 В постоянного тока. Напряжение, превышающее это значение, может вызвать необратимое повреждение внутреннего колебательного контура.
2. Этот продукт не запечатан. Избегайте попадания воды, остатков флюса или клея. через звуковой порт, который может изменить частотную характеристику и уменьшить выходную мощность.
3. Воздействие агрессивных газов или высокой влажности может привести к разрушению пьезоэлемента. и латунные контакты с течением времени. Храните и эксплуатируйте в контролируемых условиях.
4. Уровень звукового давления зависит от напряжения питания и тока источника. Убедитесь, что ваша схема привода может выдавать достаточный ток под нагрузкой.
5. Держите передний акустический порт свободным. Препятствия, перегородки или плотно установленные крышки снижают уровень звукового давления и смещают эффективную частоту.
6. Храните в оригинальной сухой упаковке до сборки, чтобы предотвратить попадание влаги. поглощение и окисление контактов.
1. Чем HND-2319 отличается от HND-2316 в линейке MEIDI?
Активный пьезоэлектрический зуммер 2319 настроен на частоту 3700±500 Гц и имеет высоту корпуса 19 мм. в то время как HND‑2316 работает на частоте 3000±500 Гц при высоте 16 мм. Оба имеют одинаковый диаметр 23 мм, номинальное напряжение 12 В постоянного тока, рабочее напряжение 3–24 В постоянного тока. дальность действия и площадь сквозного отверстия. Основные различия заключаются в частоте полоса и вертикальный зазор.
2. Какое значение имеет резонансная частота 3700 Гц?
Тон 3700 Гц занимает более высокую слышимую полосу, чем 3000 Гц, что делает его восприятие острее. Это может быть полезно в шумной обстановке. или приложения, в которых нескольким зуммерам требуется четкое разделение частот. Данные развертки частоты могут быть предоставлены по запросу.
3. Почему в отчете об испытаниях указан ток <15 мА, а в таблице параметров указано <10 мА?
Несоответствие между заголовком протокола испытаний (<15 мА) и продуктом. Таблица параметров (≤10 мА) является несоответствием документации. Измеренный образец значения постоянно находятся в районе 5 мА. Свяжитесь с MEIDI, чтобы подтвердить правильность спецификация для вашей закупки.
4. Какой вертикальный зазор необходим для HND-2319?
Высота тела 19,0±0,3 мм. Необходимо предусмотреть дополнительное пространство для сквозной выступ вывода и галтели припоя. Подробная механика чертежи доступны в MEIDI.
5. Могу ли я заменить HND-2319 на существующую опору HND-2316?
Да. Расстояние между контактами и расположение отверстий на печатной плате идентичны. Единственный физический Изменение заключается в увеличении высоты на 3 мм. Убедитесь, что ваш корпус допускает более высокий профиль перед заменой.
6. Почему в протоколе испытаний в качестве активного зуммера используется прямоугольный сигнал?
HND‑2319 предназначен для работы на постоянном токе со встроенным генератором колебаний. Прямоугольный сигнал 12 В (пик-пик) является стандартизированным условием определения характеристик. используется в протоколе испытаний. Данные о производительности привода постоянного тока доступны отдельно.
Полные технические характеристики, кривые частотных характеристик, ток разъяснения спецификаций или чертежи печатных плат для HND‑2319, свяжитесь с MEIDI и сообщите данные вашего заявления. Техническая поддержка обычно отвечает в течение одного рабочего дня.
