Суммируя:Электромагнитный зуммер (часто называемый магнитным зуммером) превращает небольшую звуковую катушку с катушкой и магнитом в надежный звуковой сигнал тревоги для бытовой техники, сигнализации, автомобильной и промышленной продукции. В этом руководстве 2026 года объясняется, как работает электромагнитный зуммер, сравниваются активные и пассивные, магнитные и пьезоэлектрические конструкции, перечисляются ключевые характеристики, которые необходимо проверить, и показано, как компания MEIDI разрабатывает индивидуальные и OEM-решения в области электромагнитных зуммеров для инженеров-конструкторов и групп закупок.
Электромагнитный зуммер представляет собой электроакустический преобразователь, построенный на основе катушки, постоянного магнита и ферромагнитной диафрагмы (обычно небольшого стального колпачка). Когда ток протекает через катушку, он становится электромагнитом, который притягивает диафрагму к магниту; Поверните ток, и диафрагма пружинит обратно. Повторите это тысячи раз в секунду, и вы получите тон. В отличие от пьезоэлектрического зуммера, который сгибает керамический диск, в электромагнитном зуммере используется механизм подвижной катушки — тот же принцип, что и в громкоговорителе, уменьшенном до нескольких миллиметров. Это делает электромагнитные зуммеры привычным и недорогим выбором для любого продукта, который просто нужно услышать.
Поскольку механизм является механическим и автономным, электромагнитный зуммер продолжает работать, несмотря на вибрацию, перепады влажности и годы циклов переключения. Для панелей, счетчиков и потребительских товаров электромагнитный зуммер остается звуковым сигналом по умолчанию, когда чистый, низкий тон имеет большее значение, чем абсолютно минимальное энергопотребление.
Механизм основан на принципе подвижной катушки (звуковой катушки). В пассивном электромагнитном зуммере вы подаете переменный или импульсный сигнал возбуждения, который неоднократно подает питание на катушку; диафрагма колеблется на рабочей частоте и излучает звук. В активном электромагнитном зуммере внутренний генератор выполняет переключение от источника постоянного тока. Два факта определяют дизайн:
Вот почему тот же электромагнитный зуммер звучит громче на своей номинальной резонансной частоте, чем вне ее. Когда вы указываете электромагнитный зуммер, резонансная частота — это число, которое определяет реальную громкость внутри вашего корпуса.
Это первая вилка в любом выборе электромагнитного зуммера: колебания живут внутри детали или внутри вашей прошивки?
Пассивный электромагнитный зуммер содержит только катушку и диафрагму — генератора нет. Вы подаете на него прямоугольную волну или сигнал переменного тока с частотой тона, и он звучит на этой частоте. Преимуществом является контроль высоты звука: один пассивный электромагнитный зуммер может воспроизводить мелодии, двухтональные сигналы тревоги или одиночный звуковой сигнал подтверждения. Цена состоит в том, что ваш MCU или микросхема драйвера должны генерировать сигнал.
В активный электромагнитный зуммер встроен внутренний генератор. Подайте питание постоянного тока в пределах номинального диапазона, и он подаст собственный звуковой сигнал фиксированного тона. Для простого звукового сигнала при включении питания или оповещения о неисправности активный электромагнитный зуммер является самым быстрым способом — без кода, без дополнительных деталей, только шина напряжения и последовательный резистор.
Быстрое правило:нужен фиксированный сигнал оповещения с нулевой прошивкой? Выберите активный электромагнитный зуммер. Нужен контроль высоты звука, музыка или двухтональная сигнализация? Выберите пассивный электромагнитный зуммер и включите его.
Оба издают звук; они делают это по-другому. Магнитный (электромагнитный) зуммер перемещает катушку и магнит; пьезоэлектрический зуммер сгибает керамический диск. Практические компромиссы:
Если вам нужен глубокий, громкий, низкочастотный сигнал тревоги при напряжении 3–12 В, часто лучше использовать электромагнитный зуммер. Если преобладают баланс мощности и температурный диапазон, сравните их на стенде, прежде чем приступать к работе.

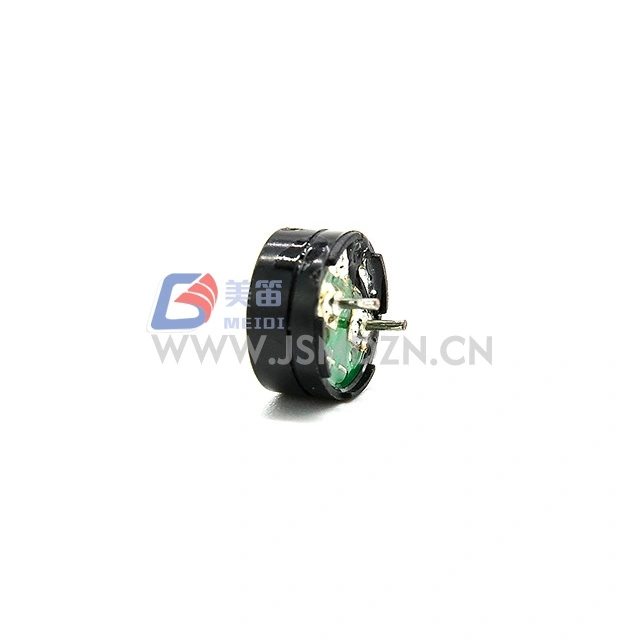

Когда места на плате мало, электромагнитный зуммер SMD припаивается прямо к плате. Детали серии MEIDI MLT позволяют механизму подвижной катушки занимать площадь 5×5 мм или меньше без выводов. Электромагнитный зуммер SMD выдерживает автоматическую сборку и сохраняет постоянную громкость — именно поэтому он появляется в умных замках, носимых устройствах, бытовой технике и индикаторах на приборной панели. Компромиссом по сравнению с электромагнитным зуммером с выводами является немного более низкая максимальная звуковая мощность, поэтому перед принятием решений убедитесь, что уровень дБ соответствует вашему фактическому рабочему напряжению.
При сборке оплавлением электромагнитный зуммер SMD также устраняет необходимость ручной установки и уменьшает ошибку размещения, что имеет значение, когда ваш объем превышает несколько тысяч единиц в месяц.
Чтение спецификации электромагнитного зуммера сводится к четырем цифрам плюс два второстепенных:
Сначала зафиксируйте диапазон напряжения и резонансную частоту, потому что они решают, подходит ли вообще электромагнитный зуммер к вашей плате и вашему корпусу.
Схема привода соответствует выбранному вами типу. Пассивному электромагнитному зуммеру нужен прямоугольный сигнал — вывод ШИМ микроконтроллера через токоограничивающий резистор или специальная микросхема драйвера зуммера работают хорошо. Поддерживайте напряжение привода в пределах номинального рабочего диапазона; перегрузка может привести к насыщению катушки или ее перегреву. Для активного электромагнитного зуммера требуется только чистый источник постоянного тока и последовательный резистор; переключите его с помощью транзистора или MOSFET от вашего MCU GPIO. Поскольку катушка является индуктивной, поместите напротив нее обратноходовой диод, чтобы защитить выходной каскад.
Компания Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) производит электромагнитные зуммеры для пассивных, активных и SMD линий с собственной намоткой катушек и акустической настройкой — этапы, которые определяют стабильность тона от первого устройства до серийного производства. Ниже представлен представительный выбор из нашего ассортимента. Полные механические чертежи и полный каталог доступны по запросу. Каждое значение представляет собой измеренную характеристику; всегда проверяйте последнюю версию таблицы данных перед началом проектирования.
| Модель | Тип | Рейтинг V | Операционная В | Резонансная частота. | Звуковой выход | Номинальный ток |
|---|---|---|---|---|---|---|
| ХН-1295 | Пассивный | 5 В | 3–7 В | 2400 Гц | ≥85 дБ | ≤80 мА |
| ХН-2512 | Пассивный | 5/12 В | 3–7/9–14 В | 800 Гц | 85 дБ | ≤30 мА |
| HN-9650E | Пассивный | 5 В | 4–6 В | 2700 Гц | ≥85 дБ | ≤80 мА |
| ХМБ1206-05 | Активный | 5 В | 3–7 В | 2700±300 Гц | ≥85 дБ | ≤30 мА |
| HNB09A05 | Активный | 5 В | 3–7 В | 2700±300 Гц | ≥85 дБ | ≤30 мА |
| ТМБ12А05 | Активный | 5 В | 3–7 В | 2400±300 Гц | ≥85 дБ | ≤30 мА |
| ТМБ12А12 | Активный | 12 В | 8–16 В | 2700±300 Гц | ≥88 дБ | ≤30 мА |
| ТМБ12А24 | Активный | 24 В | 18–26 В | 2400±300 Гц | ≥90 дБ | ≤30 мА |
| МЛТ-5020 | SMD пассивный | 3,0 В | 2–4 В | 4000±300 Гц | ≥80 дБ | ≤100 мА |
| МЛТ-8530-16Р | SMD пассивный | 3,6 В | 2,5–4,5 В | 2700±200 Гц | ≥85 дБ | ≤100 мА |
| МЛТ-9650Y-5В | SMD активный | 5 В | 4–7 В | 3000±300 Гц | ≥85 дБ | ≤30 мА |
Используйте эту проверку из пяти шагов, прежде чем включать электромагнитный зуммер в свою спецификацию:
Если вы сомневаетесь, пришлите в MEIDI громкость вашего корпуса, питание и требуемую громкость — вместо того, чтобы гадать, мы предложим электромагнитный зуммер, подходящий для вашей полости.

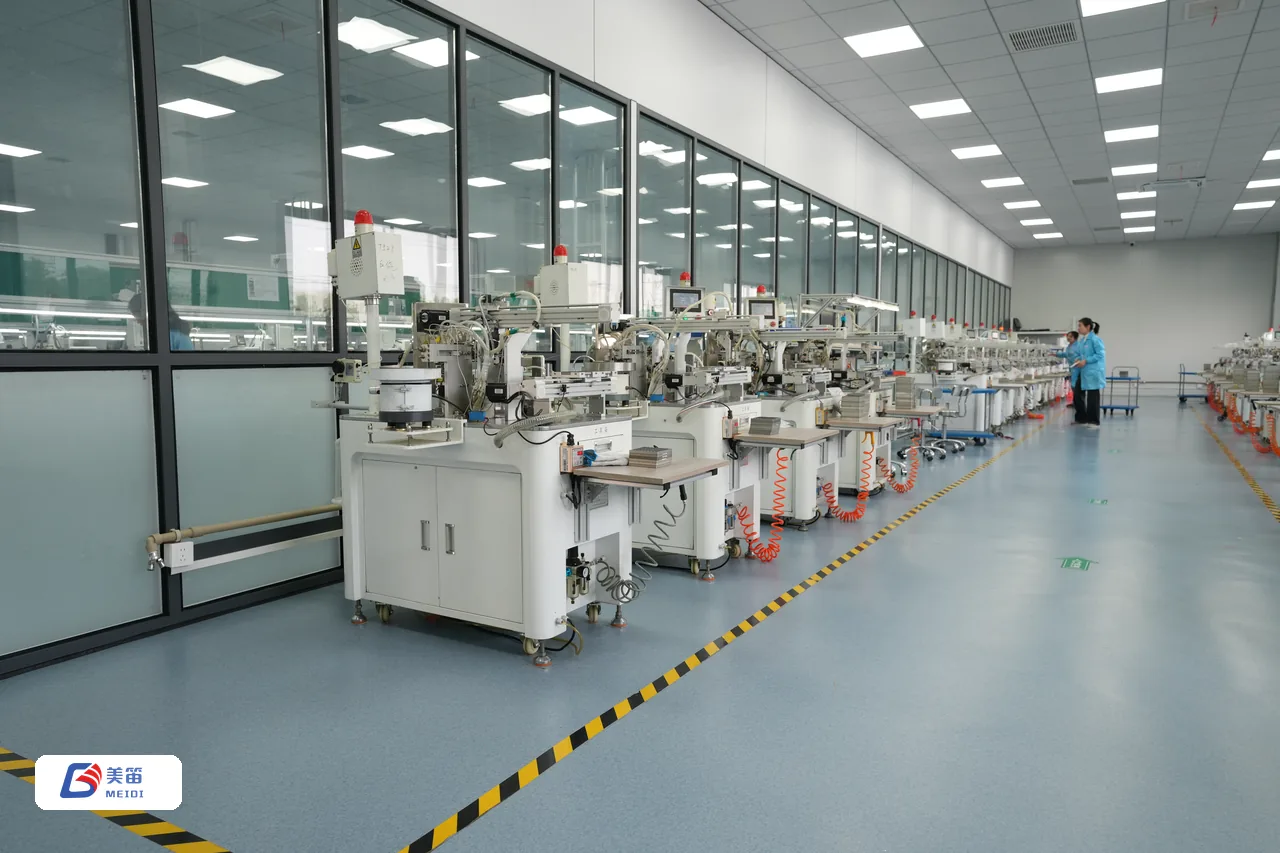

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) является специализированным производителем зуммеров и акустических компонентов, а не торговой компанией. MEIDI — это экспортный бренд одной и той же производственной базы, созданный для индивидуальных и OEM-программ. Если стандартная деталь не соответствует вашему корпусу, напряжению или целевому уровню звукового давления, мы настраиваем катушку и резонатор в соответствии с вашими спецификациями. Благодаря автоматизированным производственным линиям, собственной лаборатории акустических испытаний и системам управления ISO 9001 и ISO 14001, а также соответствию RoHS и REACH, мы поддерживаем клиентов от прототипов образцов за считанные дни до стабильного массового производства. Если вы сравниваете поставщиков электромагнитных зуммеров, задайте каждому простой вопрос: кто наматывает катушку и кто проверяет тон? В MEIDI ответ тот же: да.
В электромагнитном зуммере используется катушка и магнит, которые перемещают стальную диафрагму; пьезоэлектрический зуммер сгибает керамический элемент под напряжением. Электромагнитный зуммер выигрывает благодаря низкочастотной громкости и низкой стоимости основных оповещений, а пьезоэлектрический тип выигрывает по мощности, долговечности и тонкому дизайну SMD. Воспользуйтесь электромагнитным зуммером, если вам нужен более глубокий тон при напряжении 3–12 В.
Выберите пассивный электромагнитный зуммер, если ваша прошивка уже управляет выходом ШИМ и вы хотите управлять высотой звука или воспроизводить мелодии. Выбирайте активный электромагнитный зуммер, если вам нужен только фиксированный звуковой сигнал от источника постоянного тока и вам нужна самая простая интеграция без дополнительного кода.
Да. MEIDI разрабатывает индивидуальные решения для электромагнитных зуммеров с акустической настройкой, индивидуальной механической конструкцией и совместно разработанными схемами привода. Оценочные образцы обычно создаются в течение нескольких дней, поэтому вы можете проверить производительность в своем собственном корпусе.
MEIDI производит продукцию в соответствии с системами управления качеством и окружающей средой ISO 9001 и ISO 14001, а наши продукты с электромагнитными зуммерами соответствуют требованиям RoHS и REACH. Документация передается вместе с каждой поставкой.
Стандартные модели обычно могут быть отправлены в течение нескольких рабочих дней, а специальные образцы электромагнитных зуммеров обычно изготавливаются в течение нескольких дней после подтверждения спецификации. Чтобы начать, свяжитесь с нашей командой и сообщите свое напряжение, уровень звукового давления и занимаемую площадь.
Нужен электромагнитный зуммер для вашего следующего проекта?
Сообщите нам свое напряжение, уровень звукового давления и занимаемую площадь, и мы порекомендуем стандартную модель или предложим индивидуальный электромагнитный зуммер. Информационные листы и бесплатные оценочные образцы доступны по запросу.
Контакт:sales067@meidibuzzer.com | Веб-сайт:www.meidibuzzer.com
Эта статья предназначена для инженерных справок. Технические характеристики отражают типичные модели электромагнитных зуммеров MEIDI; всегда проверяйте последнюю версию таблицы данных перед началом проектирования. © Цзянсу Мэйди Intelligent Technology Co., Ltd. (MEIDI).
