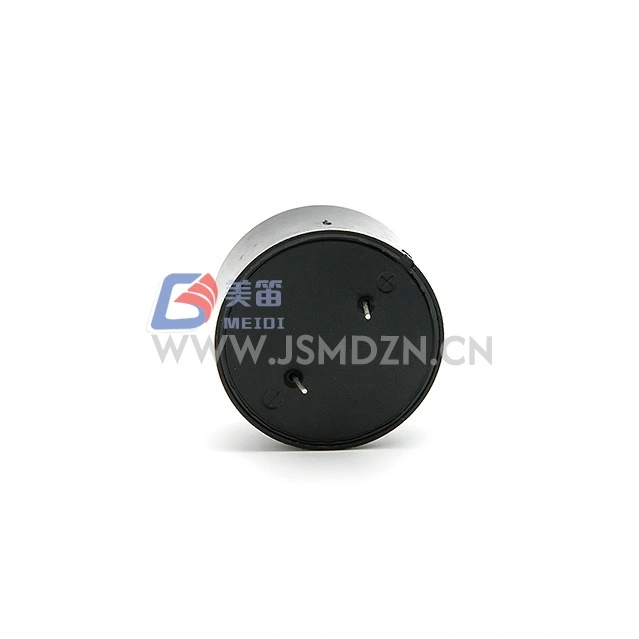

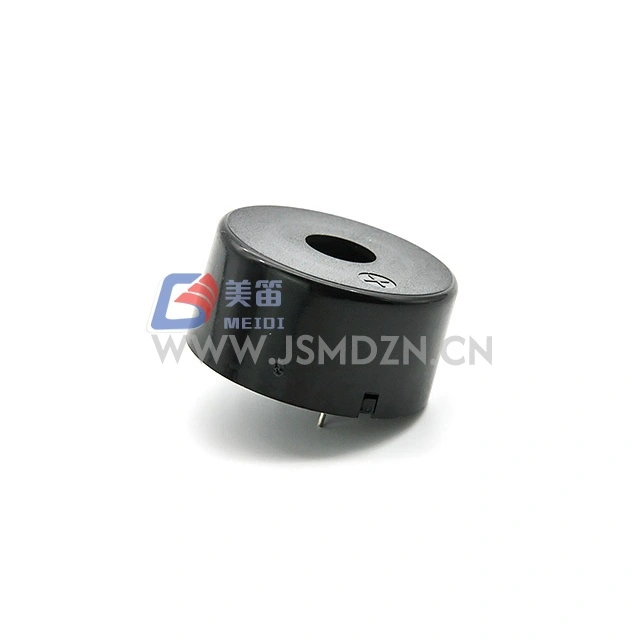

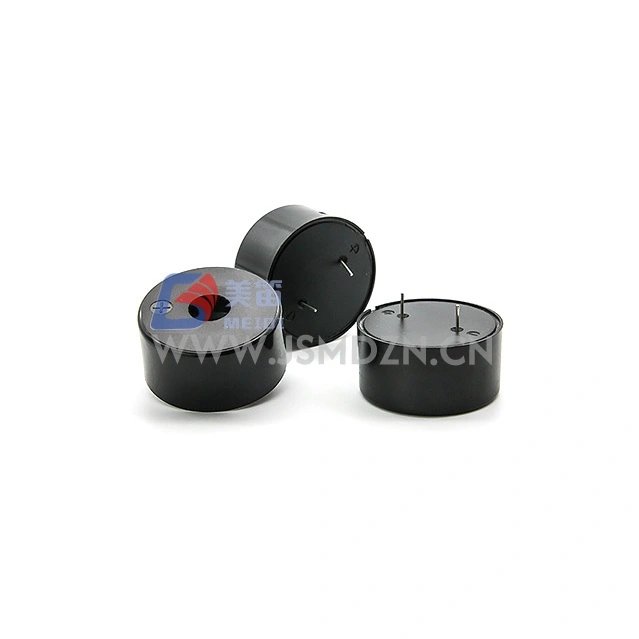

Пьезоэлектронная сигнализация MEIDI HND-4020 3 кГц — это электронное устройство сигнализации, предназначенное для звукового оповещения и оповещения. В нем используется пьезоэлектрический преобразователь, управляемый внешним прямоугольным сигналом или сигналом ШИМ, что позволяет разработчикам систем контролировать частоту и характер тона.
HND-4020 резонирует на частоте 3000±500 Гц и производит мин. Звуковое давление 89 дБ при 3 В (размах), 3 кГц, коэффициент заполнения 50 %, измерено на расстоянии 30 см. Широкий рабочий диапазон 1–25 В (пик-пик) поддерживает различные конструкции схем драйверов. Благодаря емкости 30 000±30% пФ при частоте 1 кГц и черному корпусу из полипропилена эта электронная сигнализация подходит для промышленных систем, систем безопасности и управления технологическими процессами.
Гибкость внешнего привода — принимает ШИМ или прямоугольный сигнал для программируемого выходного тона
Резонансная частота 3000 Гц — заводская настройка с допуском ±500 Гц.
Широкий диапазон напряжений — рабочий диапазон 1–25 В (пик-пик) поддерживает разнообразные схемы драйверов.
Низкое потребление тока — Макс. 5 мА при 3 В (размах), 3 кГц, нагрузка 50 %
Корпус ППО — черный материал ППО для термической и механической прочности.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электронная сигнализация | — |
| Номинальное напряжение | 3 Впик-пик | В зависимости от условий испытаний |
| Рабочее напряжение | 1~25 В (пик-пик) | Диапазон сигнала привода |
| Резонансная частота | 3000 ± 500 Гц | — |
| Уровень звукового давления | Мин. 89 дБ | 3 В (пик-пик), 3 кГц, нагрузка 50 %, 30 см |
| Номинальный ток | Макс. 5 мА | 3 В (пик-пик), 3 кГц, нагрузка 50 % |
| Емкость | 30000 ±30% пФ | На частоте 1 кГц |
| Рабочая температура | -20℃ ~ +70℃ | Непрерывный |
| Температура хранения | -30℃ ~ +80℃ | Нерабочий |
| Внешние размеры | Φ39,5 × 26 мм | Только корпус, согласно размерному чертежу |
| Расстояние между монтажными отверстиями | 18 мм | Размерный чертеж |
| Вес нетто | Около 15 г | — |
| Материал корпуса | ППО | Черный |
| Экологическое соответствие | РоХС | — |
Системы сигнализации с внешним приводом - оборудование с микроконтроллером или ИС драйвера, обеспечивающее выходной сигнал ШИМ или прямоугольной формы.
Оповещения о промышленных процессах — предупреждения о неисправностях и опасностях в системах управления
Панели безопасности — сигнализация о вторжении и статусе, управляемая внешними сигналами управления.
Программируемые системы оповещения — частотная модуляция обеспечивает вывод многотональных сигналов и переменных шаблонов.
Общее электронное оборудование — звуковые сигналы состояния, уведомления об ошибках и отзывы оператора.
| Требование к дизайну | Преимущество HND-4020 |
| Программируемый тональный выход | Внешний ШИМ-привод позволяет изменять частоту и шаблоны |
| Широкая совместимость по напряжению | Рабочий диапазон 1–25 В (пик-пик) позволяет использовать различные конструкции драйверов. |
| Низкое потребление тока | Макс. 5 мА при номинальных условиях испытаний |

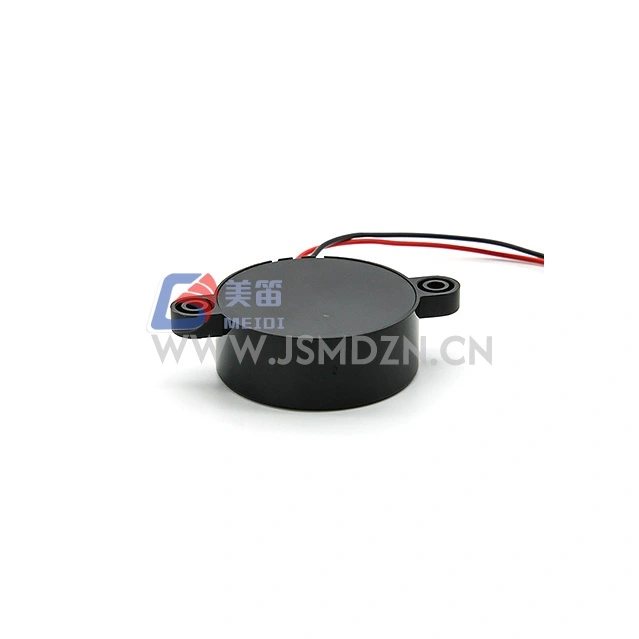

| Монтаж на панели | Корпус диаметром 39,5 мм с монтажными отверстиями для установки на шасси. |
| Согласование цепи привода | Номинальная емкость 30 000 пФ для согласования со стандартным пьезо-драйвером. |
MEIDI производит электронную сигнализацию HND-4020 в рамках контролируемых производственных процессов. Каждая партия продукции проходит:
Проверка частоты — испытание резонансной частоты при 3000±500 Гц.
Проверка SPL — проверка звукового давления при 3 В (пик-пик), 3 кГц, 50% нагрузка, 30 см
Тест потребления тока — Макс. Проверка 5 мА в номинальных условиях испытаний
Проверка размеров — проверка корпуса диаметром 39,5×26 мм и расположения монтажных отверстий.
Испытания на надежность — включая 96-часовое испытание на долговечность при обычных температурах, хранение при высокой температуре +80℃, хранение при низкой температуре -30℃, 48-часовое воздействие влажности при +40℃/90–95% относительной влажности, 10-цикловый температурный шок (+70℃↔-20℃), испытание на падение с высоты 1,2 м и многоосную механическую вибрацию.
Продукты производятся из материалов, соответствующих требованиям RoHS. Свяжитесь с MEIDI для получения подробной документации по качеству и отчетов об испытаниях.
1. Требуется ли для HND-4020 внешний генератор или сигнал ШИМ?
Да. HND-4020 требует внешнего сигнала переменного тока или ШИМ с резонансной частотой 3000 Гц или близкой к ней. Постоянное напряжение само по себе не будет производить звуковой сигнал, поскольку пьезоэлектрический элемент требует смены полярности для механического изгиба и создания звукового давления.
2. Какое напряжение и частота рекомендуется для HND-4020?
В спецификации источника указаны условия испытаний прямоугольной волны 3 В (размах), 3 кГц, коэффициент заполнения 50 %. Диапазон рабочего напряжения составляет 1 ~ 25 В (пик-пик). Для номинальной звуковой мощности используйте напряжение 3 В (пик-пик) вблизи резонансной частоты.
3. Почему уровень звукового давления измеряется на расстоянии 30 см, а не 10 см?
В исходной спецификации указан Мин. 89 дБ на расстоянии 30 см в номинальных условиях испытаний. Это расстояние измерения является частью определенных условий испытаний и должно использоваться при сравнении акустической мощности.
4. Какова емкость HND-4020 и почему это имеет значение?
Номинальная емкость составляет 30 000±30% пФ при частоте 1 кГц. Эта емкостная нагрузка определяет ток, требуемый от схемы драйвера. Убедитесь, что драйвер может выдавать достаточный ток при вашей частоте коммутации и напряжении.
5. Каковы монтажные размеры HND-4020?
На габаритном чертеже показан корпус диаметром 39,5 мм, общей высотой 26 мм и монтажными отверстиями, расположенными на расстоянии 18 мм друг от друга. Свяжитесь с MEIDI для получения официального механического чертежа.

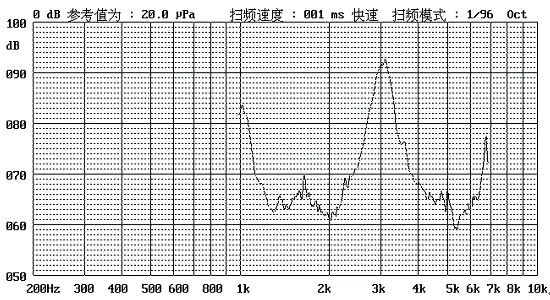

Для получения технических данных, замечаний по применению схемы управления, данных о частотной характеристике или обсуждения конфигурации OEM обращайтесь в компанию MEIDI. Спецификации продукции и квалификационная документация доступны по взаимному соглашению о неразглашении.
