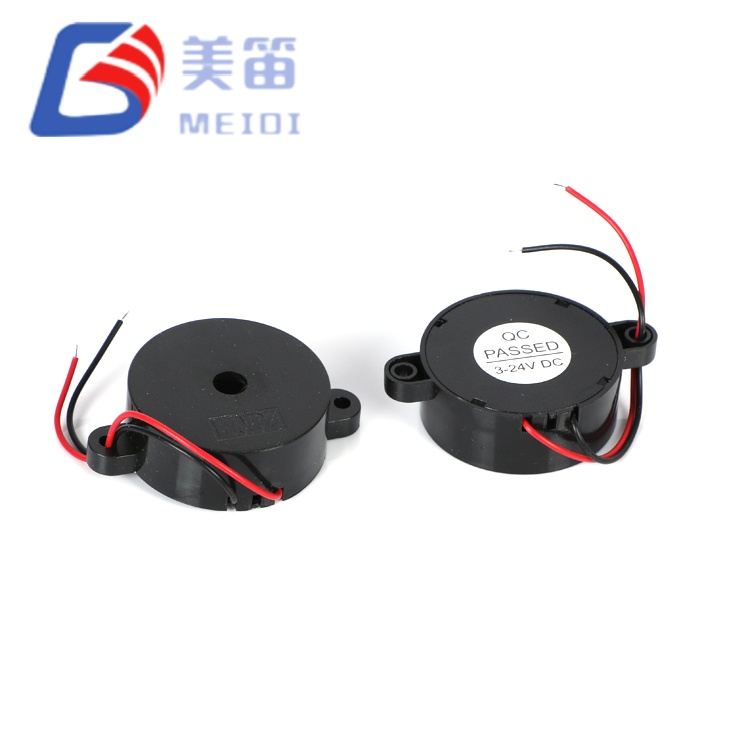

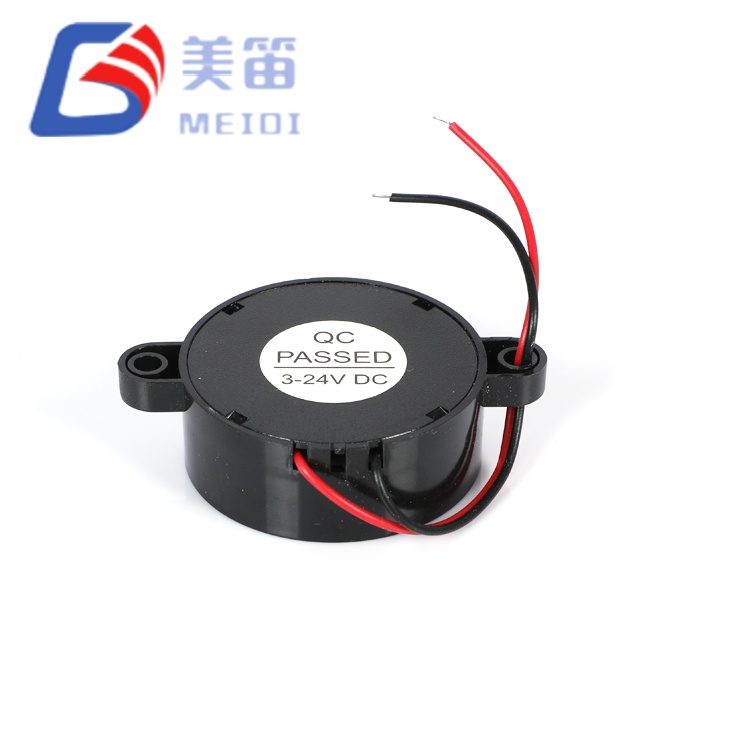

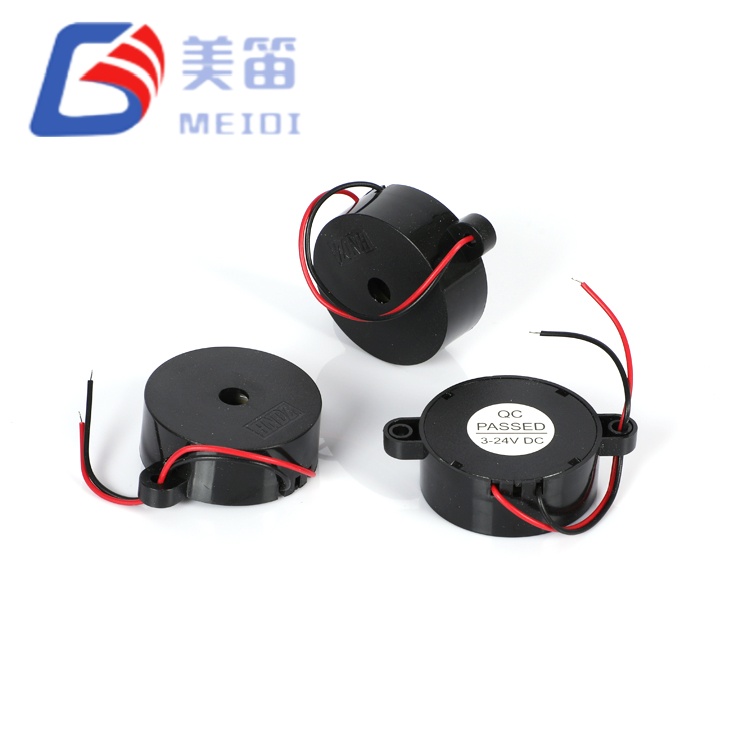

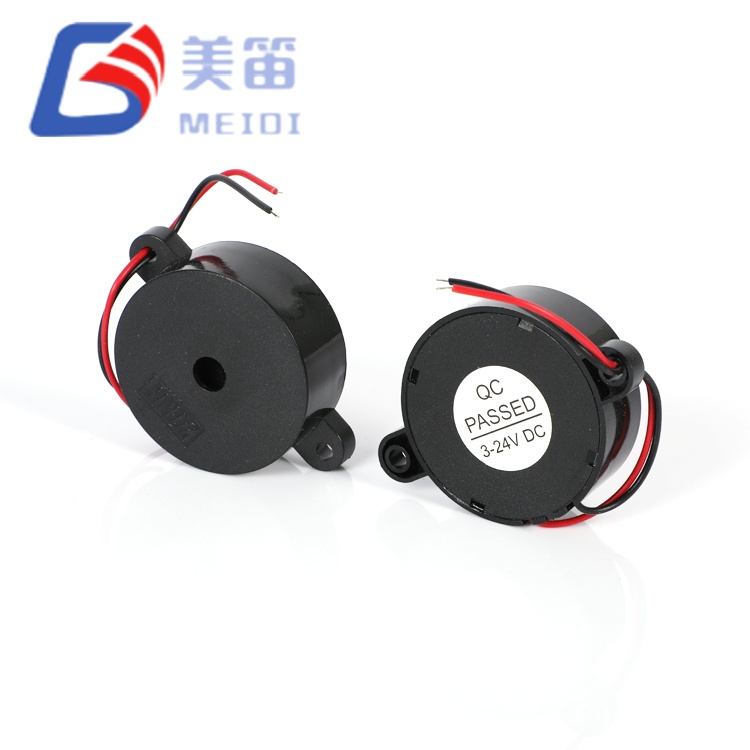

Активный пьезосигнализатор 4216 — это пьезоэлектрический сигнализатор с автономным управлением, который сочетает в себе диафрагму диаметром 41,8 мм и встроенный генератор, производящий фиксированный тональный сигнал частотой 2800 Гц при подаче постоянного тока. Измеренное звуковое давление на расстоянии 10 см достигает 101–107 дБ, что значительно выше гарантированного минимума в 90 дБ. Сигнализация работает в диапазоне 3–24 В постоянного тока, потребляя менее 8 мА при напряжении 12 В, а ее корпус с резьбой можно надежно закрепить на панелях управления или оборудовании, подверженном вибрации.
Акустическая мощность подтверждена на уровне 101–107 дБ на выборочной партии из 10 единиц, что обеспечивает существенный запас высоты для шумных промышленных полов и закрытых панелей.
Диапазон питания 3–24 В устраняет необходимость во внешних преобразователях, охватывающих 12-вольтовые автомобильные системы, 24-вольтовые шлейфы пожарной сигнализации и сильно разряженные аккумуляторы.
Большой пьезоэлектрический керамический корпус диаметром 41,8 мм обеспечивает чистый тональный характер с минимальными гармониками, что отличает его от электромагнитных сирен с катушечным приводом.
Встроенный генератор генерирует звуковой сигнал сразу же при подаче напряжения, что устраняет необходимость в ресурсах ШИМ микроконтроллера или внешних транзисторах управления.
Крепление лицевой панели с резьбой обеспечивает более сильное механическое крепление, чем конструкции со сквозными штифтами, что важно для оборудования, подвергающегося постоянной вибрации или воздействию внешних условий.
Потребление тока остается ниже 8 мА при номинальном напряжении 12 В, что создает очень небольшую нагрузку на цепи резервной батареи во время длительных отключений.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электронная сигнализация/сирена | — |
| Номинальное напряжение | 12 В постоянного тока | Номинальный |
| Рабочее напряжение | 3–24 В постоянного тока | Непрерывный |
| Звуковой выход на расстоянии 10 см | ≥ 90 дБ | При 12 В постоянного тока, 2800 Гц, свободное поле |
| Пример диапазона звукового давления | 101 – 107 дБ | Пакет из 10 шт., 12Впик-п, 10 см |
| Резонансная частота | 2800 ± 500 Гц | Встроенный генератор |
| Выборочный диапазон частот | 2860 – 2950 Гц | Пакетная кластеризация |
| Рабочий ток | ≤ 8 мА | При 12 В постоянного тока |
| Емкость | 12 ± 40% нФ | При 1 кГц, 25 ℃ |
| Рабочая температура | -20 ℃ ~ +80 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +85 ℃ | Нерабочий |

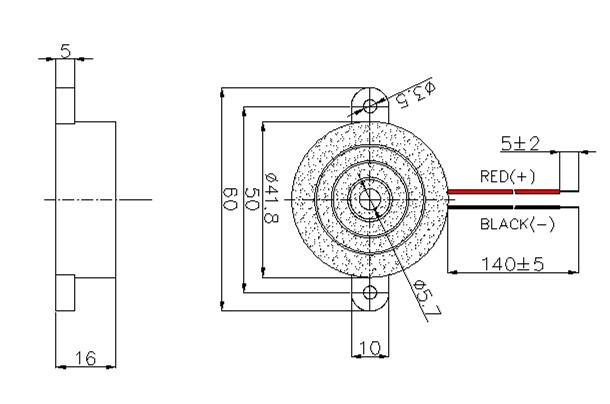

| Размеры (Диаметр × В) | 41,8 × 16 мм | Корпус без резьбовой части |
| Масса | 12 г | Типичный |
| Материал корпуса | Черный АБС | — |
| Тип монтажа | Сквозное отверстие с резьбовой рамкой | Возможность монтажа на панели |
| Пайка (Волна) | 260 ± 5 ℃, 4–6 с | 2–3 прохода максимум |
| Пайка (ручная) | 350 ± 10 ℃, 2–5 с | 2–3 прохода максимум |
Звуковое давление: 101–107 дБ (в среднем 103,2 дБ)
Частота: 2860–2950 Гц (все в пределах ±500 Гц)
Диаметр: 41,79 – 42,00 мм.
Высота: 15,99 – 16,05 мм.
Системы сигнализации промышленного оборудования, где выходной уровень 101+ дБ подавляет заводской шум 85–90 дБ, обеспечивая немедленное обнаружение сигналов о неисправностях и аварийной остановке.
Предупреждения о приближении тяжелого оборудования на кранах, вилочных погрузчиках и прессах, где резьбовое крепление сопротивляется ослаблению, вызванному постоянной вибрацией.
Панели безопасности и обнаружения по периметру, которые используют возможность передачи сигнала частотой 2800 Гц на расстояние более 50 метров на открытых площадках.
Автомобильная и морская аварийная сигнализация с питанием напрямую от шин 12В или 24В без дополнительного регулирования.
Системы ИБП и резервных батарей, которым требуется сигнализация пониженного энергопотребления в условиях температурного разгона или перегрузки, потребляющие всего 8 мА для сохранения накопленной энергии.
Солнечные и автономные энергоустановки, где минимальное рабочее напряжение 3 В обеспечивает работоспособность сигнализации даже при глубоком разряде батареи.
| Требования к системе безопасности | Преимущество HND‑4216 |
| Слышимость опасности на дальнем расстоянии | Измеренный уровень 101–107 дБ обеспечивает слышимость оповещения на расстоянии 40–60 метров при уровне окружающего шума 85 дБ. |
| Устраните сложность внешнего диска | Встроенный генератор; для запуска тона требуется только напряжение постоянного тока, что экономит компоненты ввода-вывода и драйвера. |
| Выжить при переменном качестве электроэнергии | Диапазон 3–24 В обеспечивает работу автомобильного холодного пуска, номинальное напряжение 12 В и промышленное напряжение 24 В без преобразователей. |
| Устойчивость к вибрации и механическим воздействиям | Монтаж на панели с резьбой обеспечивает более надежное удержание, чем конструкции со сквозными отверстиями; Корпус из АБС-пластика выдерживает ручную обработку при температуре 350°C. |
| Минимизируйте нагрузку на системы резервного питания | ≤8 мА при напряжении 12 В потребляет примерно на 75 % меньше тока, чем сопоставимые электромагнитные сирены, что продлевает срок службы батареи. |
Компания MEIDI Intelligent Technology производит устройства акустической сигнализации с 2011 года. Завод в Цзянсу, Китай, включает в себя литье из АБС-пластика, автоматическую калибровку генераторов и 100% акустическую проверку в соответствии с системой качества, сертифицированной по стандарту ISO 9001. Такая вертикальная интеграция позволяет тщательно контролировать производительность и надежность HND‑4216.

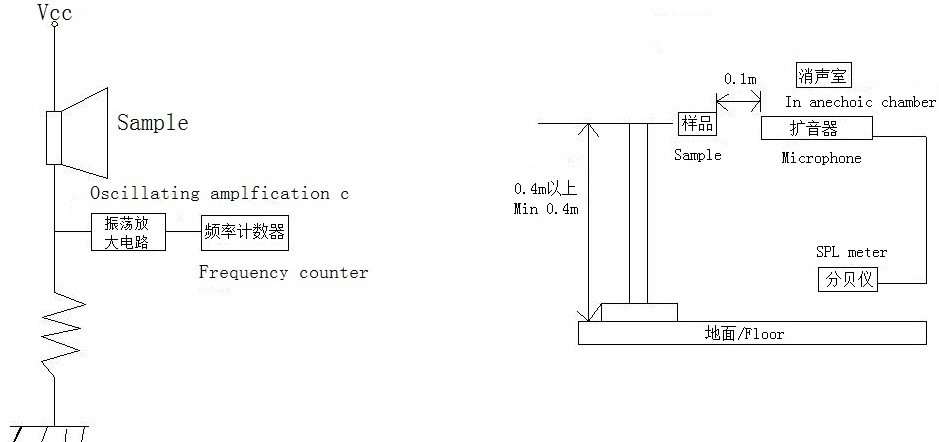

Каждая производственная партия проходит следующие проверки. Звуковое давление измеряется на каждом устройстве, чтобы подтвердить минимум ≥90 дБ; типичные средние значения по партии превышают 103 дБ. Подтверждено, что частота генератора остается в пределах 2800±500 Гц, а потребление тока контролируется на уровне ≤8 мА при напряжении 12 В. При испытаниях на термическую стойкость устройства проводятся в течение 48 часов при температуре +80°C для подтверждения стабильности генератора. Воздействие влаги при 40°C и относительной влажности 93% в течение 96 часов подтверждает надежность корпуса и клеммного покрытия из АБС-пластика. Паяемость проверяется в соответствии с J‑STD‑002, а испытания на вибрацию в диапазоне 10–55 Гц с амплитудой 1,0 мм гарантируют надежность резьбового крепления.
Код партии, напечатанный на корпусе, связывает каждый HND‑4216 с датой его производства, партией генератора и полными протоколами испытаний, которые хранятся в течение десяти лет.
1. Можно ли использовать активный пьезосигнализатор 4216 на открытом воздухе во время дождя или при высокой влажности?
Стандартный корпус из АБС-пластика предназначен для использования внутри помещений и под открытым небом. В случае прямого воздействия дождя, смыва или сильной пыли обратитесь в компанию MEIDI по поводу версии со степенью защиты IP с герметичной лицевой панелью и дренажным каналом. Установка сигнализации звуковым портом вниз также поможет защитить внутренние компоненты.
2. Какова эффективная дистанция оповещения на шумном заводе?
При измеренном выходном уровне 101–107 дБ HND‑4216 обычно обеспечивает чистый сигнал на расстоянии до 40–60 метров, когда фоновый шум составляет около 85 дБ. В очень шумных местах (95 дБ и выше) дальность действия может уменьшиться до 25–35 метров. Для больших помещений рекомендуется использовать несколько сигнализаторов, расположенных на расстоянии 30–40 метров друг от друга.
3. Можно ли настроить тон или он зафиксирован на заводе?
Стандартное устройство производит устойчивый тон частотой 2800 Гц. Для крупных OEM-проектов MEIDI может оценить альтернативные частоты в пределах полосы пьезоэлектрического резонанса или добавить шаблоны модуляции. Действуют минимальные объемы заказа и сроки проектирования.
4. Безопасна ли непрерывная работа HND‑4216 в течение 24 часов?
Да. Сигнализация рассчитана на непрерывную работу, а ее низкий ток 8 мА выделяет очень мало внутреннего тепла. И пьезоэлектрический элемент, и схема генератора остаются в пределах своих тепловых пределов при длительной эксплуатации в полном диапазоне окружающей среды от -20°C до +80°C.
5. Может ли сигнализация работать от источников постоянного тока 48 В или переменного тока 110 В?
Максимальное непрерывное напряжение составляет 24 В постоянного тока. В системах с напряжением 48 В простой стабилитрон или последовательный резистор могут снизить напряжение до безопасного уровня. Для переменного напряжения 110 В необходим мостовой выпрямитель с регулированием 24 В. Замечания по применению для этих установок можно получить в MEIDI. Специальные высоковольтные варианты для этой модели не производятся.
Для расчета акустического покрытия, вариантов IP-герметизации, запросов на настройку OEM или оптовых цен отправьте свои требования через форму запроса. Команда разработчиков приложений MEIDI обычно отвечает в течение одного рабочего дня, предоставляя технические характеристики, монтажные чертежи и наличие образцов.
