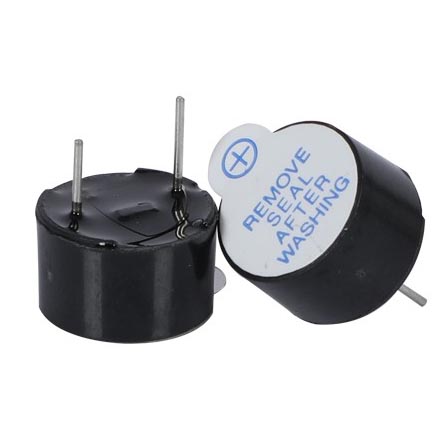

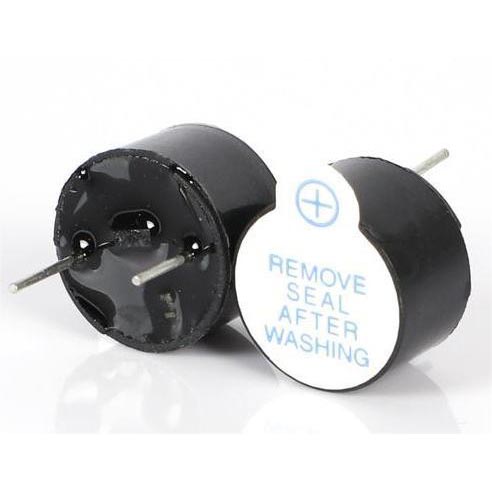

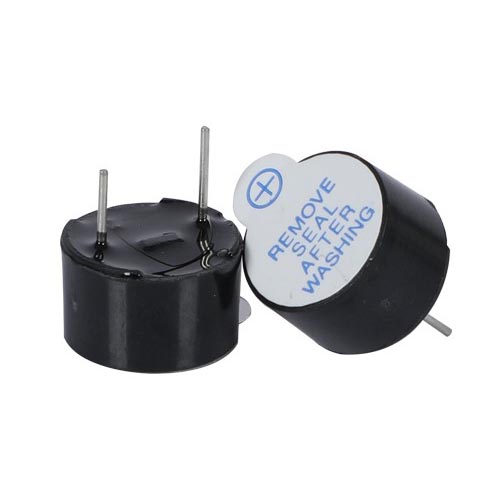

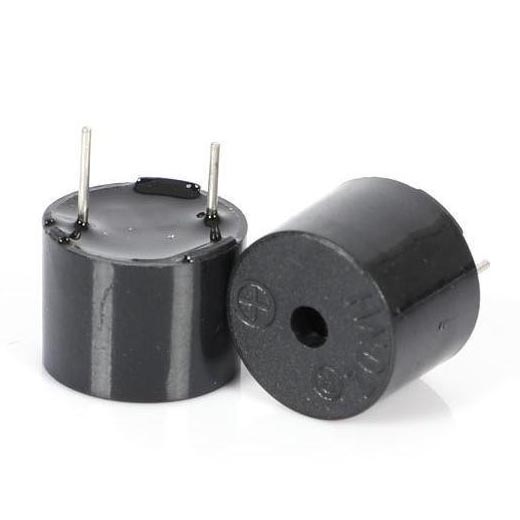

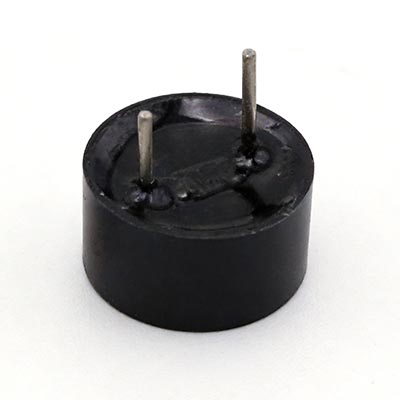

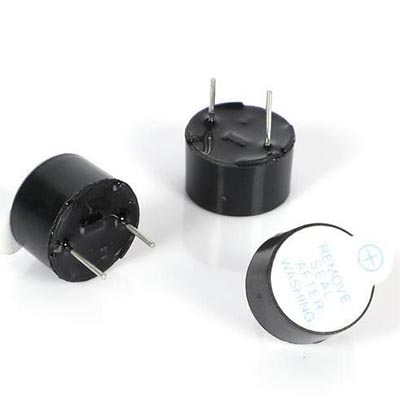

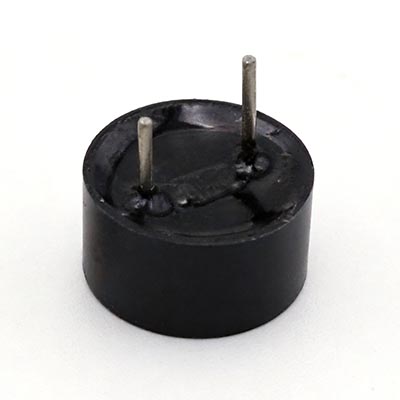

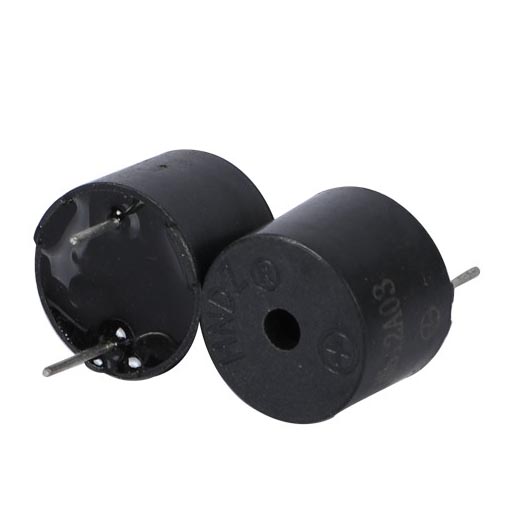

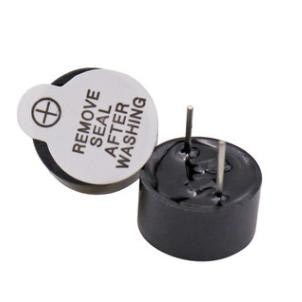

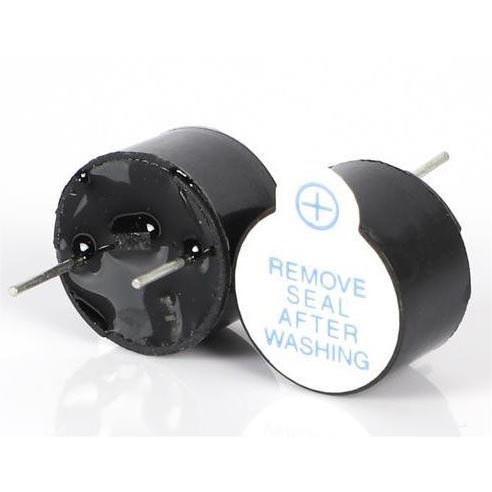

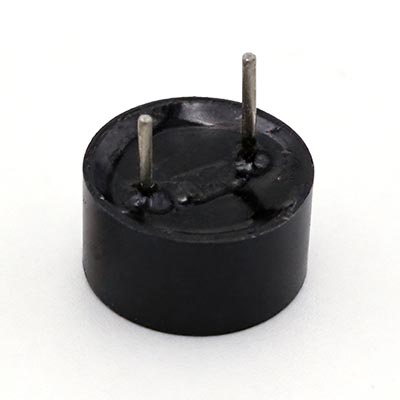

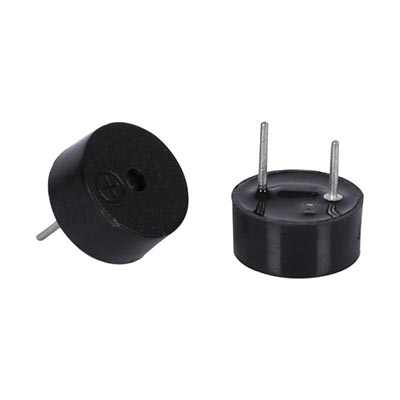

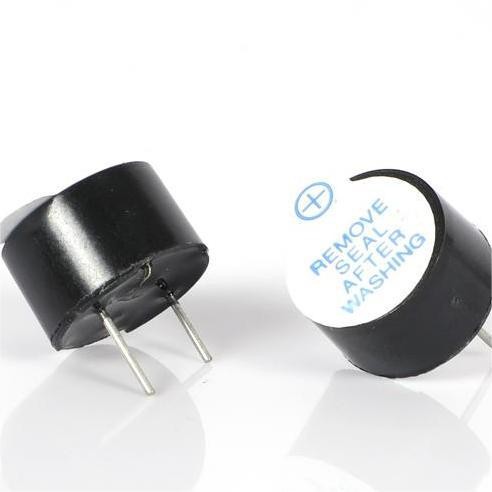

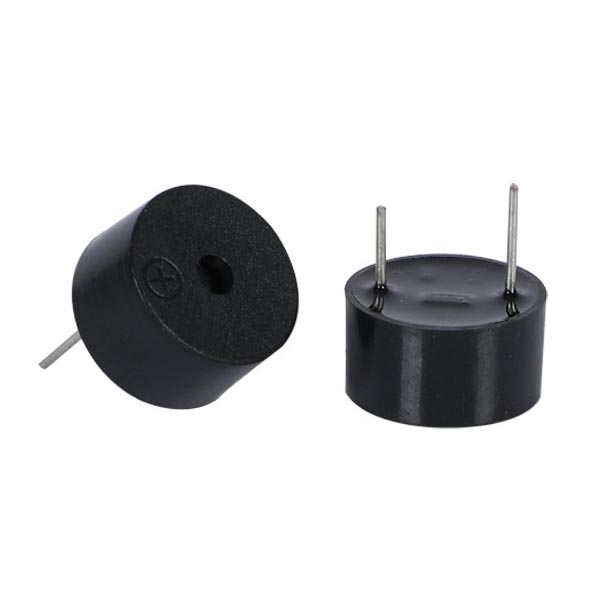

Самоуправляемый магнитный активный зуммер для устройств сигнализации

Магнитный активный зуммер состоит из катушки, постоянного магнита, ферромагнитной диафрагмы. и схему генератора в единый автономный блок. Когда напряжение постоянного тока в пределах своего применяется номинальный диапазон, встроенная электроника автоматически прерывает ток катушки на механической резонансной частоте, заставляя диафрагму вибрировать и издавать устойчивый звук. тон. Нет внешнего генератора сигналов, ШИМ-выхода микроконтроллера или дополнительного драйвера. этап обязателен. Такое поведение по принципу «подключи и работай» делает магнитный активный зуммер частый выбор для оборудования, для которого достаточно оповещения с фиксированной частотой и простота схемы является приоритетом.

Внутренний генератор и упрощение схемы

Встроенный генератор настроен на резонансную точку диафрагмы и катушки. Частота сборки, которая обычно находится между 200 Гц и 3 кГц. Потому что переключение происходит на самом зуммере, хост-системе нужно только обеспечить чистый DC поставка. Это устраняет необходимость в периферийном таймере на микроконтроллере и уменьшает сложность прошивки. Для сравнения,Магнитный пассивный зуммердля генерации требуется внешний прямоугольный сигнал или сигнал ШИМ на резонансной частоте. звук, давая дизайнеру контроль над высотой и громкостью, но за счет дополнительных схема привода. В ситуациях, когда та же самая шина постоянного тока уже питает другую логику, активный зуммер можно подключить напрямую, иногда только с последовательным резистором для ограничения тока.

Напряжение, ток и акустический выход

Магнитные активные зуммеры изготавливаются для номинальных напряжений, таких как 1,5 В, 3 В, 5 В, 12 В и 24 В постоянного тока. Номинальное напряжение определяет полное сопротивление катушки и результирующий уровень звукового давления, который обычно составляет от 80 дБ до 100 дБ при 10 см. Потребляемый ток обычно находится в диапазоне от 10 мА до 50 мА. ток обычно соответствует более громкому выходному сигналу. Резонансная частота фиксирована механической конструкцией и не могут быть изменены в полевых условиях, несмотря на многочисленные варианты тонового шаблона (непрерывный, импульсный или переменный) можно указать в время заказа. Для приложений, требующих места для поверхностного монтажа, Магнитный активный зуммер SMDпредлагает тот же автоколебательный поведение в пакете, совместимом с перекомпоновкой.

Где используются магнитные активные зуммеры

Эти зуммеры используются в широком спектре продуктов, которым требуется надежный, недорогой звуковой индикатор. Бытовая техника, такая как кондиционеры, микроволновые печи и стиральные машины используют их для обратной связи по нажатию клавиш и оповещения об окончании цикла. Панели охранной сигнализации и детекторы дыма зависят от их громкий, прямой звук, сигнализирующий об опасности. В автомобильной среде дверь открыта В предупреждениях и напоминаниях о ремнях безопасности часто используются магнитные активные зуммеры, потому что они могут работать напрямую от аккумуляторной батареи 12 В без дополнительного сигнала. кондиционирование. Промышленное оборудование, включая источники питания и программируемые логические контроллеры, также объединяет эти компоненты для обеспечения локального отказа. индикация.

Производство и контроль качества в MEIDI

MEIDI производит магнитные активные зуммеры на специализированных сборочных линиях, которые сочетать автоматическую намотку катушки, вставку магнита, диафрагменную сварку и Крепление печатной платы генератора. Каждое устройство проходит акустическую проверку в конце линии. регистрирующий уровень звукового давления, резонансную частоту и потребляемый ток, при этом данные сохраняются для отслеживания партии. Система качества ISO9001 также требует периодического отбора проб на цикличность температур, устойчивость к влажности, и стойкость к нагреву припоя, обеспечивая стабильную производительность в полевых условиях объемы производства. Для клиентов, которым нужен индивидуальный шаблон тона, другой длину провода или определенное сопротивление катушки, команда инженеров может отрегулировать Разработать и предоставить образцы характеристик перед основным производственным циклом.

Часто задаваемые вопросы

Могу ли я изменить частоту магнитного активного зуммера после его изготовления?

Нет. Резонансная частота механически определяется диафрагмой и катушкой. собраны и не могут быть отрегулированы снаружи. Если выход переменной частоты требуется, аМагнитный пассивный зуммеруправляемый микроконтроллером Сигнал ШИМ будет более подходящим выбором.

Работает ли магнитный активный зуммер при нестабильном источнике постоянного тока?

Внутренний генератор ожидает относительно стабильного напряжения постоянного тока в пределах указанный рабочий диапазон. Большие перепады напряжения, пульсации или обратная полярность может привести к нестабильной работе или необратимому повреждению. Простой развязывающий конденсатор и последовательный диод для защиты от обратной полярности являются обычными дополнениями к входная мощность.

В чем разница между магнитным активным зуммером и активным пьезоэлектрическим зуммером?

Оба являются автоколебательными и требуют только источника постоянного тока, но используют разные преобразовательные технологии. Магнитный активный зуммер издает низкочастотный, более теплый тон и может работать от очень низкого напряжения. АнАктивный пьезоэлектрический зуммергенерирует более высокий и резкий звук звук и обычно потребляет меньший ток. Выбор зависит от желаемого тона. характер, бюджет мощности и акустика корпуса.

В таблице ниже перечислены все стандартные характеристики продуктов этой серии. Индивидуальные решения доступны по вашему запросу; пожалуйста, не стесняйтесь обращаться к нам для получения дополнительных требований к настройке.

Модель	Изображение продукта	Номинальное напряжение (В постоянного тока)	Рабочее напряжение (В постоянного тока)	Уровень звукового давления @ 10 см (дБ)	Рабочий ток (мА)	Резонансная частота (Гц)	Рабочая температура (℃)	Вес (г)	Размеры (мм)
ХМБ1206-03		3	2~5	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×6,5
ХМБ1206-05		5	3~7	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×6,5
ХМБ1206-12		12	8~16	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
ХМБ1275-03Б		3	2~5	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
ХМБ1275-05Б 65		5	3~7	≥83	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
ХМБ1275-05Б 95		5	3~7	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
ХМБ1275-05С		5	3~7	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
ХМБ1275-12С		12	8~16	≥85	≤30	2700±300	-20~+70	1.7	Ø12,0×7,5
ХМБ1275-24Б		24	18~26	≥90	≤30	2400±300	-20~+70	1.7	Ø12,0×7,5
HNB09A12		12	8~16	≥85	≤30	2700±300	-20~+70	0.75	Ø9,0×5,5
ХНТ-9042-03		3	1,5~4,5	≥85	≤30	2700±300	-20~+70	0.71	Ø9,0×4,2
ХНТ-9042-05		5	3~7	≥85	≤30	2700±300	-20~+70	0.71	Ø9,0×4,2
ХНТ-9042-12		12	8~16	≥85	≤30	2700±300	-20~+70	0.71	Ø9,0×4,2
ХНТ-9650-03		3	1,5~4,5	≥85	≤30	2700±300	-20~+70	0.78	Ø9,6×5,0
ХНТ-9650-05		5	3~7	≥85	≤30	2700±300	-20~+70	0.78	Ø9,6×5,5
ХНТ-9650-12		12	8~16	≥85	≤30	2700±300	-20~+70	0.78	Ø9,6×5,0

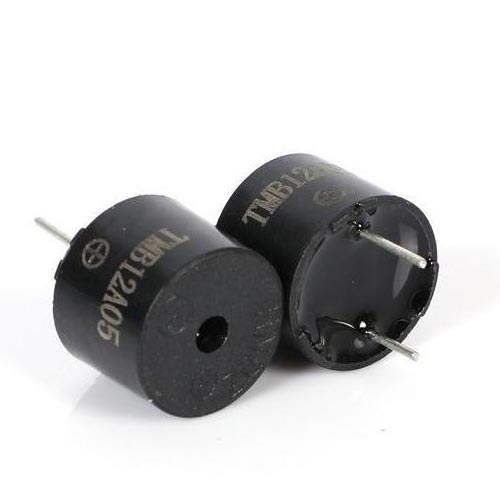

ТМБ12А03		3	2~5	≥85	≤30	2400±300	-20~+70	1.7	Ø12,0×9,5
ТМБ12А05		5	3~7	≥85	≤30	2400±300	-20~+70	1.7	Ø12,0×9,5

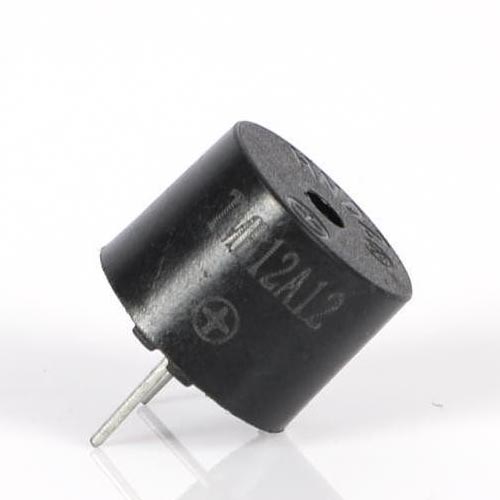

ТМБ12А12		12	8~16	≥88	≤30	2700±300	-20~+70	1.7	Ø12,0×9,5
ТМБ12А24		24	18~26	≥90	≤30	2400±300	-20~+70	1.7	Ø12,0×9,5
