Разработанный для работы на шинах постоянного тока 12 В, HNB09A12 обеспечивает звуковой сигнал громкостью не менее 85 дБ при частоте 2700 Гц, не требуя регулирования напряжения или внешних компонентов привода. Его рабочий диапазон 8–16 В охватывает автомобильные просадки при холодном запуске двигателя (до 8 В) и переходные процессы перенапряжения генератора (до 16 В), что делает его надежным выбором для автомобильных аксессуаров, сельскохозяйственной техники, морских панелей и промышленных модулей управления.
Этот активный зуммер диаметром 9 мм, изготовленный на заводе MEIDI в Цзянсу, весит всего 0,75 г, что снижает инерционную нагрузку на печатные платы в условиях высокой вибрации. Встроенный генератор и конструкция со сквозным отверстием исключают внешнюю генерацию ШИМ и обеспечивают надежную механическую фиксацию. Каждая производственная единица проходит 100% акустическую и электрическую проверку, при этом выборочные данные показывают, что уровень звукового давления стабильно превышает 87 дБ, а потребление тока ниже 27 мА при напряжении 12 В.
| Параметр | Ценить |
| Номинальное напряжение | 12 В постоянного тока |
| Диапазон рабочего напряжения | 8–16 В постоянного тока |
| Уровень звукового давления | ≥ 85 дБ |
| Резонансная частота | 2700 ± 300 Гц |
| Рабочий ток | ≤ 30 мА |
| Рабочая температура | -20 ℃ ~ +70 ℃ |
| Температура хранения | -30 ℃ ~ +80 ℃ |

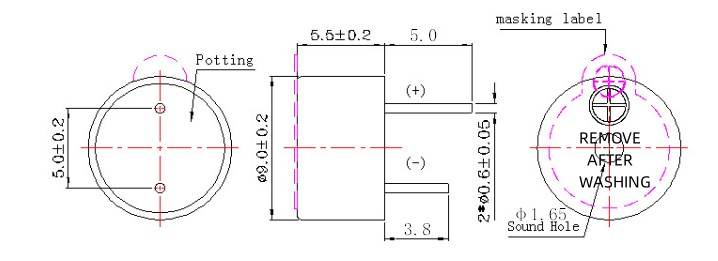

| Размеры | 9,0 × 5,5 мм (Диаметр × В) |
| Масса | 0,75 г |
| Материал корпуса | Черный ПБТ |
| Тип монтажа | Сквозное отверстие |
Электромагнитный активный зуммер диаметром 9 мм, 5 В — это электромагнитный активный зуммер с автономным управлением, разработанный для промышленных архитектур с напряжением 12 В и 24 В. В отличие от вариантов с более низким напряжением, для которых требуются понижающие преобразователи или резисторные делители от стандартных промышленных шин, этот сквозной электромагнитный активный зуммер на 12 В подключается непосредственно к автомобильным аккумуляторам, модулям ввода-вывода ПЛК и морским распределительным устройствам без промежуточного регулирования.
Минимальный рабочий порог 8 В обеспечивает надежную активацию во время запуска двигателя, когда напряжение аккумулятора может временно упасть ниже 10 В. Верхний предел 16 В учитывает случаи перенапряжения генератора и обеспечивает запас для систем 24 В с простым последовательным резистором. Такая устойчивость к напряжению устраняет необходимость в активном ограничении или TVS-диодах во многих установках, упрощая спецификацию и уменьшая количество точек отказа.
При диаметре 9,0 мм и высоте 5,5 мм HNB09A12 занимает компактную площадь, подходящую для традиционных вырезов в панели диаметром 9 и 12 мм. Его масса 0,75 г — примерно на 56 % легче, чем альтернативы размером 12 × 7,5 мм — снижает напряжение паяного соединения во время вибрации и ударов, что является важным преимуществом в транспортных средствах и оборудовании, где изгиб печатных плат является обычным явлением.
Встроенный генератор выдает фиксированный тон 2700 Гц при подаче постоянного тока, освобождая таймеры ШИМ микроконтроллера и устраняя внешние конденсаторы синхронизации. Черный корпус из ПБТ выдерживает пайку волновой пайкой при температуре 255°C и ручную доработку при температуре 360°C без деформации, обеспечивая как автоматическую сборку, так и ремонт на месте.
Собственная совместимость с шиной 12 В — работает напрямую от автомобильных, промышленных и морских систем постоянного тока 12 В без схемы преобразования напряжения.
Широкий диапазон выживаемости 8–16 В — выдерживает провалы напряжения при холодном пуске, перенапряжение генератора и нерегулируемые системы 24 В с пассивным падением напряжения.
Встроенный генератор с фиксированным выходным сигналом 2700 Гц – не требуется назначение контактов ШИМ микроконтроллера или внешние компоненты синхронизации.
Сверхлегкая масса (0,75 г) минимизирует инерционную нагрузку на печатную плату в подверженных вибрации транспортных средствах и машинах.
Механический анкер со сквозным отверстием — удержание провода через доску выдерживает длительные удары и температурные циклы.
Ремонтопригодный корпус из ПБТ – рассчитан на пайку волновой пайкой при температуре 255°C и ручную доработку при температуре 360°C без искажения размеров.
| Параметр | Ценить | Условия испытаний |
| Номинальное напряжение | 12 В постоянного тока | При 25 ℃ |
| Рабочее напряжение | 8–16 В постоянного тока | Непрерывный |

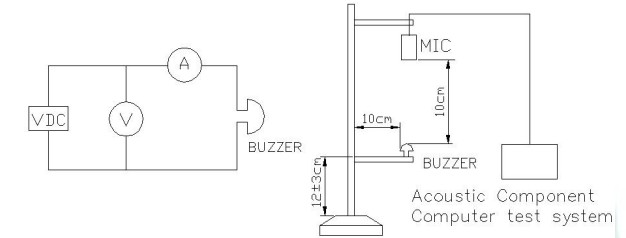

| Звуковой выход | ≥ 85 дБ | При 12 В постоянного тока, 10 см, свободное поле |
| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Рабочий ток | ≤ 30 мА | При 12 В постоянного тока |
| Сопротивление катушки | ~400 Ом (типичное) | При 25 ℃, постоянный ток |
| Время подъема | < 50 мс | До 90% звукового давления |
| Требование | HNB09A12 Преимущество |
| Убрать стабилизатор напряжения из шины 12В/24В. | Родное напряжение 12 В; Диапазон 8–16 В охватывает разряд аккумуляторной батареи и перенапряжение генератора. |
| Снижение стоимости спецификации в крупносерийном автомобилестроении | Не требуется понижающая микросхема, катушка индуктивности или конденсатор; прямое соединение провод-шина |
| Как пережить провал напряжения при холодном запуске | Минимум 8 В обеспечивает активацию во время запуска двигателя, когда напряжение батареи падает ниже 10 В. |
| Подходит для устаревших вырезов под звуковой сигнал 9 мм/12 мм. | Диаметр 9,0 мм обеспечивает механическую совместимость с существующими конструкциями панелей. |
| Минимизация массы печатной платы в условиях вибрации | 0,75 г — примерно на 56% легче, чем альтернативы размером 12 × 7,5 мм. |
Эта модель занимает отдельный уровень напряжения в семействе активных зуммеров MEIDI. Там, где варианты с напряжением 3 В и 5 В служат для приложений логического уровня и с питанием от батареи, HNB09A12 напрямую подключается к тяжелому оборудованию с напряжением 12 В и автомобильным силовым архитектурам. Разработчики систем получают выгоду от сокращения количества компонентов, снижения затрат на сборку и повышения надежности за счет исключения активных этапов регулирования.
При установке шины 24 В один последовательный резистор (от 470 до 680 Ом, в зависимости от допуска) обеспечивает простое ограничение тока, сохраняя характеристики зуммера ≤30 мА без добавления сложных схем.
Автомобильные вспомогательные системы на 12 В — предупреждения о непристегнутых ремнях безопасности, оповещения о приоткрытой двери, сигналы приближения назад и звуковые сигналы при включении зажигания в легковых и коммерческих автомобилях.
Сельскохозяйственная и строительная техника — сигнализация присутствия оператора, индикаторы неисправностей гидравлической системы и оповещения о положении навесного оборудования в тракторах, экскаваторах и комбайнах.
Электрические панели для морских судов и автофургонов — сигналы тревоги трюмных насосов, предупреждения об отключении берегового питания и предупреждения об уровне заряда батареи в системах лодок и прицепов постоянного тока 12 В.
Промышленные модули управления 12 В — оповещения интерфейса низковольтных датчиков, звуковые сигналы состояния привода 12 В постоянного тока и компактные подсистемы автоматизации, работающие от батареи 12 В или регулируемых источников питания.
Системы ИБП малого форм-фактора 12 В — компактные резервные аккумуляторные блоки, портативные электростанции и источники бесперебойного питания 12 В постоянного тока в условиях ограниченного пространства и веса
Контроллеры заряда солнечной батареи и инверторы — звуковые сигналы неисправности массива, оповещения об отключении батареи и уведомления о сбросе нагрузки в автономных установках.
Компания MEIDI производит электромагнитный активный зуммер диаметром 9 мм, напряжением 5 В, на специализированных линиях сборки сквозных отверстий с контролем процесса на каждом этапе — обмотка катушки, сборка магнита, настройка генератора и герметизация. Наша производственная база в Цзянсу соответствует протоколам ISO 9001, а автоматизированное испытательное оборудование проверяет электрические параметры и акустическую мощность каждого устройства.
Квалификация на уровне партии включает в себя:
Высокотемпературное хранение – 48 часов при +80±2℃; полное восстановление параметров после 2-часовой стабилизации окружающей среды
Низкотемпературное хранение – 48 часов при температуре -30±2℃; проверенная активация холодного запуска при напряжении минимум 8 В
Цикл термошока — 5 циклов от -30 ℃ до +80 ℃ с 30-минутной выдержкой на каждый крайний случай.
Проверка механической нагрузки – синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, суммарно 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара)
Устойчивость к влажности – 48 часов при 50 ± 5 ℃ и относительной влажности 90–95 % с последующим 2-часовым восстановлением и определением электрических характеристик.
Термостойкость припоя – 250 ± 5 ℃ в течение 10 ± 0,5 секунды при зазоре между корпусом и припоем 2,0 мм.

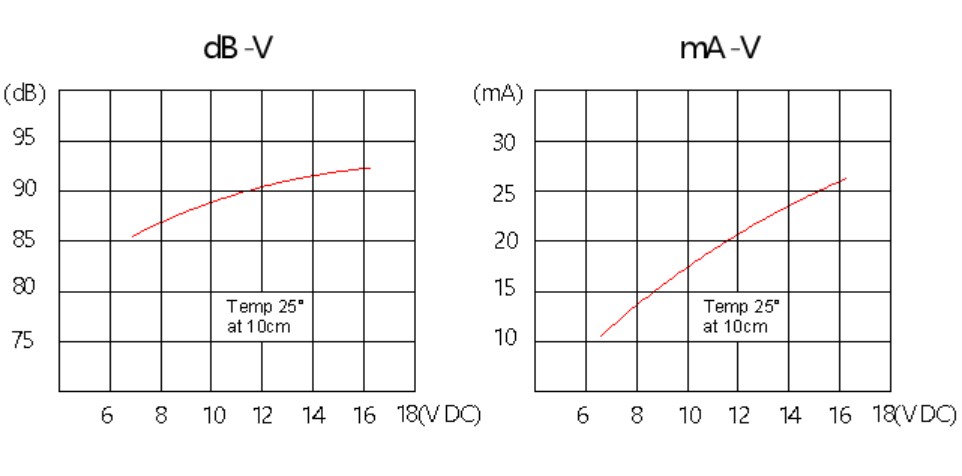

Данные выборочной партии (n=10) подтверждают стабильные характеристики: звуковое давление 87,3–89,7 дБ, ток 24,9–26,5 мА, частота 2677–2723 Гц – все параметры плотно сгруппированы в пределах окна спецификации. Сертификаты включают RoHS, REACH и UL94 V‑0 для материала корпуса.
В1: Может ли HNB09A12 работать от промышленной шины 24 В без дополнительных компонентов?
Да, с последовательным понижающим резистором. При номинальном напряжении 24 В резистор сопротивлением 470 Ом мощностью 1 Вт ограничивает ток примерно до 25 мА — в пределах спецификации ≤30 мА. Для нерегулируемых систем 24 В (диапазон 20–28 В) резистор сопротивлением 680 Ом обеспечивает запас. В качестве альтернативы можно использовать простой стабилитрон или стабилизатор с низким падением напряжения для приложений с непрерывным тональным сигналом, где рассеивание мощности на резисторах нежелательно. Абсолютный максимум 16 В не должен превышаться без ограничения тока.
Вопрос 2. Как частота 2700 Гц работает в моторном отсеке или в кабине машин?
Резонансная частота 2,7 кГц находится ниже преобладающего спектра шума дизельных двигателей (обычно основная частота и гармоники 3–8 кГц) и гидравлических насосов (широкополосная полоса выше 4 кГц). Такое спектральное расположение улучшает соотношение сигнал/шум в отсеках сельскохозяйственных, строительных и судовых двигателей, где высокочастотные зуммеры могут быть замаскированы. Тон 2700 Гц также распространяется с меньшим затуханием в атмосфере, чем альтернативы 4 кГц, на короткие расстояния, типичные для кабин транспортных средств.
В3: Какова рекомендуемая практика эксплуатации в условиях высоких температур?
HNB09A12 рассчитан на непрерывную работу при температуре от -20°C до +70°C. При температурах, приближающихся к верхнему пределу +70°C, резистивные потери катушки генерируют дополнительное тепло, которое усугубляет тепловую нагрузку окружающей среды. Для устойчивой работы при высоких температурах MEIDI рекомендует работать в нижнем конце диапазона 8–16 В, чтобы минимизировать рассеивание энергии в катушке, или использовать схему оповещения с циклической нагрузкой, а не непрерывный звуковой сигнал, чтобы уменьшить накопленную тепловую нагрузку. Для получения конкретных данных о надежности при высоких температурах свяжитесь с заводским инженерным отделом.
Вопрос 4. Совместим ли контакт HNB09A12 со стандартными звонками со сквозными отверстиями диаметром 9 и 12 мм от других производителей?
Корпус диаметром 9,0 мм соответствует стандартным вырезам на передней панели диаметром 9 мм и большинству вырезов диаметром 12 мм с минимальным зазором. Расстояние между контактами и диаметр соответствуют стандартным отраслевым стандартам для зуммеров со сквозными отверстиями, что позволяет легко заменить их во многих устаревших конструкциях. Для проверки перекрестных ссылок компания MEIDI по запросу предоставляет чертежи выводов и таблицы сравнения размеров. Пользовательское формирование выводов (прямые, изогнутые или смещенные) доступно для нестандартных макетов печатных плат.
Вопрос 5: Как компактный форм-фактор толщиной 9 мм влияет на устойчивость к вибрации и ударам?
Масса 0,75 г и уменьшенный диаметр 9 мм способствуют снижению инерционной нагрузки на паяные соединения при механических ударах и вибрации по сравнению с более крупными 12-миллиметровыми альтернативами. Меньшая площадь диафрагмы и меньшая движущаяся масса также уменьшают микрофонные эффекты – нежелательную механическую вибрацию, связанную с акустической мощностью – помогая поддерживать чистоту тона в средах, подверженных вибрации. Для применений, в которых вибрация превышает стандартные промышленные уровни, компания MEIDI рекомендует оценить ориентацию монтажа и рассмотреть возможность использования механических изолирующих втулок для отделения изгиба печатной платы от корпуса зуммера.

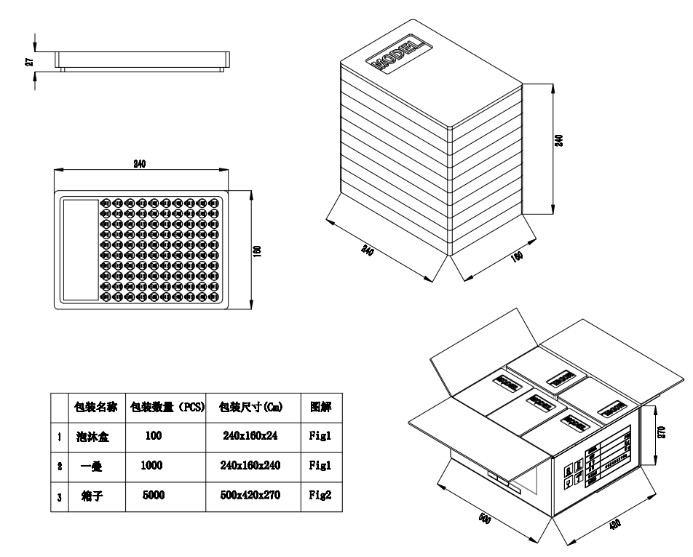

Для получения технических характеристик, рекомендаций по применению схемы драйвера 12 В/24 В, проверки перекрестных ссылок или оптовых цен на автомобильные и промышленные программы обращайтесь в техническую поддержку MEIDI.
Разработчики приложений MEIDI обычно отвечают на технические запросы в течение одного рабочего дня, предоставляя схемы драйверов, расчеты резисторов падения напряжения и документацию, соответствующую требованиям автомобильной промышленности.
