Встроенная схема привода — подача напряжения постоянного тока напрямую; внешний генератор, таймер ШИМ или драйверный транзистор не требуются.
Архитектура расширенной полости диаметром 7,5 мм — внутренний объем на 15 % больше, чем у эквивалентов диаметром 6,5 мм, повышает эффективность резонанса Гельмгольца и пиковое звуковое давление
Эмпирически проверено: выходная мощность 89,6–93,2 дБ — выборочное среднее значение 91,5 дБ, что обеспечивает уровень звукового давления на 1,1 дБ выше, чем у компактных вариантов при сопоставимом потреблении тока.
Широкий рабочий диапазон 2–5 В — охватывает кривые разряда литий-ионных аккумуляторов (3,0–4,2 В), регулируемую логику 3,3 В и устойчивость к переходным процессам 5 В.
Ток ≤30 мА при напряжении 3 В — эффективное преобразование энергии за счет расширенной геометрии полости обеспечивает более громкий выходной сигнал без увеличения нагрузки на мощность
Корпус из черного ПБТ — рассчитан на пайку волновой пайкой при температуре 255 °C и непрерывную работу от -20 °C до +70 °C.

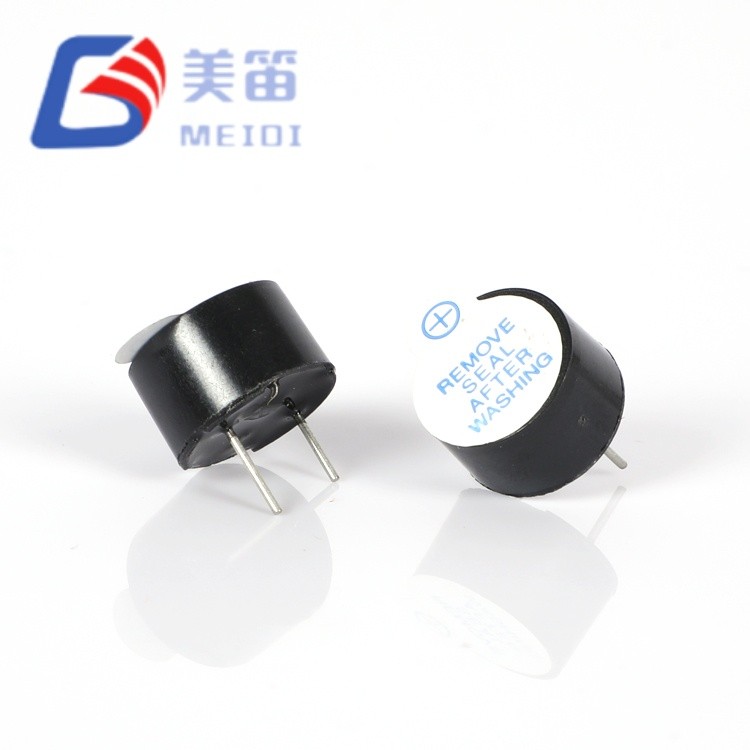

Монтаж на печатной плате с электромагнитным зуммером 5 В устраняет конкретное акустическое инженерное ограничение: компромисс между зазором по оси Z на печатной плате и звуковым сигналом в активных зуммерах со сквозными отверстиями. Этот сквозной электромагнитный активный зуммер размером 12,0 × 7,5 мм занимает ту же площадь диаметром 12 мм, что и компактные варианты диаметром 6,5 мм, но при этом обеспечивает значительно более высокое звуковое давление за счет увеличенной внутренней резонансной камеры.
Дополнительная полость высотой 1,0 мм действует как расширенный резонатор Гельмгольца, повышая эффективность акустической связи на рабочей частоте 2700 Гц. Данные выборочных испытаний подтверждают это инженерное преимущество: HMB1275-03B производит 89,6–93,2 дБ (в среднем 91,5 дБ) по сравнению с 87,0–92,0 дБ (в среднем 90,4 дБ) при использовании эквивалентов диаметром 6,5 мм — среднее улучшение на 1,1 дБ соответствует примерно 1,3-кратному увеличению акустической мощности в логарифмическом выражении. Важно отметить, что этот выигрыш достигается при сопоставимом потреблении тока (выборочное среднее значение 22,9 мА против 23,1 мА), что указывает на превосходную эффективность электроакустического преобразования, а не просто на увеличение потребляемой мощности.
Это преимущество эффективности имеет значение в двух контекстах: конструкции с батарейным питанием, где каждый миллиампер влияет на время работы, и корпуса с термическими ограничениями, где уменьшенные резистивные потери в катушке приводят к более низким рабочим температурам и увеличению срока службы компонентов. Минимальное рабочее напряжение 2 В поддерживает сценарии предупреждения о низком заряде батареи; максимум 5 В подходит для систем с ослабленным допуском регулятора.

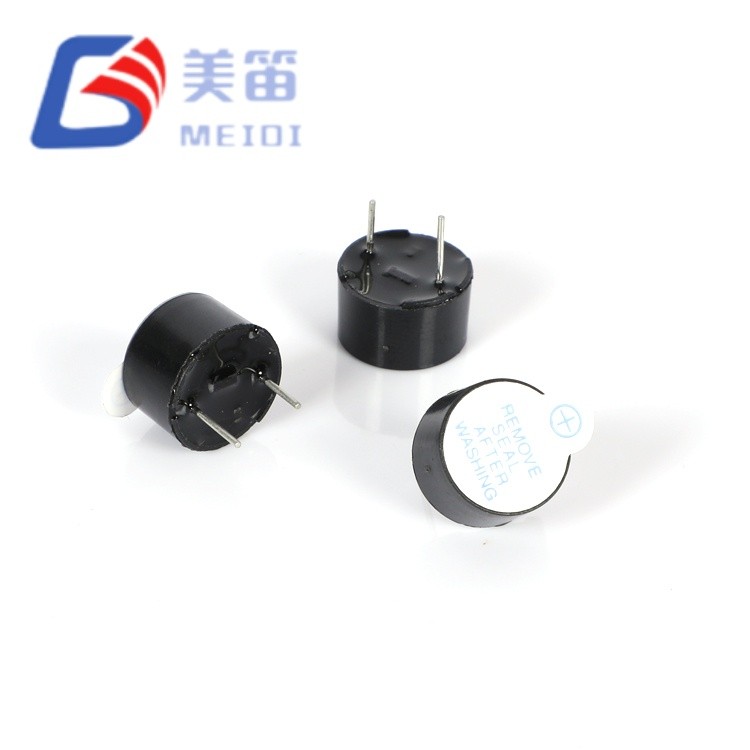

Конструкция со сквозными отверстиями и корпус из черного ПБТ обеспечивает механическое удержание и термическую стабильность при пайке волновой пайкой, ручной доработке и устойчивой промышленной вибрации. Конфигурация поляризованных контактов предотвращает ошибки при установке обратного напряжения в условиях выездного обслуживания.

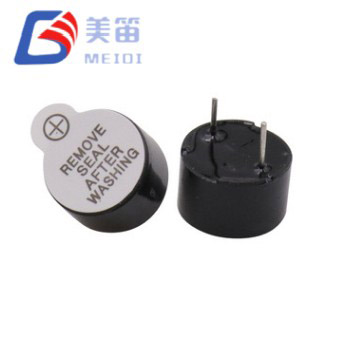

Серия HMB1275 доступна в различных вариантах напряжения и конфигурации: 3 В (HMB1275-03B), 5 В с магнитным кольцом диаметром 65 или 95 мм (HMB1275-05B), версии с боковым звуковым портом 5 В и 12 В (HMB1275-05C / HMB1275-12C) и 24 В с улучшенным выходным сигналом ≥90 дБ. (HMB1275-24B) --- все они имеют одинаковую площадь основания 12,0 × 7,5 мм, черный корпус из ПБТ и монтажную платформу со сквозными отверстиями для унифицированной компоновки печатной платы и управления цепочкой поставок.
Увеличенная архитектура полости диаметром 7,5 мм — увеличенный объем резонатора Гельмгольца повышает акустическую эффективность на частоте 2700 Гц без увеличения площади печатной платы.
Подтвержденный прирост электроакустической эффективности — среднее значение выборки 91,5 дБ при 22,9 мА против 90,4 дБ при 23,1 мА для вариантов 6,5 мм; более высокий уровень звукового давления на миллиампер снижает разряд батареи
Встроенный генератор с широким диапазоном напряжения — работает от 2–5 В без дрейфа частоты; стабильная выходная частота 2700 Гц на кривых разряда литий-ионного аккумулятора
Слаботочный прямой привод — ≤30 мА при 3 В обеспечивает прямое подключение MCU GPIO во многих приложениях, исключая внешний каскад драйвера.

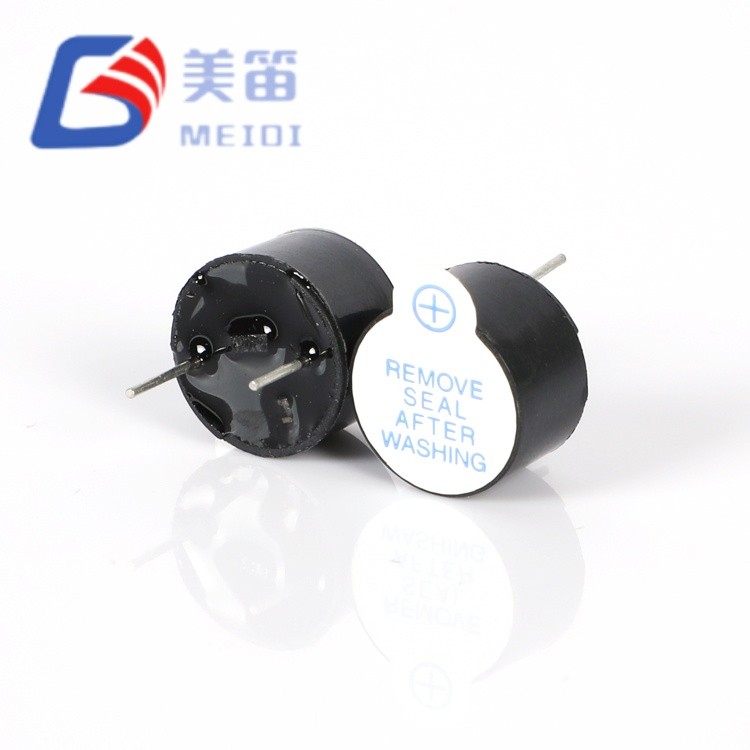

Механический анкер со сквозным отверстием — удержание выводов на печатной плате выдерживает длительную вибрацию и термоциклирование, превосходя альтернативы для поверхностного монтажа.
Ремонтопригодный корпус из ПБТ — рассчитан на пиковую температуру пайки волной 255 °C и ручную пайку 360 °C; сохраняет стабильность размеров во всем рабочем диапазоне
| Параметр | Ценить | Примечания |
| Номинальное напряжение | 3 В (постоянный ток) | Номинальная рабочая точка |
| Рабочее напряжение | 2–5 В (постоянный ток) | Непрерывный функциональный диапазон |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 3 В свободное поле; диапазон выборки 89,6–93,2 дБ |
| Резонансная частота | 2700 ± 300 Гц | Фиксируется внутренним генератором |
| Рабочий ток | ≤ 30 мА | При 3 В; диапазон выборки 21,3–24,6 мА |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |

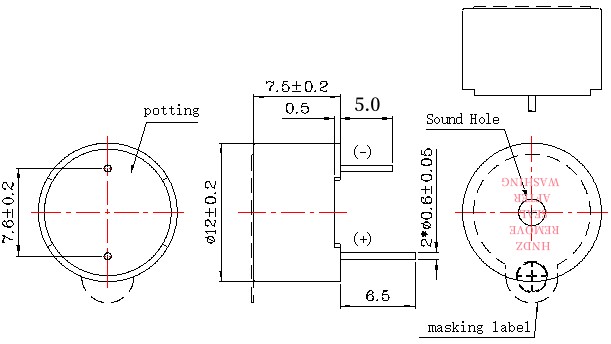

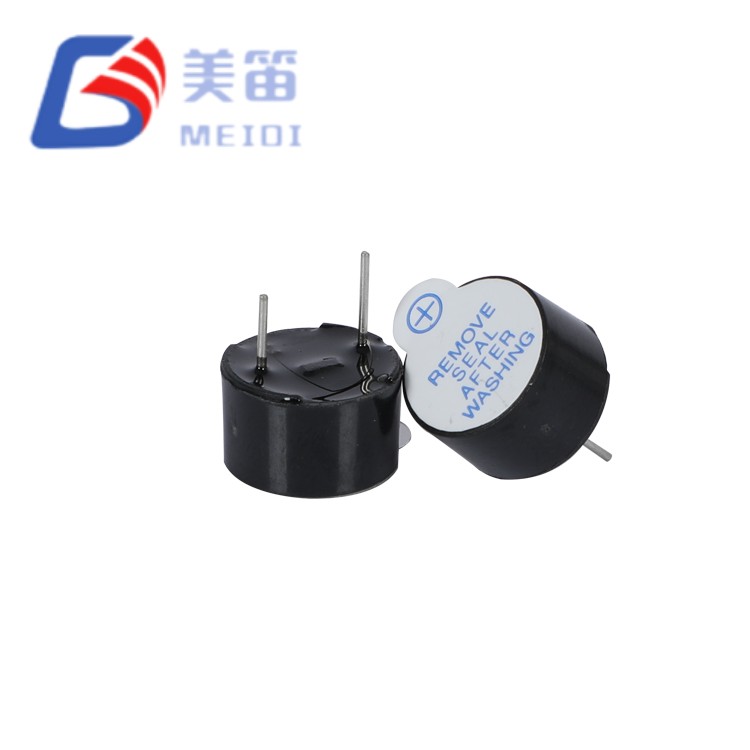

| Размер (Диаметр × В) | 12,0 × 7,5 мм | Только тело; Расширенная полость 7,5 мм |
| Масса | 1,7 г | Типичный |
| Материал корпуса | Черный ПБТ | Рейтинг UL94 V-0 |
| Тип монтажа | Сквозное отверстие | Волновая/ручная пайка |
| Температура пайки (волна) | 255 ± 15 ℃ | 4–6 секунд, рекомендуется |
| Температура пайки (ручная) | 360 ± 10 ℃ | 2–5 секунд, рекомендуется |
| Температура пайки (оплавления) | 245 ± 15 ℃ | 180 ℃, прогрев 40–70 с; 245 ℃ 3 с; максимум 3 прохода |

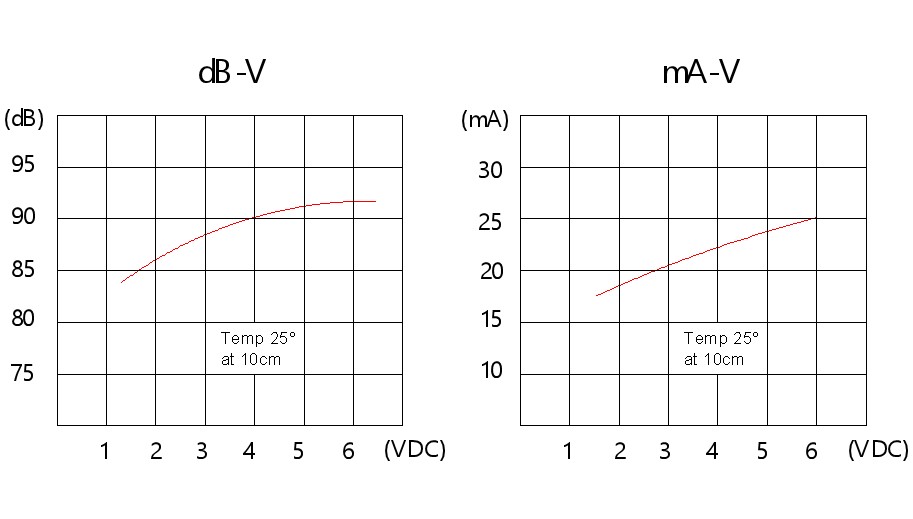

Монтаж на печатной плате с электромагнитным зуммером 5 В имеет идентичные электрические параметры с HMB1206-03 (рабочий диапазон 3 В, 2–5 В, ≤30 мА, 2700 Гц), а увеличенная высота полости 7,5 мм обеспечивает ту же гарантию ≥85 дБ. Для получения данных измерений образцов в вашей конкретной среде применения обратитесь к инженерам-разработчикам заводских приложений:
| Метрика | HMB1206-03 (6,5 мм) | HMB1275-03B (7,5 мм) | Улучшение |
| Пример диапазона звукового давления | 87,0–92,0 дБ | 89,6–93,2 дБ | +2,6 дБ макс., +1,2 дБ мин. |
| Образец среднего уровня звукового давления | 90,4 дБ | 91,5 дБ | +1,1 дБ |
| Пример диапазона тока | 21,5–25,0 мА | 21,3–24,6 мА | Сопоставимый |
| Выборочное текущее среднее значение | 23,1 мА | 22,9 мА | -0,2 мА |
| Acoustic Efficiency (dB/mA) | 3.91 | 3.99 | +2,0% |
Повышение уровня звукового давления на 1,1 дБ при эквивалентном потреблении тока указывает на то, что увеличенная высота резонатора повышает сопротивление акустическому излучению — связь между вибрирующей диафрагмой и окружающим воздухом — а не просто увеличивает ход диафрагмы. Это предпочтительный инженерный результат: более высокая выходная мощность без увеличения энергопотребления или нагрева катушки.
Для проектировщиков систем этот выигрыш в эффективности означает:
Увеличенный срок службы батареи в портативных приложениях (такая же воспринимаемая громкость, меньший средний ток)
Снижение термической нагрузки на катушку и цепь генератора (снижение резистивных потерь).
Больший расчетный запас — максимум 93,2 дБ обеспечивает запас на 8,2 дБ выше спецификации ≥85 дБ, компенсируя провалы напряжения, старение и акустические препятствия.
Системы управления складом — оповещения о завершении комплектации, подтверждения сканирования запасов и предупреждения о приближении вилочных погрузчиков в помещениях с высокими потолками, где расстояние распространения звука имеет значение.
Медицинское прикроватное оборудование — сигналы тревоги инфузионного насоса, звуковые сигналы системы вызова пациентов и оповещения о неисправности вентилятора, где четкость тонов должна преодолевать клинический окружающий шум.
Коммерческая кухонная техника — таймеры для духовок, сигналы окончания цикла посудомоечной машины и сигнализация порога охлаждения в акустически отражающих средах.
Автоматизация сельского хозяйства — оповещения о климате в теплицах, сигналы о неисправности ирригационной системы и уведомления о таймере кормления скота на открытом воздухе или в коровниках.
Приборы для испытаний и измерений — звуковые сигналы непрерывности мультиметра, оповещения о срабатывании осциллографа и предупреждения о пределе мощности в многолюдных настольных установках.
| Ограничение дизайна | Компактное решение толщиной 6,5 мм | Расширенное решение 7,5 мм |
| Зазор печатной платы по оси Z ≤ 7,0 мм | Необходимый; нет альтернативы | Может превышать конверт |
| Максимальная акустическая мощность при занимаемой площади 12 мм | Ограничено объемом полости | +1,1 дБ означает уровень звукового давления через увеличенный резонатор |
| Критическое время автономной работы | Более высокий ток для эквивалентного уровня звукового давления | Тот же уровень звукового давления, меньший ток — или громче при том же токе |
| Thermally sealed enclosure | Концентраты для нагрева змеевиков | Снижение резистивных потерь, снижение рабочей температуры |
| Запас по старению и снижению номинальных значений напряжения | Тугой; minimum specification | Запас 8,2 дБ выше минимума ≥85 дБ |
Высота 7,5 мм совместима с большинством стандартных корпусов и не мешает типичным конфигурациям батарейного блока, дисплея или экранирования, расположенным над печатной платой. Для конструкций, где выходной сигнал 6,5 мм является предельным, HMB1275-03B обеспечивает путь акустической модернизации, не требующий занимаемой площади или изменения компоновки — только дополнительный зазор по оси Z.

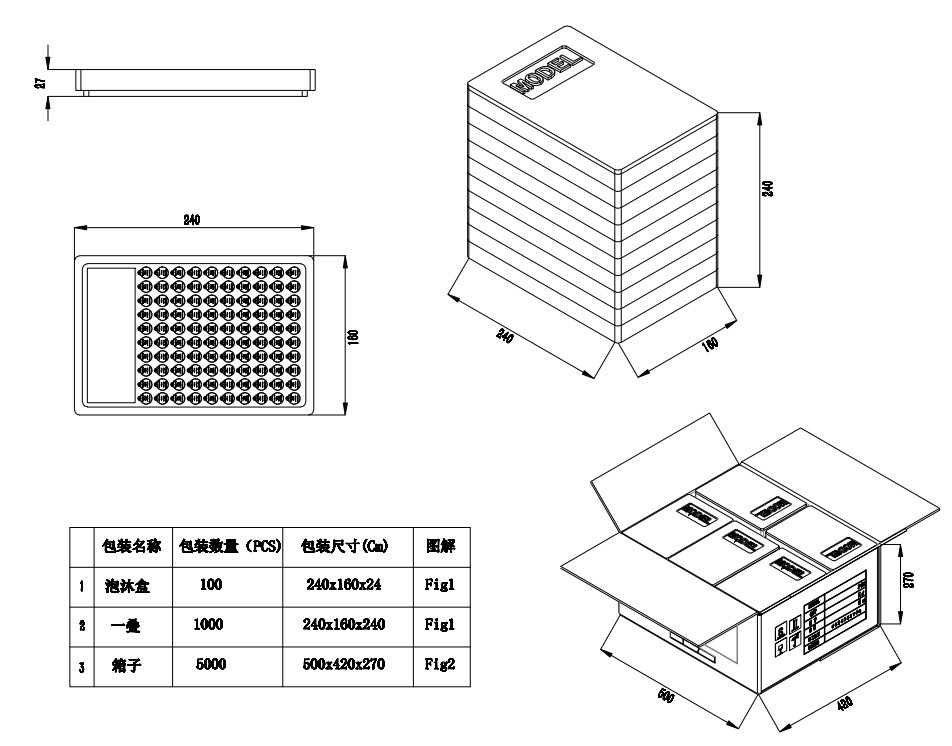

Компания MEIDI производит крепления для печатных плат с электромагнитным зуммером напряжением 5 В на специализированных сборочных линиях со сквозными отверстиями со 100% автоматическими электрическими испытаниями и акустической проверкой. Каждая производственная партия проходит:
Проверка акустической устойчивости — испытание на 100% уровень звукового давления при номинальном напряжении; выборочная партия 89,6–93,2 дБ с общим разбросом 1,7 дБ
Проверка стабильности частоты — статистическая выборка при 2700 Гц ±11%; диапазон выборки 2690–2721 Гц
Проверка потребляемого тока — максимум ≤30 мА; Среднее значение выборки 22,9 мА с разбросом 3,3 мА
Срок службы при высоких температурах — 1000 часов при +70 ℃ с постоянным контролем SPL.
Цикл термошока — 5 циклов от -30 ℃ до +80 ℃ с 30-минутной выдержкой на каждый крайний случай.
Паяемость по J-STD-002 — категория 3, баланс смачивания 260 ℃
Доступные сертификаты: RoHS, REACH, UL94 V-0 (материал корпуса). Отчеты о соответствии IEC 60950-1 доступны по запросу при оптовых закупках.
Вопрос 1: Чем HMB1275-03B отличается от HMB1206-03 в том же приложении?
HMB1275-03B представляет собой акустическую модернизацию HMB1206-03. Оба имеют одинаковые электрические параметры (3 В, диапазон 2–5 В, ≤30 мА, 2700 Гц) и площадь основания 12,0 мм. Высота резонатора 7,5 мм обеспечивает средний уровень звукового давления на 1,1 дБ выше (91,5 дБ против 90,4 дБ) при незначительно меньшем потреблении тока (22,9 мА против 23,1 мА). Выбор зависит от зазора по оси Z: если 7,5 мм помещается в корпусе, HMB1275-03B обеспечивает превосходную акустическую эффективность при минимальной занимаемой площади или перепроектировании схемы.
Вопрос 2: Совместима ли высота 7,5 мм со стандартными корпусами зуммеров толщиной 12 мм?
Да. Диаметр 12,0 мм соответствует стандартным вырезам на передней панели и компоновке печатной платы для зуммеров диаметром 12 мм со сквозными отверстиями. Высота 7,5 мм находится в пределах зазора большинства корпусов, предназначенных для зуммеров высотой 9–12 мм. Для приложений с ограничением по высоте (≤7,0 мм) вместо этого следует оценить HMB1206-03 (6,5 мм).
В3: Каково рекомендуемое рабочее напряжение для непрерывного промышленного использования?
Для оптимальной акустической стабильности и долговечности катушки работайте при номинальном напряжении 3 В или близком к нему. В то время как диапазон 2–5 В обеспечивает функциональную работу при любых кривых разряда батареи и допусках регулятора, длительная работа при верхнем пределе 5 В увеличивает тепловую нагрузку на катушку. Для приложений с непрерывным звуковым сигналом 24 часа в сутки, 7 дней в неделю необходимо оценить температурный режим корпуса, чтобы предотвратить накопление тепла вокруг зуммера.
Вопрос 4. Какой уровень звукового давления можно ожидать при фактическом развертывании?
Техническое описание гарантирует минимальное звуковое давление ≥85 дБ при 3 В постоянного тока и расстоянии 10 см в свободном пространстве. Измерения выборочной партии подтверждают выходную мощность до 93,2 дБ в стандартных условиях испытаний, что обеспечивает расчетный запас выше минимального значения спецификации. Фактический уровень звукового давления в системе зависит от ориентации установки, акустической нагрузки корпуса, стабильности напряжения и наличия защитных решеток или пылезащитных устройств. Для оценки уровня звукового давления для конкретного приложения обратитесь к инженерам-разработчикам заводских приложений и сообщите данные вашего корпуса.
Вопрос 5: Доступны ли индивидуальные конфигурации для оптовых заказов OEM?
Свяжитесь с MEIDI Industrial Sales, чтобы обсудить индивидуальные требования, включая альтернативную геометрию гнезд, конфигурации выводов, изменения шага штифтов и цветовую маркировку корпуса. Минимальный объем заказа и сроки выполнения зависят от сложности модификации; отправьте запрос на конфигурацию OEM для оценки предложения и технико-экономического обоснования.
По вопросам оптовых цен, заказных конфигураций полостей, отчетов о характеристиках SPL или интеграции в конструкцию вашего корпуса обращайтесь в отдел промышленных продаж компании MEIDI. Технические образцы доступны для акустической оценки в вашей целевой среде.
Разработчики приложений MEIDI обычно отвечают на технические запросы в течение одного рабочего дня, предоставляя примечания к схемам драйверов, рекомендации по интеграции корпусов и оптовые цены.
