Цзянсу Мэйдис 2011 года производит электромагнитные и пьезоэлектрические зуммеры. На производственном предприятии расположены специализированные линии сборки SMD, на которых последовательно работают автоматизированные машины для захвата и размещения, печи оплавления и станции акустических испытаний. Ежемесячный выпуск зуммеров для поверхностного монтажа достигает нескольких миллионов единиц при поддержке собственных групп специалистов по инструментам и технологиям. Для проектов, требующих определенного расположения выводов, размеров корпуса или акустических профилей, компания предоставляет OEM и ODM-адаптацию, подкрепленную возможностями создания прототипов на месте.

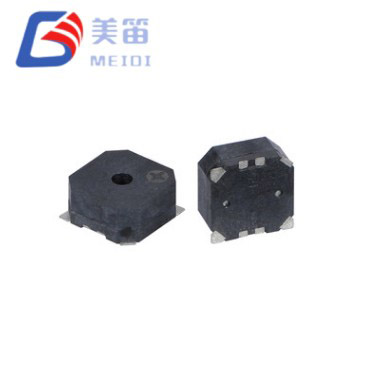

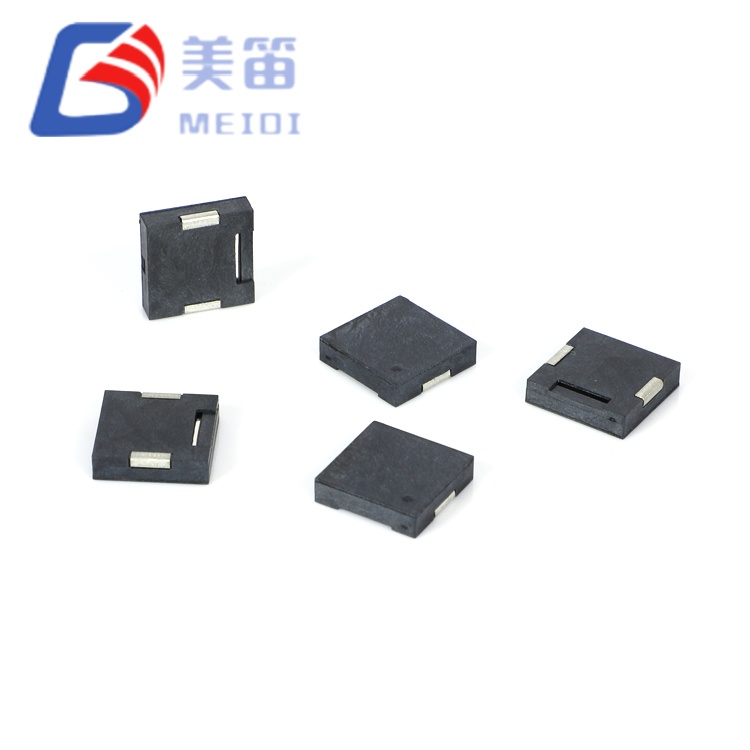

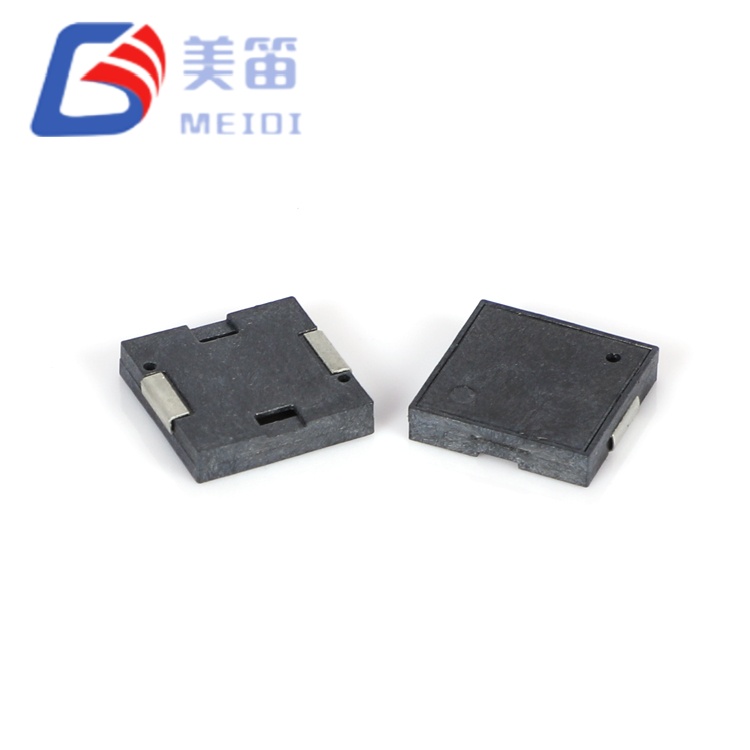

Зуммеры SMD — это акустические компоненты поверхностного монтажа, которые генерируют звуковые оповещения в компактных электронных узлах. В отличие от аналогов со сквозным отверстием, они предназначены для автоматического размещения и пайки оплавлением, что сокращает время сборки и повышает согласованность процесса. Их можно разделить на две основные группы в зависимости от механизма привода:Магнитный активный зуммер SMDиМагнитный пассивный зуммер SMDмодели, в которых используется катушка и магнитная диафрагма, иSMD Пьезоэлектрический пассивный зуммерустройства, в которых используется керамический элемент, прикрепленный к металлической подложке. Оба типа предназначены для приложений, где пространство на плате ограничено и предпочтительным является чистый автоматизированный процесс пайки.
Активные зуммеры SMD имеют встроенную генераторную схему, поэтому подача постоянного напряжения в пределах номинального диапазона немедленно вызывает звуковой сигнал фиксированной частоты. Пассивным зуммерам SMD требуется внешний прямоугольный сигнал или сигнал ШИМ, что дает разработчику возможность контролировать высоту звука, рабочий цикл и громкость. Выбор между электромагнитной и пьезоэлектрической версиями зависит от желаемого диапазона частот, текущего бюджета и характера тона. Электромагнитные зуммеры SMD обычно обеспечивают более низкий и насыщенный звук, тогда как пьезоэлектрические зуммеры SMD обеспечивают более резкий и высокочастотный сигнал тревоги при меньшем энергопотреблении.
Зуммеры SMD доступны в компактных размерах, обычно 5 мм × 5 мм, 7,5 мм × 7,5 мм или 9 мм × 9 мм, с высотой от 2 мм до 5 мм. Номинальное напряжение обычно составляет 3 В, 5 В и 12 В постоянного тока, при этом уровни звукового давления достигают 70–95 дБ на расстоянии 10 см. Резонансная частота электромагнитных зуммеров SMD обычно находится в диапазоне от 200 Гц до 3 кГц, тогда как пьезоэлектрические типы SMD резонируют между 2 кГц и 6 кГц. При выборе модели следует сверить профиль оплавления с температурным номиналом зуммера, чтобы убедиться, что пластиковый корпус и внутренние соединения выдерживают пиковую температуру пайки, обычно от 250 до 260 ℃, в течение нескольких секунд.
Зуммеры SMD используются в портативных устройствах, носимой электронике, датчиках Интернета вещей и модулях умного дома, где площадь платы стоит дорого. Медицинские портативные приборы и диагностические инструменты используют их для звукового подтверждения нажатия кнопок или условий тревоги. В автомобильной приборной панели все чаще используются зуммеры SMD для указателей поворота и датчиков парковки благодаря их совместимости с автоматизированной сборкой. Промышленные встроенные системы и телекоммуникационное оборудование также объединяют эти части для обеспечения локальной индикации состояния без увеличения объема.
Производство SMD-зуммеров в MEIDI включает прецизионное приклеивание акустического элемента к подложке печатной платы, соединение проводов или перевернутых микросхем, заливку корпуса и 100% автоматизированное акустическое тестирование. Проверка профиля оплавления выполняется для каждой партии для проверки целостности паяного соединения. Сертифицированная система качества ISO9001 также охватывает периодические испытания на надежность, включая термоциклирование, воздействие влажности и механические удары, обеспечивая стабильную производительность в полевых условиях для крупных OEM-заказчиков.
В чем основное преимущество выбора SMD зуммера перед сквозным?
Зуммеры SMD можно устанавливать и паять автоматически с использованием стандартного оборудования для захвата и пайки и печей оплавления, что значительно сокращает трудозатраты на сборку и улучшает повторяемость процесса при крупносерийном производстве. Они также занимают меньше места на плате и могут быть установлены с обеих сторон печатной платы.
Могут ли зуммеры SMD выдержать несколько циклов оплавления?
Большинство зуммеров SMD рассчитаны на два или три цикла оплавления при пиковых температурах от 250 до 260 ℃, при условии, что время превышения температуры ликвидуса не превышает установленный предел. Превышение теплового номинала может деформировать пластиковый корпус или ухудшить акустический элемент. Перед началом производства рекомендуется ознакомиться с конкретным техническим описанием и провести проверку процесса.
Доступны ли элементы зуммера SMD в виде голых пьезоэлектрических дисков?

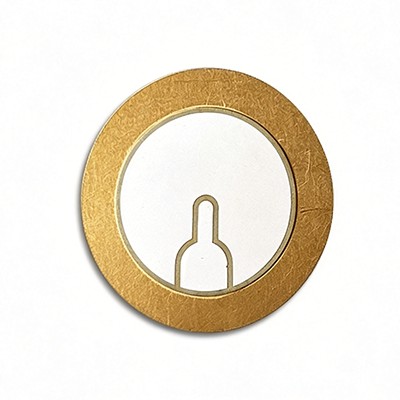

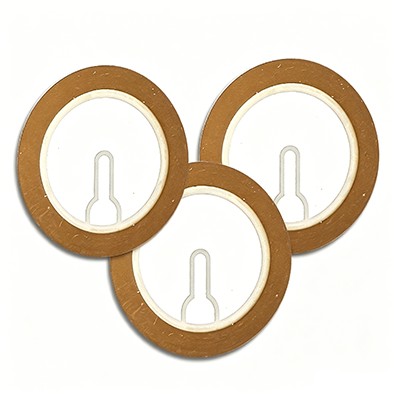

Категория зуммера SMD относится к полностью упакованным компонентам, пригодным для пайки оплавлением. Если необходим голый пьезоэлектрический керамический диск без корпуса,Элемент зуммераКатегория содержит ряд голых пьезоэлементов, которые можно монтировать в специальные корпуса или напрямую прикреплять к печатной плате.
В таблице ниже перечислены все стандартные характеристики продуктов этой серии. Индивидуальные решения доступны по вашему запросу; пожалуйста, не стесняйтесь обращаться к нам для получения дополнительных требований к настройке.
| Модель | Изображение продукта | Резонансная частота (кГц) | Свободная емкость (пФ) | Эквивалентное сопротивление (Ом) | Диэлектрические потери (tan δ) | Рабочая температура (°С) | Материал подложки | Размеры (мм) |
| ФТ-11Т-7,8А1 |
|
7,8±1,0 | 12000±30% (при 120 Гц) | ≤500 | ≤5% | -20~+70 | Латунь | Ø11,0×0,18 |
| ФТ-11Т-9.0А1 |
|
9,0±1,0 | 12000±30% (при 120 Гц) | ≤500 | ≤5% | -20~+70 | Латунь | Ø11,0×0,18 |
| ФТ-12,5Т-7,8А1 |
|
7,8±0,8 | 12000±30% (при 120 Гц) | ≤300 | ≤5% | -20~+70 | Латунь | Ø12,5×0,19 |
| ФТ-12Т-8.0А1 |
|
8,0±1,0 | 17000±30% (при 120 Гц) | ≤300 | ≤5% | -20~+70 | Латунь | Ø12,0×0,18 |
| ФТ-27Т-4.0Б1-С25 |
|
4,0±0,5 | 25000/2600±30% (при 120 Гц) | ≤500 | ≤5% | -20~+70 | Латунь | Ø27,0×0,44 |
| ФТ-35Т-2,9Б1-С30 |
|
2,9±0,5 | 30000/3300±30% (при 120 Гц) | ≤500 | ≤5% | -20~+70 | Латунь | Ø35,0×0,55 |
