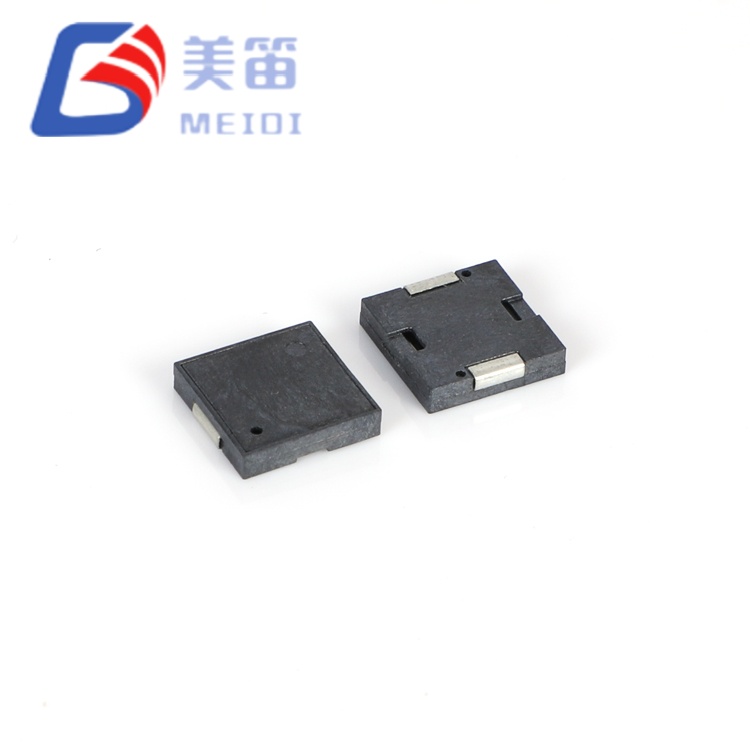

Пьезоэлектрический пассивный зуммер для поверхностного монтажа размером 9×9×1,8 мм — это пассивный пьезоэлектрический зуммер для поверхностного монтажа, предназначенный для приложений, требующих четкого звукового сигнала, занимающий очень небольшую площадь и строгий бюджет мощности. Благодаря высоте всего 1,8 мм и основанию 9,0×9,0 мм его можно разместить в сборках, где обычные зуммеры просто не подходят. Его емкостный принцип управления поддерживает рабочий ток на уровне 5 мА или ниже при номинальном напряжении 5 В, устраняя необходимость в обратноходовых диодах и делая возможным прямое управление микроконтроллером.
Один компонент охватывает рабочий диапазон от 1 В до 25 В, что означает, что один и тот же зуммер может обслуживать логические схемы 3,3 В, автомобильные шины 12 В и промышленные панели управления 24 В без дополнительной регулировки. При напряжении 5 В уровень звукового давления достигает гарантированного минимума 70 дБ на расстоянии 10 см при резонансной частоте 4000±300 Гц. Указанная емкость 12 000 пФ (±30 %) обеспечивает простоту конструкции драйвера, а черный корпус LCP выдерживает пайку оплавлением и непрерывную работу при температуре от −30°C до +70 °C.
В качестве пассивного пьезоэлектрического преобразователя пьезоэлектрический пассивный зуммер SMD размером 9×9×1,8 мм требует внешнего сигнала переменного тока, обычно прямоугольной волны или волны ШИМ, близкой к резонансной точке 4000 Гц. При приложении переменного электрического поля керамический элемент деформируется и генерирует звуковые волны без каких-либо магнитных компонентов. Этот принцип работы исключает индуктивную отдачу, возникающую в магнитных зуммерах, поэтому схему управления можно построить без подавляющих диодов и с меньшим количеством компонентов в целом.
Устройство потребляет не более 5 мА при тестовых условиях 5 В, 4000 Гц, а поскольку нагрузка преимущественно емкостная (реактивное сопротивление примерно 3,3 кОм при резонансе), акцент при проектировании смещается от подачи тока к размаху напряжения. Широкий входной диапазон 1–25 В позволяет одному и тому же зуммеру работать при нескольких напряжениях системы, а уровень звукового давления предсказуемо увеличивается с увеличением амплитуды возбуждения. При размахе напряжения 5 В минимальная выходная мощность составляет 70 дБ на расстоянии 10 см; более высокие напряжения производят соответственно более высокие уровни звука.

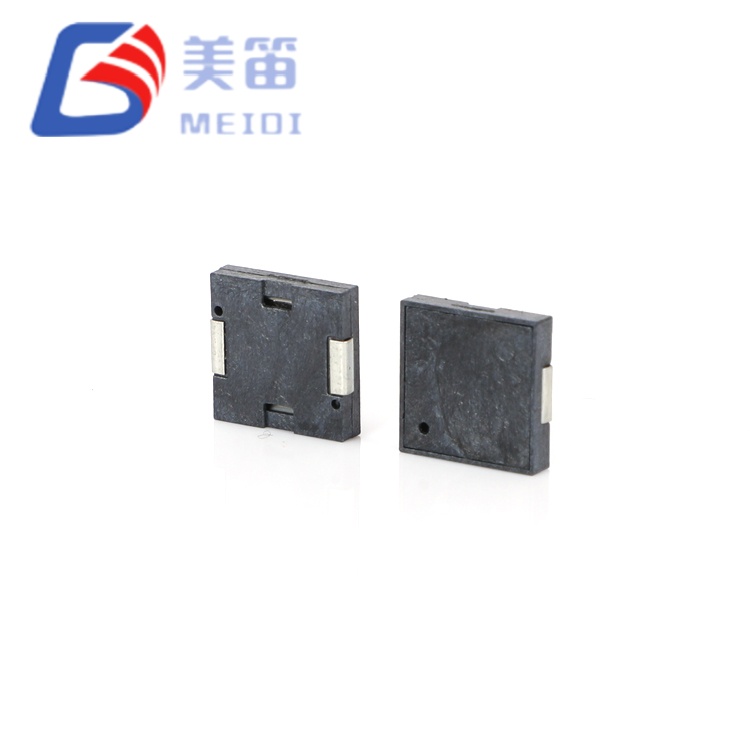

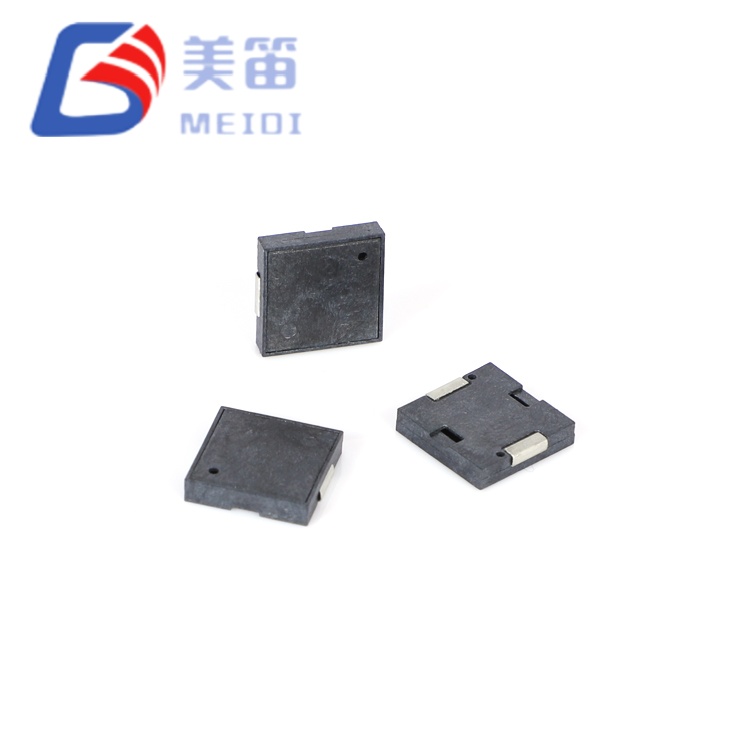

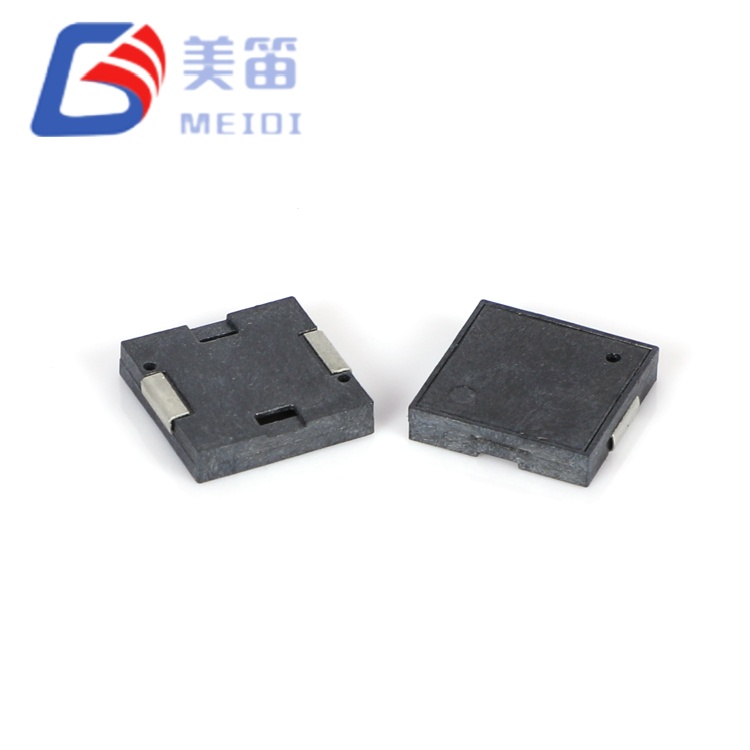

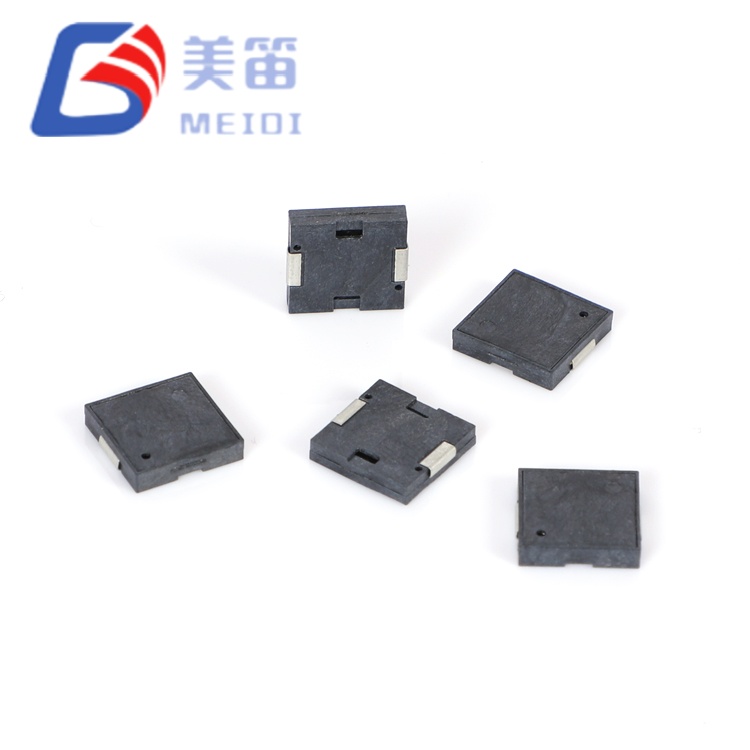

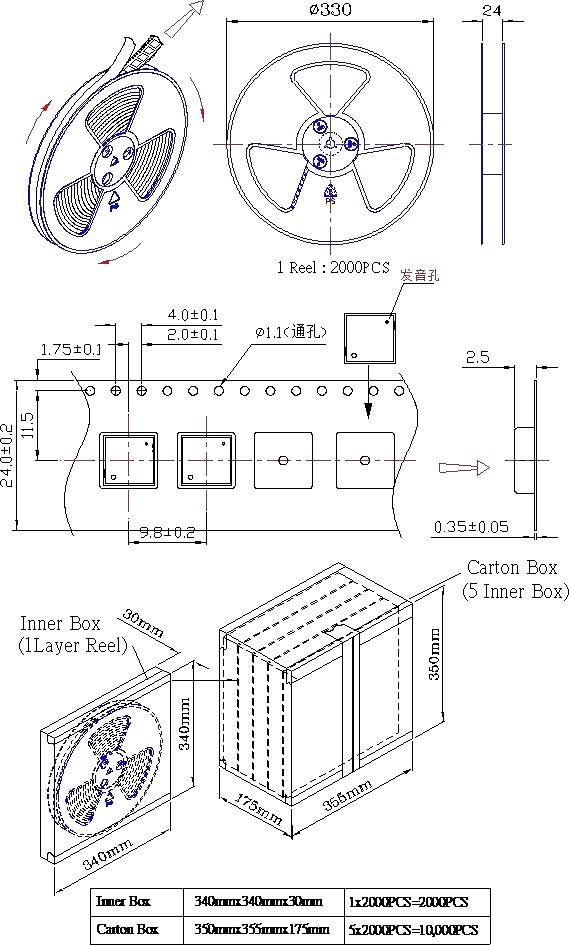

Корпус весом 0,4 г, отлитый из черной ЖК-панели, совместим со стандартной пайкой оплавлением и может выдерживать до трех термических циклов в соответствии со спецификацией продукта. В документацию включен образец протокола испытаний на 10 устройств, который дает разработчикам реалистичное представление об однородности производства: уровни шума варьируются от 71,8 дБ до 76,4 дБ, а значения емкости — от 11 385 пФ до 12 950 пФ.
Чтобы получить рекомендации по индивидуальной схеме привода или обсудить интеграцию с вашей шиной напряжения и рабочим циклом, обратитесь в отдел разработки приложений MEIDI.
Емкостная пьезоэлектрическая структура означает отсутствие электромагнитной катушки и, следовательно, отсутствие индуктивных переходных процессов, которыми нужно управлять; номинальный ток ≤5 мА делает зуммер пригодным для энергочувствительных конструкций без дополнительных компонентов подавления.
Имея высоту всего 1,8 мм и площадь основания 9,0 мм, MLT-9018 помещается в узкие вертикальные зазоры, встречающиеся в сложенных друг на друга платах, тонких модулях дисплея и механизмах считывания карт.
Диапазон рабочего напряжения 1–25 В охватывает логику 3,3 В, системы 5 В, автомобильные линии 12 В и промышленные шины 24 В, что позволяет одному номеру детали заменить несколько альтернатив, зависящих от напряжения.
Резонансная частота фиксирована на уровне 4000 Гц с производственным допуском ±300 Гц, что дает разработчикам программного обеспечения четко определенную акустическую цель.
Номинальная емкость 12 000 пФ (±30 %) указана при частоте 1 кГц и 25 °C, чтобы облегчить расчет реактивной нагрузки на этапе проектирования.
Диапазон рабочих температур простирается от -30°C до +70°C, что выходит за пределы обычного нижнего предела -20°C для многих зуммеров коммерческого класса.
MEIDI Intelligent Technology занимается производством акустических компонентов с 2011 года, управляя вертикально интегрированным предприятием в Цзянсу, Китай. Завод сочетает в себе литье LCP, автоматизированные линии сборки SMD и 100% поточные акустические испытания в рамках системы управления качеством, сертифицированной по стандарту ISO 9001. Эта инфраструктура поддерживает стабильное производство крупносерийных компонентов, таких как MLT-9018, с подробным описанием партий для каждой поставки.
MLT‑9018 подвергается комплексной программе испытаний на надежность, указанной в спецификации продукта. Скрининг воздействия окружающей среды включает 48-часовое выдерживание при высокой температуре +80±2°C, 48-часовое воздействие холода при -30±2°C и пять циклов термического шока между этими экстремальными значениями с 30-минутной выдержкой при каждой температуре. Механическая прочность проверяется посредством испытаний на вибрацию от 10 Гц до 55 Гц с амплитудой 1,0 мм по всем трем осям, за которыми следуют три падения с высоты 75 см на твердую деревянную поверхность толщиной 10 мм.
Влагостойкость подтверждается 48-часовым воздействием температуры 50±5°C при относительной влажности 90–95% с 2-часовым периодом восстановления окружающей среды. Целостность пайки подтверждается 10-секундным погружением при температуре 250±5°C при расположении корпуса компонента на расстоянии 2,0 мм от припоя, а также полным испытанием профиля оплавления в соответствии со спецификациями на пайку.
Эти испытания проводятся для каждой партии, а полученные отчеты доступны клиентам, которым требуется документация для собственных процессов квалификации. Для приложений, требующих расширенной квалификации, таких как стандарты автомобилей или медицинского оборудования, команда инженеров MEIDI может обсудить дополнительные протоколы проверки.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Пьезоэлектрический пассивный зуммер SMD | — |
| Номинальное напряжение | 5 В (Впик-пик) | Резонансная опорная частота |
| Рабочее напряжение | 1–25 В (Впик-пик) | Пик сигнала привода |

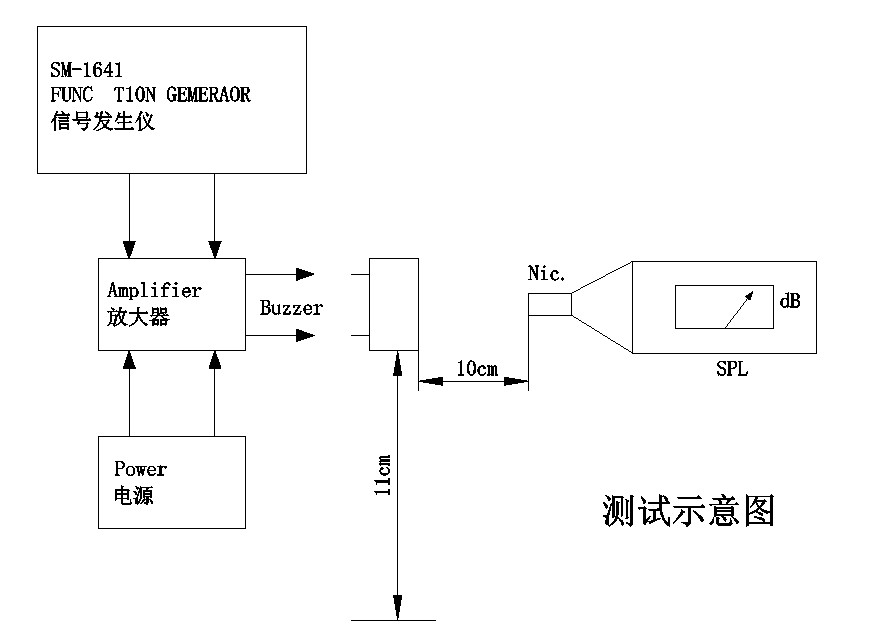

| Звуковой выход на расстоянии 10 см | ≥ 70 дБ | При 5В, 4000 Гц, 10 см |
| Рабочий ток | ≤ 5 мА | При 5 В, 4000 Гц |
| Резонансная частота | 4000 ± 300 Гц | При номинальном напряжении |
| Емкость | 12000 ± 30% пФ | При 1 кГц, 25 °C |
| Рабочая температура | -30 °С ~ +70 °С | Непрерывный |
| Температура хранения | -40 °С ~ +85 °С | Нерабочий |

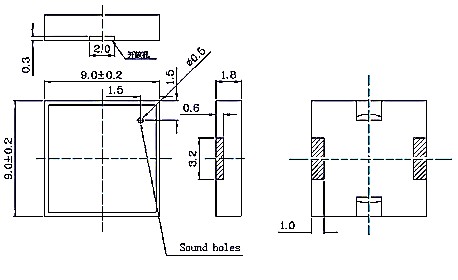

| Размеры (Д × Ш × В) | 9,0 × 9,0 × 1,8 мм | Только тело |
| Масса | 0,4 г | Типичный |
| Материал корпуса | Черный ЛКП | — |
| Пайка (рекомендуется) | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. | Согласно спецификации, до 3 проходов |
| Пайка (Волна) | 255 ± 15 °С, 4–6 с | 2–3 прохода |
| Пайка (ручная) | 360 ± 10 °С, 2–5 с | 2–3 прохода |
| Параметр | Диапазон выборки |
| Звуковое давление | 71,8 – 76,4 дБ |
| Частота | 4000 Гц |
| Емкость | 11385 – 12950 пФ |
| Диаметр | 9,0 мм |
| Высота | 1,8 мм |
Данные выборки иллюстрируют типичную однородность производства. Ко всем производственным партиям применяются только гарантированные пределы, указанные в основной таблице технических характеристик.
Предлагаемые ниже варианты использования основаны на электрических и механических характеристиках MLT-9018. Они предназначены в качестве руководства при проектировании и должны быть подтверждены конкретными требованиями конечного продукта.
• Портативные устройства с батарейным питанием: потребляемый ток ≤5 мА увеличивает время работы продуктов, питающихся от батарей типа «таблетка» или небольших литиевых аккумуляторов.
•Оборудование для работы в холодных условиях: нижний рабочий предел –30°C поддерживает холодильные логистические трекеры, наружные датчики и неотапливаемые промышленные шкафы.
• Тонкие электронные блоки: высота 1,8 мм позволяет интегрировать их в ультратонкие дисплеи, мембранные панели и лицевые панели устройств чтения карт.
• Промышленные узлы с несколькими напряжениями: вход 1–25 В исключает необходимость использования схем преобразования напряжения, упрощая конструкции, которые должны работать на шинах 5 В, 12 В и 24 В.
•Модули салона автомобиля: прямая совместимость с напряжением 12 В подходит для звонков на приборной панели, сигналов датчиков парковки и напоминаний о непристегнутых ремнях безопасности.
• Конечные точки Интернета вещей и сенсорные шлюзы: низкий активный ток хорошо подходит для приложений сбора энергии или батарей с длительным сроком службы.
| Рассмотрение дизайна | Спецификация MLT‑9018 |
| Текущее бюджетное ограничение | Рабочий ток ≤5 мА согласно спецификации |
| Изменение напряжения на шине | Рабочий диапазон 1–25 В охватывает несколько системных напряжений в одном SKU. |
| Вертикальный зазор | Высота на 1,8 мм ниже стандартных альтернатив на 2,0–2,5 мм. |
| Низкотемпературная работа | Рабочий предел -30 °C согласно спецификации |
| Простота схемы привода | Нет индуктивной отдачи; обратный диод не требуется |
| Емкостная характеристика нагрузки | 12000 пФ указано для расчета реактивного сопротивления. |
Пьезоэлектрический пассивный зуммер для поверхностного монтажа размером 9×9×1,8 мм был разработан специально для ситуаций, когда гибкость тока, пространства и напряжения является основными ограничениями. Его емкостная природа представляет собой реактивную нагрузку примерно 3,3 кОм при резонансе, что означает, что драйвер должен обеспечивать колебание напряжения, а не большой непрерывный ток; это различие часто приводит к созданию более простой и экономичной ступени привода по сравнению с конструкциями с магнитными преобразователями.
Образцы доступны для оценки, чтобы вы могли измерить акустическую мощность и потребление тока, используя собственную форму сигнала привода и разводку печатной платы.
1. Какой тип сигнала возбуждения требуется для MLT‑9018?
MLT-9018 представляет собой пассивный пьезоэлектрический зуммер, которому необходим внешний сигнал переменного тока, обычно прямоугольный сигнал или ШИМ с частотой около 4000 Гц. Постоянное напряжение само по себе не будет воспроизводить звук. Схема управления должна заряжать и разряжать емкость 12000 пФ на частоте переключения; Средний ток низкий, но пиковый мгновенный ток следует сверить с возможностями драйвера.
2. Как изменяется звуковое давление в зависимости от рабочего напряжения в диапазоне 1–25 В?

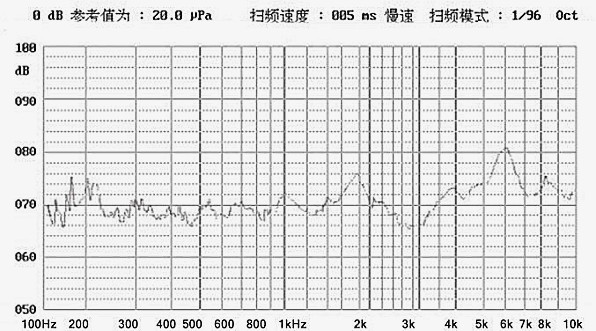

Звуковое давление увеличивается с увеличением амплитуды напряжения возбуждения. Гарантия ≥70 дБ предоставляется при номинальном напряжении 5 В. При более низких напряжениях выходная мощность уменьшится, а при более высоких - увеличится. Акустические данные по напряжению можно запросить у MEIDI.
3. Может ли MLT‑9018 управляться напрямую с вывода GPIO микроконтроллера?

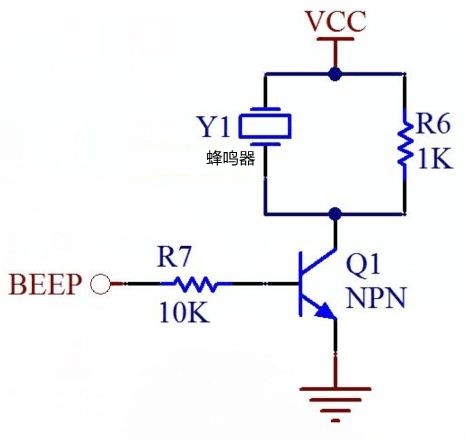

Прямое управление от GPIO 3,3 В или 5 В возможно, если вывод может подавать реактивный ток в 12 000 пФ при частоте 4 000 Гц. Среднее значение ≤5 мА соответствует многим спецификациям GPIO, но пиковый зарядный ток при емкостном переключении может быть выше. Для работы с напряжением 12 В и 24 В рекомендуется использовать транзисторный буфер или специальный пьезо-драйвер. Компания MEIDI может предоставить эталонные схемы для стандартных установок.
4. Каково значение спецификации емкости 12000 пФ?
Емкость определяет реактивное сопротивление: Z = 1/(2πfC). При 4000 Гц это сопротивление составляет примерно 3,3 кОм. Схема управления должна подавать ток на эту реактивную нагрузку. При проектировании драйверного каскада следует учитывать допуск ±30 % (8400–15600 пФ). Инженеры по применению могут помочь с выбором компонентов.
5. В чем разница между данными выборочных испытаний и гарантированными характеристиками?
В образце отчета (измерение из 10 единиц) показаны типичные значения, такие как звуковое давление от 71,8 дБ до 76,4 дБ. Они предоставлены только для справки. Гарантированные характеристики: звуковое давление ≥70 дБ, частота 4000±300 Гц и емкость 12000±30% пФ. Протоколы производственных испытаний предоставляются по запросу.
6. Предоставляет ли компания MEIDI возможность настройки этого зуммера?
Да, доступны услуги OEM и ODM. Такие параметры, как частота, напряжение, размеры и водонепроницаемость, можно изменить в соответствии с конкретными требованиями. Свяжитесь с командой разработчиков приложений и сообщите целевую спецификацию для оценки осуществимости.
Чтобы получить рекомендации по проектированию схемы управления, акустические измерения для конкретного напряжения, рекомендации по развертыванию в холодных условиях или обсудить настройку OEM, отправьте свои требования через контактную форму. Команда разработчиков приложений MEIDI обычно отвечает в течение одного рабочего дня и предоставляет техническую документацию и оптовые цены.
Завод MEIDI в провинции Цзянсу поставляет пьезоэлектрические и электромагнитные акустические компоненты клиентам по всему миру с 2011 года. Благодаря собственному формованию LCP, автоматизированной сборке SMD и полным акустическим испытаниям компания поставляет продукцию для различных отраслей промышленности: от автомобильной электроники и промышленных средств управления до медицинских устройств и систем «умный дом». Управление качеством ISO 9001 и специальная лаборатория надежности лежат в основе каждой публикуемой нами спецификации продукта.
