Цзянсу МэйдиПрофессиональная команда разработчиков разрабатывает высокоточные маломощные пассивные пьезоэлектрические зуммеры. с всесторонним контролем качества и возможностью полной настройки частоты, размеров, и экологические характеристики. Собственная обработка керамики, электродная печать и акустическая Определение характеристик позволяет инженерной группе точно настроить резонансное поведение и значения емкости. для соответствия конкретным требованиям схемы привода. Для OEM-проектов: быстрое прототипирование и подготовка к производству. образцы подтверждаются данными испытаний на уровне партии.
Пассивные пьезоэлектрические зуммеры используют передовую технологию керамических преобразователей для обеспечения четкого звука. акустическая мощность с минимальным энергопотреблением и полным конструктивным контролем над выходом звука. Эти универсальные компоненты широко используются в автомобильной электронике, медицинском оборудовании, высококачественные системы безопасности, портативная бытовая электроника и наружное промышленное управление приложения, где требуются программируемые звуковые шаблоны.
Пьезоэлектрический керамический элемент генерирует акустические волны посредством механической вибрации, когда подается внешний сигнал переменного тока. Этот принцип обеспечивает высокочастотный отклик и стабильная работа в широком диапазоне температур по сравнению с электромагнитными альтернативами. Тонкая и легкая конструкция обеспечивает интеграцию в конструкции с ограниченным пространством без необходимости ухудшение акустических характеристик.
Инженеры могут управлять этими зуммерами различными формами сигналов для создания характерных звуков оповещений. музыкальные последовательности или сложные звуковые шаблоны, адаптированные к конкретным требованиям продукта. При минимальном потреблении тока и увеличенном сроке эксплуатации пассивные пьезоэлектрические зуммеры являются практичным выбором для аккумуляторных и экологически требовательных приложений.
Пассивный пьезоэлектрический зуммер не содержит генератора. Звук воспроизводится только тогда, когда главная схема подает переменное напряжение, обычно прямоугольную волну или сигнал ШИМ, на механическая резонансная частота керамического элемента. Эта резонансная точка, обычно между 2 кГц и 6 кГц, устанавливается во время производства в зависимости от толщины, диаметра и частоты керамического диска. жесткость подложки. Включение зуммера точно в резонанс дает самый громкий звук, но Небольшое изменение частоты может создать различные эффекты высоты тона. Амплитуда напряжение привода контролирует громкость, и может быть включен последовательный резистор для ограничения пика токи через емкостную нагрузку.
Поскольку сигнал генерируется извне, один выход микроконтроллера может управлять несколько пассивных пьезоэлектрических зуммеров параллельно или один и тот же зуммер может излучать различные последовательности тонов. Такая гибкость недоступна сАктивный пьезоэлектрический зуммер, который содержит фиксированный внутренний генератор и при включении издает одиночный тон. Для конструкции, которым необходим более высокий тон, чем может обеспечить электромагнитный зуммер, пассивный пьезоэлектрический блок часто комбинируется сМагнитный пассивный зуммерпокрыть как низкочастотные, так и высокочастотные оповещения с одной и той же платы управления.
Как пьезоэлектрические, так и электромагнитные пассивные зуммеры требуют внешнего управляющего сигнала. но их акустические характеристики различаются. Пьезоэлектрические типы естественным образом резонируют при более высоких частотах. частоты, обычно от 2 кГц до 6 кГц, и производят резкий, проникающий тон с низкими частотами. текущий розыгрыш. Электромагнитные пассивные зуммеры работают на более низких частотах, часто 200 Гц. до 3 кГц и дает более теплый и полный звук. Часто предпочтительнее пьезоэлектрическая версия. в устройствах с батарейным питанием из-за незначительного тока в режиме ожидания и высокого КПД при высокие частоты. Если требуется сборка для поверхностного монтажа,SMD Пьезоэлектрический пассивный зуммерпредлагает те же характеристики внешнего накопителя в корпусе, совместимом с оплавлением.
Пассивные пьезоэлектрические зуммеры MEIDI можно настроить по резонансной частоте, емкости, материал подложки и стиль заделки. Команда инженеров использует керамику собственного производства. рецептура и рисунок электродов для регулировки акустического отклика в практических пределах. Для серийного производства образцы поставляются с отчетом о характеристиках, охватывающим частоту отклик, уровень звукового давления и полное сопротивление, поэтому производительность можно проверить в целевой корпус до завершения проектирования. Сертифицированный процесс ISO9001 также включает в себя периодические испытания на надежность, такие как термоциклирование, хранение влаги и вибрация. выносливость.
Вопрос: Какие типы сигналов можно использовать для управления пассивными пьезоэлектрическими зуммерами?
Ответ: Инженеры могут использовать прямоугольные, синусоидальные волны или последовательности импульсов ШИМ. Форма сигнала влияет на гармонический состав звука, а прямоугольная волна на резонансной частоте обычно производит самый высокий уровень звукового давления. Пиковое напряжение должно оставаться в пределах номинального рабочего диапазона зуммера, чтобы избежать деполяризации керамики.
Вопрос: Может ли пассивный пьезоэлектрический зуммер управляться напрямую с вывода микроконтроллера?
О: Да, если напряжение на выводе находится в пределах рабочего диапазона зуммера и микроконтроллер может обеспечить необходимый ток. Для более громкого выхода или при использовании низкого напряжения логике, для увеличения амплитуды возбуждения рекомендуется использовать транзисторный буфер.
В таблице ниже перечислены все стандартные характеристики продуктов этой серии. Индивидуальные решения доступны по вашему запросу; пожалуйста, не стесняйтесь обращаться к нам для получения дополнительных требований к настройке.

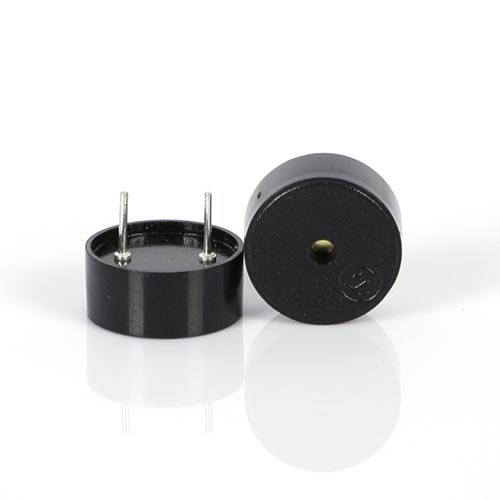

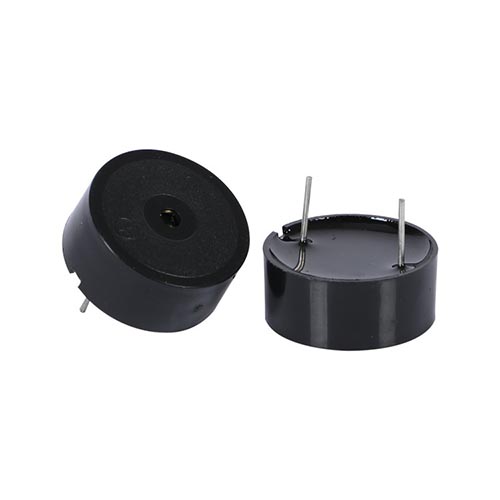

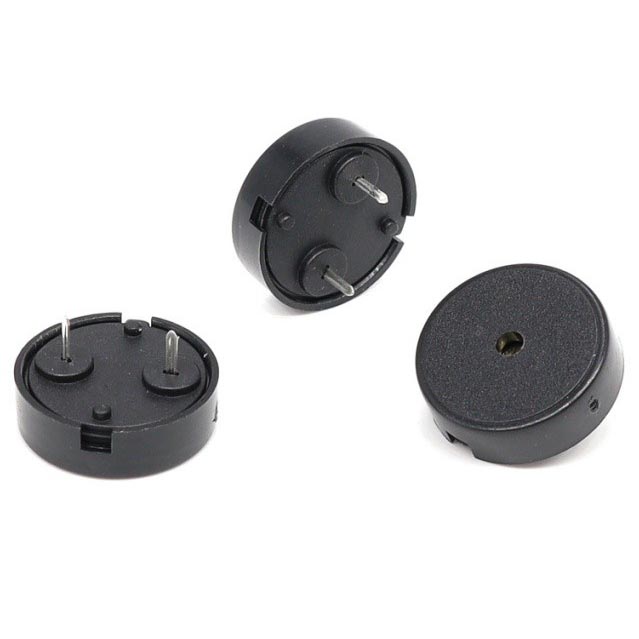

| Модель | Изображение продукта | Номинальное напряжение (Впик-пик) | Рабочее напряжение (Впик-пик) | Уровень звукового давления @ 10 см (дБ) | Рабочий ток (мА) | Резонансная частота (Гц) | Рабочая температура (℃) | Вес (г) | Размеры (мм) |

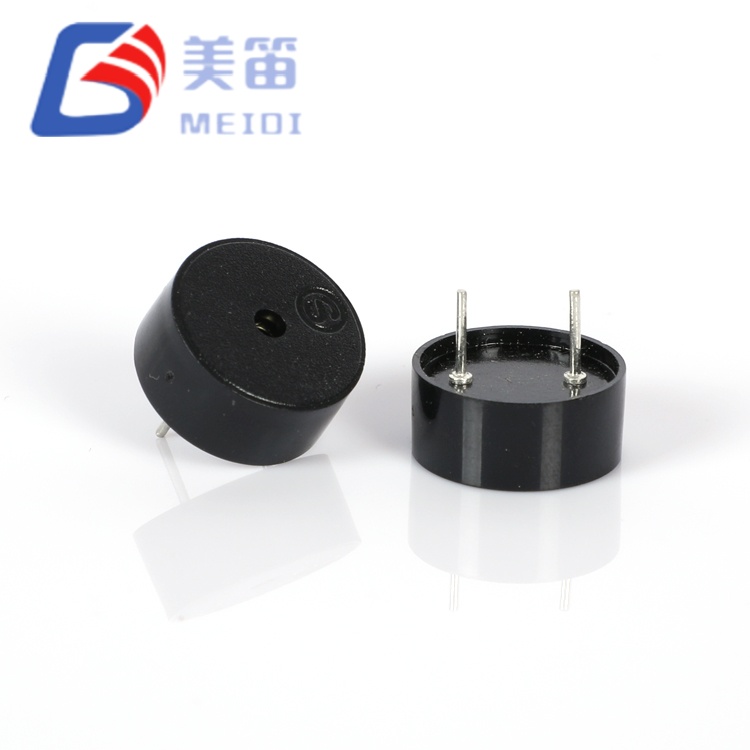

| ХНР-1255 ПА6.5 |
|
5 | 1~30 | ≥80 при 4000 Гц 5 В (пик-пик) | ≤10 при 4000 Гц 5 В (пик-пик) | 4000±500 | -20~+70 | 0,60±0,2 | Ø12,5×5,5 |
| ХНР-1404 |
|
5 | 1~30 | ≥70 при 4000 Гц 5 В (пик-пик) | ≤5 при 4000 Гц 5 В (пик-пик) | 4000 | -20~+60 | 0,45±0,1 | Ø13,0×2,5 |
| ХНР-1404 ПА7.5 |
|
5 | 1~30 | ≥80 при 4000 Гц 5 В (пик-пик) | ≤10 при 4000 Гц 5 В (пик-пик) | 4000 | -20~+70 | 0,67±0,1 | Ø13,8×4,0 |
| ХНР-1708 ПА10 |
|
12 | 1~30 | ≥75 при 2000 Гц 12 В (пик-пик) | ≤5 при 2000 Гц 12 В (пик-пик) | 2000±500 | -20~+70 | 1.4 | Ø17,0×8,0 |

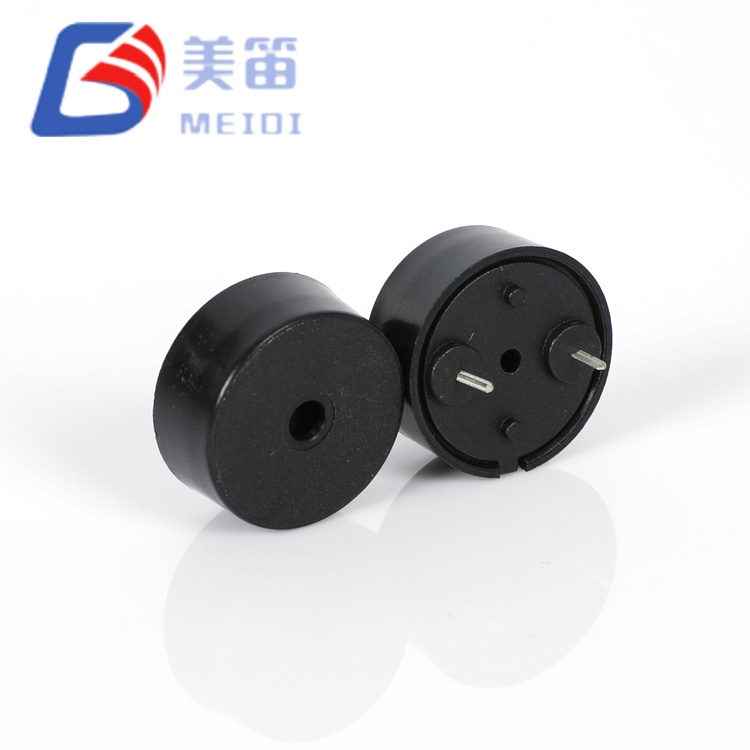

| ХНР-1708 |
|
12 | 1~30 | ≥85 при 3000 Гц 12 В (пик-пик) | ≤5 при 3000 Гц 12 В (пик-пик) | 3000±500 | -20~+70 | 1 | Ø17,0×8,0 |
| ХНР-2207 |
|
12 | 1~30 | ≥85 при 3500 Гц 12 В (пик-пик) | ≤8 при 3500 Гц 12 В (пик-пик) | 3500±500 | -20~+70 | 3 | Ø23,0×9,8 |

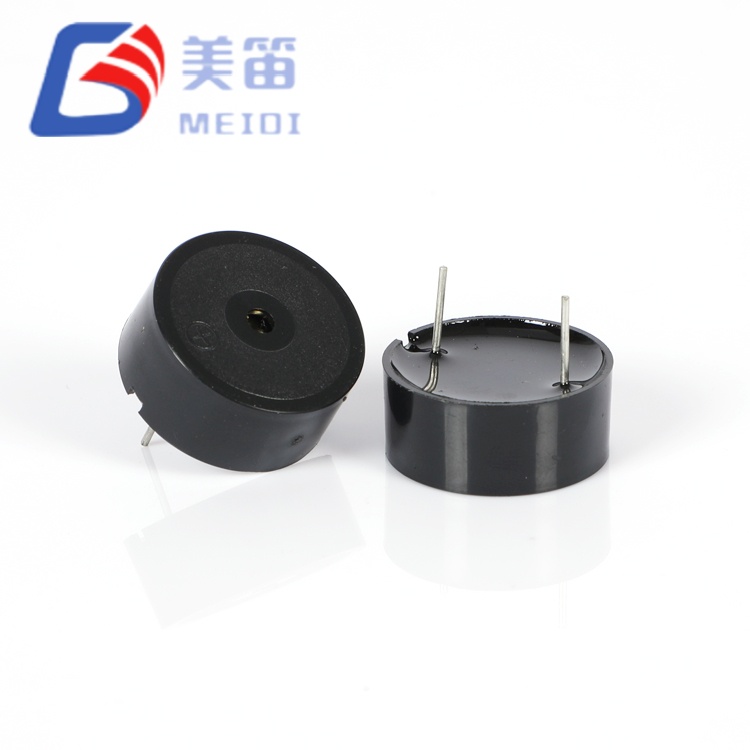

| ХНР-2310А |
|
12 | 1~30 | ≥85 при 3500 Гц 12 В (пик-пик) | ≤8 при 3500 Гц 12 В (пик-пик) | 3500±500 | -20~+70 | 3 | Ø23,0×9,8 |
