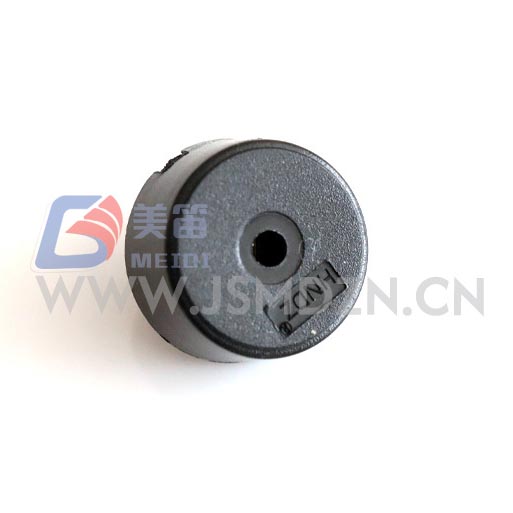

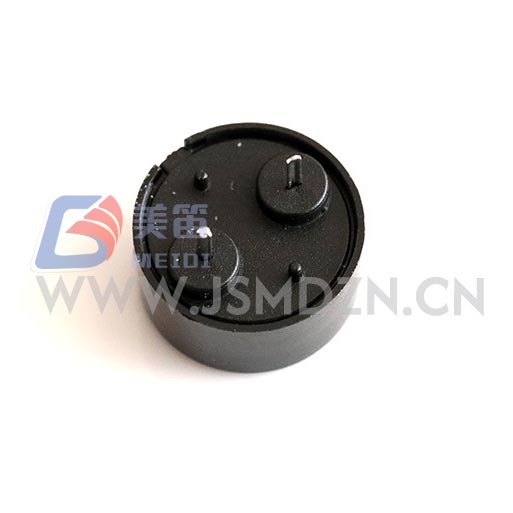

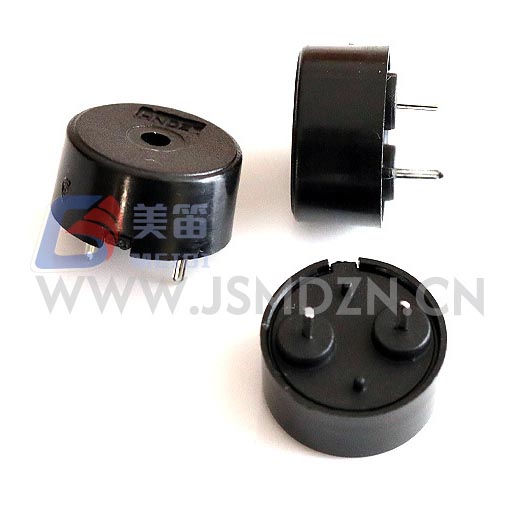

Пьезоэлектрический пассивный зуммер 1404 с штырем Pogo — это компактный пассивный зуммер со сквозным отверстием, в основе которого лежит внешний сигнал привода переменного тока для генерации звука. Диаметром 13,8 мм и Низкий профиль (всего 4,0 мм) позволяет разместить печатную плату в условиях ограниченного пространства. 5 В (пик-пик) прямоугольная волна частотой 4000 Гц создает уровень звукового давления не менее 80 дБ при 10см при рисовании не более 10мА. Схема привода может принимать сигналы от 1 В до 30 В (пик-пик), что дает разработчикам гибкость в использовании логического уровня. выводит напрямую или повышает напряжение для большей громкости. Корпус из черного ПБТ. выдерживает температуру ручной пайки и надежно работает от -20℃ до +70℃.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Пьезоэлектрический пассивный зуммер (сквозной) | — |
| Номинальное напряжение | 5 Впик-пик | Эталонные условия испытаний |
| Рабочее напряжение | 1–30 В (пик-пик) | Диапазон сигнала привода |
| Звуковой выход на расстоянии 10 см | ≥ 80 дБ | 5 В (пик-пик), прямоугольная волна 4000 Гц |
| Текущее потребление | ≤ 10 мА | 5 В (пик-пик), прямоугольная волна 4000 Гц |
| Резонансная частота | 4000 Гц | Допуск не указан в спецификации |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |
| Размеры (Диаметр × В) | 13,8 ± 0,4 × 4,0 ± 0,5 мм | Корпус без штифтов |
| Масса | 0,67 ± 0,1 г | Типичный |
| Материал корпуса | Черный ПБТ | — |
| Ручная пайка ★ | 350 ± 10 ℃, 2–5 с | Рекомендуется 2–3 цикла |
| Теплостойкость припоя | 250 ± 5 ℃, 10 ± 0,5 с | Корпус 2,0 мм из припоя |
| Нет. | Уровень звукового давления (дБ) | Ток (мА) | Емкость (нФ) | Диаметр (мм) | Хм) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Результаты этих выборок показывают типичное распределение производства. Гарантированный Границы производительности определены в технических характеристиках выше. Емкость значения отображаются в заголовке отчета об испытаниях и не являются частью основного параметра. стол. Свяжитесь с MEIDI для получения данных испытаний для конкретной партии.
Поскольку этот зуммер является пассивным компонентом, для него требуется внешний сигнал переменного тока. для эксплуатации. GPIO микроконтроллера, настроенный как выход ШИМ с частотой 4000 Гц. это обычное решение. Когда логическое напряжение составляет 3,3 В или 5 В, звуковой выход будет ниже номинального 80 дБ; простой транзисторный буфер может повысить уровень возбуждения до желаемого напряжения в диапазоне 1–30 В (пик-пик). емкостная природа зуммера, обычно около 12 нФ, вызывает кратковременный ток всплески при переходе сигнала. Небольшой последовательный резистор в диапазоне Сопротивление 100–330 Ом помогает ограничить пиковые токи без заметного снижения громкости.
Для производственной сборки рекомендуется ручная пайка при температуре 350℃ в течение 2–5 секунд на соединение, максимум три термических цикла. Держите жилье на расстоянии не менее 2,0 мм от паяльника во избежание деформации.
Пьезоэлектрический пассивный зуммер 1404 с штифтом Pogo производится в соответствии с системой качества MEIDI ISO9001. Каждая производственная партия проходит комплекс испытаний на надежность, определенных в спецификация продукта. Эти тесты включают в себя:
Воздействие влажности при 50 ℃ и относительной влажности 90–95 % в течение 48 часов, после чего следует 2-часовая выдержка. восстановление комнатной температуры перед измерением.
Хранение при высокой температуре +80℃ в течение 48 часов и при низкой температуре хранения. при -30℃ в течение 48 часов, каждый с 2-часовым периодом восстановления.
Циклическое изменение температуры от -30℃ до +80℃ с 30-минутной выдержкой, повторяющееся в течение пяти циклов, затем восстанавливался в течение 2 часов.
Испытание на падение с высоты 75 см на доску из твердой древесины (три падения) и вибрация. тестовая развертка от 10 Гц до 55 Гц с амплитудой 1,0 мм в течение 0,5 часов.
Испытание термостойкости припоя с выводами, погруженными в расплавленный припой при температуре 250 ℃ в течение 10 секунд, сохраняя зазор 2,0 мм от корпуса.
После каждого испытания все электрические и размерные параметры должны соответствовать оригинальная спецификация. Свяжитесь с MEIDI для получения подробных отчетов об испытаниях конкретные партии продукции.
Пассивная конструкция HNR‑1404 PA7.5 хорошо подходит для оборудования, уже генерирует сигнал ШИМ или прямоугольную волну. Инструменты с батарейным питанием выгода от низкого тока возбуждения и отсутствия генератора покоя нагрузка. Промышленные панели, работающие на шинах постоянного тока 12 В или 24 В, могут напрямую управлять зуммер в пределах широкого допуска по напряжению. Бытовая электроника, такая как датчики умного дома или портативные тестеры также ценят небольшой размер и монтаж через отверстие. Для любого приложения, которое может потребовать специального сертификаты безопасности или нормативные сертификаты, пожалуйста, проверьте в MEIDI, прежде чем доработка дизайна.
Какой сигнал движения нужен этому зуммеру?
Для этого требуется сигнал переменного тока, обычно прямоугольная волна или ШИМ с частотой примерно 4000 Гц. Постоянное напряжение постоянного тока не будет издавать звук и может повредить пьезоэлектрический элемент.
Могу ли я управлять им напрямую с вывода микроконтроллера?
Да, если выходное напряжение контакта находится в диапазоне 1–30 В (пик-пик). При 3,3 В или логические уровни 5 В, выходной звук будет ниже номинального 80 дБ. А Транзисторный буфер может быть добавлен для увеличения напряжения возбуждения и громкости.
Какой метод пайки рекомендуется?
Стандартным методом является ручная пайка утюгом, настроенным на температуру 350 ℃. Каждый соединение следует нагревать в течение 2–5 секунд, допускается до трех циклов доработки. приемлемо. Не допускайте прямого контакта корпуса с припоем.
Для получения полных технических характеристик, графиков частотных характеристик или испытаний для конкретной партии отчетов, пожалуйста, свяжитесь с MEIDI и сообщите о требованиях к вашему проекту. Инженерное дело Служба поддержки обычно отвечает в течение одного рабочего дня.
