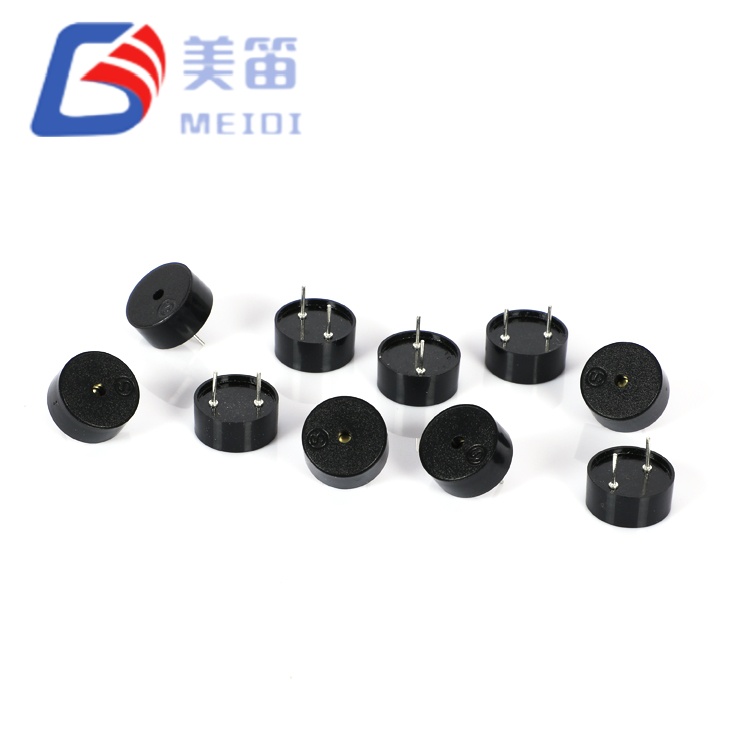

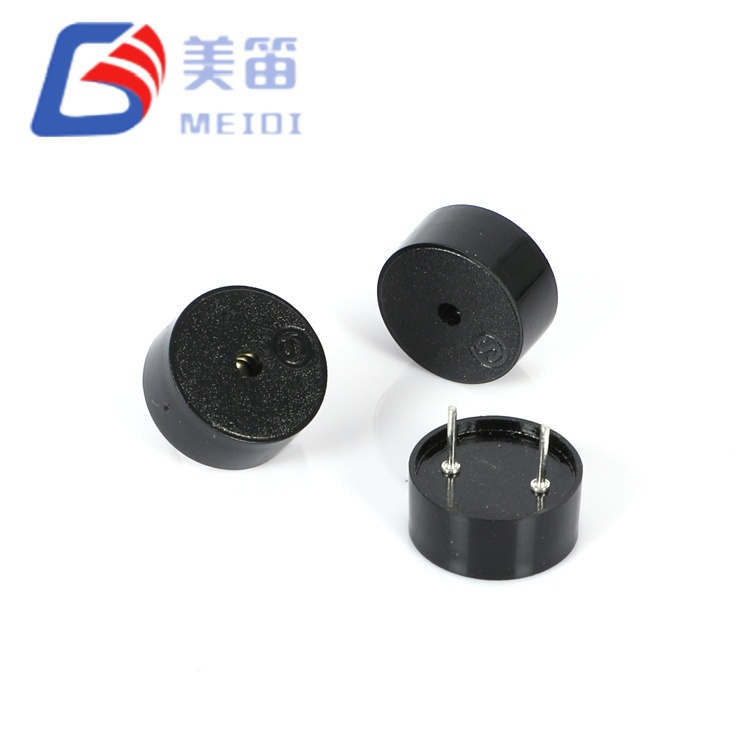

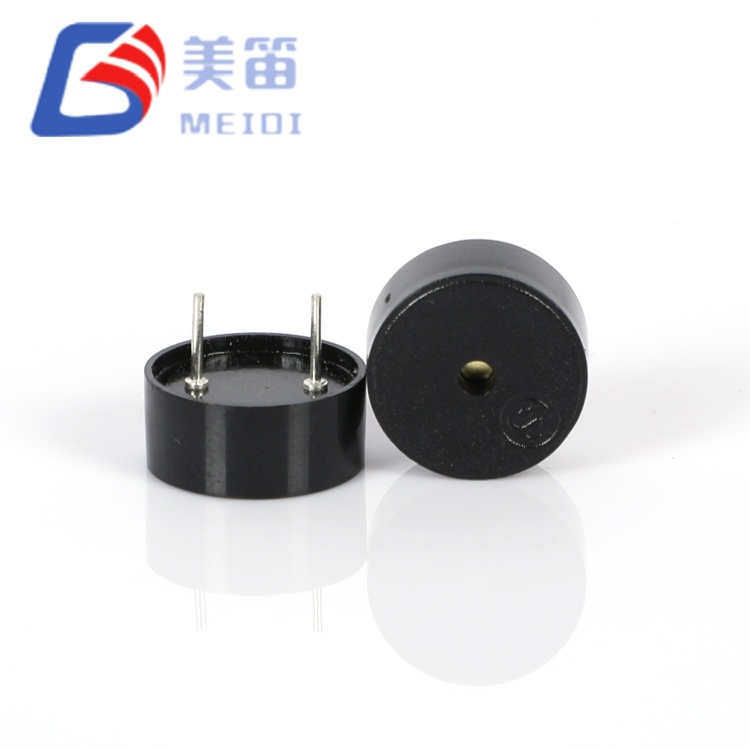

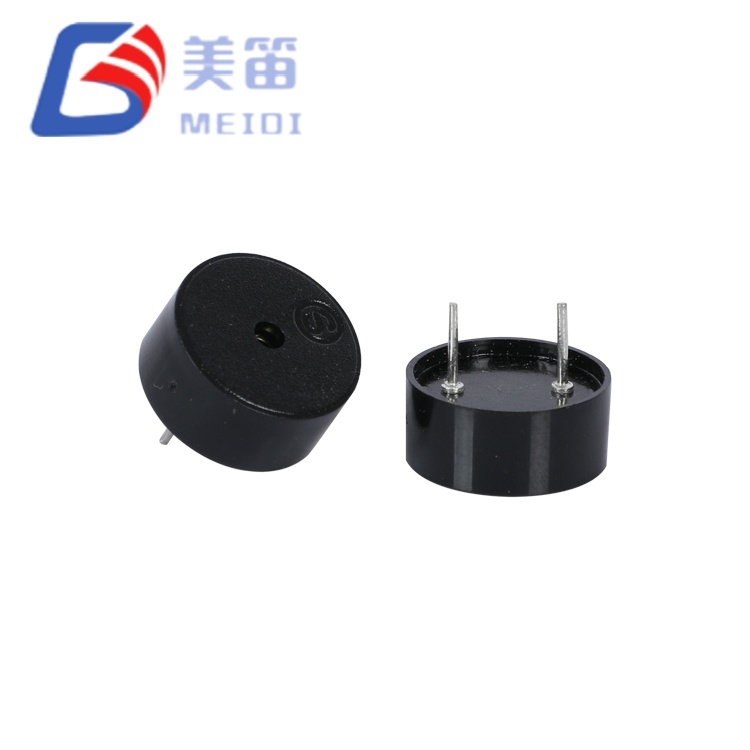

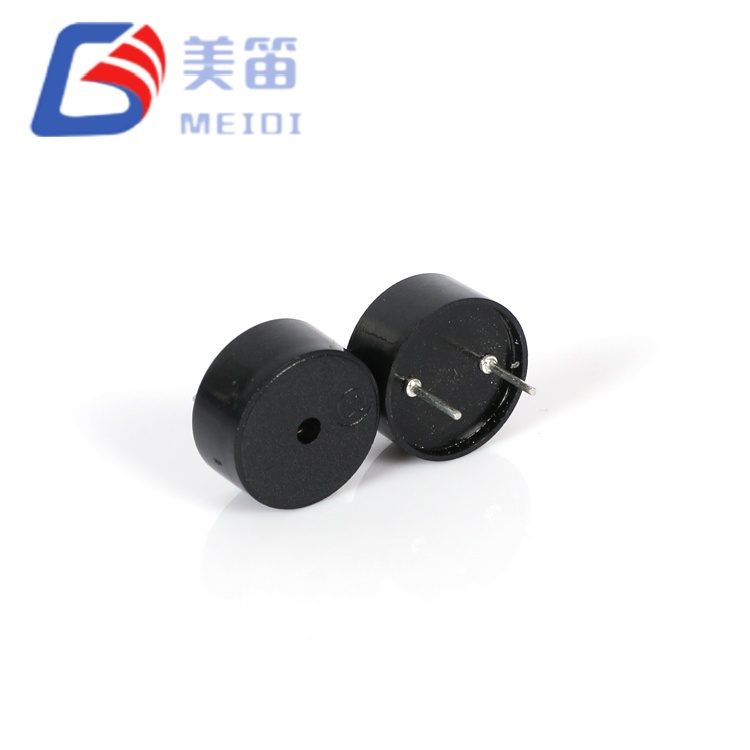

Пьезоэлектрический пассивный зуммер 1255 с штырем Pogo — это пассивный звуковой сигнализатор, работающий через отверстие и работающий от внешнего источника переменного тока. сигнал привода для получения звукового сигнала. Измерение 12,5 мм в диаметре и 5,5 мм. по высоте он помещается в ограниченное пространство на печатных платах, обеспечивая при этом минимальное звуковое давление. 80 дБ на расстоянии 10 см при прямоугольном сигнале 5 В (пик-пик) и частоте 4000 Гц. Текущий В этих условиях потребление остается на уровне 10 мА или ниже, и привод напряжение может варьироваться от 1 В до 30 В от пика к пику, что обеспечивает прямое подключение к выходам логического уровня или промышленным шинам более высокого напряжения. Черный ПБТ корпус поддерживает как волновую, так и ручную пайку и работает в диапазоне Диапазон температур от -20℃ до +70℃.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Пьезоэлектрический пассивный зуммер (сквозной) | — |
| Номинальное напряжение | 5 Впик-пик | Эталонные условия испытаний |
| Рабочее напряжение | 1–30 В (пик-пик) | Диапазон сигнала привода |
| Звуковой выход на расстоянии 10 см | ≥ 80 дБ | 5 В (пик-пик), прямоугольная волна 4000 Гц |
| Текущее потребление | ≤ 10 мА | 5 В (пик-пик), прямоугольная волна 4000 Гц |
| Резонансная частота | 4000 ± 500 Гц | В номинальных условиях |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |
| Размеры (Диаметр × В) | 12,5 ± 0,3 × 5,5 ± 0,5 мм | Корпус без штифтов |
| Масса | 0,60 ± 0,2 г | Типичный |
| Материал корпуса | Черный ПБТ | — |
| Волновая пайка ★ | 260 ± 5 ℃, 4–6 с | Рекомендуется 2–3 цикла |
| Ручная пайка ★ | 350 ± 10 ℃, 2–5 с | Рекомендуется 2–3 цикла |
| Теплостойкость припоя | 250 ± 5 ℃, 10 ± 0,5 с | Корпус 2,0 мм из припоя |
В таблице ниже приведены измерения образца из 10 единиц, протестированного при напряжении 5 В (пик-пик), Прямоугольная волна 4000 Гц. Результаты иллюстрируют типичную однородность производства и не являются гарантированными пределами. Указанный диапазон производительности см. технические характеристики выше.
| Нет. | Уровень звукового давления (дБ) | Ток (мА) | Емкость (нФ) | Диаметр (мм) | Хм) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
Значения емкости берутся из заголовка отчета об испытаниях и не являются частью основная спецификация. Свяжитесь с MEIDI для получения данных по конкретной производственной партии.
Поскольку пьезоэлектрический пассивный зуммер 1255 с штырем Pogo является пассивным зуммером, его выбор зависит от хост-системы. для обеспечения прямоугольного сигнала или сигнала ШИМ с частотой 4000 Гц. Микроконтроллер выход таймера может служить прямым источником, хотя звуковое давление будет ниже при логических уровнях 3,3 В или 5 В, чем при полной мощности 30 В (пик-пик). Добавление простого транзисторного буфера или драйвера логического вентиля между выводом MCU. а зуммер позволяет увеличивать амплитуду привода независимо от питание микроконтроллера. Емкостная нагрузка, обычно около 12 нФ, вызывает кратковременные пики тока на каждом фронте сигнала. Небольшой последовательный резистор (от 100 Ом до 330 Ом) помогает ограничить эти пики, сохраняя при этом акустическую мощность.
Поддерживается как волновая, так и ручная пайка. Выполняется пайка волной при 260 ℃ в течение 4–6 секунд и ручная пайка при 350 ℃ в течение 2–5 секунд. Допускается до трех термических циклов, при этом корпус должен оставаться в на расстоянии не менее 2,0 мм от ванны припоя или наконечника утюга.
MEIDI применяет протокол надежности из семи пунктов к каждой производственной партии HNR‑1255 PA6.5, соответствует спецификации продукта. Тестирование последовательность включает длительное воздействие влажности, высокую и низкую температуру. хранение, термоциклирование, механическое падение, вибрация и нагрев припоя сопротивление. После каждого напряжения детали оставляют восстанавливаться в комнатной среде. температуру в течение двух часов перед электрической проверкой и проверкой размеров. Все испытания проводятся в рамках стандарта компании ISO9001. сертифицированная система качества, а отчеты на уровне партии могут быть предоставлены с объемные поставки.
Пассивная архитектура этого зуммера хорошо подходит для проектов, которые уже генерирует выходной сигнал ШИМ или прямоугольной волны. Работа портативного оборудования от батарей, могут выиграть от скромного тока возбуждения 10 мА и отсутствие покоящей генераторной нагрузки. Промышленные панели с напряжением 12 В или Источники питания 24 В постоянного тока могут управлять зуммером непосредственно в пределах его диапазона напряжения. толерантность. Бытовая электроника, такая как датчики умного дома и портативные устройства. диагностические инструменты также ценят занимаемую площадь 12,5 мм. Для приложений которые требуют особых сертификатов безопасности или медицинских сертификатов, проконсультируйтесь MEIDI для подтверждения текущего статуса соответствия.
Какой управляющий сигнал необходим HNR‑1255 PA6.5?
Требуется сигнал переменного тока, обычно прямоугольная волна или ШИМ с частотой примерно 4000 Гц. Подача постоянного напряжения постоянного тока не приведет к возникновению звука и может привести к повредить пьезоэлектрический элемент.
Может ли он управляться напрямую микроконтроллером?
Да, при условии, что размах напряжения на выводе находится в пределах Диапазон 1–30 В. При логике 3,3 В или 5 В уровень звука будет ниже номинальный уровень 80 дБ. Транзисторный буфер можно использовать для достижения более высоких напряжения возбуждения, когда требуется более громкий выходной сигнал.
Какие методы пайки рекомендуются?
Как пайка волной (260℃, 4–6 с), так и ручная пайка (350℃, 2–5с) допустимы, максимум три термических цикла. Соблюдайте минимальное расстояние 2,0 мм между корпусом и источник тепла.
Для получения полных технических характеристик, кривых частотных характеристик или данных для конкретной партии. данные испытаний, пожалуйста, свяжитесь с MEIDI и сообщите подробности вашего заявления. Техническая поддержка обычно отвечает в течение одного рабочего дня.
