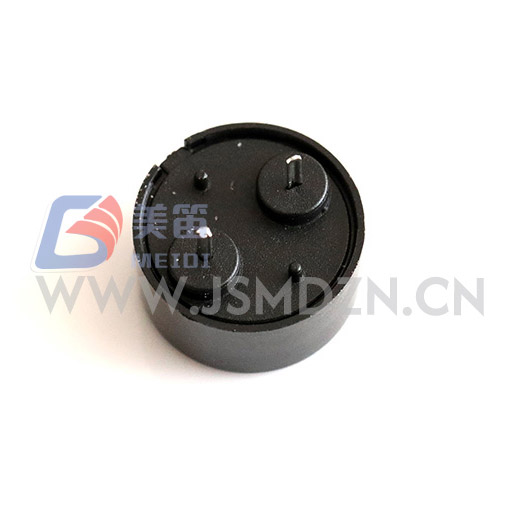

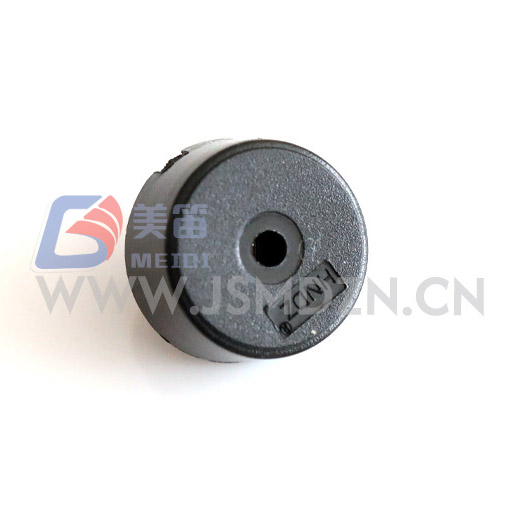

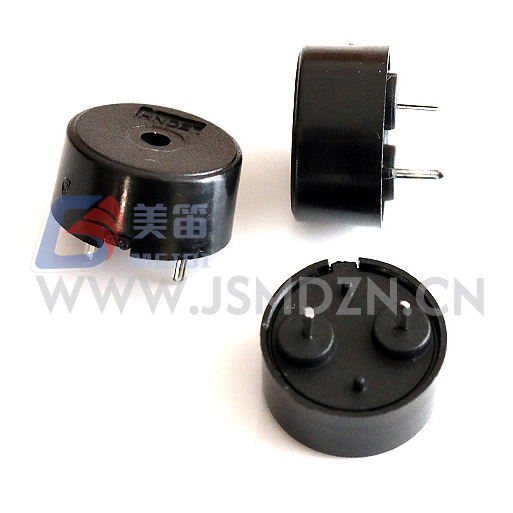

Пьезоэлектрический пассивный зуммер 1207 с штифтом Pogo представляет собой пассивный пьезоэлектрический оповещатель со сквозным отверстием, предназначенный для управления внешним сигналом переменного тока. Его размеры составляют 12,5 мм в диаметре и 7,0 мм в высоту. с черным корпусом из ПБТ весом примерно 0,66 г. При поставке с Прямоугольная волна 5 В (пик-пик) с резонансной частотой 4000 Гц, зуммер издает звуковой сигнал. уровень давления не менее 80дБ на расстоянии 10см, при этом рисунок не более 10 мА. Сигнал возбуждения может находиться в диапазоне от 1 В до 30 В от пика к пику, что позволяет интегрировать с низковольтной логикой, а также с высоковольтными промышленными цепями. Этот пассивный архитектура дает дизайнеру полный контроль над частотой тона и исключает потребление тока покоя, связанное с активными цепями генератора.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Пьезоэлектрический пассивный зуммер (сквозной) | — |
| Номинальное напряжение | 5 Впик-пик | Эталонный уровень тестирования |
| Рабочее напряжение | 1–30 В (пик-пик) | Диапазон сигнала привода |
| Резонансная частота | 4000 ± 500 Гц | В номинальных условиях |
| Звуковой выход на расстоянии 10 см | ≥ 80 дБ | 5 В (пик-пик), прямоугольная волна 4000 Гц |
| Текущее потребление | ≤ 10 мА | 5 В (пик-пик), прямоугольная волна 4000 Гц |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |

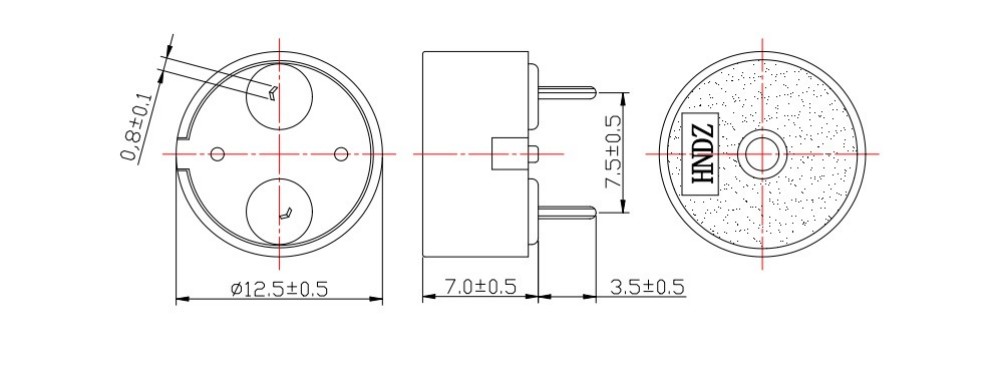

| Размеры (Диаметр × В) | 12,5 ± 0,3 × 7,0 ± 0,5 мм | Только корпус, за исключением штифтов |
| Масса | 0,66 ± 0,2 г | Типичный |
| Материал корпуса | Черный ПБТ | — |
| Волновая пайка ★ | 260 ± 5 ℃, 4–6 с | Рекомендуется 2–3 цикла |
| Ручная пайка ★ | 350 ± 10 ℃, 2–5 с | Рекомендуется 2–3 цикла |
| Теплостойкость припоя | 250 ± 5 ℃, 10 ± 0,5 с | Корпус 2,0 мм из припоя |
Следующие измерения были записаны на образце из 10 единиц, протестированном при 5 В (пик-пик), 4000 Гц. прямоугольная волна. Эти значения иллюстрируют типичное распределение производства и не являются гарантированные лимиты. Гарантированный диапазон производительности см. в технических характеристиках. выше.
| Нет. | Уровень звукового давления (дБ) | Ток (мА) | Емкость (нФ) | Диаметр (мм) | Хм) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
Будучи пассивным компонентом, HNR‑1207 PA7.5 полагается на хост-систему для обеспечения прямоугольный сигнал или сигнал ШИМ с частотой 4000 Гц. Общая реализация использует Вывод GPIO микроконтроллера настроен как выход таймера, опционально с буферизацией через транзистор, когда требуется более высокое напряжение возбуждения, чем напряжение питания логики. емкостная природа зуммера с номинальной емкостью около 12 нФ, результаты в виде коротких всплесков тока на каждом фронте сигнала. Установка небольшого последовательного резистора (100–330 Ом) в соответствии с приводным штифтом может ограничивать пиковые токи без существенных затрат. влияющие на вывод звука. Поскольку рабочее напряжение находится в диапазоне от 1 В до 30 В (пик-пик), тот же зуммер может управляться напрямую от микроконтроллера 3,3 В для умеренного оповещения. или повышено до 12 В или 24 В для более громких приложений.
Для серийного производства лучше всего использовать волновую пайку при температуре 260 ℃ в течение 4–6 секунд. предпочтительный метод. Ручная пайка утюгом при температуре 350℃ в течение 2–5 секунд. также приемлемо, допускается до трех термических циклов. Жилье должно Во избежание деформации следует располагаться на расстоянии не менее 2,0 мм от ванны припоя.
Каждая производственная партия пьезоэлектрического пассивного зуммера 1207 с штифтом Pogo проверяется на предмет надежности по семи критериям. протокол, определенный в спецификации продукта. Испытания включают длительное воздействие влажность (50 ℃, 90–95% относительной влажности, 48 часов), хранение при высоких и низких температурах, термоциклирование от -30 ℃ до + 80 ℃, механическое падение, вибрация и термостойкость припоя. Приемка требует, чтобы все электрические и габаритные характеристики были соблюдены после восстановление в течение 2 часов при комнатной температуре.
Завод MEIDI в Цзянсу включает в себя собственную обработку керамики, автоматизированную пьезоэлектрическую склеивание и 100% акустическая проверка на конце линии. Система менеджмента качества сертифицирован по ISO9001, а данные испытаний для конкретной партии могут быть предоставлены с указанием объема поставки.
Оборудование, которое уже генерирует выходной сигнал ШИМ или прямоугольную волну для других целей. можно напрямую использовать пьезоэлектрический пассивный зуммер 1207 с Pogo Pin без добавления схемы генератора. Портативные инструменты с батарейным питанием выигрывают от низкого тока возбуждения 10 мА. и отсутствие нагрузки покоящегося генератора. В промышленных панелях управления работая от источников постоянного тока 12 В или 24 В, широкий диапазон напряжений упрощает конструкция драйвера. Небольшая занимаемая площадь (12,5 мм) также подходит для помещений с ограниченным пространством. бытовая электроника, такая как датчики для умного дома и портативные тестеры.
Какой сигнал привода нужен этому зуммеру?
Для этого требуется сигнал переменного тока, обычно прямоугольная волна или ШИМ, с частотой, близкой к 4000 Гц. Подача постоянного напряжения не приведет к появлению звука и может привести к повреждению элемента.
Могу ли я управлять им напрямую от микроконтроллера?
Да, при условии, что логический уровень находится в диапазоне 1–30 В (пик-пик). Для 3,3 В или 5 В системах уровень звукового давления будет ниже 80 дБ, указанного при 5 В (пик-пик). Транзистор Буфер может повысить напряжение возбуждения, когда требуется более высокая выходная мощность.
Какие профили пайки рекомендуются?
Рекомендуется паять волной при 260 ℃ в течение 4–6 секунд. Ручная пайка может быть выполняется при 350 ℃ в течение 2–5 секунд. Оба метода допускают до трех термических циклов.
Как обращаться с зуммером после пайки?
Корпус не герметичен, поэтому избегайте погружения в чистящие растворители или флюс. Храните собранные платы в сухом месте, чтобы предотвратить окисление контактов.
Полные таблицы технических данных, кривые частотных характеристик или отчеты об испытаниях для конкретной партии см. свяжитесь с MEIDI и сообщите о требованиях к вашему проекту. Инженерная поддержка обычно отвечает в течение одного рабочего дня.
