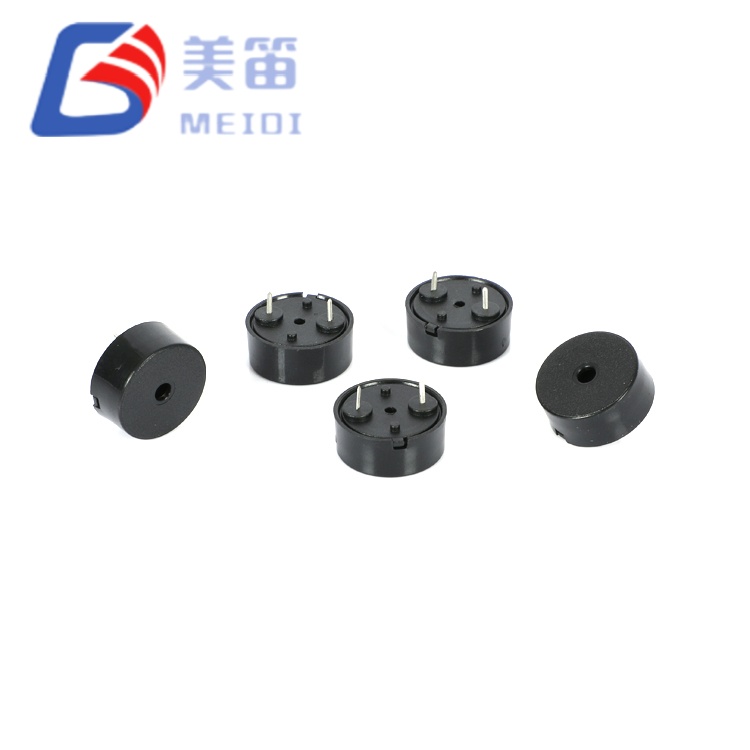

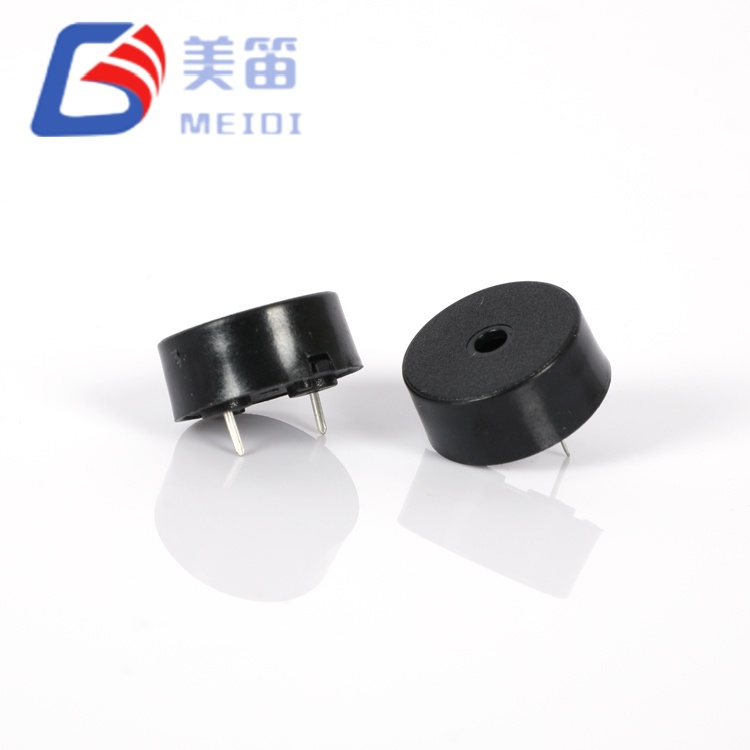

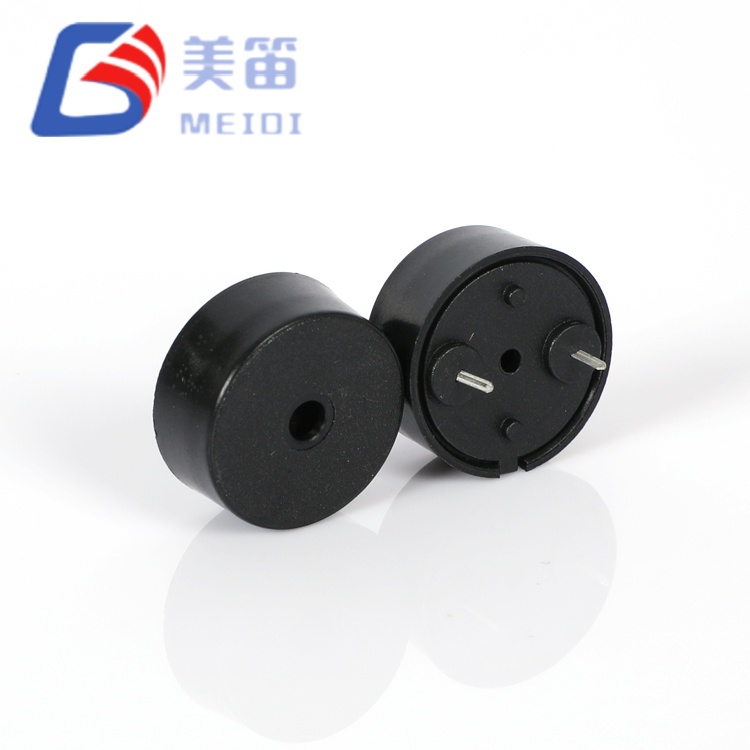

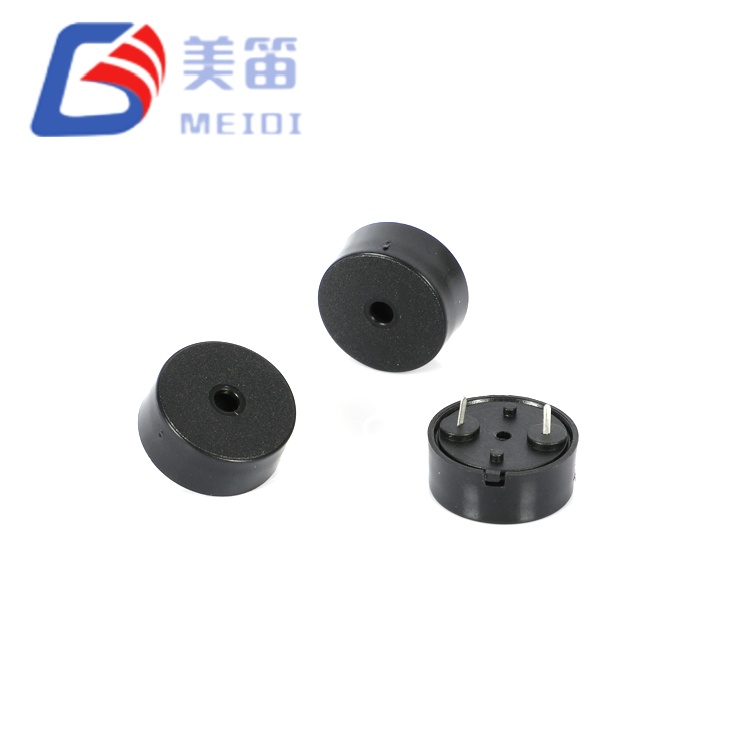

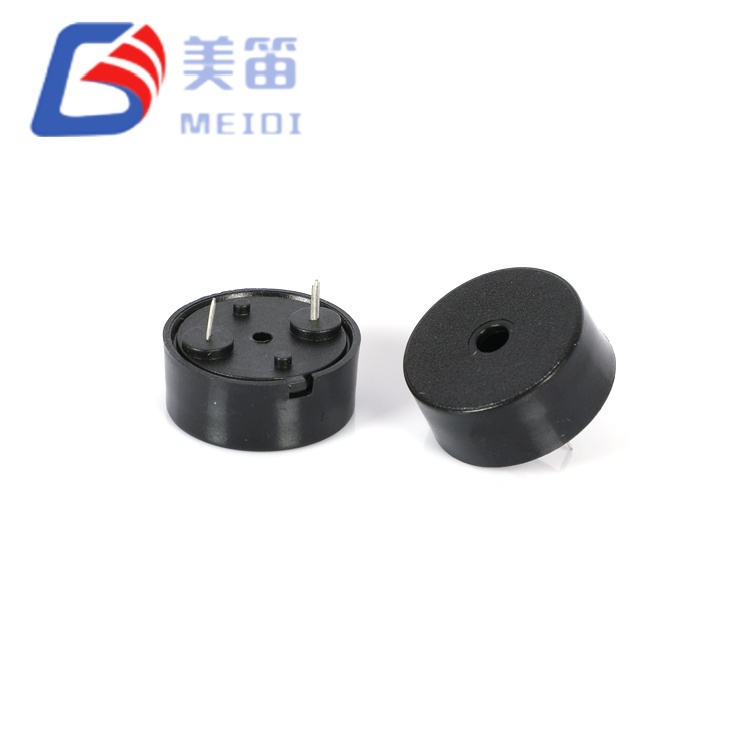

Пьезоэлектрический пассивный зуммер 1707 с штифтом Pogo — это пассивный звуковой оповещатель со сквозным отверстием, предназначенный для приема внешнего Сигнал возбуждения переменного тока для генерации тона. Он занимает площадь диаметром 17 мм с высота 7,5 мм, что делает его подходящим для разводки печатных плат с умеренным пространством сдержанный. При номинальном уровне напряжения 5 В (пик-пик) при частоте 4000 Гц он обеспечивает звук давление не менее 85 дБ на расстоянии 10 см при поддержании потребляемого тока на уровне 10 мА или ниже. Диапазон рабочего напряжения простирается от 1 В до 30 В (пик-пик), поэтому разработчики можно подключить зуммер непосредственно к выводу микроконтроллера или усилить сигнал для более высокая акустическая мощность. Черный корпус из ПБТ совместим с волновыми и ручными паяет профили и остается механически стабильным при любой рабочей температуре. диапазон от -20℃ до +70℃.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Пьезоэлектрический пассивный зуммер (сквозной) | — |
| Номинальное напряжение | 5 Впик-пик | Эталонные условия испытаний |
| Рабочее напряжение | 1–30 В (пик-пик) | Диапазон сигнала привода |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | 5 В (пик-пик), прямоугольная волна 4000 Гц |
| Текущее потребление | ≤ 10 мА | 5 В (пик-пик), прямоугольная волна 4000 Гц |
| Резонансная частота | 4000 Гц | В номинальных условиях |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |
| Размеры (Диаметр × В) | 17,0 ± 0,3 × 7,5 ± 0,5 мм | Корпус без штифтов |
| Масса | 1,35 г | Типичный |
| Материал корпуса | Черный ПБТ | — |
| Волновая пайка ★ | 260 ± 5 ℃, 4–6 с | Рекомендуется 2–3 цикла |
| Ручная пайка ★ | 350 ± 10 ℃, 2–5 с | Рекомендуется 2–3 цикла |
| Теплостойкость припоя | 250 ± 5 ℃, 10 ± 0,5 с | Корпус 2,0 мм из припоя |
Приведенные ниже данные взяты из 10-элементной выборки, обработанной прямоугольной волной с напряжением 5 В (пик-пик) и частотой 4000 Гц. Он отражает типичный разброс, наблюдаемый в производстве. Гарантированные лимиты определены в технических характеристиках выше, а не в этом наборе образцов.
| Нет. | Уровень звукового давления (дБ) | Ток (мА) | Емкость (нФ) | Диаметр (мм) | Хм) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
Значения емкости взяты из заголовков протокола испытаний для справки и не являются часть гарантированной спецификации. Свяжитесь с MEIDI для проведения испытаний конкретной партии документация.
Для этого пьезоэлектрического пассивного зуммера 1707 с штырем Pogo требуется внешний прямоугольный сигнал или сигнал ШИМ с центром в 4000 Гц. Распространенным подходом является использование выхода таймера микроконтроллера, хотя звуковое давление на логических уровнях 3,3 В или 5 В будет ниже номинального 85 дБ. Чтобы достичь более высоких объемов, транзисторный буфер или логический вентиль могут повысить громкость привода. амплитуда до максимума 30 В (пик-пик). Емкостная нагрузка зуммера, примерно 12 нФ в типичных конструкциях создает выбросы переходного тока на каждом фронте сигнала. Установка небольшого последовательного резистора в диапазоне от 100 до 330 Ом помогает справиться с этими проблемами. пики без значительного падения громкости.
Для производства рекомендуется пайка волной при температуре 260℃ в течение 4–6 секунд. Руководство также поддерживается пайка при температуре 350 ℃ в течение 2–5 секунд, до трех термических циклы разрешены. Обеспечьте зазор не менее 2,0 мм между корпусом и источник припоя.
MEIDI занимается производством акустических компонентов с 2011 года. управляет предприятием в провинции Цзянсу с более чем 500 сотрудниками и ежемесячным объем производства превышает 50 миллионов единиц зуммера. Внутренние процессы покрытия керамики подготовка порошка, электродная печать, поляризация, литье под давлением и автоматизированная сборка, которые в совокупности обеспечивают жесткий контроль качества материала и сроки изготовления. Каждый HNR‑1707 PA10 проходит акустическую проверку на конце линии. проверка, и каждая партия отбирается в соответствии с последовательностью надежности, определенной в спецификация продукта. Эта интегрированная производственная модель, сертифицированная ISO9001 поддерживает стабильную производительность партии как для пробных количеств, так и для заказы больших объемов.
Оборудование, которое уже генерирует выходной сигнал прямоугольной формы или ШИМ, может интегрировать эту функцию. зуммер без добавления дополнительной схемы генератора. Устройства с батарейным питанием преимуществом является скромное потребление 10 мА и отсутствие тока в режиме ожидания. Промышленные панели, работающие на шинах постоянного тока 12 В или 24 В, могут напрямую управлять зуммером. в пределах диапазона 1–30 В (пик-пик). Потребительские товары, такие как датчики умного дома, портативные медицинские инструменты и портативные измерительные приборы также подходят для 17-мм след. Если предполагаемое использование связано с безопасной или регулируемой средой, пожалуйста, свяжитесь с MEIDI для проверки применимых сертификатов.
Какой управляющий сигнал необходим HNR‑1707 PA10?
Он должен управляться сигналом переменного тока, обычно прямоугольным или ШИМ с частотой около 4000 Гц. Постоянное напряжение само по себе не будет производить звук и может повредить элемент.
Могу ли я управлять им напрямую с вывода микроконтроллера?
Да, если размах напряжения на выводе находится в диапазоне 1–30 В. При логическом напряжении 3,3 В или 5 В выходной звук будет ниже номинального 85 дБ. Транзисторный буфер может повысить уровень возбуждения, когда требуются более громкие оповещения.
Какие профили пайки рекомендуются?
Для объемной сборки предпочтительна пайка волной при 260 ℃ в течение 4–6 секунд. Также допускается ручная пайка при температуре 350 ℃ в течение 2–5 секунд, но с ограничением. трех термических циклов. Всегда держите корпус на расстоянии не менее 2,0 мм от паяльная ванна или железное жало.
Имеет ли резонансная частота допуск?
В спецификации указана центральная частота 4000 Гц без указанного допуска. Для частотно-чувствительных конструкций MEIDI может предоставить дополнительные характеристики. данные, помогающие определить ожидаемый диапазон производства.
Для получения полных технических характеристик, кривых частотных характеристик или качества конкретной партии записи, пожалуйста, свяжитесь с MEIDI и сообщите подробности вашего проекта. Инженерная поддержка обычно отвечает в течение одного рабочего дня.
