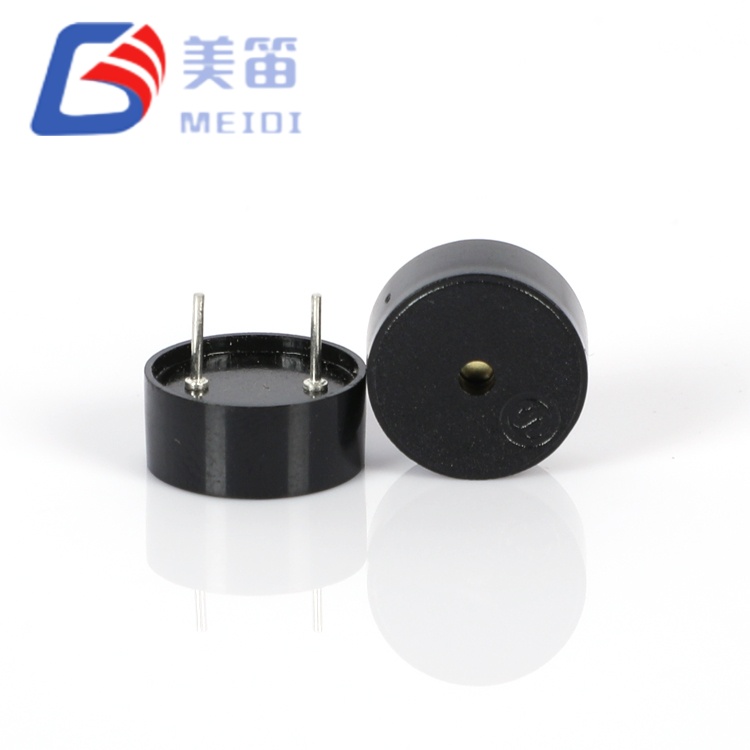

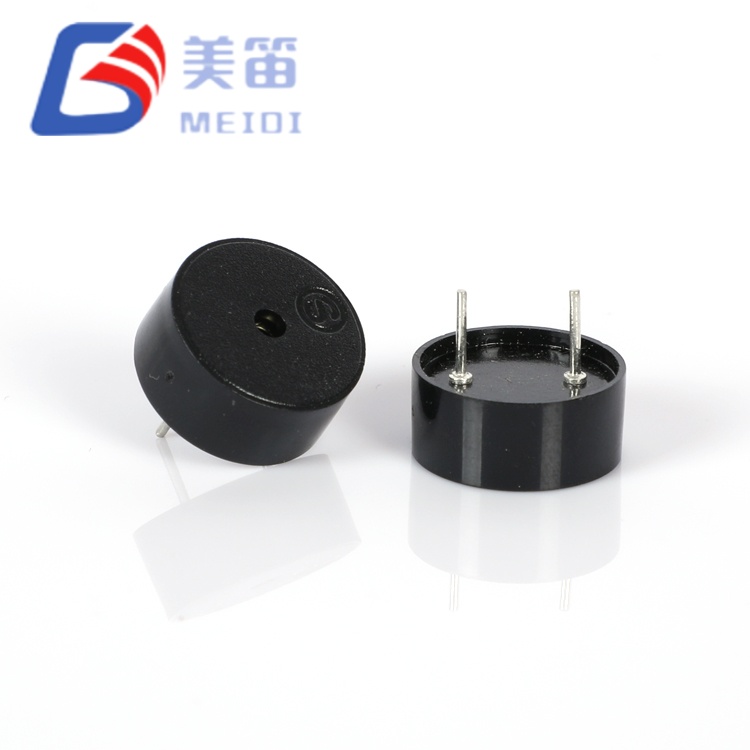

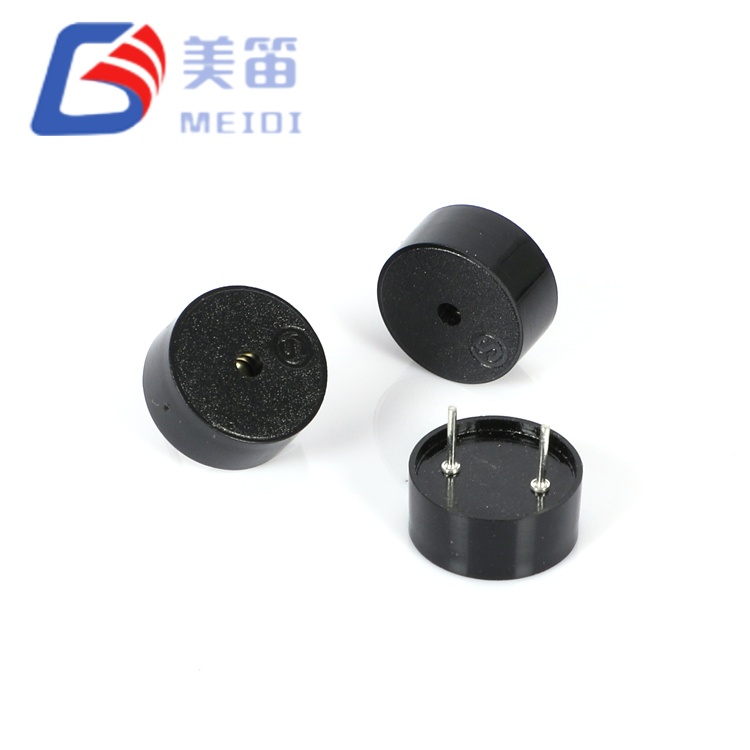

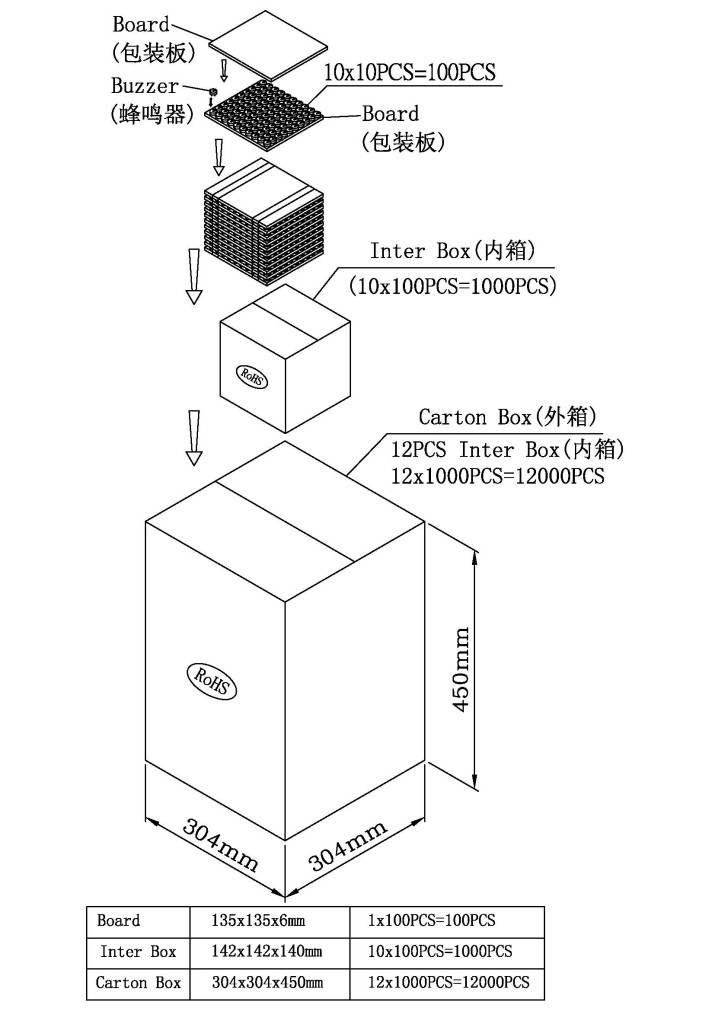

Подпружиненный пьезоэлектрический пассивный зуммер с штифтом Pogo

Подпружиненный пьезоэлектрический пассивный зуммер с штырем Pogo — это пьезоэлектрический пассивный зуммер со сквозным отверстием, разработанный для приложений, где зазор по оси Z печатной платы является основным механическим ограничением. При высоте всего 5,5 мм и весе 0,60 г он обеспечивает ту же акустическую мощность (83–86 дБ при 4000 Гц), что и более высокие варианты толщиной 7,0 мм, при этом вписываясь в общий размер сборки менее 6 мм, включая толщину печатной платы, паяные соединения и зазор в корпусе.

Этот компонент, изготовленный на заводе MEIDI в Цзянсу, сертифицированном по стандарту ISO-9001, использует точно настроенную керамическую диафрагму и оптимизированную внутреннюю полость для поддержания резонансной эффективности, несмотря на уменьшенную высоту. Его сверхширокий рабочий диапазон 1–30 В устраняет необходимость в артикулах с конкретным напряжением, упрощая управление спецификациями для линеек продуктов на 3,3 В, 5 В, 12 В и 24 В. При измеренном потреблении тока всего 0,63–0,78 мА при 5 В (пик) он обеспечивает снижение энергопотребления в 40–60 раз по сравнению с электромагнитными альтернативами, что делает его идеальным для носимых устройств с батарейным питанием, портативных медицинских устройств и датчиков Интернета вещей.

Основные инженерные преимущества

Сверхтонкий профиль толщиной 5,5 мм — уменьшение высоты на 21 % по сравнению с альтернативами толщиной 7,0 мм; позволяет собирать сборки по оси Z менее 6 мм, включая печатные платы и пайку

Соотношение акустических характеристик — 83–86 дБ при 4000 Гц соответствует более толстым вариантам; отсутствие штрафа за уровень звукового давления для тонкого форм-фактора

Сверхширокий рабочий диапазон 1–30 В — один артикул заменяет зуммеры, зависящие от напряжения, в системах с напряжением 3,3 В, 5 В, 12 В и 24 В.

Емкостная нагрузка 12 нФ – прямой привод MCU GPIO в большинстве приложений; немного более высокая емкость, чем у вариантов 10 нФ, для немного более громкого выходного сигнала при том же напряжении

Сверхлегкая масса 0,60 г – на 9% легче, чем альтернативы массой 0,66 г; минимизирует инерционную нагрузку в носимых и портативных конструкциях

Поляризованный монтаж через отверстие – механическое удержание и защита от полярности в промышленных и автомобильных установках.

Среды применения – где высота имеет значение

Носимые устройства для здоровья — оповещения о целях фитнес-трекера, тональные сигналы уведомлений умных часов и звуковые сигналы сопряжения устройств, при этом общая толщина 6 мм является пределом носимых устройств.

Ультратонкие сенсорные узлы Интернета вещей — предупреждения о пороговых значениях окружающей среды, оповещения о несанкционированном доступе и звуковые сигналы состояния подключения при общей толщине устройства менее 10 мм.

Портативные медицинские инструменты — цифровые термометры, сигнализирующие о лихорадке, звуковые сигналы предельных значений пульсоксиметра и портативные звуковые сигналы завершения ЭКГ в карманных устройствах.

Устройства со смарт-картами и токенами — звуковые сигналы подтверждения транзакций, обратная связь при вводе PIN-кода и предупреждения о низком заряде батареи в устройствах безопасности форм-фактора кредитной карты.

Внутренние автомобильные модули 12 В/24 В — напоминания о непристегнутых ремнях безопасности, звуковой сигнал при включении зажигания и обратная связь от диагностического прибора без дополнительных затрат на регулятор напряжения.

Промышленные панели управления 24 В — индикация неисправностей, звуковые сигналы завершения цикла и оповещения о концевых выключателях в ПЛК и системах релейной логики.

Совершенство производства – гарантия качества от MEIDI

Компания MEIDI производит HNR‑1255 PA5.0 на специализированных пьезоэлектрических сборочных линиях с автоматическим прессованием керамики, обжигом электродов и герметизацией корпуса. Наша производственная база в Цзянсу работает в соответствии с системой управления качеством ISO 9001:2015, со статистическим контролем процесса на каждом этапе – от проверки сырья до окончательной акустической проверки.

Каждая партия продукции проходит комплексную квалификацию:

Проверка емкости 100 % – проверка 12 нФ ± 40 % при частоте 1 кГц; диапазон измерения 11,7–14,2 нФ обеспечивает постоянное согласование драйверов

Резонансная частота дискретизации – 4000Гц ±12,5% статистическая проверка; типичный диапазон измерений 3900–4080 Гц

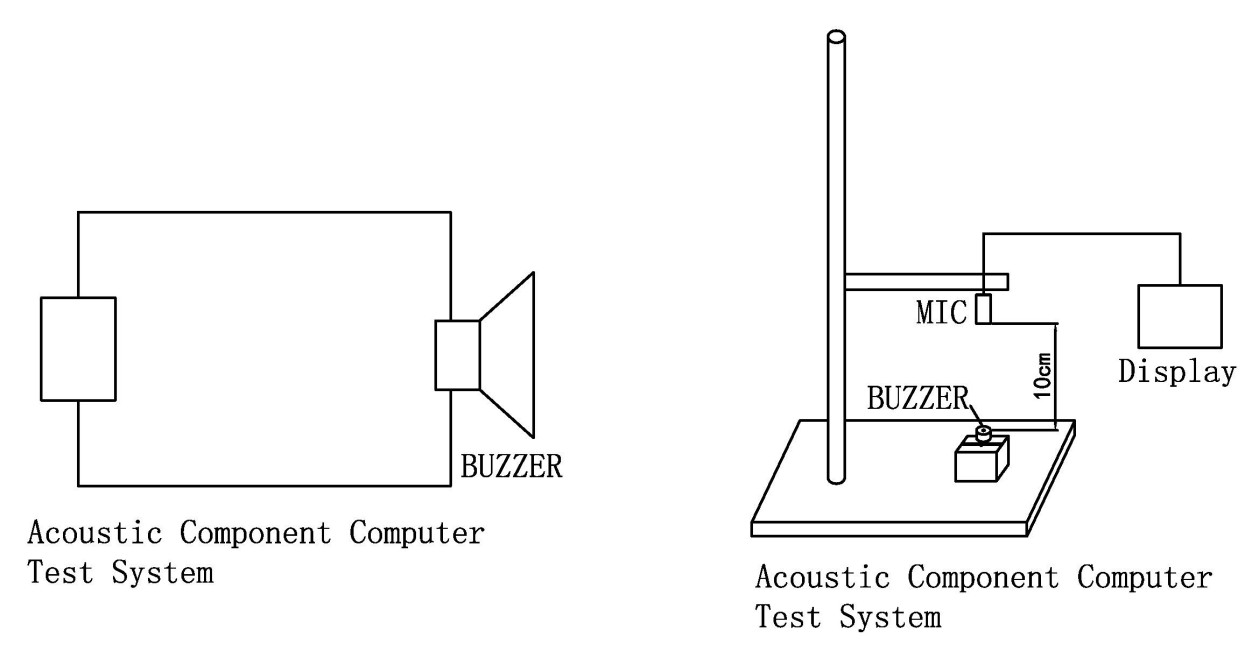

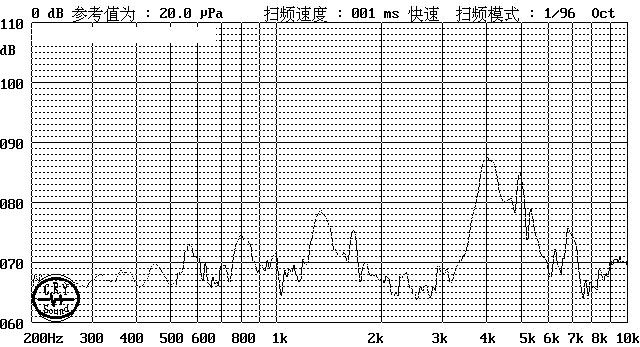

Пакетная проверка SPL – минимум ≥80 дБ при 5 В (пик-пик), 4000 Гц; диапазон выборки 83–86 дБ подтверждает акустическую стабильность

Проверка потребления тока – максимум ≤10 мА; измеренный ток 0,63–0,78 мА подтверждает эффективность при субмиллиамперном токе

Высокотемпературное хранение – 48 часов при +80±2℃; восстановление параметров после 2-часовой стабилизации окружающей среды

Низкотемпературное хранение – 48 часов при -30±2℃; проверенная активация при напряжении минимум 1 В

Цикл термошока — 5 циклов от -30 ℃ до +80 ℃ с 30-минутной выдержкой на каждый крайний случай.

Проверка механической нагрузки – синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, суммарно 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара)

Устойчивость к влажности – 48 часов при 50±5℃ и относительной влажности 90–95% с последующим 2-часовым восстановлением и определением электрических характеристик.

Термостойкость припоя — 250 ± 5 ℃ в течение 10 ± 0,5 секунды с зазором между корпусом и припоем 2,0 мм.

Все компоненты соответствуют требованиям RoHS, REACH и UL94 V‑0. Маркировка кода партии на каждом устройстве обеспечивает 10-летнюю прослеживаемость даты производства, данных испытаний и сертификатов на сырье.

Часто задаваемые вопросы по инженерным вопросам: практические советы для дизайнеров

Вопрос 1. Как высота 5,5 мм влияет на акустическую мощность по сравнению с высотой 7,0 мм HNR‑1207 PA6.5?

Акустическая мощность эквивалентна. Обе модели обеспечивают уровень громкости 83–86 дБ при 4000 Гц и 5 В (пик-пик). В HNR‑1255 PA5.0 это достигается за счет оптимизированной геометрии внутренней полости и настройки керамических элементов, которые поддерживают резонансную эффективность, несмотря на уменьшенную высоту. Компромиссом является немного более высокая емкость (12 нФ против 10 нФ) и незначительно увеличенное потребление тока (0,63–0,78 мА против 0,45–0,54 мА) – оба по-прежнему субмиллиамперные и незначительные на практике. Для конструкций, для которых подходит размер 7,0 мм, обе модели работают одинаково. Для ограничений по оси Z менее 6 мм подходит только вариант 5,5 мм.

Вопрос 2. Может ли HNR‑1255 PA5.0 заменить HNR‑1207 PA6.5 в существующей конструкции без модификации схемы?

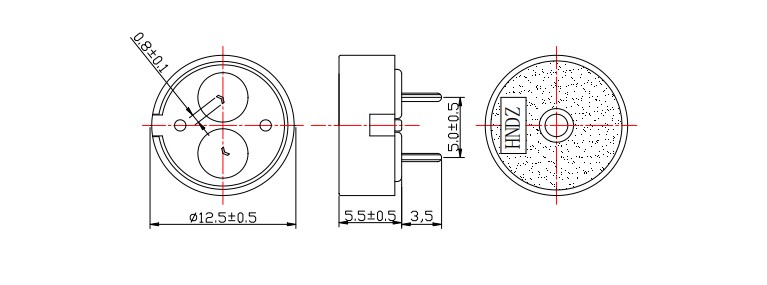

Да, с незначительной проверкой. Оба имеют одинаковый диаметр 12,5 мм, диапазон 1–30 В, резонанс 4000 Гц и конфигурацию выводов со сквозным отверстием. Емкость 12 нФ (по сравнению с 10 нФ) увеличивает ток возбуждения примерно на 20 % при том же напряжении и частоте – с 0,5 мА до 0,6 мА (типично). Это вполне соответствует возможностям любого GPIO микроконтроллера или схемы драйвера, уже разработанной для HNR‑1207. Проверьте зоны защиты печатной платы: высота 5,5 мм может уменьшить требуемый зазор по оси Z, потенциально допуская более плотную укладку компонентов над зуммером.

Вопрос 3. Каково минимальное напряжение возбуждения для звукового выхода в конструкции типа «таблетка» 3,3 В?

Приблизительно 1,5–2,0 В (пик-пик) обеспечивает слабый, но ощутимый выходной сигнал в тихой обстановке. При напряжении 3,3 В (пик-пик) и частоте 4000 Гц ожидайте 70–75 дБ — этого достаточно для оповещений о приближении, обратной связи с кнопками и звуковых сигналов состояния в потребительских устройствах. Спецификация ≥80 дБ подтверждена при 5 В (пик-пик); Работа при напряжении 3,3 В обеспечивает пропорционально более низкий уровень звукового давления. Для проектов, где важен аккумулятор, потребление тока менее миллиампер означает, что даже батарейка типа «таблетка» CR2032 (220 мАч) выдерживает более 300 000 часов работы в режиме прерывистого звукового сигнала.

Вопрос 4: Как емкость 12 нФ влияет на выбор схемы драйвера по сравнению с альтернативами 10 нФ?

При 4000 Гц емкостное реактивное сопротивление составляет примерно 3,3 кОм для 12 нФ (против 4,0 кОм для 10 нФ). Этот немного более высокий ток нагрузки все еще находится в пределах стандартных ограничений источника питания GPIO MCU (обычно 8–20 мА). Для специализированных микросхем пьезо-драйверов нагрузка 12 нФ вполне соответствует техническим характеристикам. Более высокая емкость на самом деле может быть преимуществом: при том же напряжении возбуждения керамическому элементу передается немного больше энергии, что способствует равенству акустической мощности с более высокими вариантами, несмотря на уменьшенный объем резонатора.

Вопрос 5. Подходит ли HNR‑1255 PA5.0 для промышленного применения с непрерывным тональным сигналом напряжением 24 В?

Да, с соответствующей схемой управления. Емкостная природа означает, что ток остается самоограничивающимся за счет реактивного сопротивления — примерно 1,8 мА (СКЗ) при 24 В (пик-пик) и 4000 Гц. Однако рекомендуется использовать последовательный демпфирующий резистор (100–330 Ом) для подавления звона и защиты управляющего транзистора от переходных процессов реактивной нагрузки. Убедитесь, что цепь привода выдерживает напряжение 24 В; для стандартных контактов микроконтроллера 3,3 В или 5 В требуется полевой МОП-транзистор или оптопара со сдвигом уровня. В режиме непрерывного тона незначительное потребление тока приводит к минимальному нагреву драйвера даже при напряжении 24 В.

В6: Можно ли использовать этот зуммер в средах с высокой влажностью, например, на море или на открытом воздухе?

Стандартный HNR‑1255 PA5.0 не герметичен и рассчитан на среду с относительной влажностью 90–95 % без конденсации согласно тесту на влагостойкость (48 часов при 50 °C/95 % относительной влажности). Для непрерывного воздействия на открытом воздухе или в море компания MEIDI предлагает защитное покрытие или герметизацию в качестве индивидуальной опции. Свяжитесь с нашей командой инженеров, чтобы обсудить требования к защите от проникновения и доступные модификации.
