Как подключить и управлять зуммером: Руководство по подключению активного, пассивного, пьезо- и магнитного зуммера (2026 г.)

Подключение схемы зуммера выглядит тривиальным до тех пор, пока первый прототип не замолчит, не перезагрузит микроконтроллер или не сгорит транзистор. Причиной большинства отказов цепей зуммеров является не компонент, а путаница типов сигналов. Активный зуммер требует постоянного постоянного тока; пассивный зуммер хочет прямоугольную волну; пьезоэлемент ведет себя как конденсатор, а магнитная катушка отбрасывает напряжение при выключении. В этом руководстве 2026 года показано, как правильно подключить и управлять схемой зуммера для каждого распространенного семейства, с реальными топологиями схем привода, таблицей устранения неполадок и проверенными спецификациями MEIDI.

1. Краткий обзор типов зуммеров: активный или пассивный, пьезо- или магнитный

Прежде чем создавать какую-либо схему зуммера, определите, что у вас есть на самом деле. Четыре семейства по-разному ведут себя на стенде, и проводка решается двумя вопросами: есть ли у него встроенный генератор и звук создается керамическим диском или катушкой?

Простой способ отличить их на рабочем столе: подключите деталь к источнику питания 5 В постоянного тока. Если он сразу подаст звуковой сигнал, он активен. Если он молчит, значит, он пассивен и ему нужен источник частоты — именно та ловушка, из-за которой первая цепь зуммера выглядит сломанной.

2. Что нужно перед подключением цепи зуммера

Надежная схема зуммера строится из короткой и предсказуемой спецификации. Вам понадобится не так уж и много, но у каждой части есть своя работа:

• Зуммер— преобразователь (пьезо- или магнитный, активный или пассивный).
• Источник питания— регулируемый постоянный ток, обычно 3 В, 5 В или 12 В, соответствующий номиналу детали.
• Микроконтроллер или переключатель— Arduino, ESP32 или простая кнопка для управления сигналом.
• Токоограничивающий резистор (100 Ом)— защищает MCU GPIO при прямом управлении пьезоэлементом.
• NPN-транзистор (2N2222/BC547) + базовый резистор 1 кОм— действует как переключатель для сильноточных нагрузок.
• Обратный диод (1N4148)— необходим для магнитных катушек для поглощения обратной ЭДС.
• Макет, перемычки, мультиметр— для сборки и устранения неисправностей.

3. Как подключить активный зуммер (пьезо- и магнитный)

Активный зуммер уже содержит свой генератор, поэтому схема зуммера представляет собой просто выключатель питания. Ловушка — полярность.

3.1 Активная пьезоэлектрическая проводка

Определите положительный провод (более длинный провод или знак «+»). Подключите его к сигналу/VCC, а отрицательный провод — к GND. На Arduino установите контактВЫСОКИЙзвучать,НИЗКИЙостановиться. Код генератора не требуется — всю работу выполняет внутренняя схема.

3.2 Активная магнитная проводка

Применяется та же логика, но магнитный активный зуммер потребляет больше тока. Если его номинал составляет менее 30 мА, вы часто можете управлять им от контакта GPIO через резистор сопротивлением 100 Ом; кроме того, используйте транзистор, чтобы не перегружать микроконтроллер. В любом случае соблюдайте правильную полярность.

4. Как управлять пассивным зуммером (пьезо- и магнитным)

Пассивный зуммер не имеет генератора, поэтому схема зуммера должна генерировать тональный сигнал. Здесь на помощь приходит ШИМ или функциональный генератор.

4.1 Пассивный пьезопривод

Подключите один вывод к контакту с поддержкой ШИМ, а другой — к GND. Используйтетон (контакт, частота, продолжительность)функционировать на Arduino или генерировать прямоугольную волну на резонансной частоте. Поскольку пьезоэлемент является емкостным, обратный диод не требуется, а последовательный резистор не является обязательным, но защищает вывод.

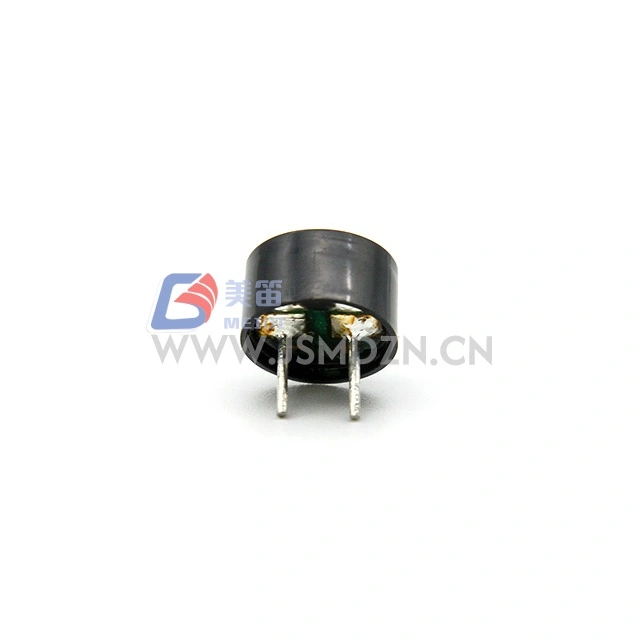

4.2 Пассивный магнитный привод

Пассивный магнитный зуммер является индуктивным. Пропустите его прямоугольной волной через транзистор и поместите обратноходовой диод 1N4148 напротив катушки (катод к положительной стороне). Без диода сжимающееся магнитное поле возвращает напряжение обратно в микроконтроллер, когда сигнал прекращается.

5. Топологии привода зуммера: GPIO, транзистор или двухтактный

Правильная топология привода зависит от того, насколько громкой должна быть схема зуммера и какой ток может подавать источник.

Для достижения максимального уровня звукового давления двухтактный каскад удваивает размах напряжения на элементе, что увеличивает акустическую мощность в четыре раза и добавляет примерно 6 дБ. Такая топология используется в устройствах наружной и промышленной сигнализации, где важен каждый децибел.

6. Подключение SMD-зуммера к печатной плате

Зуммеры для поверхностного монтажа, такие как MEIDI HN-9042W (магнитный пассивный SMD 9 × 4,2 мм) или MLT-1230 (пьезоSMD), устанавливаются методом захвата и оплавления с остальной частью платы. Два правила обеспечивают надежность цепи зуммера в производстве:

• Следуйте профилю перекомпоновки.Пьезо- и магнитные детали SMD термочувствительны; оставайтесь в пределах рекомендованной пиковой температуры и времени.
• Обратите внимание на акустическую полость.Герметичный задний объем за элементом может добавить 6–10 дБ при резонансе, а крепление на плоской панели может его ослабить. Прежде чем зафиксировать макет, протестируйте его в последнем корпусе.

7. Технические характеристики настоящего зуммера MEIDI

В таблице ниже использованы проверенные параметры из единого каталога MEIDI — без ориентировочных значений. Это те детали, которые вы действительно можете использовать при построении схемы зуммера из нашего ассортимента.

Более подробную информацию о пассивной части SMD можно найти в нашем руководстве поЭлектромагнитный пассивный зуммер SMD 9 × 4,2 мм SMD, а выбор пьезоэлемента см.пьезоэлектрический зуммер, руководство по индивидуальному заказу и OEM.

8. Устранение неполадок в цепи зуммера

Большинство неисправностей в цепи зуммера обусловлены кратким списком причин. Используйте эту таблицу перед заменой деталей в цепи зуммера.

9. Распространенные ошибки, которые приводят к сбою в работе системы зуммера

• Неправильный тип сигнала.Пассивному нужен осциллирующий сигнал; активный нуждается в постоянном токе. Их смешивание является наиболее распространенной причиной бесшумного зуммера.
• Нет обратноходового диода на магнитных деталях.Обратная ЭДС катушки в конечном итоге разрушит штифт привода.
• Управление магнитным напрямую от GPIO.Ток превышает безопасный номинал контакта — используйте транзистор.
• Игнорирование резонанса.Пассивный зуммер, работающий на частоте 500 Гц от резонансной точки, может понизиться на 10–15 дБ.
• Перегрев SMD во время оплавления.Следуйте профилю, иначе элемент деполяризуется.

10. Часто задаваемые вопросы

Нужен ли мне резистор с пьезозуммером?

Стандартный пьезозуммер представляет собой емкостную нагрузку и, как правило, не требует последовательного токоограничивающего резистора, как светодиод. Небольшой резистор сопротивлением 100 Ом между выводом MCU и зуммером по-прежнему является хорошей практикой для защиты GPIO. Магнитные зуммеры потребляют постоянный ток и вместо них нуждаются в обратноходовом диоде, а часто и в транзисторе.

Могу ли я подключить зуммер напрямую к выводу Arduino?

Только слаботочные активные пьезо- или SMD-зуммеры с номиналом ниже 30 мА могут управляться напрямую от контакта GPIO. Магнитные зуммеры и пассивные типы, которым требуется больший ток, должны использовать NPN-транзистор или драйвер MOSFET плюс обратноходовой диод, в противном случае вы рискуете повредить микроконтроллер.

Какой выбрать активный или пассивный зуммер?

Выбирайте активный зуммер, если вам нужен только фиксированный одиночный сигнал и вам нужна самая простая проводка — он звучит, как только подается питание постоянного тока. Выбирайте пассивный зуммер, когда вам нужны мелодии, переменная высота звука или шаблоны сигналов тревоги, поскольку он управляется внешним прямоугольным сигналом или сигналом ШИМ.

Почему мой пассивный зуммер вместо звукового сигнала только щелкает?

Пассивный зуммер издает звук только тогда, когда он получает колебательный сигнал, например прямоугольную волну ШИМ. Если вы подадите на него постоянный ток или если источник питания отключится, вы услышите щелчок без звука. Используйте функциюtone() или генератор частоты на резонансной частоте зуммера.

Какие сертификаты должен иметь надежный производитель зуммеров?

Для компонентов экспортного класса вам следует обратить внимание на стандарты качества и экологического менеджмента ISO 9001 и ISO 14001, а также соответствие RoHS и REACH по ограничению содержания опасных веществ. MEIDI соответствует стандартам ISO 9001, ISO 14001, RoHS и REACH на всю линейку пьезо- и магнитных зуммеров.

Автор Хайя Лю, MEIDI. Это руководство по подключению 2026 года является частью нашей серии приложений для зуммеров. Связанное чтение:Электромагнитный зуммер: принцип работы и как выбрать.
