Для конструкций, в которых пространство на плате ограничено, но по-прежнему требуется четкий звуковой сигнал: Пьезоэлектрический пассивный зуммер размером 14*4 мм обеспечивает пассивный зуммер частотой 4000 Гц в сквозном отверстии Φ13,8×4,0 мм. пакет. Два варианта SPL имеют одинаковую площадь: стандартный вариант выдает ≥70 дБ. при потреблении ≤5 мА, а HNR‑1404 PA7.5 увеличивает уровень звука до ≥80 дБ при ≤10 мА. Обе модели принимают сигнал возбуждения переменного тока с напряжением 1–30 В (пик-пик), что дает разработчику полную свободу действий. контроль частоты и громкости посредством внешнего сигнала. Черный корпус из ПБТ и весом менее 1 грамма подходят для портативных приборов, компактных датчиков и критически важных для пространства устройств. промышленные индикаторы, в которых уже используется микроконтроллер или выделенный генератор доступен для генерации тона.
Два уровня звукового давления на одной площади — ≥70 дБ (стандарт) или ≥80 дБ (PA7,5)
Пассивная конструкция — требует внешнего прямоугольного сигнала или ШИМ с частотой 4000 Гц.
Номинальное напряжение 5 Впик, рабочий диапазон 1–30 Впик-пик
Сквозное отверстие из черного ПБТ Φ13,8×4,0 мм, 0,6 г (стандарт) / 0,67 г (PA7.5)
| Параметр | HNR‑1404 / HNR‑1404L | HNR‑1404 PA7.5 | Условия испытаний/Примечания |
| Тип продукта | Пьезоэлектрический пассивный зуммер | Пьезоэлектрический пассивный зуммер | — |
| Номинальное напряжение | 5 Впик-пик | 5 Впик-пик | Пик-пик |
| Рабочее напряжение | 1–30 В (пик-пик) | 1–30 В (пик-пик) | Диапазон сигнала привода |
| Резонансная частота | 4000 Гц | 4000 Гц | При номинальном напряжении |
| Звуковой выход на расстоянии 10 см | ≥70 дБ | ≥80 дБ | Прямоугольный сигнал 4000 Гц, 5 В (пик-пик) |
| Текущее потребление | ≤5 мА | ≤10 мА | Прямоугольный сигнал 4000 Гц, 5 В (пик-пик) |
| Рабочая температура | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | Нерабочий |

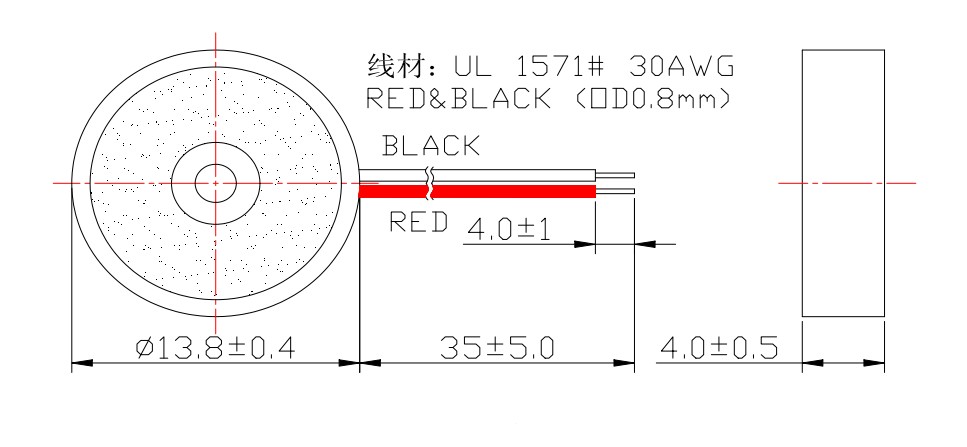

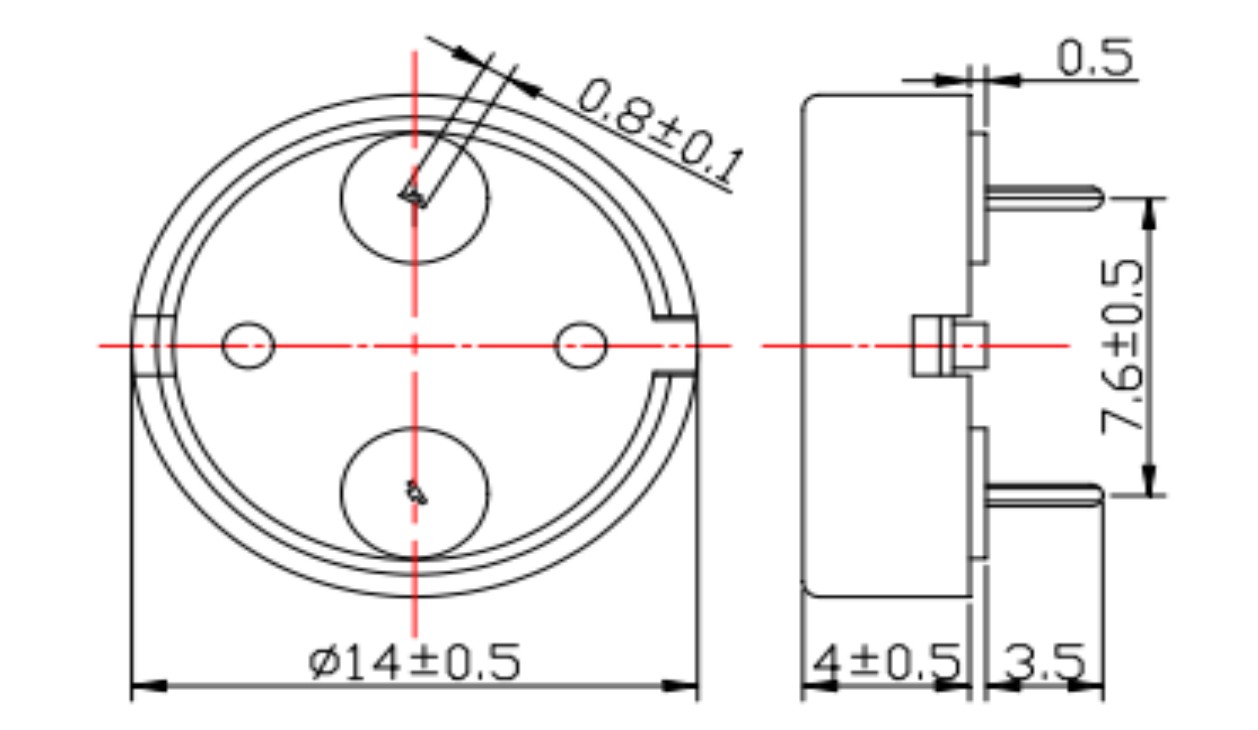

| Размеры (Диаметр × В) | Φ13,8 ± 0,4 × 4,0 ± 0,5 мм | Φ13,8 ± 0,4 × 4,0 ± 0,5 мм | Только тело |
| Масса | 0,6 ± 0,1 г | 0,67 ± 0,1 г | Типичный |
| Материал корпуса | Черный ПБТ | Черный ПБТ | — |
| Емкость | 12 ± 40% нФ | 12 ± 40% нФ | Только ссылка; не для каждого образца |
| Тип монтажа | Сквозное отверстие | Сквозное отверстие | Рекомендуется ручная пайка |
Основное различие между двумя моделями заключается в звуковом давлении и диапазоне температур. Стандарт HNR‑1404/L предназначен для слаботочных индикаторов (≤5 мА, ≥70 дБ) и работает до +60℃. HNR‑1404 PA7.5 выдает более высокий ток (≤10 мА) за Увеличение выходной мощности на 10 дБ и увеличение рабочей температуры до +70 ℃, что делает его больше подходит для условий, где слышимость или температурный запас являются приоритетом. Оба имеют одинаковую резонансную частоту, распиновку и размеры корпуса, поэтому Выбор не влияет на разводку печатной платы.
Будучи пассивными оповещателями, этим зуммерам необходим внешний сигнал переменного тока. Микроконтроллер GPIO генерация прямоугольной волны частотой 4000 Гц с рабочим циклом 50% является типичной конфигурацией. Емкостная нагрузка (≈12 нФ) вызывает выбросы тока на каждом фронте; небольшой последовательный резистор (100–220 Ом) может ограничить пиковый ток без заметной потери уровня звукового давления. Вход 1–30 В (пик-пик) диапазон позволяет прямое подключение к логике 3,3 В или 5 В, хотя транзисторный буфер рекомендуется, когда требуется более высокий уровень звукового давления.
Ручная пайка: температура утюга 350±10℃, выдержка 2–5 с, до 2–3 циклов. Оставьте расстояние ≥2,0 мм от корпуса до паяного соединения.
| Тестовый предмет | Состояние | Критерии приемки |
| Влажность | 50 ± 5 ℃, относительная влажность 90–95 %, 48 ч. | Все характеристики удовлетворены после восстановления. |
| Высокая температура | +80 ± 2 ℃, 48 ч. | Все характеристики удовлетворены после восстановления. |
| Низкая температура | -30 ± 2 ℃, 48 ч. | Все характеристики удовлетворены после восстановления. |
| Температурный цикл | -30 ℃ ↔ +80 ℃, выдержка 30 минут, 5 циклов | Все характеристики удовлетворены после восстановления. |
| Уронить | Древесина твердых пород толщиной от 75 см до 10 мм — 3 капли. | Внешний вид и электрические характеристики проверены. |
| Вибрация | 10–55 Гц, амплитуда 1,0 мм, XYZ, 0,5 ч. | Никакого механического или электрического разрушения. |
| Теплостойкость припоя | 250 ± 5 ℃, 10 ± 0,5 с, зазор 2,0 мм | Размеры и производительность соответствуют спецификациям |
MEIDI выполняет 100% акустическую проверку каждого устройства и отбирает образцы каждой производственной партии. для вышеуказанного протокола в своей системе ISO9001.
Компактные датчики Интернета вещей и носимые устройства, где стандартный вариант с напряжением менее 5 мА сводит к минимуму Сток мощности, управляемый напрямую через низковольтный вывод MCU.
Промышленные портативные терминалы и портативные медицинские устройства, которым требуется более громкий звук. оповещение; модель PA7.5 обеспечивает уровень шума ≥80 дБ, оставаясь при этом в тех же пределах. Конверт высотой 4 мм.
Платы многотональной сигнализации с использованием одной и той же печатной платы для обоих вариантов для различения уровни предупреждения по уровню звукового давления, а не по частоте.
Справочные данные модели HNR‑1407 (та же платформа) показывают значения звукового давления между 83–86 дБ при 4000 Гц, 5 В (пик-пик), что превышает минимум ≥70 дБ. Текущие показания оставаться ниже 1 мА. Измерения емкости находятся в пределах 11,2–12,9 нФ, стабильно. с номиналом 12нФ. Свяжитесь с MEIDI для получения данных о партии, относящейся к HNR‑1404.
| Образец | Уровень звукового давления (дБ) | Ток (мА) | Емкость (нФ) | Диаметр (мм) | Высота (мм) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Вывод: ПРОЙДЕН. Внешний вид, полярность и направление ленты проверены.
1. Используйте только привод переменного тока. Постоянное напряжение не производит звука и может повредить элемент.
2. Корпус не герметичен. Следите за тем, чтобы звуковой порт был сухим и свободным от загрязнений.
3. В агрессивной атмосфере монтируйте внутри защищенного корпуса.
4. Уровень звукового давления зависит от напряжения возбуждения и формы сигнала; проверьте в условиях реальной нагрузки.
5. Не закрывайте акустическое отверстие.
6. Храните в сухой упаковке во избежание окисления контактов.
1. Как выбрать между стандартным HNR‑1404 и PA7.5?
Выберите стандартную модель для более низкого тока (≤5 мА) и выходного сигнала ≥70 дБ; выберите PA7.5 когда требуется увеличение звукового давления на 10 дБ или рабочий предел +70 ℃. Оба подходят те же контактные площадки на печатной плате.
2. Могу ли я управлять этими зуммерами источником постоянного тока?
Нет. Для генерации звука им требуется внешний сигнал переменного тока (меандр/ШИМ) частотой 4000 Гц.
3. Какая частота привода обеспечивает самый высокий уровень звукового давления?
Резонансная частота составляет 4000 Гц. Развертка частоты вблизи этого значения позволит определить точный пик для данного лота.
4. Каковы рекомендуемые настройки пайки?
Ручная пайка: утюг 350±10℃, 2–5 с на соединение, максимум 2–3 цикла. Держите корпус на расстоянии не менее 2,0 мм от точки пайки.
Для получения технических характеристик, кривых частотных характеристик или отчетов об испытаниях конкретной партии обращайтесь MEIDI с данными вашего заявления. Инженерное реагирование обычно в течение одного рабочий день.
