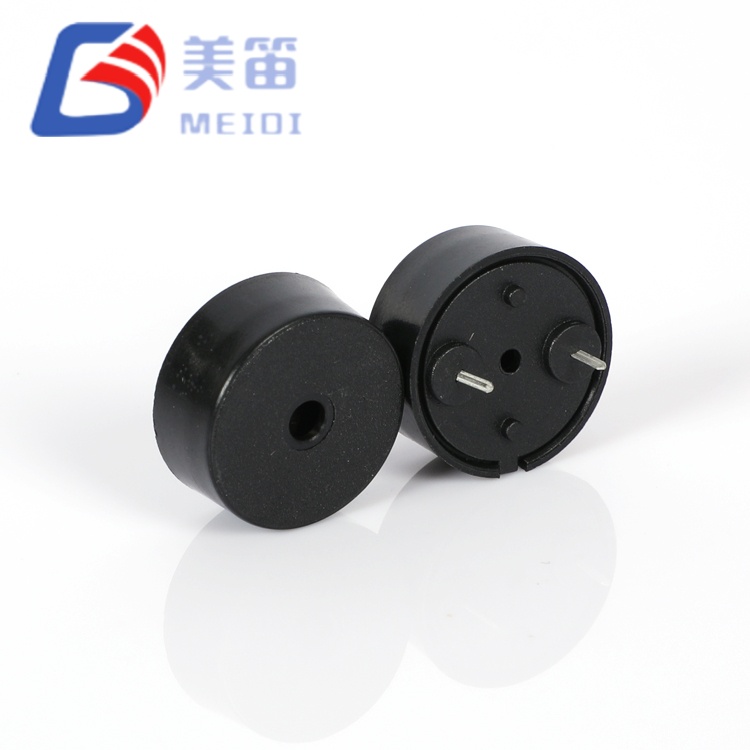

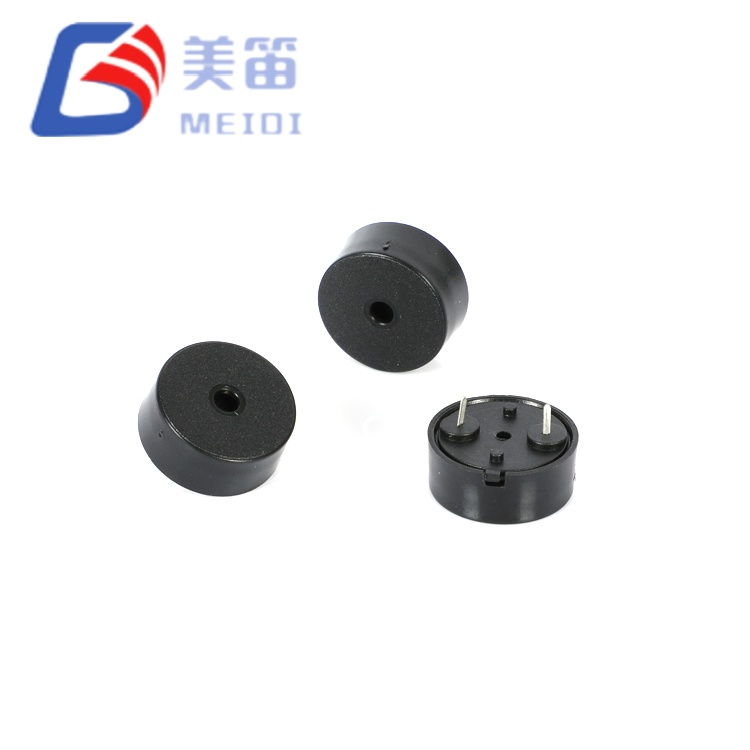

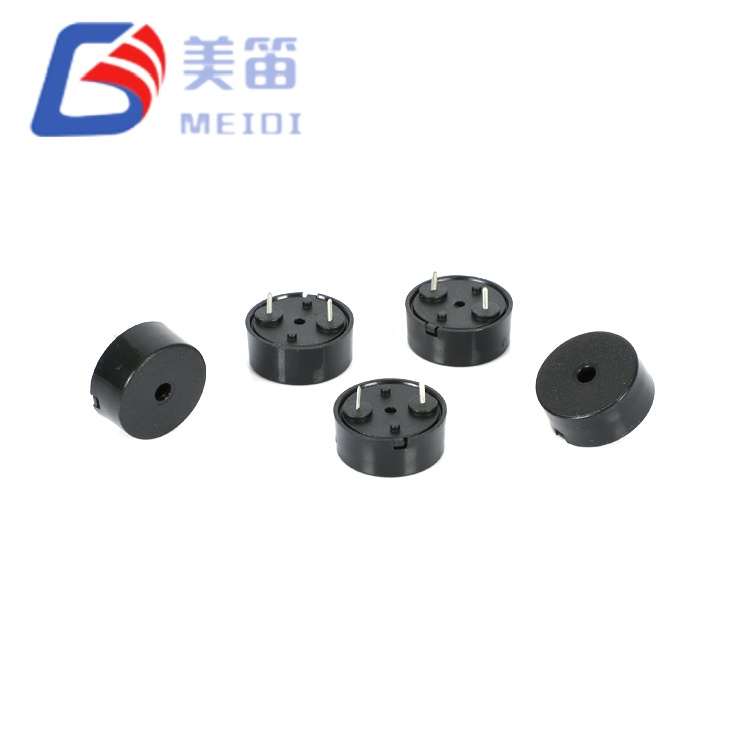

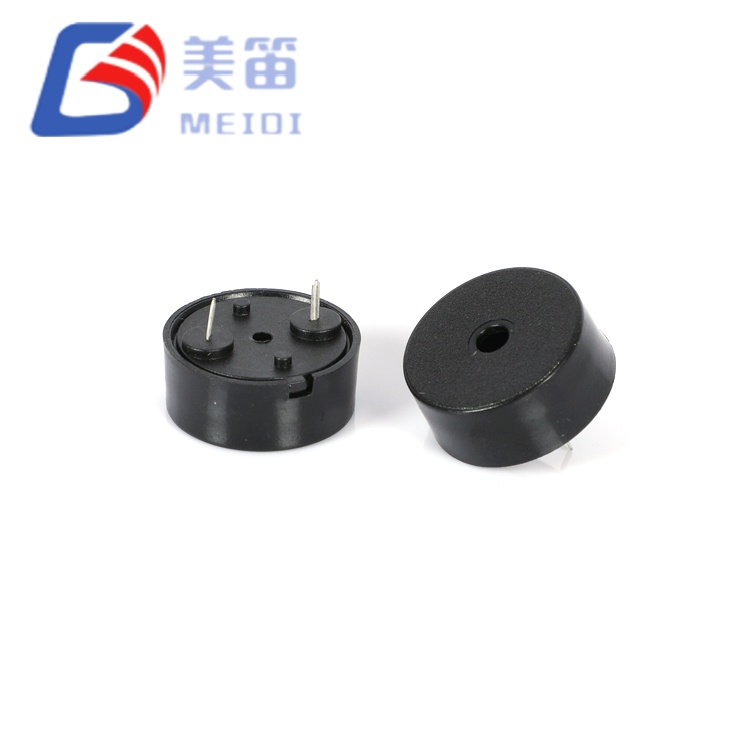

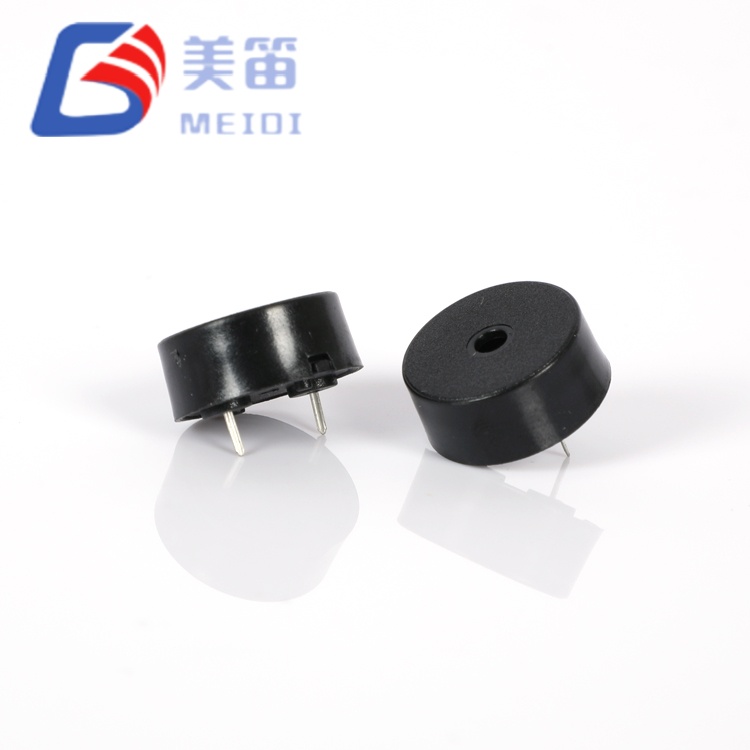

Пьезоэлектрический пассивный зуммер 17*8 мм

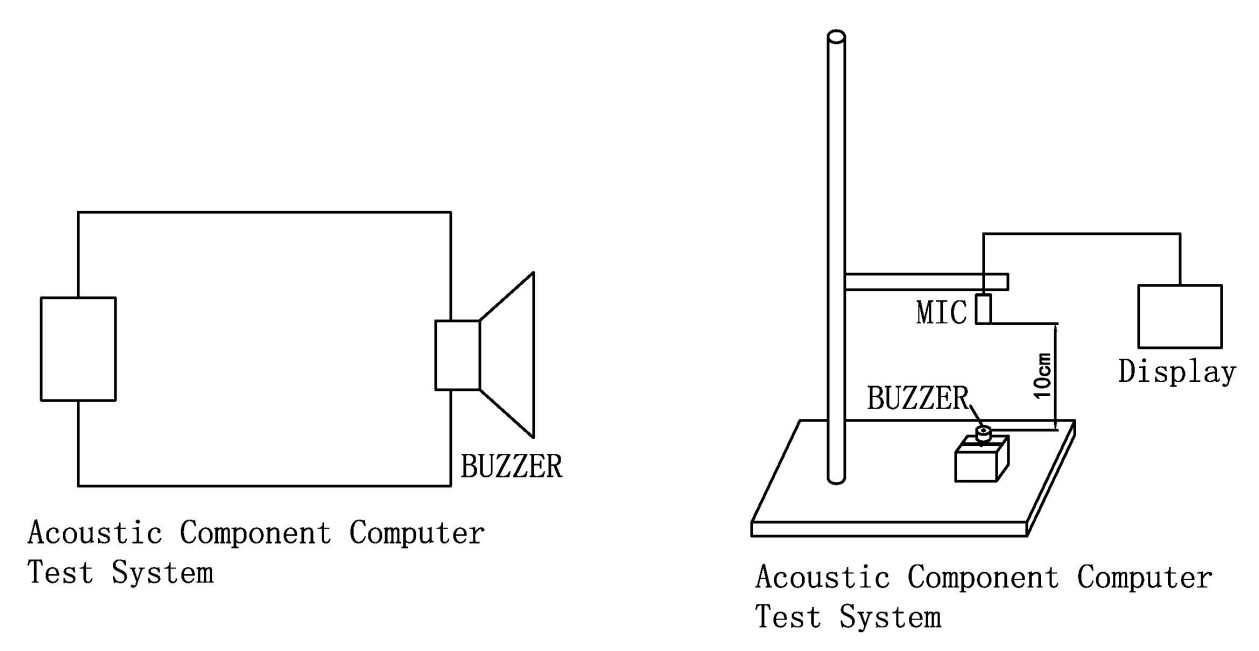

Пьезоэлектрический пассивный зуммер размером 17*8 мм предлагает два варианта частоты — 3000 Гц и 2000 Гц — в идентичный корпус со сквозными отверстиями Φ17×8 мм. Оба являются пассивными пьезоэлектрическими оповещателями. которые используют внешний сигнал переменного тока для создания звукового сигнала. Потому что занимаемая площадь, расстояние между контактами и размеры корпуса одинаковы для обеих моделей, одна компоновка печатной платы может поддерживать любую частоту без механических изменений. HNR‑1708 обеспечивает громкость ≥85 дБ при 3000 Гц, а HNR‑1708 PA10 — ≥75 дБ. при частоте 2000 Гц, оба измерены на расстоянии 10 см с прямоугольным сигналом 12 В (пик-пик). Текущее потребление для любого варианта остается на уровне 5 мА или ниже. Черный корпус из ПБТ и напряжение 1–30 В (пик-пик). Рабочий диапазон делает эту серию подходящей для широкого спектра внутреннего оборудования где главный микроконтроллер или выделенный генератор подает управляющий сигнал.

Два варианта частоты — 3000 Гц (HNR‑1708) или 2000 Гц (HNR‑1708 PA10) — на одной и той же площади.

Пассивная конструкция — требует внешнего прямоугольного сигнала или ШИМ-привода на резонансной частоте.

Номинальное напряжение 12 Впик-пик, рабочий диапазон 1–30 Впик-пик; ток потребления ≤5 мА

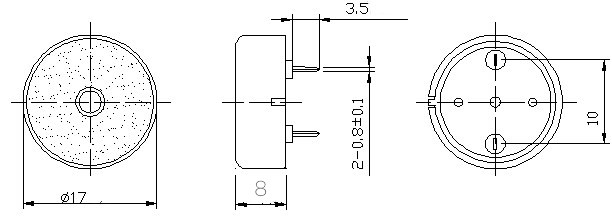

Корпус со сквозными отверстиями из черного ПБТ Φ17,0×8,0 мм, совместим с волновой и ручной пайкой

Рабочая температура: от -20 ℃ до +70 ℃ непрерывно.

Руководство по выбору модели

Выбор между HNR‑1708 и HNR‑1708 PA10 в первую очередь зависит от желаемого Требования к частоте оповещения и звуковому давлению. HNR‑1708 с более высоким Тон 3000 Гц и выход ≥85 дБ лучше подходят для сред, где более резкий и пронзительный звук полезен — например, промышленное предупреждение панели или оборудование, работающее в зонах с умеренным фоновым шумом. HNR‑1708 PA10 работает на частоте ниже 2000 Гц с уровнем ≥75 дБ, создавая менее навязчивый тон, более подходящий для тихой обстановки например, напоминания о медицинских устройствах или бытовые датчики.

Поскольку обе модели имеют одинаковую площадь основания Φ17 мм, расположение контактов и 8 мм высоты, единая конструкция печатной платы может быть проверена с одним вариантом, а затем развертывается вместе с другим по мере изменения требований приложения. Оба принимают сигнал возбуждения 1–30 В (пик-пик) и потребляемый ток ≤5 мА, то есть та же самая схема управления можно использовать для любой модели. Разница в весе — 1 г для HNR‑1708. по сравнению с 1,4 г для HNR‑1708 PA10 — отражает несколько иное внутренняя конструкция, обеспечивающая более низкую резонансную частоту.

Для приложений, требующих обеих частот в одном продукте семейство HNR‑1708 позволяет разработчику хранить одну печатную плату и дизайн корпуса, предлагая при этом две акустические сигнатуры, уменьшая накладные расходы на механическое проектирование.

Рекомендации по цепям привода

Оба варианта HNR‑1708 являются пассивными пьезоэлектрическими зуммерами и требуют внешнего источника переменного тока. сигнал для создания звука. GPIO микроконтроллера, настроенный на выход ШИМ на целевая частота (3000 Гц или 2000 Гц) с рабочим циклом 50 % является наиболее общий подход. Для логических систем с напряжением 3,3 В или 5 В необходим простой транзисторный буфер. может перевести сигнал на полный номинальный уровень 12 В (пик-пик) для более высокого уровня звукового давления.

Емкостный характер нагрузки — примерно 12нФ для HNR‑1708 и 25 нФ для HNR‑1708 PA10 — означает, что скачки тока возникают на каждом краю движущая форма волны. Небольшой последовательный резистор (обычно 100–330 Ом) может ограничить пиковый ток без существенного влияния на уровень звукового давления. Для батарейного питания Среднее потребление тока ≤5 мА делает эти зуммеры экономичными. работают даже от батарей типа «таблетка» или небольших литий-ионных аккумуляторов.

Пайка совместима с волновой (260 ℃, 4–6 с) и ручной пайкой (350 ℃, 2–5 с). методы. Между корпусом и ванной припоя должно оставаться расстояние ≥2,0 мм.

Сценарии применения

Промышленные предупреждающие индикаторы, использующие тон HNR‑1708 с частотой 3000 Гц. преодолевая шум оборудования в заводском цехе.

Напоминания о медицинских устройствах (инфузионные насосы, мониторы жизненно важных функций), где Тон HNR‑1708 PA10 частотой 2000 Гц обеспечивает менее навязчивое оповещение в тихих палатах.

Датчики умного дома и дверные звонки, где на одной и той же плате можно разместить любой вариант в зависимости от региональных предпочтений в отношении высоты оповещения.

Портативные испытательные приборы с питанием от батареи 3,7 В и транзистора. для повышения напряжения привода и потребления ≤5 мА для увеличения времени работы.

Многозонные панели сигнализации, требующие разных тонов для каждой зоны — HNR‑1708 для критические предупреждения и HNR‑1708 PA10 для уведомлений о состоянии — с использованием единая конструкция печатной платы для обоих.

Меры предосторожности

1. Не подавайте напряжение постоянного тока напрямую. Оба варианта требуют сигнала управления переменным током. для генерации звука. Непрерывный постоянный ток может повредить пьезоэлемент.

2. Корпус не герметичен. Не допускайте попадания воды, остатков флюса или чистящих растворителей. от входа в звуковой порт.

3. В агрессивных средах устанавливайте зуммер в защищенном корпусе или наносите защитное покрытие только на клеммы.

4. Уровень звукового давления зависит от напряжения возбуждения и формы сигнала. Убедитесь, что этап драйвера соответствует требуемому размаху напряжения под емкостной нагрузкой.

5. Не закрывайте акустический порт. Даже частичное покрытие может уменьшить мощность на несколько децибел.

6. Храните в запечатанной сухой упаковке до сборки, чтобы избежать окисления штифтов.

Часто задаваемые вопросы

1. Как выбрать между HNR‑1708 и HNR‑1708 PA10?

Выберите HNR‑1708 для 3000 Гц, ≥85 дБ — подходит для промышленных или более шумных сред. Выберите HNR‑1708 PA10 для 2000 Гц, ≥75 дБ — лучше для медицинских или жилых помещений. Оба имеют одинаковые размеры и распиновку, поэтому разводка печатной платы не меняется.

2. Могу ли я управлять этими зуммерами напрямую с вывода микроконтроллера?

Да, если вывод может обеспечить достаточный ток и логический уровень находится в пределах Диапазон 1–30 В (пик-пик). Для микроконтроллеров с напряжением 3,3 В или 5 В имеется транзисторный буфер. рекомендуется для достижения более высокого размаха напряжения и более громкого выходного сигнала.

3. Какую частоту следует использовать для управляющего сигнала?

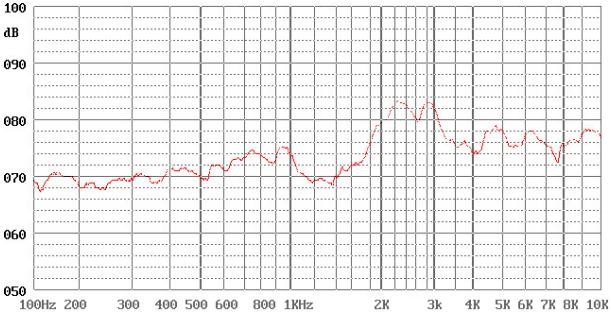

Используйте 3000 Гц для HNR‑1708 и 2000 Гц для HNR‑1708 PA10. Из-за ±500 Гц допуска, развертка частоты во время прототипирования может определить точный пиковый уровень звукового давления. для данной партии. MEIDI может предоставить характеристические кривые.

4. Почему протокол испытаний HNR‑1708 основан на другой модели?

В доступном на данный момент отчете в качестве ссылка. Свяжитесь с MEIDI для получения данных испытаний по конкретному HNR-1708 при 12 В (пик-пик) / 3000 Гц.

5. Подходит ли серия HNR‑1708 для устройств с батарейным питанием?

Да. Потребляемый ток ≤5 мА и рабочий диапазон 1–30 В (пик-пик) делают его практичным. для работы от аккумулятора. Повышающий преобразователь или транзисторный буфер могут повысить напряжение возбуждения, если требуется более высокий уровень звукового давления от низковольтной батареи.

Технический запрос

Для технических описаний, эталонных конструкций приводных схем, данных развертки частоты или для поддержки выбора варианта для серии HNR‑1708 обратитесь в компанию MEIDI с вашим детали приложения. Технический ответ обычно осуществляется в течение одного рабочего дня.
