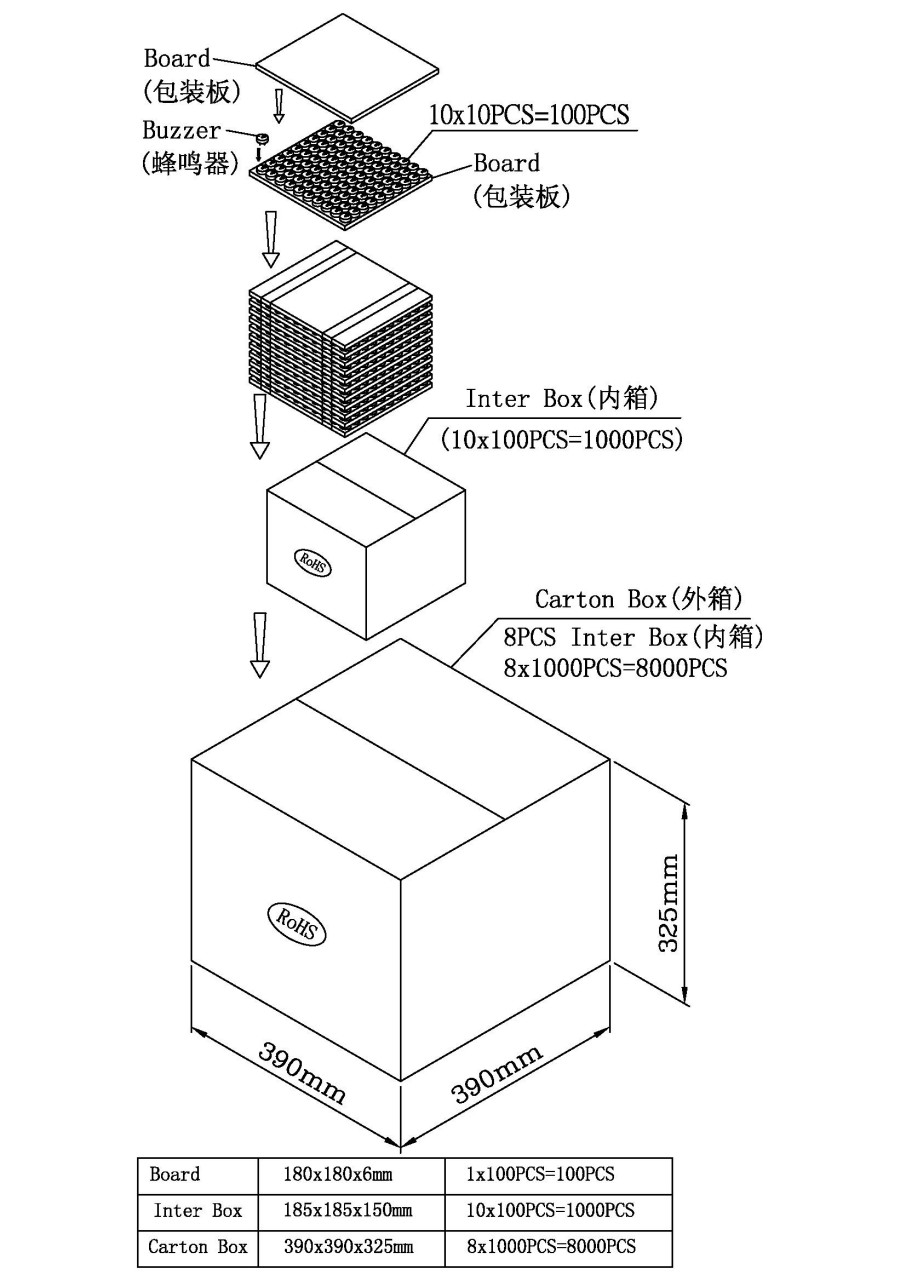

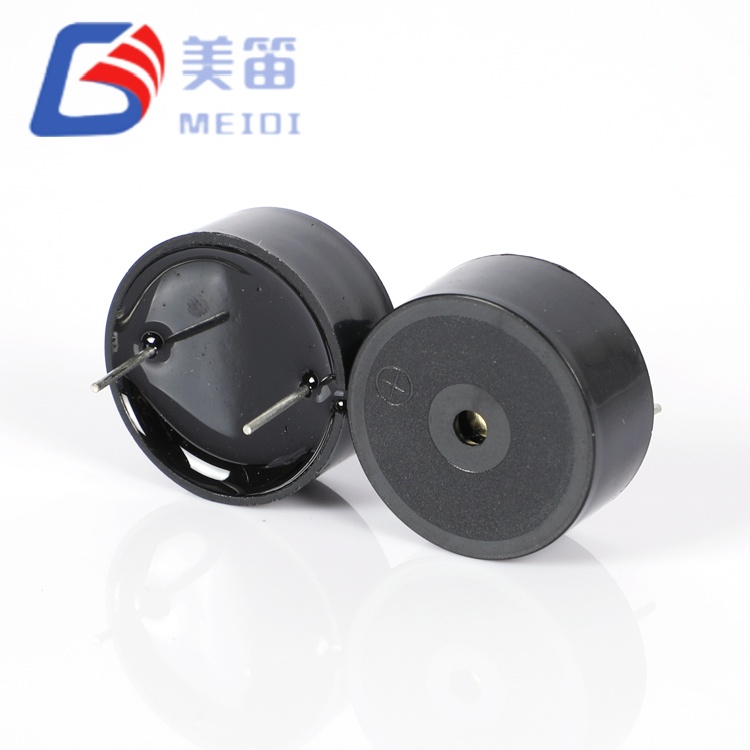

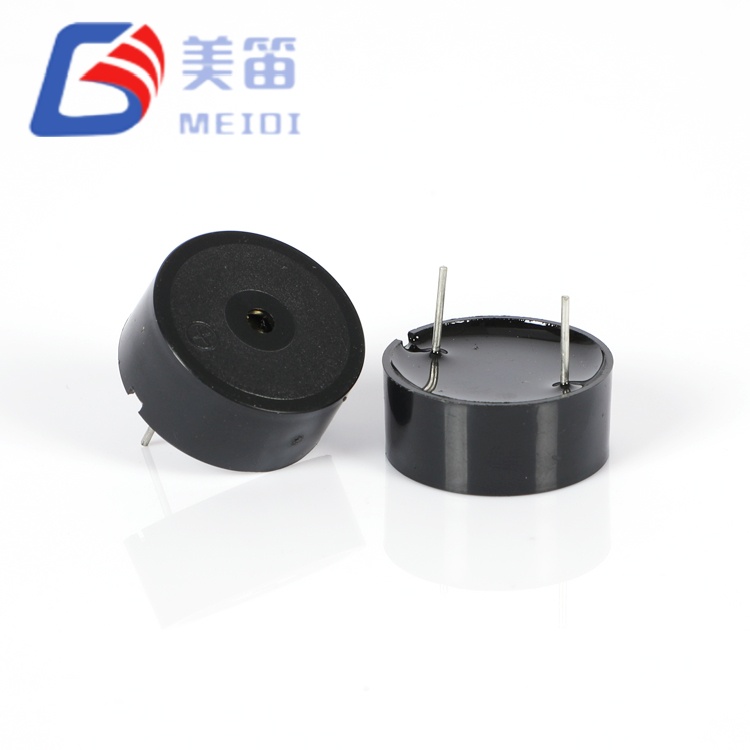

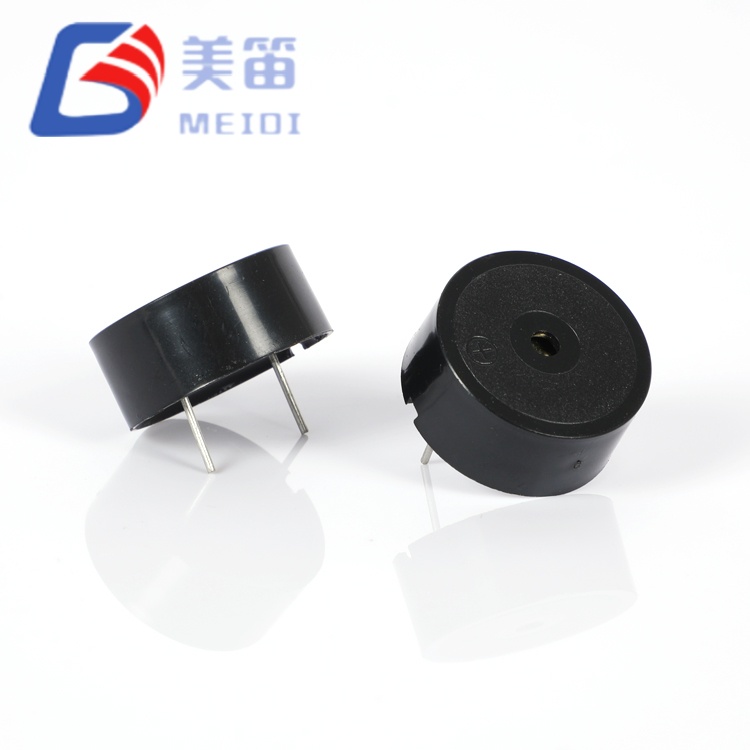

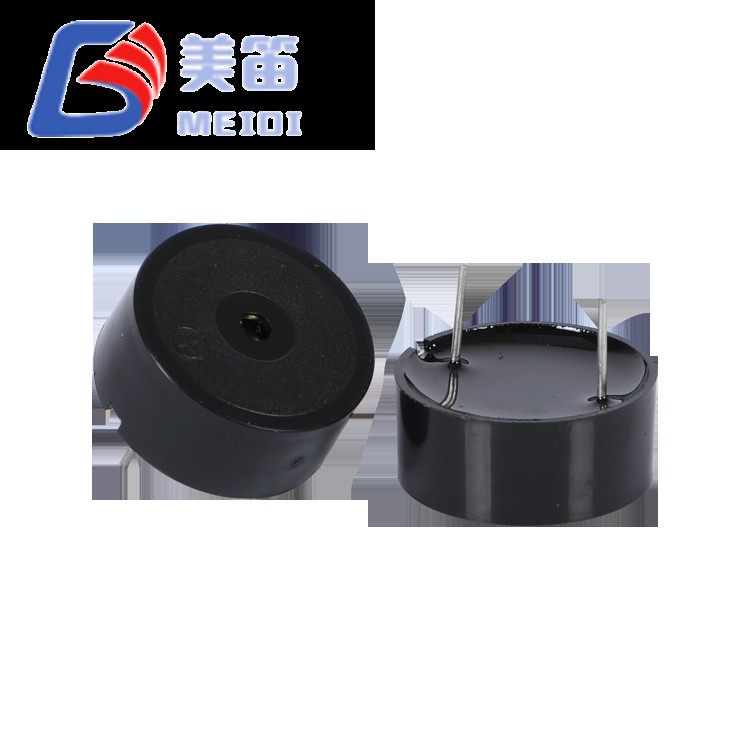

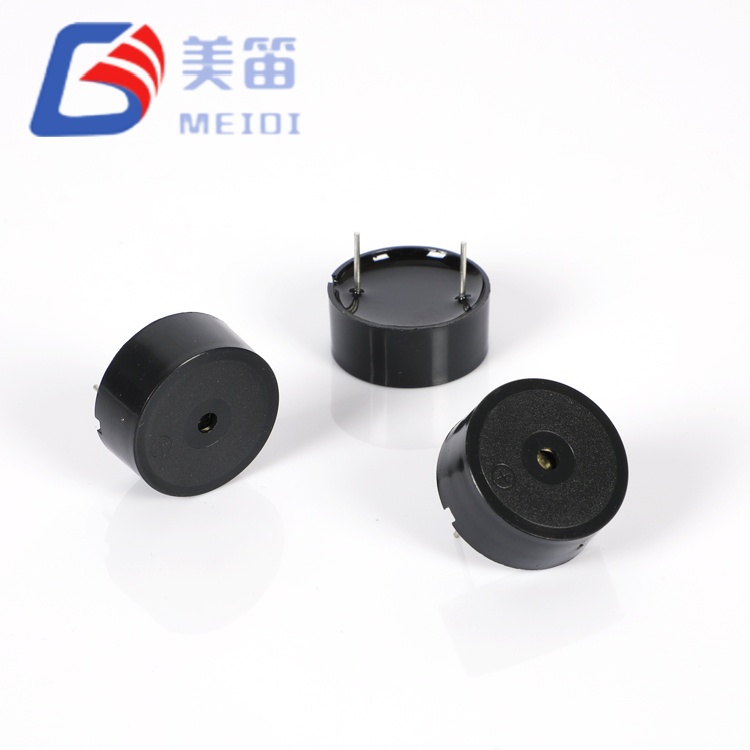

В отличие от активных зуммеров, которые генерируют собственный тон, пьезоэлектрический пассивный зуммер размером 23*10 мм является пассивным пьезоэлектрическим устройством. оповещатель, предназначенный для управления внешним сигналом переменного тока — обычно прямоугольной волной или ШИМ. сигнал, подаваемый микроконтроллером или специальным генератором. Резонансная частота 3500 Гц. позволяет разработчику настраивать частоту возбуждения для максимальной акустической мощности, достигая ≥85 дБ на расстоянии 10 см при питании прямоугольным сигналом 12 В (пик-пик). Меры жилищного строительства из черного ПБТ Диаметр Φ23 мм и высота 9,8 мм, что делает его одним из самых тонких вариантов в Серия ХНР. С потребляемым током ≤8 мА при номинальных условиях и рабочем напряжении. диапазоне 1–30 В (пик-пик), этот сквозной компонент подходит для конструкций с ограниченным пространством, где хост-контроллер уже предоставляет подходящий выходной контакт.
Пассивная конструкция — требуется внешний привод переменного тока частотой 3500 Гц.
Номинальное напряжение 12 В (пик-пик), рабочий диапазон 1–30 В (пик-пик)
≥85 дБ SPL на расстоянии 10 см, потребление ≤8 мА в номинальных условиях
Φ23,0×9,8 мм, черный корпус из ПБТ со сквозными отверстиями, 3 г
Непрерывная работа от -20℃ до +70℃
| Параметр | Ценить | Условия испытаний/Примечания |
| Тип продукта | Пьезоэлектрический пассивный зуммер | — |
| Номинальное напряжение | 12 Впик-пик | Пик-пик |
| Рабочее напряжение | 1–30 В (пик-пик) | Диапазон сигнала привода |
| Резонансная частота | 3500 ± 500 Гц | При номинальном напряжении |
| Звуковой выход на расстоянии 10 см | ≥85 дБ | Прямоугольный сигнал 3500 Гц, 12 В (пик-пик) |
| Текущее потребление | ≤8 мА | Прямоугольный сигнал 3500 Гц, 12 В (пик-пик); спецификация ≤8 мА; В заголовке отчета об испытаниях может быть указано значение ≤5 мА — см. отчет об испытаниях. |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |

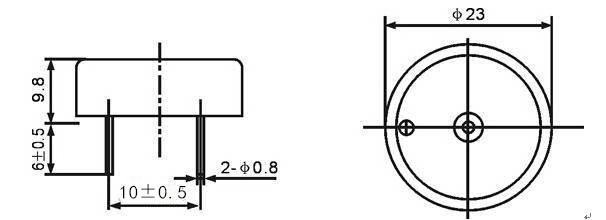

| Размеры (Диаметр × В) | Φ23 ± 0,5 × 9,8 ± 0,5 мм | Только тело; допуск чертежа ±0,5 мм, если не указано иное. |
| Масса | 3 г | — |
| Материал корпуса | Черный ПБТ | — |
| Емкость | 12 ± 40% нФ | Справочное значение для заголовка спецификации; не проверено по выборке |
| Тип монтажа | Сквозное отверстие | Волна/ручная пайка |
Поскольку в пьезоэлектрическом пассивном зуммере размером 23*10 мм отсутствует внутренний генератор, необходимо подать сигнал возбуждения. внешне. Распространенный подход — использовать вывод GPIO микроконтроллера, настроенный для ШИМ. выходной сигнал с частотой 3500 Гц и рабочим циклом 50 %, буферизованный через транзистор или выделенный драйвер, если вывод не может обеспечить достаточный ток. Номинальный уровень возбуждения составляет 12 В (пик-пик), но устройство надежно работает от 1 В (пик-пик) до 30 В (пик-пик), что позволяет осуществлять прямое подключение. на логику 3,3 В или 5 В после преобразования уровня, когда требуется более высокий уровень звукового давления.
Указанную емкость примерно 12 нФ (опорное значение) следует учитывать. в конструкцию ступени драйвера, так как реактивная нагрузка будет повышать мгновенную токи во время каждого краевого перехода. Для ограничения пикового значения можно добавить последовательный резистор. ток, если источник питания чувствителен, хотя это может снизить уровень звукового давления. Частота допуск ±500 Гц означает, что точный резонансный пик может незначительно отличаться в зависимости от устройства; для максимального уровня звукового давления рекомендуется выполнить сканирование частоты во время прототипирования, чтобы определить оптимальная частота привода для данной партии.
Пайка совместима как с волновой (260 ℃, 4–6 с), так и с ручной пайкой (350 ℃, 2–5 с). процессах с зазором 2,0 мм между корпусом и ванной для пайки.
| Тестовый предмет | Состояние | Критерии приемки |
| Влажность | 50 ± 5 ℃, относительная влажность 90–95 %, 48 ч. | Все характеристики удовлетворяются после восстановления |
| Высокая температура | +80 ± 2 ℃, 48 ч. | Все характеристики удовлетворяются после восстановления |
| Низкая температура | -30 ± 2 ℃, 48 ч. | Все характеристики удовлетворяются после восстановления |
| Температурный цикл | -30 ℃ ↔ +80 ℃, выдержка 30 минут, 5 циклов | Все характеристики удовлетворяются после восстановления |
| Уронить | Древесина твердых пород толщиной от 75 см до 10 мм — 3 капли. | Внешний вид и электрические характеристики проверены. |
| Вибрация | 10–55 Гц, одиночная амплитуда 1,0 мм, оси XYZ, всего 0,5 часа | Никакого механического или электрического разрушения. |
| Теплостойкость припоя | 250 ± 5 ℃, 10 ± 0,5 с, расстояние от корпуса до пайки 2,0 мм | Размеры и производительность соответствуют техническим характеристикам. |

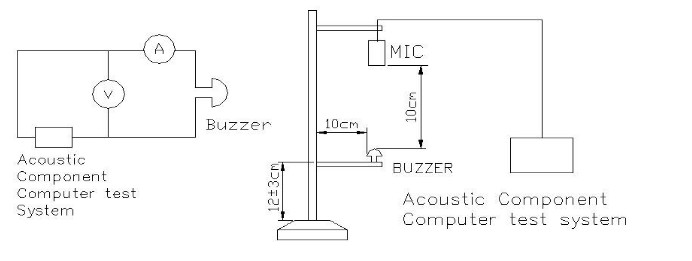

Пьезоэлектрический пассивный зуммер размером 23*10 мм собирается на том же заводе в Цзянсу, где производятся активные устройства MEIDI. зуммера, но следует четкому потоку процесса благодаря своей пассивной архитектуре. После того, как пьезокерамический диск приклеен к металлической подложке и заключен в Корпус из ПБТ, узел подвергается 100% акустическому испытанию с использованием стандартизированного Прямоугольный сигнал 12 В (пик-пик) 3500 Гц для проверки уровня звукового давления, частоты и тока. Это дополняется периодической выборкой надежности, описанной выше.
Система качества MEIDI, сертифицированная по стандарту ISO9001, охватывает входной контроль материалов, текущие проверки и окончательная регистрация данных испытаний. Вертикальная интеграция объекта — включая изготовление форм и обработку керамики собственными силами — обеспечивает повторяемость производственные результаты и помогает поддерживать стабильные сроки выполнения заказов для обоих пробных партий. и объемные заказы.
Схемы сигнализации на базе микроконтроллера, в которых вывод GPIO может генерировать квадрат частотой 3500 Гц. подавайте сигнал напрямую, устраняя необходимость в отдельном активном модуле зуммера.
Портативные медицинские устройства и портативные глюкометры, которые имеют меньший вес 3g. и тонкий профиль толщиной 9,8 мм, в то время как главный MCU уже выдает звуковой сигнал.
Промышленные индикаторные панели с несколькими оповещателями, управляемыми одним многоканальным каналом. ШИМ-контроллер, использующий постоянную частотную характеристику HNR‑2310A для равномерного акустический выход.
Бытовая техника и датчики умного дома, в которых активируется только зуммер с перерывами, а пассивная конструкция способствует снижению тока в режиме ожидания (нет покоя внутреннего генератора).
Учебные и макетные платы, включающие периферийное устройство ШИМ, позволяющее студенты и инженеры экспериментируют с частотно-зависимой генерацией звука.
Данные из десяти выборок, записанные с помощью прямоугольной волны 12 В (пик-пик) с частотой 3500 Гц, показывают значения звукового давления. между 91–94 дБ, превышая минимум ≥85 дБ. Текущие измерения варьируются от 3,87–4,00 мА, что ниже предельного значения параметра ≤8 мА и значения ≤5 мА. иногда отмечается в заголовках отчетов об испытаниях. Показания частоты находятся в пределах 3486–3600 Гц, с учетом окна 3500±500 Гц. Размеры подтверждены с допусками Φ23×9,8 мм.
| Образец | Уровень звукового давления (дБ) | Ток (мА) | Частота (Гц) | Диаметр (мм) | Высота (мм) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |
Вывод: ПРОЙДЕН. Внешний вид, полярность и направление ленты совпадают.
1. Не подавайте напряжение постоянного тока непосредственно на HNR‑2310A; это требует чередования Форма волны для генерации звука. Непрерывный постоянный ток может привести к перегреву пьезоэлемента.
2. Корпус не герметичен. Не допускайте попадания воды, флюса или чистящего растворителя. звуковой порт.
3. В средах с агрессивными газами защитите зуммер, поместив его в вентилируемом корпусе или нанеся защитное покрытие только на клеммы.
4. Уровень звукового давления зависит от напряжения возбуждения и формы сигнала. Убедитесь, что ваш Ступень драйвера может достичь желаемого уровня звукового давления под нагрузкой.
5. Держите акустическое отверстие свободным. Препятствия снижают производительность и могут сместить резонансная частота.
6. Храните в сухой герметичной упаковке до сборки во избежание окисления штифтов.
1. Что отличает пассивный зуммер, такой как пьезоэлектрический пассивный зуммер размером 23*10 мм, от активного зуммера?
Пассивный зуммер требует внешнего управляющего сигнала переменного тока на его резонансной частоте. в то время как активный зуммер содержит внутренний генератор и нуждается только в источнике постоянного тока. HNR‑2310A дает разработчику полный контроль над частотой тона и позволяет один и тот же вывод микроконтроллера для управления несколькими оповещателями.
2. Могу ли я управлять HNR‑2310A напрямую от контакта микроконтроллера 3,3 В?
Да, если размах сигнала 3,3 В соответствует рабочему диапазону 1–30 В (пик-пик). диапазон. Однако результирующий уровень звукового давления будет ниже, чем при 12 В (пик-пик). Транзисторный буфер или переключатель уровня можно использовать для достижения более высокого размаха напряжения и более громкого выходного сигнала.
3. Почему в отчете об испытаниях иногда упоминается ограничение тока ≤5 мА?
В некоторых заголовках отчетов об испытаниях указано значение ≤5 мА, что является несоответствием документации. В таблице параметров продукта указано значение ≤8 мА, а измеренные образцы обычно имеют около 4 мА. Свяжитесь с MEIDI, чтобы подтвердить применимый лимит для вашего заказа.
4. Какова рекомендуемая частота работы для достижения максимального уровня звукового давления?
Номинальная резонансная частота составляет 3500 Гц. Благодаря допуску ±500 Гц, это рекомендуется менять частоту возбуждения между 3000 Гц и 4000 Гц во время прототипирование для нахождения точного пика для данной единицы. MEIDI может предоставить частоту кривые отклика.
5. Существуют ли какие-либо особенности компоновки печатной платы для HNR‑2310A?
Площадь сквозного отверстия является стандартной. Обеспечьте зазор не менее 2,0 мм между корпус и ванна для пайки. Для пайки волной рекомендуемый профиль: 260 ℃ в течение 4–6 секунд.
Для технических описаний, замечаний по применению схемы управления, данных развертки частоты или ценовое предложение на HNR‑2310A, свяжитесь с MEIDI и сообщите свои требования к проекту. Техническая поддержка обычно отвечает в течение одного рабочего дня.
