Магнитный активный зуммер — это компактный звуковой компонент, который генерирует звуковой сигнал от источника постоянного тока без необходимости использования внешнего привода. Это единственное свойство обеспечивает постоянный спрос на зуммер в системах сигнализации, панелях управления, бытовой технике, автомобильных индикаторах, медицинских приборах и промышленном оборудовании — везде, где разработчику нужен надежный сигнал, не тратя на него выходной сигнал микроконтроллера или каскад драйвера.
В этой статье объясняется, как работает магнитный активный зуммер, из чего он сделан, где используется, как выбрать его по напряжению, частоте и звуковому давлению и чем он отличается отмагнитный пассивный зуммери пьезоэлектрические альтернативы. Каждая указанная спецификация взята из нашего собственного производственного каталога, а не оценена.
Магнитный активный зуммер — это электромагнитный аудиокомпонент, который генерирует звук посредством магнитной вибрации. В отличие отпассивные зуммерыдля которых требуется внешний частотный сигнал от главной схемы, активный зуммер содержит встроенный генератор. Как только подается правильное напряжение постоянного тока, магнитный активный зуммер немедленно издает непрерывный звуковой сигнал без дополнительных компонентов управления. Вот почему активный зуммер часто является самым простым звуковым сигналом, который может иметь плата, и почему магнитный зуммер остается выбором по умолчанию для разработчиков, которым нужен звуковой сигнал без каскада драйвера.
«Магнитный» относится к приводному механизму — катушке, постоянному магниту и стальной диафрагме. «Активный» означает, что генератор находится внутри корпуса. Обе половины имени имеют значение на этапе источника питания: магнитная конструкция задает характер тона и потребляемый ток, а активная конструкция задает то, что должна обеспечивать главная схема, а именно коммутируемая шина постоянного тока.электромагнитный зуммерсемейство охватывает как активную, так и пассивную версии этой конструкции.
Принцип действия магнитного активного зуммера заключается в электромагнитном преобразовании. При подаче постоянного тока внутренний генератор генерирует электрический импульсный сигнал. Этот сигнал проходит через катушку и создает изменяющееся магнитное поле, которое взаимодействует с постоянным магнитом и диафрагмой внутри зуммера. Диафрагма движется вперед и назад под действием электромагнитной силы, и эти вибрации создают изменения давления в воздухе — звук, который вы слышите.
| Рабочий этап | Что происходит внутри |
|---|---|
| Входная мощность | На клеммы зуммера подается постоянное напряжение — форма сигнала не требуется. |
| Генерация сигнала | Внутренний генератор создает периодические электрические импульсы. |
| Магнитное преобразование | Катушка превращает импульсы в изменяющееся магнитное поле. |
| Механическая вибрация | Диафрагма растягивается и освобождается под действием электромагнитной силы. |
| Звуковой выход | Вибрация излучает слышимый тон, обычно 2–4 кГц. |
Поскольку генератор уже находится внутри компонента, разработчику вообще не нужно генерировать частоту зуммера. При этом удаляется канал таймера, выход ШИМ и прошивка для их управления, а это означает, что сигнал зуммера не может быть потерян из-за ошибки программного обеспечения. Компромиссом является фиксированная высота звука: магнитный активный зуммер звучит на одной частоте, тогда как пассивный зуммер может работать с любой высотой или шаблоном, выбранным прошивкой. Выбирайте между активным и пассивным зуммером до макета, а не после него.
Понимание внутренней структуры помогает инженерам подобрать магнитный активный зуммер в соответствии с требованиями к производительности и объясняет, почему два зуммера одинакового размера могут звучать совершенно по-разному. Типовая часть состоит из следующих элементов.
| Компонент | Роль | Что это значит для покупателя |
|---|---|---|
| Схема генератора | Генерирует последовательность импульсов, которая приводит в движение катушку. | Фиксирует тон; внешний диск не нужен |
| Электромагнитная катушка | Преобразует электрическую энергию в магнитное поле | Устанавливает потребляемый ток — обычно 30 мА при номинальном напряжении. |
| Постоянный магнит | Обеспечивает статическое поле, против которого работает катушка. | Влияет на эффективность и производительность |
| Диафрагма | Вибрирует для генерации звука | Размер и материал определяют резонансную частоту и уровень звукового давления. |
| Корпус и терминалы | Защищает сборку и обеспечивает крепление | Определяет площадь основания, шаг штифтов и уплотнение. |
Резонансная частота, указанная в техническом паспорте, представляет собой механический резонанс этой системы диафрагмы и корпуса, и именно здесь магнитный активный зуммер громче всего. Каждый зуммер в каталоге измеряется в этой точке. Отодвиньте его далеко от этой точки, и выходная мощность быстро упадет, поэтому при сравнении деталей столбец частоты имеет такое же значение, как и столбец напряжения.
Поскольку для магнитного активного зуммера требуется только коммутируемая линия постоянного тока от главной платы, он появляется практически во всех категориях электронных продуктов, которые должны предупреждать, подтверждать или уведомлять.
| Приложение | Что делает зуммер | Типичное требование |
|---|---|---|
| Бытовая техника | Подтверждение ключа, окончание цикла, предупреждение о неисправности | 5 или 12 В, средний уровень звукового давления, компактность |
| Охранно-пожарные панели | Сигналы тревоги и состояния | Высокий уровень звукового давления, непрерывная работа, стабильный тон |
| Автомобильная электроника | Индикаторы, напоминания, оповещения о парковке | 12 В, широкий температурный диапазон |
| Медицинские приборы | Сигнализация и отзывы пользователей | Стабильный результат от партии к партии, документированное качество |
| Промышленный контроль | Сигналы тревоги о неисправностях и процессах | 24 В, высокий уровень звукового давления в шумной обстановке |
| Потребительские продукты и продукты Интернета вещей | Уведомления и сигналы сопряжения | 3 В, небольшой размер, низкий ток |
Выбор начинается с имеющегося у вас источника питания, а затем переходит к акустике и механике самого зуммера. Ответьте на эти пять вопросов, и короткий список звонков обычно сужается до двух или трех частей.
В таблице ниже перечислены типичные модели магнитных активных зуммеров от Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) со значениями, взятыми из наших собственных спецификаций. Обратите внимание, что одно и то же механическое семейство — 9,0 × 5,5 мм, 9,0 × 4,2 мм или 12,0 × 9,5 мм — предлагается для нескольких напряжений, что позволяет платформе перемещаться между рельсами без изменения площади зуммера или расположения платы.
| Модель | Тип | Номинальное напряжение | Резонансная частота. | Мин. СПЛ | Текущий | Размеры (мм) | Темп. Диапазон |
|---|---|---|---|---|---|---|---|

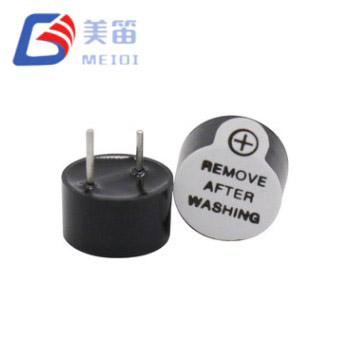

| HNB09A03 | Магнитный активный | 3 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ9,0 × 5,5 | от −20 до +70 °С |
| HNB09A05 | Магнитный активный | 5 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ9,0 × 5,5 | от −20 до +70 °С |
| HNB09A12 | Магнитный активный | 12 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ9,0 × 5,5 | от −20 до +70 °С |
| ХНТ-9042-03 | Магнитный активный | 3 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ9,0 × 4,2 | от −20 до +70 °С |
| ХНТ-9042-05 | Магнитный активный | 5 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ9,0 × 4,2 | от −20 до +70 °С |
| ХМБ1275-05Б | Магнитный активный | 5 В постоянного тока | 2700 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ12,0 × 7,5 | от −20 до +70 °С |
| ТМБ12А03 | Магнитный активный | 3 В постоянного тока | 2400 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ12,0 × 9,5 | от −20 до +70 °С |
| ТМБ12А05 | Магнитный активный | 5 В постоянного тока | 2400 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | Φ12,0 × 9,5 | от −20 до +70 °С |
| ТМБ12А12 | Магнитный активный | 12 В постоянного тока | 2700 ± 300 Гц | ≥ 88 дБ | ≤ 30 мА | Φ12,0 × 9,5 | от −20 до +70 °С |
| ТМБ12А24 | Магнитный активный | 24 В постоянного тока | 2400 ± 300 Гц | ≥ 90 дБ | ≤ 30 мА | Φ12,0 × 9,5 | от −20 до +70 °С |

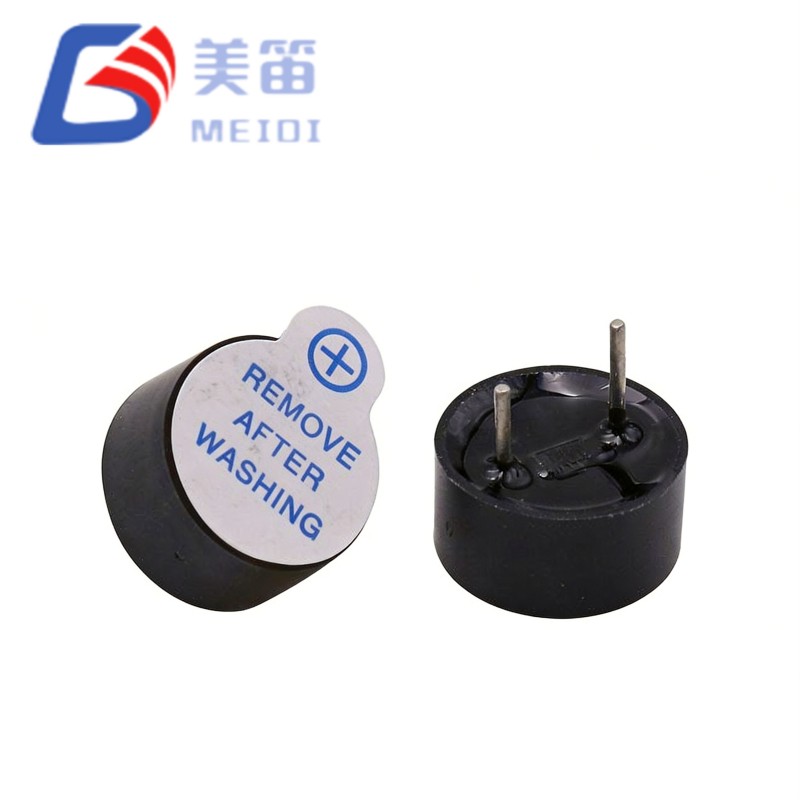

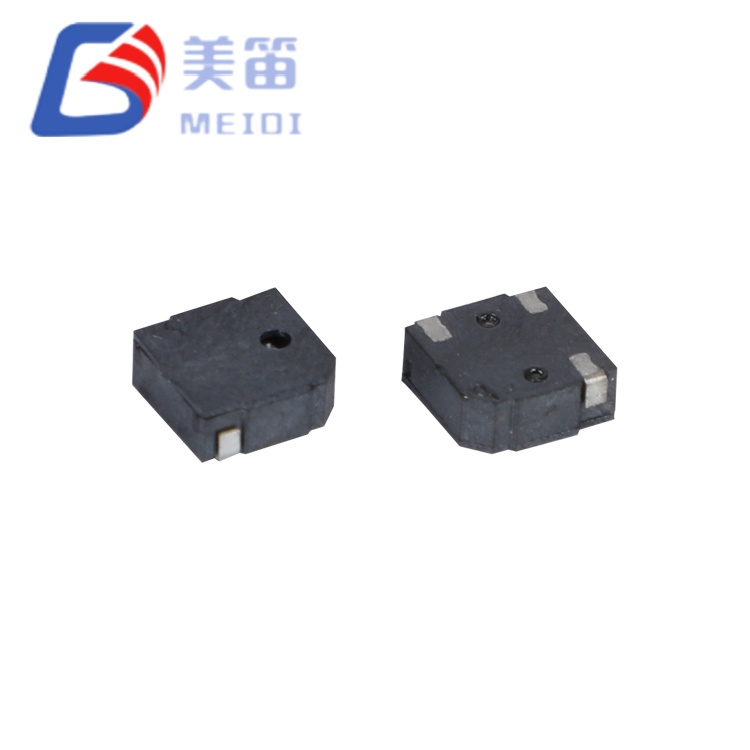

| МЛТ-9650Y-5В | SMD магнитный активный | 5 В постоянного тока | 3000 ± 300 Гц | ≥ 85 дБ | ≤ 30 мА | 9,6 × 9,6 × 5,0 | от −30 до +70 °С |
Два зуммера выглядят одинаково и часто устанавливаются рядом, но они задают совершенно разные вопросы от главной цепи. Приведенное ниже сравнение решает большинство ошибок при поиске.
| Область сравнения | Магнитный активный зуммер | Магнитный пассивный зуммер |
|---|---|---|
| Требования к приводу | Только источник постоянного тока — генератор внутренний | Внешний прямоугольный сигнал или ШИМ от хоста |
| Гибкость тона | Фиксированный одиночный тон | Любой тон, рисунок или мелодия, которую может генерировать прошивка. |
| Стоимость прошивки и оборудования | Самый низкий — одна коммутируемая линия | Требуется канал таймера и код драйвера. |
| Текущий розыгрыш | Около 30 мА при номинальном напряжении | Аналогично, но только во время движения |
| Типичное использование | Простые сигналы тревоги, подтверждения, индикаторы состояния | Градуированные оповещения, многотональные и музыкальные сигналы |
Магнитный активный зуммер также стоит сравнить с пьезо-маршрутом, прежде чем конструкция будет заморожена. Пьезозуммеры потребляют меньший ток и подходят для конструкции батарей, но керамический элемент представляет для драйвера статическую емкость и требует управляемой формы сигнала, поэтому это совершенно другая задача проектирования. Если на плате нет запасного выхода ШИМ и краткое описание — просто «подать звуковой сигнал, когда это произойдет», активный магнитный зуммер обычно является наименее дорогим ответом на простое требование оповещения.
В двух таблицах данных может быть заявлено 85 дБ и описаны совершенно разные зуммеры. Без напряжения возбуждения и расстояния измерения уровень звукового давления несопоставим: 85 дБ на расстоянии 10 см и 85 дБ на расстоянии 30 см — это не одно и то же. Спросите у каждого поставщика одни и те же три цифры, а затем оцените их вместе. То же самое относится и к частоте: магнитный активный зуммер, указанный на частоте «2–4 кГц» без резонансной точки, ничего не говорит вам о том, где он на самом деле громче.
Вторая распространенная ошибка – одобрение зуммера на открытом воздухе. Корпус, прокладка и передняя панель легко снимают от 5 до 10 дБ, а деталь, прошедшая на стенде, может выйти из строя в изделии. Прежде чем заблокировать конструкцию, проверьте магнитный активный зуммер внутри конечного корпуса при самом низком напряжении питания, которое может видеть продукт.
| Ошибка | Сколько это стоит | Что делать вместо этого |
|---|---|---|
| Напряжение выбрано по привычке, а не по рейке | Тихий или бесшумный зуммер в поле | Убедитесь, что рельс на клеммах зуммера находится под нагрузкой. |
| Уровень звукового давления сравнивается без учета расстояния | Более слабое предупреждение, чем указано в таблице данных. | Запрашивайте расстояние, напряжение и форму сигнала для каждой цифры |
| Образец утвержден вне корпуса | Потеря от 5 до 10 дБ при производстве | Послушайте зуммер внутри готового корпуса. |
| Текущий бюджет не проверен | Провалы или транзистор горячего переключения | Запланируйте около 30 мА и выберите соответствующий размер переключателя. |
| Изменение тона требуется после обработки | Второй квалификационный цикл | Решите, активный или пассивный, прежде чем раскладывать доску. |
Для большинства экспортных рынков документация, установленная за зуммером, невелика и не подлежит обсуждению, и она имеет такое же значение, как и акустика. Базовыми показателями для поставщика магнитных активных зуммеров являются:
Сертификат свидетельствует о существовании системы, а не о том, что текущая партия была измерена. Что отличает квалифицированного поставщика магнитных активных зуммеров от просто сертифицированного, так это рутина на стороне линии: проходит ли каждая партия акустическое тестирование, записывается ли результат и сохраняется ли бракованная партия. Попросите протокол исходящей проверки последней партии — ответ расскажет вам больше, чем просто отсканированный сертификат.
MEIDI разрабатывает и производит электромагнитные зуммеры для различных требований к напряжению, методам монтажа и условиям применения. Каждый зуммер покидает завод с акустическими испытаниями и поддерживает индивидуальные работы по электрическим характеристикам, акустической мощности и механической конструкции.
Обычно не напрямую. Магнитный активный зуммер потребляет около 30 мА при номинальном напряжении, что больше, чем может обеспечить обычный GPIO, поэтому используйте небольшой транзистор или MOSFET в качестве переключателя и питайте зуммер от шины. Затем управляющий сигнал просто включается или выключается — форма волны не требуется.
Причин две, и обе общие. Корпус глушит и блокирует путь звука, стоимость которого обычно составляет от 5 до 10 дБ, а напряжение питания может быть ниже номинального. Измерьте уровень звукового давления внутри корпуса, а не на открытом воздухе, и убедитесь, что направляющая на клеммах зуммера находится под нагрузкой.
Магнитный активный зуммер использует катушку, магнит и диафрагму и работает от обычного постоянного тока со встроенным генератором, потребляя примерно 30 мА и выдавая полный, округлый тон. В пьезозуммере используется керамический элемент, он потребляет гораздо меньший ток и тоньше, но ему требуется управляемая форма сигнала, и он представляет собой емкостную нагрузку. Выбирайте магнитный, если вам нужен самый простой привод; выбирайте пьезоэлектрический, когда мощность и высота являются ограничениями.
Нет — генератор закреплен внутри корпуса, поэтому высота звука задается на заводе. Если вам нужны разные мелодии, градуированные оповещения или мелодия, укажитемагнитный пассивный зуммери вместо этого управляйте им от главной цепи.
Да.SMD магнитный активный зуммерлинейка создана для пайки оплавлением, включая такие детали, как MLT-9650Y-5V размером 9,6 × 9,6 × 5,0 мм. Уточните профиль оплавления у поставщика, поскольку диафрагма и корпус должны выдерживать пиковую температуру.
Магнитные активные зуммеры из каталога обычно выпускаются в версиях на 3 В, 5 В, 12 В и 24 В, часто в пределах одного и того же механического семейства - например, серия 12,0 × 9,5 мм охватывает все четыре. Это позволяет одной компоновке платы обслуживать несколько линий питания.
Магнитные активные зуммеры по каталогу обычно достигают уровня от 85 до 90 дБ, что соответствует индикаторам панели, приборам и подтверждениям. Если окружающая среда шумная или оповещение должно распространяться по комнате,звуковой сигнал тревогиВместо этого подходящей категорией является уровень шума 95 дБ или выше. Решите это на основе установки, а не только на основе таблицы данных.
Часто да. Несколько механических семейств в каталоге, включая серию 12,0 × 9,5 мм, предлагаются на 3 В, 5 В, 12 В и 24 В одинаковой конструкции. Это позволяет одной компоновке платы обслуживать несколько вариантов продукта и поддерживать единый сертифицированный магнитный активный зуммер на всей платформе.
Стандартные модели обычно начинаются от 1000 штук с бесплатными образцами для оценки. Заказные запросы на напряжение, частоту или корпус требуют более высокого минимального заказа, поскольку необходимо настроить инструменты и провести акустическую проверку. Срок выполнения зависит от сезона, поэтому уточняйте его на этапе запроса, а не на этапе заказа.
