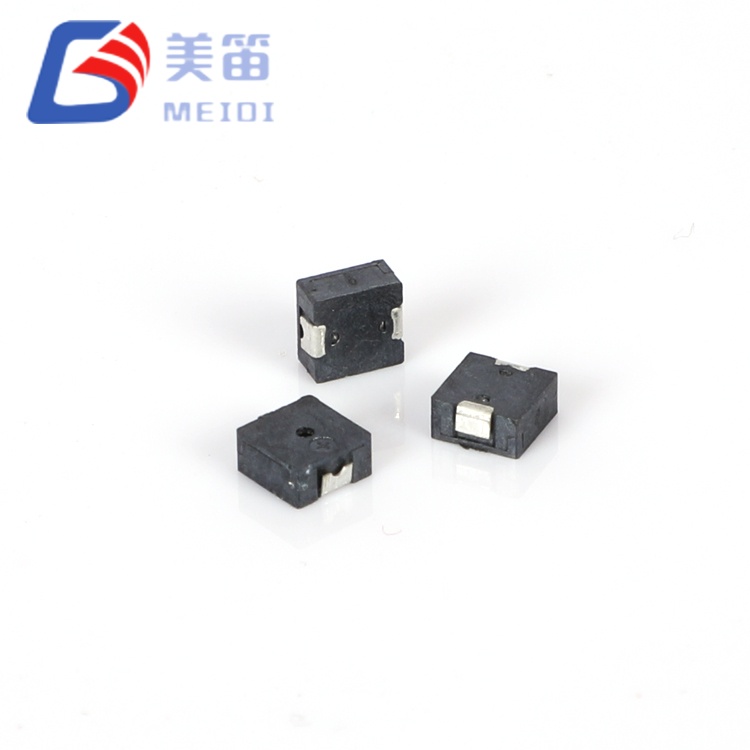

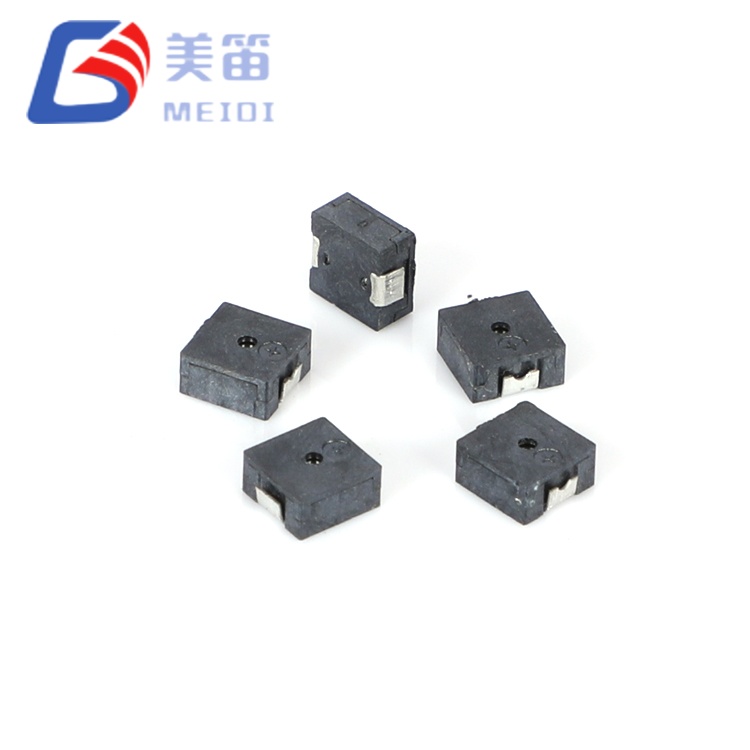

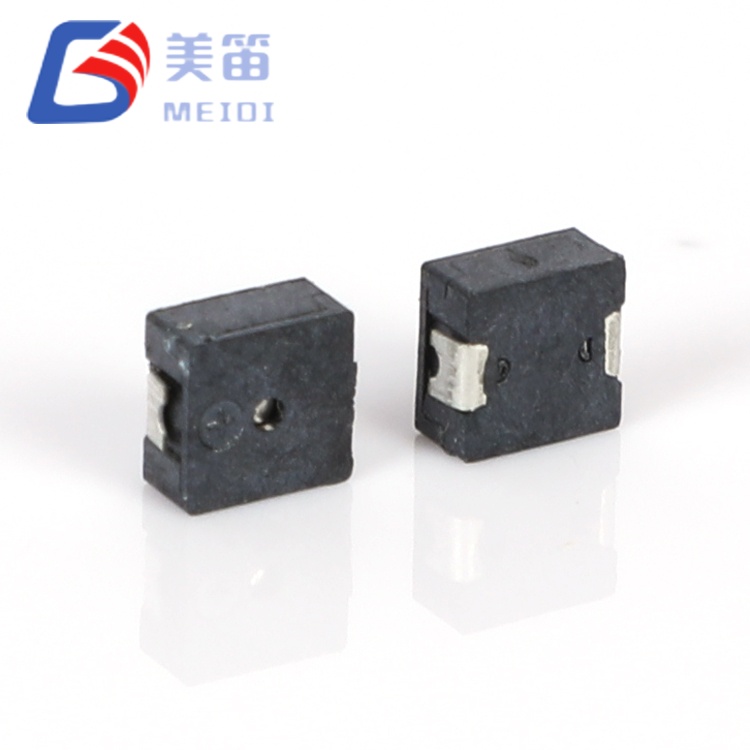

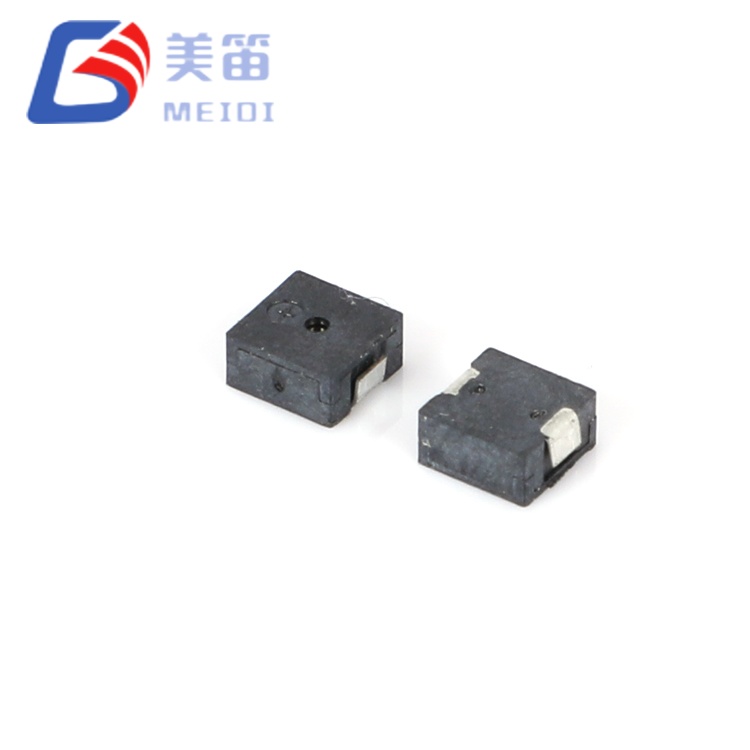

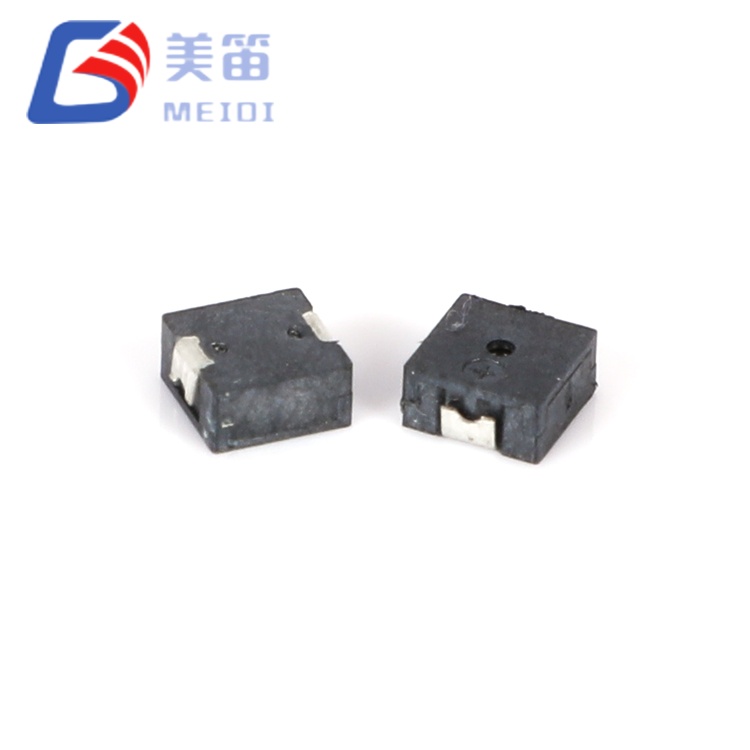

MLT‑4020H — это магнитный пассивный зуммер SMD размером 4*4*2 мм, разработанный для сборок печатных плат высокой плотности, где важен каждый квадратный миллиметр. Благодаря импедансу катушки 12 ± 3 Ом и резонансной частоте 4000 ± 300 Гц этот компонент обеспечивает минимальный уровень звукового давления 65 дБ на расстоянии 10 см при возбуждении прямоугольными импульсами 3,0 В, потребляя при этом не более 80 мА — комбинация, которая делает его подходящим для носимых устройств с батарейным питанием, датчиков Интернета вещей и портативных медицинских инструментов.
Изготовленный на сертифицированном по стандарту ISO-9001 предприятии MEIDI, MLT-4020H использует автоматизированные процессы намотки, сборки и испытаний, которые обеспечивают стабильные электрические и акустические характеристики в любых объемах производства. Черный корпус LCP выдерживает стандартные бессвинцовые профили оплавления с максимальной температурой 255°C, что обеспечивает плавную интеграцию в сборочные линии SMT. Каждое устройство подвергается 100% проверке импеданса и частоты, при этом данные выборочной партии подтверждают, что уровни звукового давления постоянно превышают 75 дБ, что обеспечивает существенный запас по сравнению с минимальными спецификациями.
Магнитный пассивный зуммер SMD размером 4*4*2 мм представляет собой пассивный электромагнитный зуммер, которому требуется внешний управляющий сигнал переменного тока (обычно прямоугольная волна 4 кГц или выход ШИМ от микроконтроллера) для генерации звуковых предупреждений. Эта архитектура дает разработчикам полный контроль над частотой тонов, рабочим циклом и последовательностями шаблонов, обеспечивая оповещения с кодировкой приоритета, генерацию мелодий и модуляцию громкости посредством простых программных настроек.
Резонансная частота 4 кГц попадает в диапазон 2–4 кГц, где достигается пик слуховой чувствительности человека, гарантируя, что даже скромные уровни звукового давления будут ощутимы в типичных помещениях. Сопротивление катушки 12 Ом выбрано намеренно, чтобы обеспечить прямое управление от стандартных выводов GPIO MCU 3,3 В и 5 В, что устраняет необходимость во внешних транзисторных буферах или специальных микросхемах драйверов во многих приложениях - при условии, что вывод может генерировать пиковый ток ≤80 мА.
Сверхкомпактная площадь основания 4,0×4,0 мм и высота профиля 2,0 мм оптимизированы для компоновки печатных плат с высокой плотностью размещения, где вертикальный зазор ограничен. Масса компонента, составляющая всего 0,1 г, обеспечивает незначительную инерционную нагрузку, что делает его пригодным для портативных и носимых устройств, подверженных ударам и вибрации. Корпус LCP обеспечивает стабильность размеров во всем рабочем диапазоне от -20°C до +70°C и выдерживает термические нагрузки при пайке оплавлением без деформации или акустического ухудшения.
Сверхминиатюрный форм-фактор SMD — 4,0×4,0×2,0 мм обеспечивает интеграцию в конструкции с ограниченным пространством без ущерба для акустических характеристик.
Оптимизированная резонансная частота 4 кГц – сосредоточена в самом чувствительном диапазоне человеческого уха для максимальной воспринимаемой громкости при минимальном потреблении энергии.
Катушка с низким импедансом (12±3 Ом) – обеспечивает прямое управление от низковольтных выходов микроконтроллера, снижая стоимость спецификации и сложность схемы.
Широкий рабочий диапазон 2–4 В — совместим с одноэлементными литий-ионными источниками питания, батареями типа «таблетка» 3 В и стандартными блоками питания с логической шиной 3,3 В.
Высокотемпературный корпус LCP – выдерживает профили пайки оплавлением до 255°C и сохраняет стабильность размеров в рабочем диапазоне от -20°C до +70°C
Совместимость с пайкой оплавлением и волновой пайкой — поддерживает автоматическую сборку SMT с использованием до 3 проходов оплавления, обеспечивая гибкость производства.
| Параметр | Ценить |
| Тип продукта | Электромагнитный пассивный зуммер SMD |
| Номинальное напряжение | 3,0 В (размах) |
| Рабочее напряжение | 2–4 В (o‑p) |
| Звуковой выход на расстоянии 10 см | ≥ 65 дБ |
| Рабочий ток | ≤ 80 мА |
| Резонансная частота | 4000 ± 300 Гц |
| Сопротивление катушки | 12 ± 3 Ом |
| Рабочая температура | -20 °С ~ +70 °С |
| Температура хранения | -30 °С ~ +80 °С |

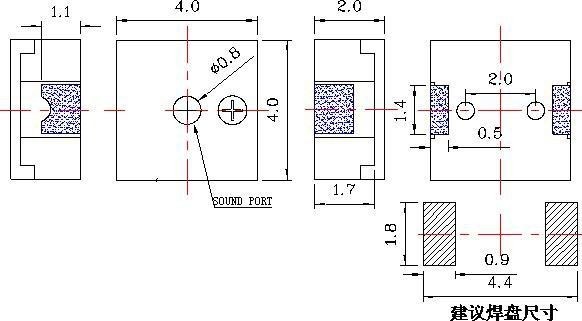

| Размеры (Д × Ш × В) | 4,0 × 4,0 × 2,0 мм |
| Масса | 0,1 г |
| Материал корпуса | Черный ЛКП |

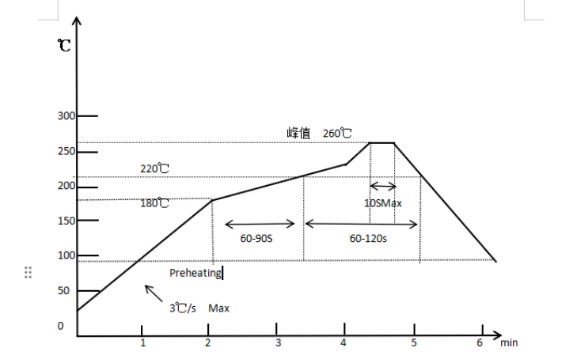

| Метод пайки (рекомендуется) | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. |
Носимые мониторы здоровья — напоминания о приеме лекарств и оповещения о статусе в компактных фитнес-трекерах и умных часах, где площадь печатной платы крайне ограничена.
Сенсорные узлы Интернета вещей — акустическая обратная связь малой мощности для мониторинга окружающей среды, интеллектуального сельского хозяйства и устройств отслеживания активов, работающих от монетоприемников или сбора энергии.
Портативные медицинские устройства – звуковые сигналы подтверждения в глюкометрах, пульсоксиметрах и портативных диагностических приборах, требующие компактных и надежных звуковых индикаторов.
Управление умным домом — обратная связь при нажатии кнопок и уведомления о тревогах в термостатах, интеллектуальных переключателях и клавиатурах безопасности в условиях ограниченного пространства.
Аксессуары для бытовой электроники — оповещения о состоянии зарядки и подключении в чехлах для наушников TWS, блоках питания и метках Bluetooth.
Легкие промышленные портативные устройства — подтверждение сканирования и оповещения об ошибках в компактных сканерах штрих-кодов, портативных считывателях RFID и мобильных терминалах сбора данных, работающих в контролируемых помещениях.
MLT‑4020H обеспечивает измеренный уровень звукового давления 75,6–79,7 дБ (данные выборки партии), что существенно превышает минимальную спецификацию в 65 дБ. Такие характеристики, достигаемые при занимаемой площади 4 мм и высоте 2 мм, являются результатом оптимизации обмотки катушки, конструкции магнитной цепи и настройки диафрагмы. При весе 0,1 г компонент добавляет незначительную массу к печатной плате, что является важным фактором для носимых и портативных устройств, где баланс веса строго контролируется.
Сопротивление катушки 12 Ом выбрано для обеспечения прямого управления от стандартных контактов GPIO без внешней буферизации при условии, что контакт может генерировать пиковый ток ≤80 мА — возможность, общая для многих ARM Cortex-M и других микроконтроллеров с низким энергопотреблением. Для конструкций, работающих при напряжении 3,3 В, зуммер остается в рабочем диапазоне 2–4 В, обеспечивая примерно 85% уровня звукового давления 3,0 В при несколько меньшем токе. Такая эластичность напряжения упрощает конструкцию источника питания, поскольку один и тот же компонент может использоваться в разных вариантах продукта с разными логическими напряжениями.
Для проектировщиков, которым необходимо соблюдать жесткие акустические характеристики в условиях ограниченного пространства, MLT-4020H представляет собой проверенное решение с полной отслеживаемостью производства, документированными данными испытаний и совместимостью со стандартными процессами сборки SMT.

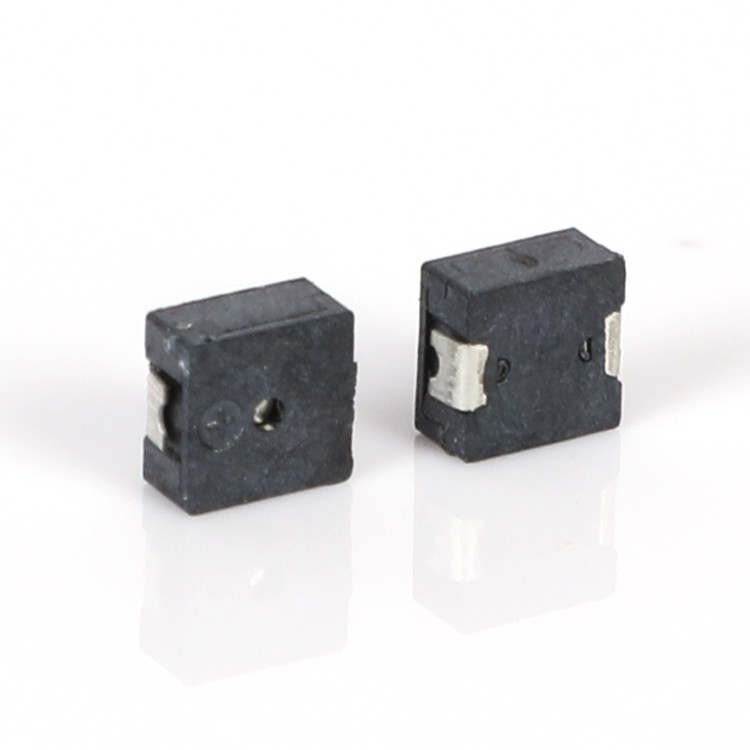

Компания MEIDI производит MLT‑4020H на специализированных линиях сборки SMD с автоматической намоткой катушек, пайкой и акустической настройкой. На нашем предприятии в Цзянсу управление качеством осуществляется по стандарту ISO 9001:2015, с контролем производственного процесса на каждом этапе производства – от проверки материалов до окончательного функционального тестирования.
Каждая партия продукции проходит комплексные квалификационные испытания:
Акустическая проверка – измерение 100% уровня звукового давления при номинальном напряжении; данные выборочной партии показывают 75,6–79,7 дБ, что постоянно выше минимума в 65 дБ.
Стабильность частоты – статистическая выборка при 4000Гц ±300Гц; типичный диапазон измерений 3950–4050 Гц
Проверка сопротивления катушки – проверка 12±3 Ом; измеренные значения обычно 11,2–12,8 Ом
Высокотемпературное хранение – 48 часов при +80±2℃; полное восстановление параметров после 2-часовой стабилизации окружающей среды
Низкотемпературное хранение – 48 часов при -30±2℃; проверенная активация при напряжении минимум 2В
Цикл термошока — 5 циклов от -30 ℃ до +80 ℃ с 30-минутной выдержкой на каждый крайний случай.
Проверка механической нагрузки – синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, суммарно 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара)
Устойчивость к влажности – 48 часов при 50±5℃ и относительной влажности 90–95% с последующим 2-часовым восстановлением и определением электрических характеристик.
Термостойкость припоя — 250 ± 5 ℃ в течение 10 ± 0,5 секунды с зазором между корпусом и пайкой 2,0 мм, проверка целостности корпуса LCP.
Все компоненты соответствуют требованиям RoHS и REACH. Маркировка кода партии на корпусе позволяет полностью отслеживать дату производства, протоколы испытаний и партию материала.
Вопрос 1. Требуется ли для MLT‑4020H внешний драйвер?
Да. Будучи пассивным электромагнитным зуммером, для генерации звука ему требуется внешний сигнал переменного тока – обычно прямоугольная волна 4 кГц или ШИМ. Подача постоянного напряжения сама по себе не приведет к созданию звукового сигнала. Для управления этим устройством достаточно стандартного GPIO микроконтроллера с возможностью ШИМ, при условии, что он может генерировать пиковый ток не менее 80 мА. Для проектов с ограниченным количеством GPIO можно добавить небольшой буфер NPN-транзистора для обработки текущей нагрузки.
В2: Какое рекомендуемое напряжение питания и формат сигнала?
Номинальное напряжение составляет 3,0 В (размах до пика), рабочий диапазон — 2–4 В. Прямоугольный сигнал частотой 4 кГц при напряжении 3,0 В обеспечивает оптимальную выходную мощность звука. Импеданс 12±3 Ом обеспечивает прямое управление от большинства выводов микроконтроллера 3,3 В без дополнительного усиления при условии, что вывод может выдавать ток ≤80 мА. Для систем с напряжением 5 В рекомендуется использовать последовательный резистор (47–100 Ом) для ограничения тока и предотвращения перегрева, поскольку зуммер не рассчитан на непрерывную работу с напряжением 5 В.
Вопрос 3. Совместим ли MLT‑4020H со стандартными процессами оплавления SMT?
Да. Черный корпус LCP рассчитан на пайку оплавлением при пиковой температуре 255±5°C в течение 3 секунд, с этапом предварительного нагрева до 180°C продолжительностью 40–70 секунд. Допускается до 3 циклов оплавления без ухудшения производительности. Для пайки волной параметры — 260°C в течение 4–6 секунд. Также поддерживается ручная пайка при температуре 360°C в течение 2–5 секунд. Всегда соблюдайте рекомендуемые температурные профили, чтобы избежать деформации корпуса или внутренних повреждений.
В4: Можно ли регулировать частоту звука или она фиксирована на уровне 4 кГц?
Хотя резонансная частота механически настроена на 4000±300 Гц для достижения максимального звукового давления, зуммер будет реагировать на сигналы возбуждения в более широком диапазоне частот. Однако выходной звук значительно снижается при удалении от резонанса — отклонение примерно 6 дБ на октаву. Для приложений с переменным тоном рекомендуется частотная модуляция около 4 кГц (например, 3,5–4,5 кГц) для поддержания адекватного уровня звукового давления при одновременном достижении тональных изменений.
В5: Доступны ли индивидуальные спецификации для заказов OEM?
Да. MEIDI поддерживает настройку OEM/ODM для оптовых заказов. Опции включают альтернативные резонансные частоты (в пределах 2–6 кГц), пользовательские значения импеданса, специальные цвета корпуса и модифицированные конфигурации акустических портов. Время выполнения заказа и минимальный объем заказа зависят от объема индивидуальной настройки. Свяжитесь с нашим отделом продаж, чтобы обсудить ваши конкретные требования, и мы предоставим технико-экономическое обоснование и предложение.
Вопрос 6: Каков ожидаемый срок службы при непрерывной работе при напряжении 3 В?
Указанный срок службы составляет 96 часов при температуре 25±10°C и прямоугольной волне с резонансной частотой 1/2 рабочего цикла. Для приложений с непрерывным тональным сигналом MEIDI рекомендует ограничить рабочий цикл до 50 % или внедрить прерывистую схему оповещения (например, 1 секунда включена, 3 секунды выключена), чтобы уменьшить нагрев катушки и продлить срок службы компонентов. Свяжитесь с нашей командой инженеров для получения оценки срока службы в конкретных условиях эксплуатации.
Для получения технических паспортов, эталонных проектов, примеров схем драйверов или оптовых цен обращайтесь в службу технической поддержки MEIDI. Мы предлагаем бесплатные инженерные образцы для соответствующих проектов и обеспечиваем оперативную помощь в применении для оптимизации вашей интеграции.
Наша команда разработчиков приложений обычно отвечает в течение одного рабочего дня, предоставляя рекомендации по размеру печатной платы, рекомендации по профилю перекомпоновки и поддержку проектирования в соответствии с вашими конкретными требованиями к продукту.
