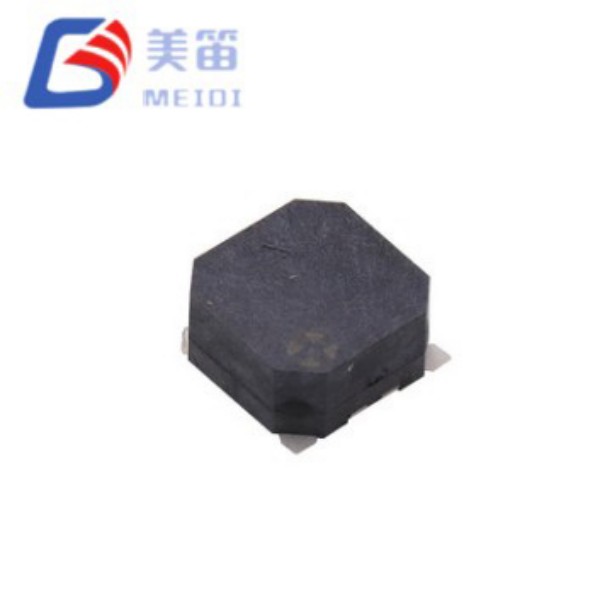

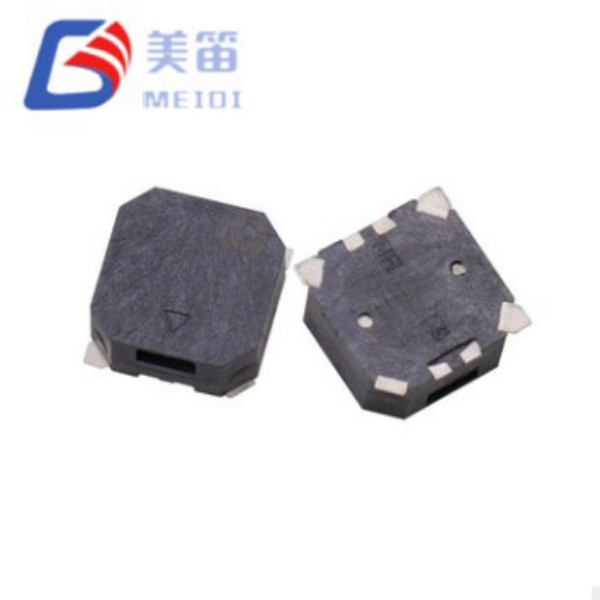

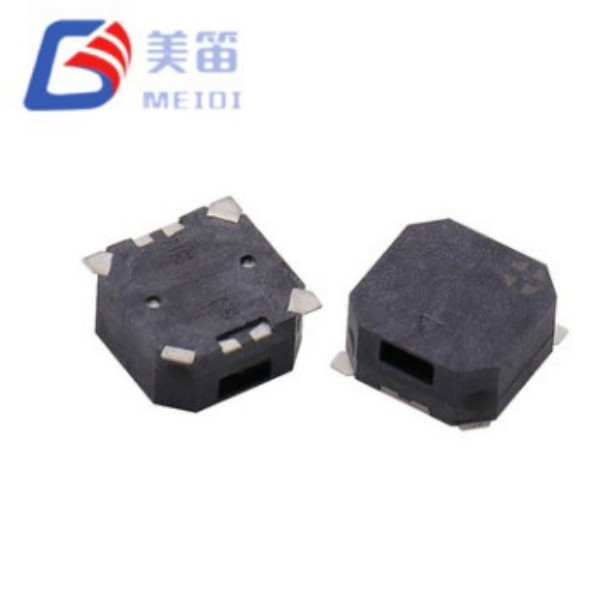

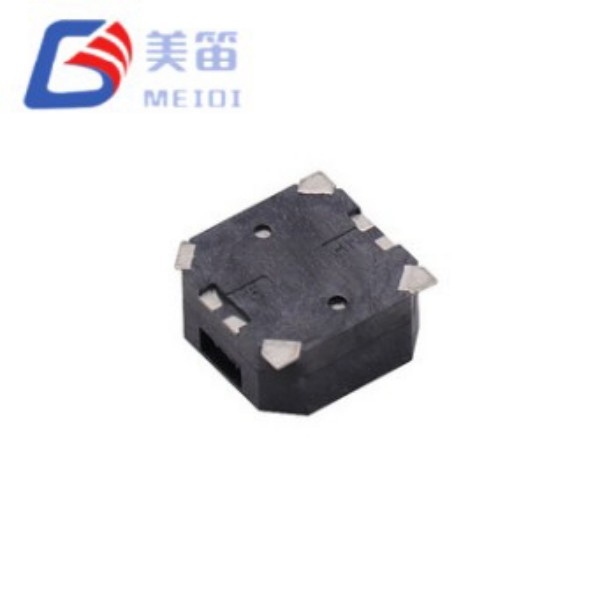

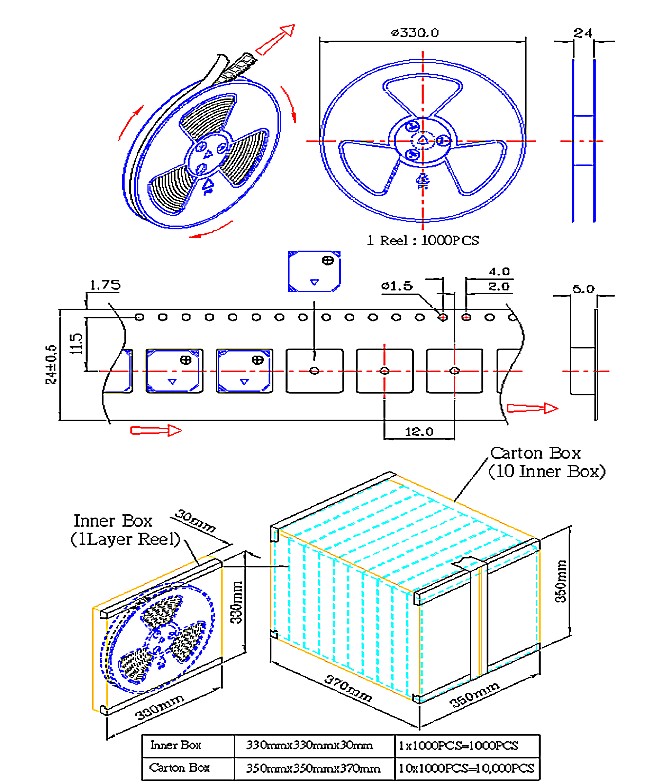

Магнитный пассивный зуммер SMD 8,5*8,5*4 мм

Серия MLT-8540 состоит из двух электромагнитных пассивных зуммеров, имеющих идентичную площадь для поверхностного монтажа размером 8,5×8,5×4,0 мм, отличающихся сопротивлением катушки и номинальным напряжением: вариант 16 Ом (MLT-8540-16R) для систем с напряжением 2,5–4,5 В и вариант 32 Ом (MLT-8540-32R) для шин 4,5–6,5 В. Эта унифицированная механическая платформа позволяет инженерам оценивать обе архитектуры приводов без изменения компоновки печатной платы, что упрощает создание прототипов и масштабирование платформы для семейств продуктов с различным напряжением питания.

Оба варианта, изготовленные на заводе MEIDI в Цзянсу, сертифицированном по стандарту ISO-9001, имеют высоту внутренней полости 4,0 мм (самую высокую в классе занимаемой площади 8,5 мм) и оптимизируют резонанс Гельмгольца на частоте 2700 Гц для улучшения проникновения низких частот. Проверка выборочной партии подтверждает значения звукового давления в диапазоне от 91,2 дБ до 99,3 дБ, что существенно превышает минимум в 85 дБ. Черный корпус LCP поддерживает бессвинцовое оплавление при температуре 255°C и работает при температуре от -30°C до +70°C, с возможностью хранения от -40°C до +85°C.

Двухимпедансная архитектура – ​​практические преимущества

Магнитный пассивный зуммер для поверхностного монтажа размером 8,5*8,5*4 мм представляет собой эффективную стратегию закупок, редко доступную в линейках зуммеров для поверхностного монтажа. Вместо того, чтобы заставлять инженеров выбирать один импеданс и принимать любой диапазон напряжения, который он предполагает, эта серия предлагает две проверенные электрические конфигурации на одной механической основе. Этот подход дает три практических преимущества:

Гибкость прототипирования — на ранних стадиях разработки команды могут оценить варианты с сопротивлением 16 Ом и 32 Ом на идентичных макетах печатных плат без пересмотра геометрии контактных площадок, защитных зон или акустических моделей корпуса. Высота 4,0 мм и занимаемая площадь 8,5 мм остаются неизменными; изменяются только схема привода и позиция спецификации.

Масштабируемость платформы — семейство продуктов, включающее портативные устройства с питанием от USB 3,3 В и модули, устанавливаемые на транспортном средстве с напряжением 5 В, может использовать одну механическую модель зуммера, что упрощает управление цепочкой поставок, сокращает количество артикулов и консолидирует усилия по квалификации надежности.

Эффективность с оптимизацией по напряжению — вариант с сопротивлением 16 Ом потребляет ≤100 мА при напряжении 3,6 В, что подходит для конструкций с ограниченным питанием от батареи; вариант с сопротивлением 32 Ом потребляет ≤80 мА при напряжении 5 В, что снижает потери I²R при длинных кабелях и минимизирует тепловую нагрузку на транзисторы управления в герметичных корпусах. Оба достигают сопоставимой акустической мощности благодаря идентичной геометрии диафрагмы и полости – разница в импедансе является оптимизацией на уровне системы, а не акустическим компромиссом.

Ключевые атрибуты

Унифицированная платформа с двойным импедансом — варианты 16 Ом и 32 Ом из идентичного корпуса размером 8,5 × 8,5 × 4,0 мм, что исключает механическую переработку при оценке архитектур напряжения управления.

Максимальная высота резонатора SMT — внутренний объем 4,0 мм оптимизирует эффективность резонанса Гельмгольца на частоте 2,7 кГц, обеспечивая более высокий уровень звукового давления, чем альтернативы с диаметром 3,0 мм равной занимаемой площади.

Измеренный выходной сигнал 91,2–99,3 дБ — эмпирические характеристики значительно превышают спецификации ≥85 дБ, обеспечивая значительный акустический запас для шумной среды.

Сопряжение импедансов с оптимизацией по напряжению — 16 Ом для литий-ионных/логических систем с напряжением 3,6 В и потреблением ≤ 100 мА; 32 Ом для промышленных/автомобильных шин 5 В с потреблением ≤ 80 мА

Расширенный рабочий диапазон от -30°C до +70°C — превосходит стандартные пределы потребительского уровня, поддерживает холодный запуск и эксплуатацию на открытом воздухе при воздействии солнечных лучей.

Черный корпус LCP, совместимый с пайкой – выдерживает пики оплавления 255±5°C и сохраняет размерную стабильность во всем температурном диапазоне.

Сценарии применения

Увеличенная высота резонатора и низкочастотный резонанс делают серию MLT-8540 особенно эффективной в средах, где окружающий шум маскирует высокочастотные сигналы тревоги. Типичные установки включают в себя:

Панели промышленной автоматизации – сигналы оповещения о неисправностях и завершения процесса в заводских цехах при постоянном шуме оборудования

Безопасность коммерческих зданий — оповещения о вторжениях и обратная связь по контролю доступа в вестибюлях, коридорах и парковках.

Системы оповещения в салоне автомобиля — напоминания о непристегнутых ремнях безопасности, звуковые сигналы состояния дверей и оповещения водителя в электрических архитектурах 12 В/24 В.

Наружное телекоммуникационное оборудование – звуковые сигналы состояния и индикаторы неисправностей в защищенных от атмосферных воздействий шкафах и корпусах, монтируемых на опоре.

Морские навигационные консоли – звуковые оповещения в оборудовании мостика и на внутренних панелях при ограниченной вентиляции и высокой влажности.

Мониторинг холодильных хранилищ — предупреждения о пороговых значениях температуры в логистических и складских помещениях холодовой цепи

Проверка производства и надежности

Компания MEIDI производит оба варианта MLT-8540 на специализированных линиях сборки SMD с автоматической намоткой катушек, пайкой и акустической калибровкой. Наше предприятие в Цзянсу сертифицировано по стандарту ISO 9001:2015, при этом на каждом этапе производства применяется статистический контроль процесса.

Каждая партия продукции проходит единые квалификационные испытания:

Электрические характеристики – 100% проверка сопротивления катушки, рабочего тока и резонансной частоты.

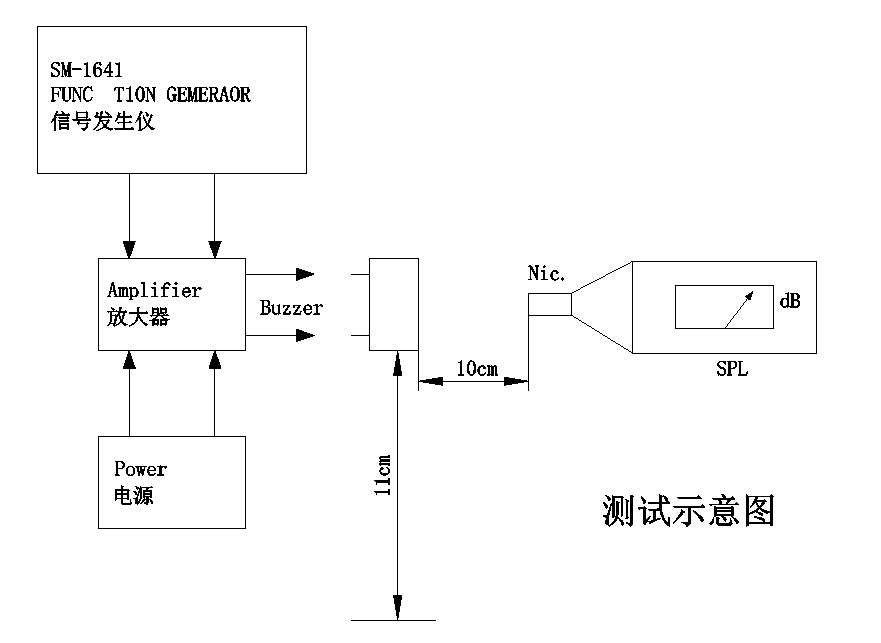

Акустическая проверка: статистические выборки подтверждают уровень звукового давления ≥85 дБ; результаты измерений постоянно превышают 91 дБ

Экологическая устойчивость – 48-часовое хранение при высокой температуре +80°C, 48-часовое хранение при низкой температуре -30°C и 5-цикловый термический удар (-30°C ↔ +80°C)

Механическое напряжение – синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, всего 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара).

Влагостойкость – 48 часов при 50°C и относительной влажности 95% с 2-часовым восстановлением и электрическими характеристиками.

Термостойкость припоя – 250°C в течение 10 секунд, зазор между корпусом и припоем 2,0 мм, а также соответствие профилю оплавления

Доступна документация о соответствии RoHS и REACH. Коды идентификации партии обеспечивают полную прослеживаемость даты производства, результатов испытаний и сертификатов на сырье.

Вопросы и ответы по интеграции

Вопрос 1: Как мне выбрать между вариантами 16 Ом и 32 Ом для моей системы?

Выбор зависит от доступного напряжения питания и текущего бюджета. Вариант 16 Ом (2,5–4,5 В) оптимизирован для логики 3,3 В, одноэлементных литий-ионных (3,0–4,2 В) и конструкций с питанием от USB, где возможно прямое управление MCU GPIO при достаточном токе на выводах. Вариант 32 Ом (4,5–6,5 В) предназначен для автомобильных аксессуаров 5 В, промышленных выходов ПЛК и систем с питанием PoE, где более высокое напряжение снижает потребление тока и потери в проводке. Оба варианта имеют одинаковые механические размеры и акустические характеристики; решение чисто электрическое.

Вопрос 2: Могут ли оба варианта управляться одним и тем же сигналом ШИМ от микроконтроллера?

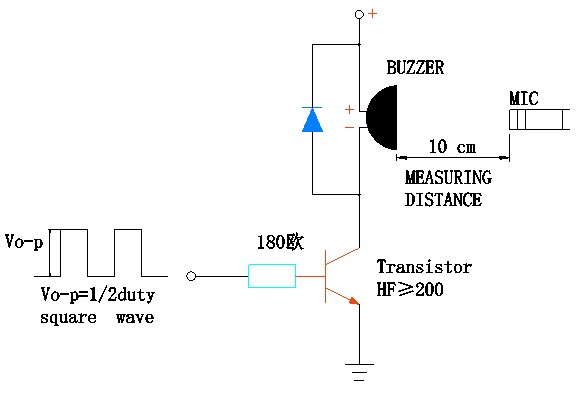

Да, оба принимают прямоугольный сигнал частотой 2700 Гц при соответствующем номинальном напряжении. Однако схема управления должна обеспечивать соответствующее напряжение и ток. Для варианта 16 Ом при напряжении 3,6 В требуется источник с током ≤100 мА; вариант 32 Ом при напряжении 5,0 В требует ≤80 мА. Вариант с напряжением 3,3 В для микроконтроллера на 3,3 В требует наличия транзистора со сдвигом уровня или полевого МОП-транзистора для достижения номинального напряжения 5 В. Оба микроконтроллера с напряжением 5 В могут управляться с помощью соответствующих базовых резисторов и обратноходовых диодов для защиты GPIO.

Вопрос 3: В чем преимущество высоты полости 4,0 мм по сравнению с альтернативами высотой 3,0 мм?

Увеличенный внутренний объем усиливает резонанс Гельмгольца на частоте 2700 Гц, улучшая акустическую эффективность и способствуя измерению высокого уровня звукового давления (91–99 дБ). Более высокий профиль также обеспечивает дополнительное пространство для отклонения диафрагмы, позволяя генерировать большее звуковое давление перед механическим ограничением. Хотя высота 4,0 мм требует большего зазора по оси Z, акустические преимущества делают ее предпочтительной для применений, где выходная мощность имеет решающее значение и доступно вертикальное пространство.

Вопрос 4. Подходит ли частота 2700 Гц для условий с высокочастотным окружающим шумом?

Частота 2700 Гц находится ниже доминирующего спектра многих двигателей, компрессоров и импульсных источников питания (обычно 3–8 кГц). Эта более низкая частота часто улучшает соотношение сигнал/шум в промышленных условиях, позволяя избежать полосы, в которой концентрируется шум оборудования. Для условий, в которых преобладает низкочастотный грохот (например, дизельные двигатели), более высокие частоты могут быть предпочтительнее — компания MEIDI предлагает альтернативные резонансные частоты для индивидуальной настройки OEM.

Вопрос 5. Можно ли использовать серию MLT‑8540 на открытом воздухе или в условиях высокой влажности?

Компоненты рассчитаны на работу при относительной влажности 90–95 % без конденсации в соответствии с испытанием на влагостойкость (48 часов при 50 °C/95 % относительной влажности). Они не герметичны и не должны подвергаться прямому воздействию влаги или погружению в воду. При использовании на открытом воздухе зуммер необходимо монтировать внутри корпуса со степенью защиты IP с акустическими отверстиями, обеспечивающими передачу звука и предотвращающими попадание воды. Компания MEIDI предлагает защитное покрытие в качестве индивидуального варианта для объемных заказов — свяжитесь с нашей командой инженеров, чтобы обсудить требования к защите от проникновения.

В6: Каков ожидаемый срок службы при непрерывной работе?

Стандартная квалификация включает 96 часов непрерывной работы при температуре 25°C и прямоугольном импульсе с коэффициентом заполнения 50%. Для приложений с неопределенным непрерывным тональным сигналом MEIDI рекомендует ограничить рабочий цикл до 50 % или внедрить прерывистые шаблоны оповещений (например, 1 секунда включена, 3 секунды выключена), чтобы уменьшить нагрев катушки и продлить срок службы. Данные испытаний увеличенного срока службы для конкретных условий эксплуатации предоставляются по запросу.
