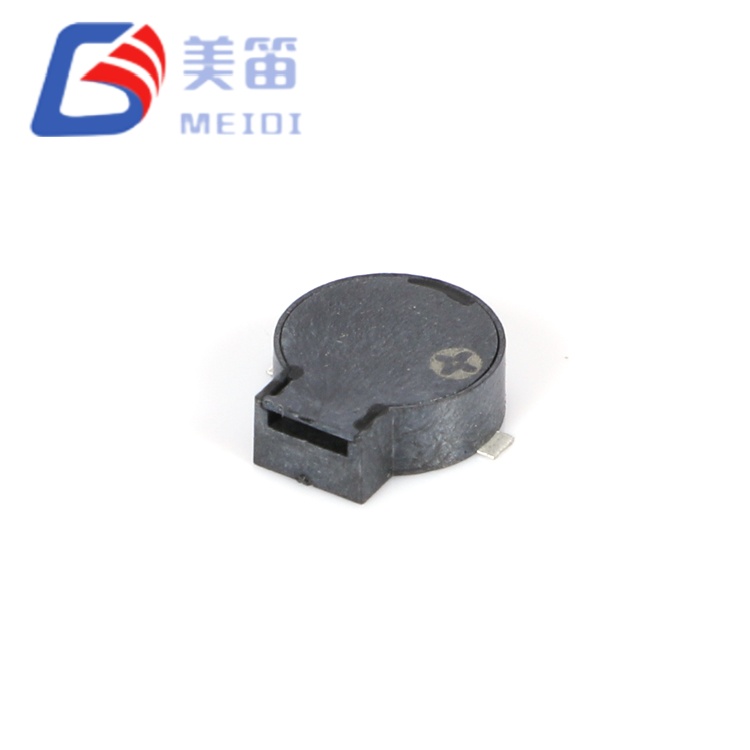

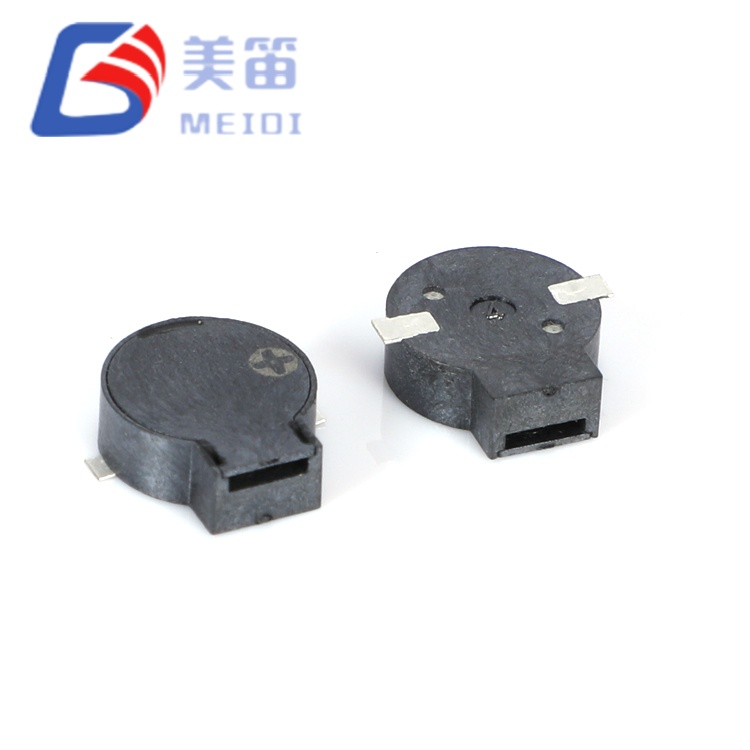

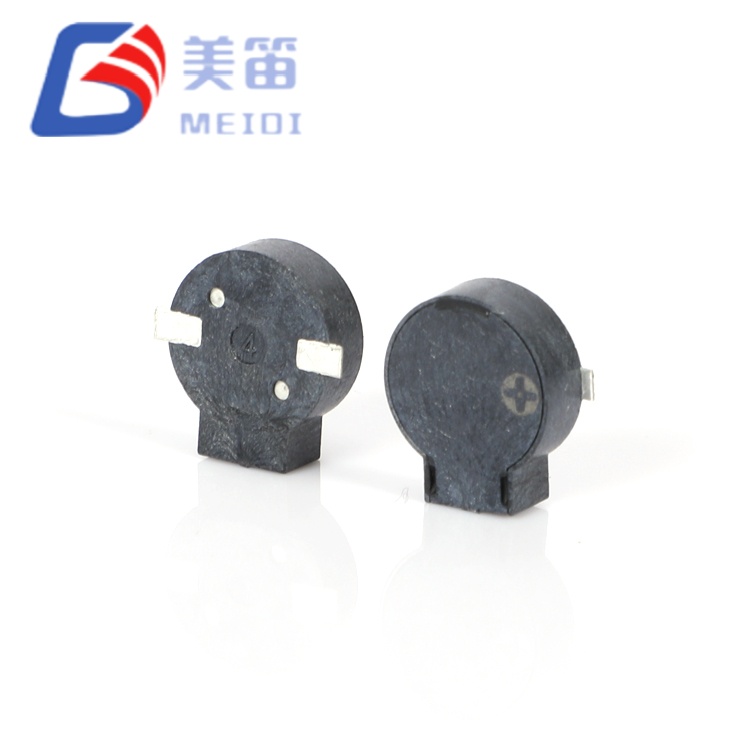

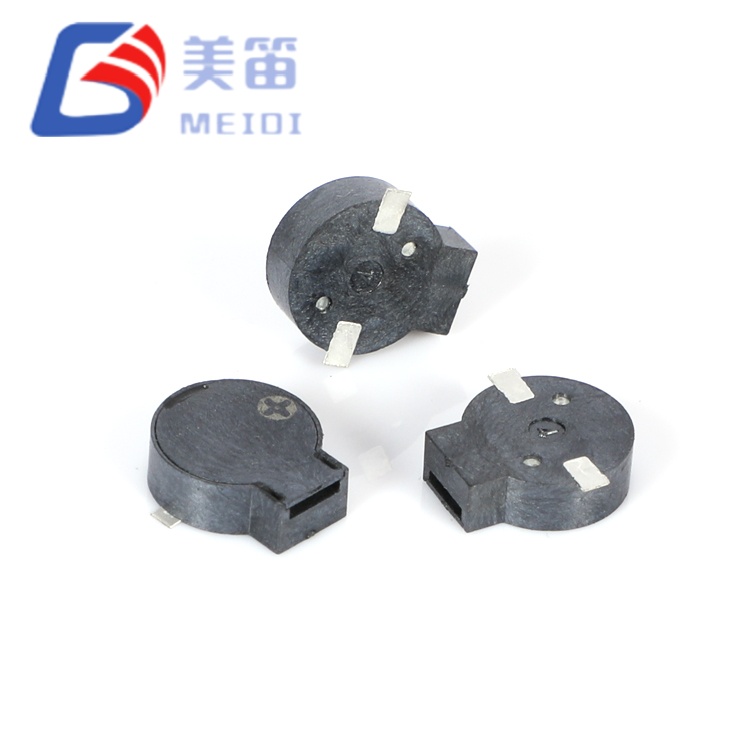

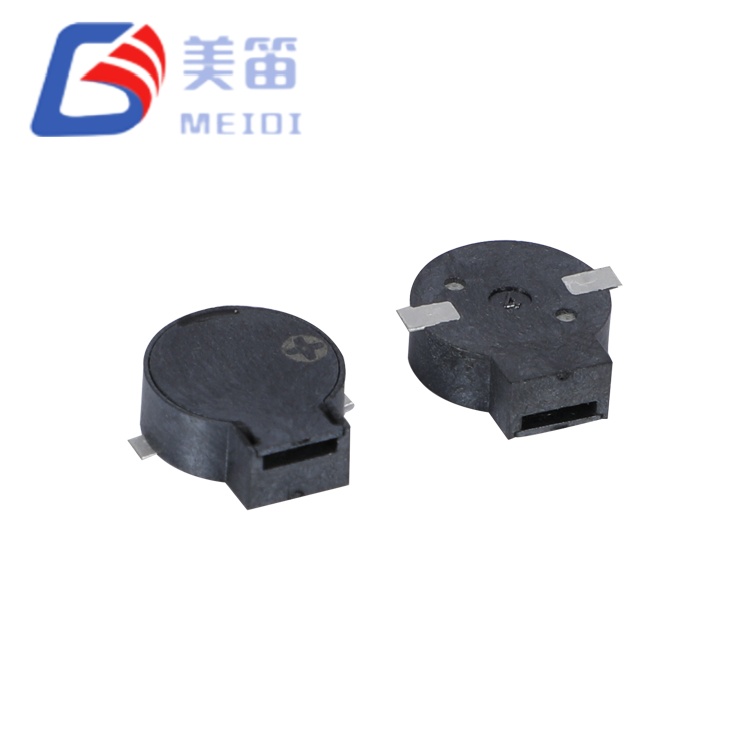

Магнитный пассивный зуммер SMD размером 9*3,2 мм состоит из двух электромагнитных пассивных зуммеров, имеющих круглую площадь 9,0 мм и профиль 3,2 мм, что представляет собой золотую середину между ультратонкими вариантами толщиной 2,5 мм и более высокими 4,0 мм. Доступны два варианта импеданса: модель 16 Ом (MLT-9032-16R) для систем 2,5–4,5 В и модель 32 Ом (MLT-9032-32R) для шин 4,5–6,5 В, оба обеспечивают звуковое давление ≥80 дБ при частоте 2700 Гц в одной и той же механической зоне.
Полость высотой 3,2 мм, изготовленная на сертифицированном по стандарту ISO-9001 предприятии MEIDI в провинции Цзянсу, обеспечивает увеличенный объем внутреннего резонанса по сравнению с вариантами толщиной 2,5 мм, улучшая низкочастотную акустическую эффективность без существенного влияния на зазор по оси Z. Круглая 9-миллиметровая диафрагма обеспечивает стабильную выходную мощность для всех производственных партий, причем выборочные данные показывают, что значения звукового давления обычно превышают 86 дБ. Черный корпус LCP поддерживает пайку оплавлением при температуре 255°C и работает при температуре от -30°C до +70°C, с возможностью хранения до -40°C для логистики холодовой цепи.
| Параметр | МЛТ‑9032‑16Р | МЛТ‑9032‑32Р |
| Тип продукта | Электромагнитный пассивный зуммер SMD | Электромагнитный пассивный зуммер SMD |
| Номинальное напряжение | 3,6 В (размах) | 5,0 В (размах) |
| Рабочее напряжение | 2,5–4,5 В (o-p) | 4,5–6,5 В (размах) |
| Звуковой выход на расстоянии 10 см | ≥ 80 дБ | ≥ 80 дБ |
| Рабочий ток | ≤ 100 мА | ≤ 80 мА |
| Резонансная частота | 2700 ± 300 Гц | 2700 ± 300 Гц |
| Сопротивление катушки | 16 ± 3 Ом | 32 ± 3 Ом |
| Рабочая температура | -30 °С ~ +70 °С | -30 °С ~ +70 °С |
| Температура хранения | -40 °С ~ +85 °С | -40 °С ~ +85 °С |

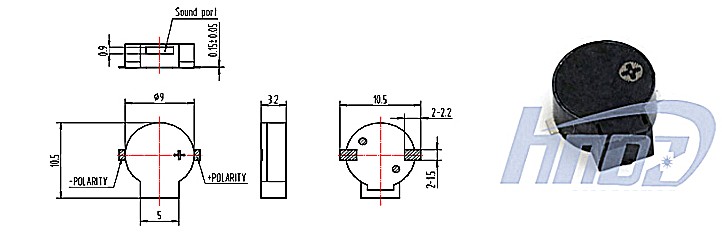

| Размеры (Диаметр × В) | 9,0 × 3,2 мм | 9,0 × 3,2 мм |
| Масса | 0,8 г | 0,8 г |
| Материал корпуса | Черный ЛКП | Черный ЛКП |
| Метод пайки (рекомендуется) | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. |
Магнитный пассивный зуммер SMD размером 9*3,2 мм занимает разумное место между ультратонкими моделями семейства MLT-9025 толщиной 2,5 мм и более высокими моделями MLT-8540 толщиной 4,0 мм. Высота резонатора 3,2 мм обеспечивает улучшенный резонанс Гельмгольца на частоте 2700 Гц по сравнению с вариантом 2,5 мм, обеспечивая улучшенную акустическую эффективность без превышения бюджета по оси Z большинства промышленных и автомобильных корпусов. Это делает его универсальным выбором для конструкций, в которых вертикальный зазор ограничен, но акустическая мощность должна оставаться надежной.
Архитектура с двойным импедансом обеспечивает такую же гибкость закупок, как и другие продукты серии MLT: единая механическая опора поддерживает варианты с сопротивлением как 16 Ом, так и 32 Ом, что позволяет инженерам оценивать различные шины напряжения без изменения компоновки печатной платы. Вариант с сопротивлением 16 Ом оптимизирован для литий-ионных систем с напряжением 3,6 В и логических систем с напряжением 3,3 В, а вариант с сопротивлением 32 Ом предназначен для автомобильных и промышленных шин с напряжением 5 В, потребление тока каждой из которых соответствует своему классу напряжения.
Круглая опора диаметром 9,0 мм обеспечивает большую площадь диафрагмы, чем альтернативные варианты с квадратным диаметром 8,5 мм, что способствует повышению измеренного уровня звукового давления. Масса 0,8 г обеспечивает надежную работу со стандартным оборудованием для захвата и установки, а черный корпус LCP сохраняет стабильность размеров во всем температурном диапазоне, поддерживая процессы как оплавления, так и волновой пайки.
Расширенная полость для оптимизации низких частот — высота 3,2 мм обеспечивает увеличенный объем внутреннего резонанса по сравнению с аналогами толщиной 2,5 мм, повышая акустическую эффективность на частоте 2,7 кГц без увеличения площади печатной платы.
Унифицированная платформа с двойным импедансом — варианты 16 Ом и 32 Ом из идентичного механического корпуса размером 9,0 × 3,2 мм, что исключает необходимость перепроектирования механической части при оценке архитектур управляющего напряжения для разных поколений продуктов.
Проникновение низкочастотного шума — резонансный центр 2700 Гц нацелен на диапазон 2–3 кГц, где спектральная плотность промышленного окружающего шума сведена к минимуму, что улучшает восприятие сигналов тревоги в машинах и транспортных средствах.
КПД по току, оптимизированный по напряжению – вариант 16 Ом ≤100 мА при 3,6 В; вариант 32 Ом ≤80 мА при 5 В; проверить тепловые характеристики и характеристики электромагнитных помех в целевом корпусе
Продолжительное хранение в холодную погоду — температура хранения при температуре -40°C поддерживает арктическую логистику, высотное оборудование и технику, хранящуюся в зимнее время, без параметрического ухудшения качества.
Корпус LCP, совместимый с оплавлением – черный жидкокристаллический полимер выдерживает пики оплавления 255±5°C при 3 проходах, сохраняя стабильность размеров во всем температурном диапазоне
Автоматизация складов и логистическая робототехника: предотвращение столкновений, завершение комплектования и оповещения о зарядных станциях в AGV, AMR и автоматизированных системах сортировки, работающих в промышленных цехах с высоким уровнем эха.
Инфраструктура зарядки электромобилей — звуковые сигналы состояния подключения, неисправности и завершения сеанса в настенных коробках уровня 2 и подставках для быстрой зарядки постоянного тока с внутренней архитектурой шины 5 В.
Периферийное телекоммуникационное оборудование — сигнализация о температурном пороге, сбое вентилятора и резервном питании в малых сотах 5G, удаленных радиомодулях и наружных транспортных кожухах.
Коммерческое кухонное оборудование и оборудование для предприятий общественного питания — оповещения о завершении цикла, достижении температуры и приоткрытой дверце в конвекционных печах, аппаратах шокового охлаждения и автоматических диспенсерах для напитков.
Внутренние системы железнодорожного и общественного транспорта — сигналы блокировки дверей, следующей остановки и аварийного домофона в пригородных поездах, вагонах метро и трамвайных платформах с регулируемыми подсистемами от 24 до 5 В.
Контроллеры промышленных насосов и компрессоров — оповещения о кавитации, избыточном давлении и интервалах технического обслуживания на станциях очистки сточных вод, холодильных машинах HVAC и пневматических распределительных панелях

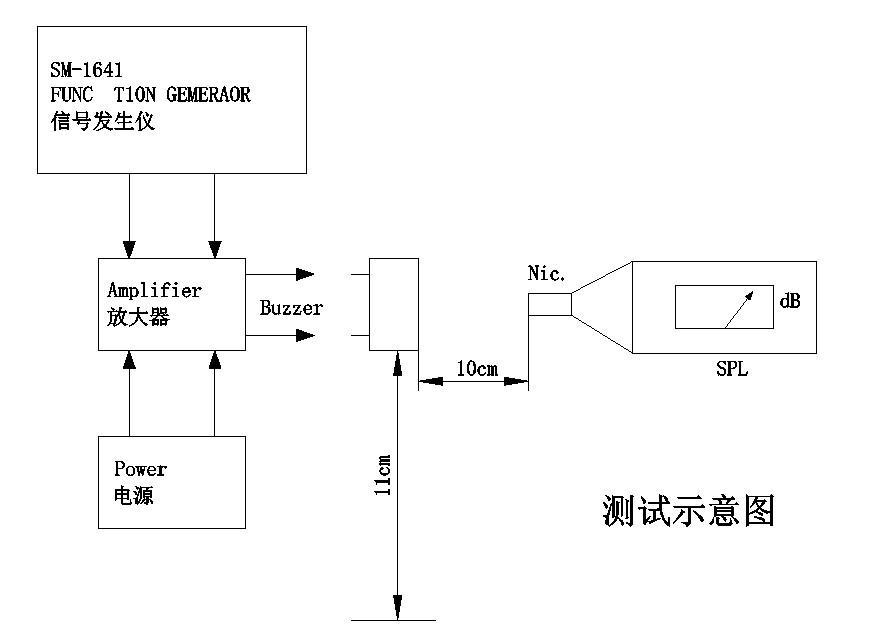

Проверка производственной партии (n=10 на вариант) в стандартных условиях – прямоугольная волна при номинальном напряжении, резонансная частота, рабочий цикл 50%, измерение в свободном поле на расстоянии 10 см – подтверждает следующие распределения:
| Вариант | Диапазон звукового давления (дБ) | Диапазон тока (мА) | Частота (Гц) | Импеданс (Ом) |
| МЛТ‑9032‑16Р | 86,2–89,7 | 68,0–72,5 | 2700 (все образцы) | 15,6–17,2 |
| МЛТ‑9032‑32Р | 85,4–88,9 | 60,5–64,2 | 2700 (все образцы) | 29,8–32,3 |
Оба варианта демонстрируют нулевое отклонение частоты для всех образцов, что указывает на зрелый производственный контроль. Диапазон звукового давления 85,4–89,7 дБ обеспечивает запас на 5,4–9,7 дБ выше минимального значения в 80 дБ, учитывая затухание звука в корпусе и старение компонентов. Вариант с сопротивлением 16 Ом демонстрирует немного более высокий пиковый уровень звукового давления из-за увеличенной подачи тока при номинальном напряжении, тогда как вариант с сопротивлением 32 Ом обеспечивает сопоставимую выходную мощность при уменьшенном потреблении тока, что подтверждает замысел конструкции по оптимизации напряжения.
Компания MEIDI производит оба варианта MLT‑9032 на специализированных линиях сборки SMD с автоматической намоткой катушек, пайкой и акустической калибровкой. Наше предприятие в Цзянсу сертифицировано по стандарту ISO 9001:2015, при этом на каждом этапе производства применяется статистический контроль процесса.
Каждая партия продукции проходит единые квалификационные испытания:
Электрические характеристики – 100% проверка сопротивления катушки, рабочего тока и резонансной частоты.
Акустическая проверка: статистические выборки подтверждают уровень звукового давления ≥80 дБ; результаты измерений постоянно превышают 85 дБ
Климатическая устойчивость — 48-часовое хранение при высоких температурах при +80°C, 48-часовое хранение при низких температурах при -30°C и 5-цикловый термический удар (-30°C ↔ +80°C, выдержка по 30 минут на каждый крайний случай).
Механическое напряжение – синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, всего 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара).
Влагостойкость – 48 часов при 50°C и относительной влажности 95% с 2-часовым восстановлением и электрическими характеристиками.
Термостойкость припоя – 250°C в течение 10 секунд, зазор между корпусом и припоем 2,0 мм, а также соответствие профилю оплавления
Доступна документация о соответствии RoHS и REACH. Коды идентификации партии обеспечивают полную прослеживаемость даты производства, результатов испытаний и сертификатов на сырье.
Вопрос 1. Чем MLT‑9032 диаметром 3,2 мм отличается от MLT‑9025 диаметром 2,5 мм и MLT‑8540 диаметром 4,0 мм?
Высота MLT-9032 3,2 мм представляет собой промежуточный вариант между семействами MLT-9025 и MLT-8540. Акустическая мощность сопоставима для всех трех (≥80 дБ), но более высокий резонатор обеспечивает более стабильный внерезонансный отклик и пониженную чувствительность к акустической нагрузке корпуса. Выбирайте MLT‑9025 для ультратонких конструкций, MLT‑9032 для сбалансированного зазора и MLT‑8540 для максимального акустического запаса при наличии вертикального пространства.
Вопрос 2: Какая схема управления рекомендуется для каждого варианта?

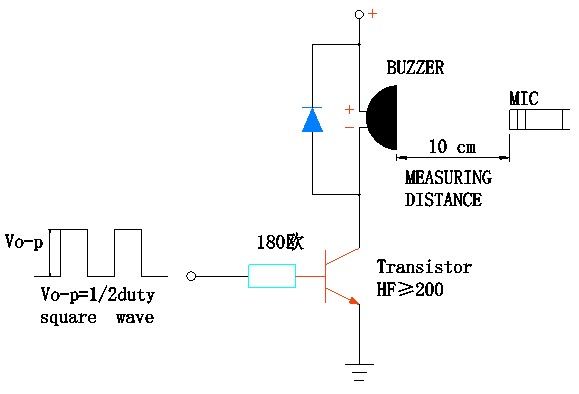

Вариант 16 Ом при напряжении 3,6 В потребляет ≤100 мА и может управляться напрямую от соответствующих контактов GPIO микроконтроллера (проверьте номинальный ток контакта ≥100 мА) или через простой транзисторный переключатель NPN с базовым резистором 180 Ом. Вариант 32 Ом при напряжении 5 В потребляет ≤80 мА, но требует каскада управления при питании от логики 3,3 В; от логики 5 В — базовый резистор сопротивлением 330 Ом с транзистором общего назначения (hИП≥ 200) обеспечивает адекватный привод. Обратный диод (1N4148 или аналогичный) на катушке обязателен для обоих вариантов, чтобы защитить приводной элемент от индуктивной отдачи во время переключения.
Вопрос 3. Может ли MLT-9032 заменить сквозные магнитные зуммеры в существующих конструкциях?
Да, с изменением разводки печатной платы от сквозных до SMD-площадок. Круглая площадь 9,0 мм занимает меньшую площадь платы, чем обычные зуммеры со сквозными отверстиями диаметром 12 мм, при этом исключается необходимость просверливания отверстий и ручной установки. Акустическая мощность (≥80 дБ) соответствует или превосходит многие эквиваленты для сквозных отверстий диаметром 12 мм. Основным соображением при проектировании является миграция схемы управления: зуммеры со сквозными отверстиями часто работают при напряжении 12 В с внутренними генераторами, тогда как MLT-9032 требует внешнего возбуждения с частотой 2,7 кГц при напряжении 3,6 В или 5 В. Выход ШИМ микроконтроллера или простой генератор заменяет автоколебательный привод.
Вопрос 4. Совместима ли высота 3,2 мм со стандартными корпусами смартфонов и планшетов?
Профиль толщиной 3,2 мм превышает бюджет большинства современных смартфонов по оси Z (обычно на 2,0–2,5 мм над печатной платой), но удобно помещается в планшетах, ноутбуках, промышленных портативных компьютерах и внутренних корпусах автомобилей, где зазор 4,0–6,0 мм является обычным явлением. Для сверхтонкой бытовой электроники больше подходят семейства MLT‑9025 (2,5 мм) или MLT‑5020 (2,0 мм). MLT‑9032 предназначен для применений, в которых акустические характеристики перевешивают абсолютную тонкость.
Вопрос 5: Доступны ли пользовательские резонансные частоты или значения импеданса для OEM-программ?

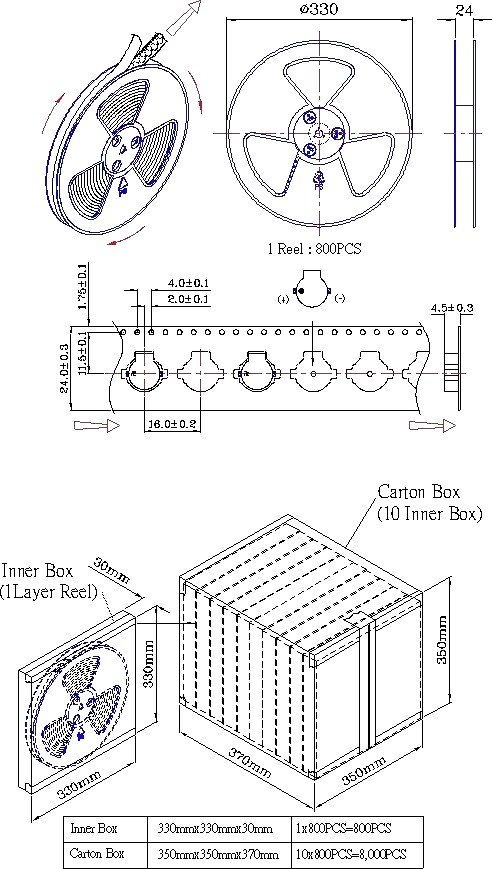

Да. MEIDI поддерживает настройку OEM/ODM, включая промежуточные значения импеданса, измененные резонансные частоты (диапазон 2,0–3,5 кГц), альтернативные цвета корпуса для визуальной идентификации и индивидуальную упаковку на основе ленты и катушек. Действуют минимальные объемы заказа и сроки выполнения. Свяжитесь с нашим отделом продаж, чтобы обсудить конкретные требования и запросить расценки на индивидуальные конфигурации.
Вопрос 6: Каков типичный срок службы акустики при непрерывной работе?
Стандартная квалификация включает 96 часов непрерывной работы при температуре 25°C и прямоугольном импульсе с коэффициентом заполнения 50%. Для приложений с неопределенным непрерывным тональным сигналом MEIDI рекомендует ограничить рабочий цикл до 50 % или внедрить прерывистые шаблоны оповещений (например, 1 секунда включена, 3 секунды выключена), чтобы уменьшить нагрев катушки и продлить срок службы. Данные испытаний увеличенного срока службы для конкретных условий эксплуатации предоставляются по запросу.
Для получения полной технической документации, рекомендаций по монтажу печатной платы, эталонных схем драйверов для обоих вариантов импеданса или оптовых цен обратитесь в службу технической поддержки MEIDI. Инженерные образцы вариантов с сопротивлением 16 Ом и 32 Ом доступны для квалифицированных проектов разработки.
Наша команда разработчиков приложений обычно отвечает в течение одного рабочего дня, предоставляя рекомендации по профилю оплавления, рекомендации по интеграции акустического корпуса и поддержку при проектировании с учетом ваших конкретных требований к напряжению и току.
