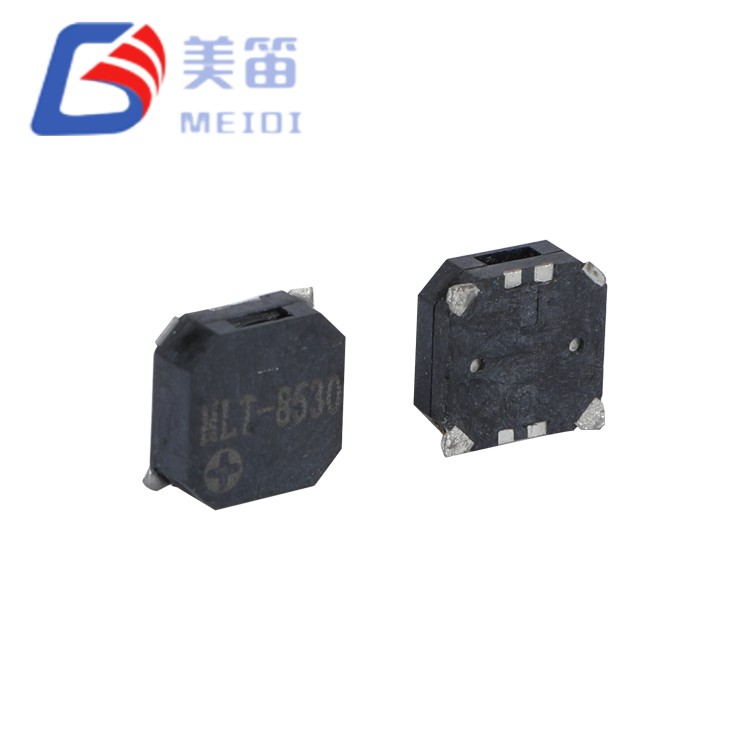

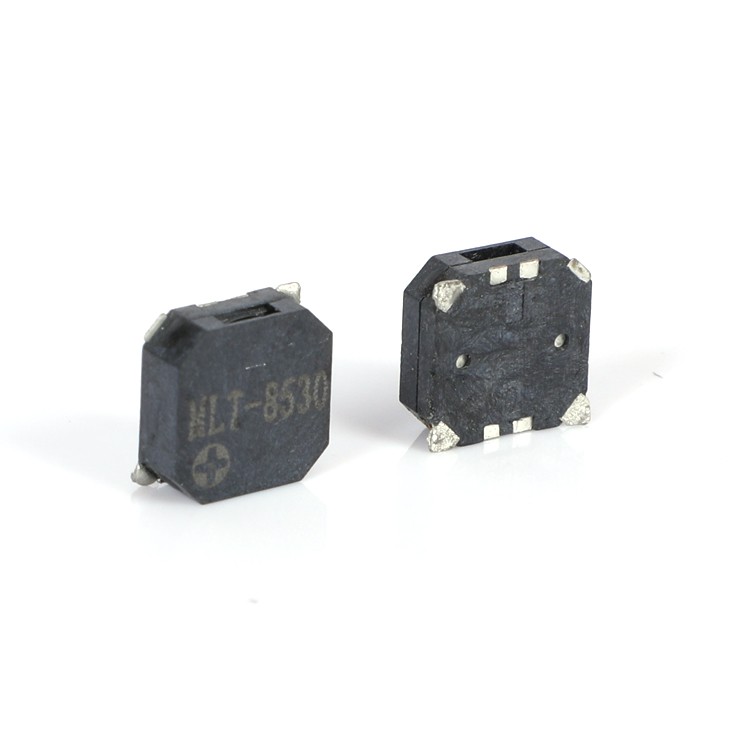

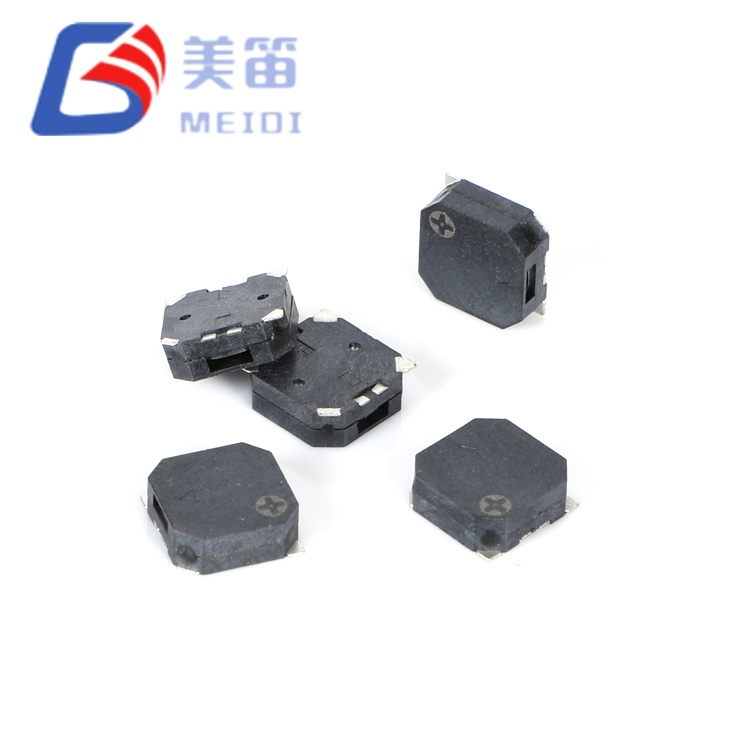

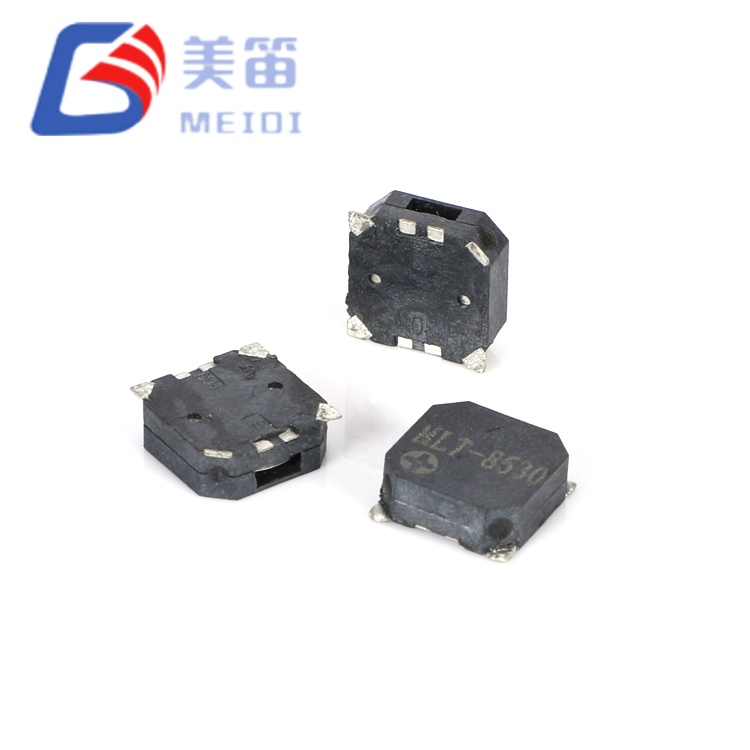

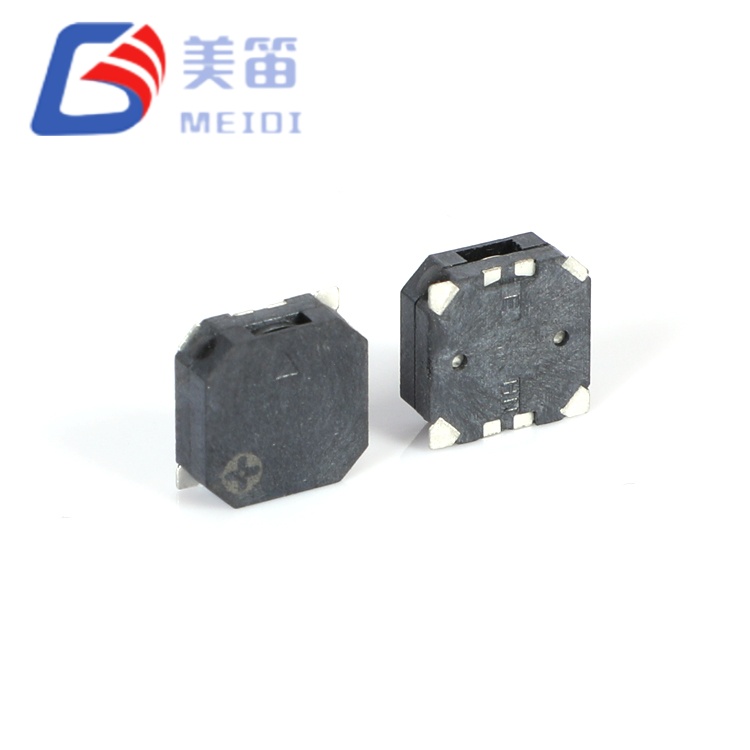

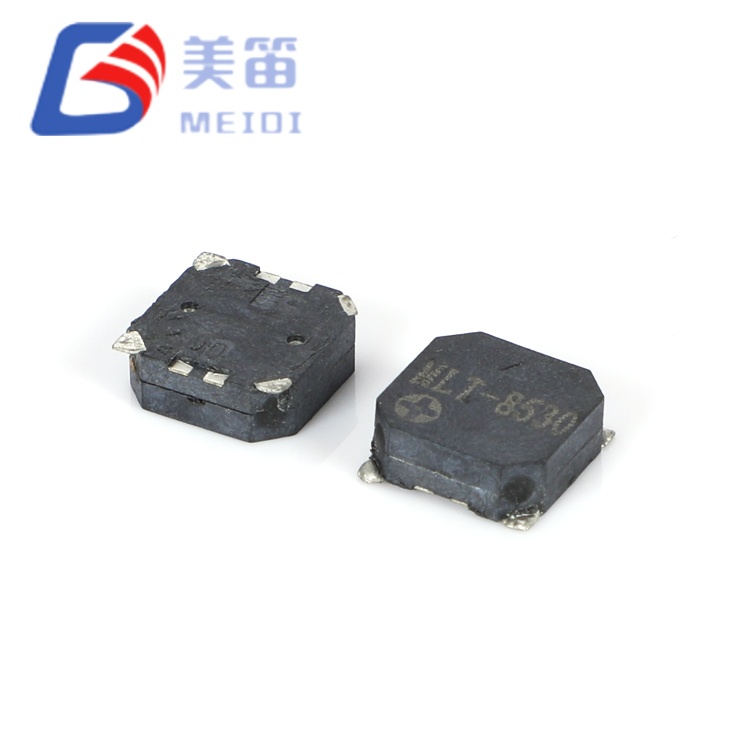

MLT‑8530‑16R — это магнитный пассивный зуммер для поверхностного монтажа размером 8,5*8,5*3 мм, разработанный для применений, в которых акустическая мощность не может быть ухудшена из-за ограничений сборки на поверхности. Благодаря измеренному уровню звукового давления 92,5–95,3 дБ на расстоянии 10 см этот компонент приближается к производительности гораздо более крупных магнитных зуммеров со сквозным отверстием, сохраняя при этом полную совместимость с SMT, что делает его пригодным для промышленных систем сигнализации, инфраструктуры общественной безопасности и установок оповещения тяжелой техники.
Изготовленный на заводе MEIDI в Цзянсу, MLT-8530-16R имеет сопротивление катушки 16 ± 3 Ом и резонансную частоту 2700 ± 200 Гц с более жестким допуском по частоте для обеспечения единообразия тонального характера во всех производственных партиях. Номинальное напряжение 3,6 В (диапазон 2,5–4,5 В) поддерживает литий-ионные аккумуляторные системы и логические шины 5 В, а черный корпус LCP выдерживает пайку оплавлением при температуре 255°C и работает в диапазоне от -30°C до +70°C. Каждое устройство проходит 100% электрическую и акустическую проверку, при этом данные выборочной партии подтверждают, что значения звукового давления постоянно превышают 92 дБ, что обеспечивает существенный запас по сравнению с минимальной спецификацией в 85 дБ.
Магнитный пассивный зуммер для поверхностного монтажа размером 8,5*8,5*3 мм представляет собой самый большой электромагнитный зуммер для поверхностного монтажа в серии MLT компании MEIDI, в котором используется квадратная диафрагма диаметром 8,5 мм для максимизации эффективности акустического излучения. По сравнению с 7,5-миллиметровым MLT-7525-16R этот 8,5-миллиметровый вариант увеличивает площадь диафрагмы примерно на 28 %, что приводит к более высоким уровням звукового давления, подтвержденным в ходе производственных испытаний, что является значительным преимуществом для приложений, где запас слышимости имеет решающее значение.
Архитектура пассивного преобразователя требует внешнего управляющего сигнала переменного тока — обычно прямоугольной волны 2700 Гц с выхода ШИМ микроконтроллера или специального генератора. Такой выбор конструкции предоставляет разработчикам встроенного ПО полный контроль над шаблонами оповещений, частотной модуляцией и масштабированием громкости на основе рабочего цикла. Сопротивление катушки 16 Ом оптимизировано для работы с номинальным напряжением 3,6 В, балансируя потребляемый ток (<100 мА) с достаточным магнитным потоком для сильного возбуждения диафрагмы.
Ужесточенный допуск по частоте 2700±200 Гц – снижение отклонения на 33% по сравнению со стандартными спецификациями ±300 Гц – обеспечивает единообразие тонального характера во всех производственных партиях. Это особенно важно в многоблочных установках, где биение частоты или несоответствие восприятия между устройствами неприемлемо, например, в синхронизированных сетях сигнализации или системах экстренной эвакуации с несколькими оповещателями.
Высота резонатора 3,0 мм обеспечивает увеличенный внутренний объем для оптимизации резонанса на частоте 2,7 кГц. Расширенный диапазон рабочих температур (от -30°C до +70°C) и диапазон хранения (от -40°C до +85°C) позволяют использовать их в средах с высокими температурными требованиями, от холодильных логистических объектов до кожухов для уличного оборудования, подвергающихся воздействию солнечных лучей.
Самая большая диафрагма SMD в серии MLT – квадратный корпус 8,5 мм вмещает максимальную площадь вибрирующей мембраны, обеспечивая максимально достижимое звуковое давление SMD
Уменьшенный допуск по частоте ±200 Гц – уменьшение отклонений от партии к партии на 33 % обеспечивает стабильный тональный характер при многоблочных установках.
Измеренный выходной уровень 92,5–95,3 дБ — эмпирические характеристики превышают спецификации 85 дБ на 7,5–10,3 дБ, обеспечивая значительный акустический запас.
Увеличенная высота резонатора на 3,0 мм – увеличенный внутренний объем повышает эффективность резонанса 2,7 кГц без увеличения занимаемой площади.
Сопротивление 16±3 Ом — оптимизировано для литий-ионных систем 3,6 В и логических шин 5 В с умеренным потреблением тока
Расширенный тепловой диапазон — рабочий диапазон от -30°C до +70°C превосходит пределы потребительского класса по промышленной надежности.
| Параметр | Ценить |
| Тип продукта | Электромагнитный пассивный зуммер SMD |
| Номинальное напряжение | 3,6 В (размах) |
| Рабочее напряжение | 2,5–4,5 В (o-p) |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ |
| Рабочий ток | ≤ 100 мА |
| Резонансная частота | 2700 ± 200 Гц |
| Сопротивление катушки | 16 ± 3 Ом |
| Рабочая температура | -30 °С ~ +70 °С |
| Температура хранения | -40 °С ~ +85 °С |
| Размеры (Д × Ш × В) | 8,5 × 8,5 × 3,0 мм |
| Масса | 0,5 г |
| Материал корпуса | Черный ЛКП |
| Метод пайки (рекомендуется) | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. |

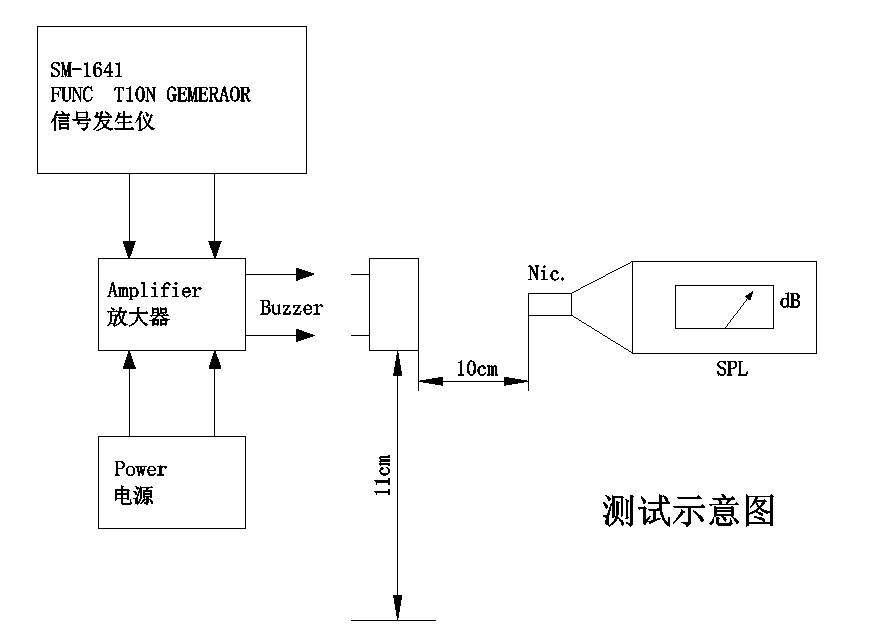

Проверка производственной партии (n=10) в стандартизированных условиях испытаний – меандр 3,6 В, 2700 Гц, рабочий цикл 50 %, измерение в свободном поле на расстоянии 10 см – подтверждает следующее распределение характеристик:
| Параметр | Минимум | Максимум | Иметь в виду |
| Уровень звукового давления | 92,5 дБ | 95,3 дБ | 93,8 дБ |
| Рабочий ток | 70,9 мА | 73,0 мА | 71,9 мА |
| Резонансная частота | 2700 Гц | 2700 Гц | 2700 Гц |
| Сопротивление катушки | 15,7 Ом | 16,4 Ом | 16,1 Ом |
Запас акустической мощности выше минимальной спецификации 85 дБ (7,5–10,3 дБ) представляет собой увеличение акустической мощности в 2,4–3,4 раза. Этот запас компенсирует провалы напряжения, затухание напряжения в корпусе, скопление пыли на решетках и старение компонентов на протяжении всего жизненного цикла продукта. Все десять образцов протестированы при частоте точно 2700 Гц, что указывает на то, что управление производственным процессом находится в пределах допуска ±200 Гц и приближается к точности центральной частоты.
Коммерческие системы внутренней сигнализации – звуковое оповещение в офисных зданиях, торговых помещениях и контролируемых помещениях, где требуются минимальные пороговые значения звукового давления; не подходит для приложений пожарной безопасности, требующих сертификации UL/EN 54 без дополнительной проверки на уровне системы.
Тяжелое промышленное оборудование — предотвращение столкновений, движение крана и предупреждения о работе пресса в средах с уровнем окружающего шума, превышающим 85 дБ, когда стандартные зуммеры не слышны.
Инфраструктура общественной безопасности и охраны – системы вторжения по периметру, борьбы с беспорядками и массового оповещения, требующие немедленного внимания слушателей.
Индикаторы морской панели управления – звуковые оповещения на закрытых консолях мостика, навигационном оборудовании и внутренних панелях управления со степенью защиты окружающей среды IP; не для прямого воздействия погодных условий
Промышленное оборудование с ограниченным пространством — предупреждения о приближении транспортных средств и оповещения о технологических процессах на закрытых складах и заводах.
Крытое оборудование для переработки сельскохозяйственной продукции — оповещения о работе оборудования для обработки, сортировки и упаковки зерна на закрытых объектах.
MLT-8530-16R отвечает конкретным требованиям рынка: достижение сопоставимой акустической мощности через отверстие при сохранении эффективности сборки для поверхностного монтажа. При размерах 8,5×8,5 мм этот компонент является одним из самых крупных электромагнитных зуммеров SMD, доступных на рынке, однако он остается значительно меньше, чем альтернативы со сквозными отверстиями размером 12 мм или 16 мм с аналогичной способностью SPL. Для производителей, приверженных процессам SMT – будь то снижение затрат, эффективность автоматизации или оптимизация пространства на плате сложных многослойных печатных плат – этот компонент устраняет необходимость идти на компромисс в отношении слышимости.
Ужесточенный допуск по частоте решает тонкую, но важную проблему в профессиональных системах сигнализации. Когда одновременно работают несколько зуммеров, разница частот создает слышимые сигналы, которые могут восприниматься как неприятные или двусмысленные. Уменьшенная дисперсия MLT-8530-16R сводит к минимуму этот эффект, создавая более последовательный, авторитетный тональный характер – важный атрибут для систем экстренного оповещения, где четкое и однозначное восприятие оповещения имеет решающее значение.
Масса 0,5 г (идентична меньшему MLT-7525-16R, несмотря на большую площадь основания) указывает на эффективное использование материала и предполагает сопоставимую виброустойчивость и механическую долговечность. Расширенные температурные диапазоны поддерживают развертывание в термически сложных средах, где компоненты потребительского класса могут преждевременно выйти из строя.
Компания MEIDI производит MLT-8530-16R на специализированных линиях сборки SMD с автоматической намоткой катушек, пайкой и акустической настройкой. Наше предприятие в Цзянсу работает в соответствии со стандартом управления качеством ISO 9001:2015, при этом статистический контроль процессов применяется на каждом этапе производства.
Каждая партия продукции проходит комплексную квалификацию:
Акустическая проверка – измерение 100% уровня звукового давления при номинальном напряжении; партия образцов подтверждает 92,5–95,3 дБ, что превышает минимум 85 дБ
Стабильность частоты – статистическая выборка на частоте 2700±200Гц; Производственные образцы постоянно измеряют частоту 2700 Гц, что указывает на точность центральной частоты.
Проверка сопротивления катушки – проверка 16±3 Ом; измеренные значения обычно 15,7–16,4 Ом
Высокотемпературное хранение – 48 часов при +80±2℃; полное восстановление параметров после 2-часовой стабилизации окружающей среды
Низкотемпературное хранение – 48 часов при -30±2℃; проверенная активация при напряжении минимум 2,5 В
Цикл термошока — 5 переходов между -30 ℃ и +80 ℃ с 30-минутной выдержкой в каждом крайнем положении.
Проверка механической нагрузки – синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, суммарно 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара)
Устойчивость к влажности – 48 часов при 50±5℃ и относительной влажности 90–95% с 2-часовым восстановлением и электрическими характеристиками.
Термостойкость припоя — 250 ± 5 ℃ в течение 10 ± 0,5 секунды с зазором между корпусом и припоем 2,0 мм.
Документация о соответствии RoHS и REACH предоставляется по запросу. Идентификационные коды партий позволяют полностью отслеживать дату производства, протоколы испытаний и партии сырья.
Вопрос 1. Чем MLT‑8530‑16R отличается от 7,5-мм MLT‑7525‑16R той же серии?
Оба компонента имеют одинаковые электрические параметры (16 Ом, 2,5–4,5 В, 2700 Гц) и одинаковую высоту 3,0 мм. MLT‑8530‑16R занимает большую площадь — 8,5 мм по сравнению с 7,5 мм у MLT‑7525‑16R, с соответственно более высокой акустической мощностью — 92,5–95,3 дБ против 86–88 дБ. Решение о выборе является прямым компромиссом между доступностью площади печатной платы и требуемым уровнем звукового давления. Для применений, где допустима большая занимаемая площадь, MLT‑8530‑16R обеспечивает значительно больший акустический запас. Оба компонента совместимы с оплавлением LCP и имеют одинаковый расширенный температурный диапазон.
Вопрос 2. Какая схема управления рекомендуется для MLT‑8530‑16R?

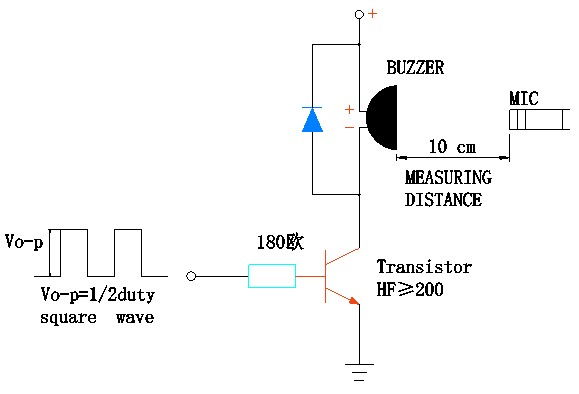

Прямоугольная волна 2700 Гц с рабочим циклом 50% и амплитудой 3,6 В обеспечивает максимальную акустическую мощность. Импеданс 16 Ом обеспечивает прямое управление от многих контактов GPIO микроконтроллера при условии, что они могут генерировать пиковый ток ≥100 мА. Для приложений, где ток GPIO ограничен, небольшой NPN-транзистор (например, 2N3904 или BC547) с базовым резистором 1 кОм и обратноходовым диодом (1N4148) на катушке обеспечивает надежный и недорогой драйвер. Обратноходовой диод защищает транзистор от скачков индуктивного напряжения, возникающих во время переключения.
Вопрос 3. Можно ли использовать MLT‑8530‑16R на открытом воздухе или в условиях повышенной влажности?
Сам компонент рассчитан на работу при относительной влажности 90–95 % без конденсации в соответствии с испытанием на влагостойкость (48 часов при 50 °C/95 % относительной влажности). Однако он не герметичен и не должен подвергаться прямому воздействию влаги или погружению в воду. При использовании вне помещений зуммер следует монтировать внутри корпуса со степенью защиты IP с соответствующими акустическими отверстиями (например, мембраной или лабиринтом), обеспечивающими передачу звука и предотвращающими попадание воды. Компания MEIDI предлагает защитное покрытие в качестве индивидуального варианта для объемных заказов — свяжитесь с нашей командой инженеров, чтобы обсудить требования к защите от проникновения.
Вопрос 4: Каково значение отклонения частоты ±200 Гц по сравнению с ±300 Гц?
Ужесточение допуска означает снижение на 33% отклонения частоты между производственными партиями. В приложениях с одним устройством разница на первый взгляд незначительна. В установках с несколькими устройствами, таких как панели сигнализации с несколькими оповещателями, системы безопасности с распределенными оповещателями или акустические конструкции с фазированной решеткой, уменьшенное изменение частоты сводит к минимуму звуковые колебания, возникающие при взаимодействии одинаковых тонов. Результатом является более последовательный, профессиональный акустический характер, который демонстрирует последовательность и надежность.
Вопрос 5: Доступны ли варианты частоты или импеданса по индивидуальному заказу для заказов OEM?
Да. MEIDI поддерживает настройку OEM для объемных заказов, включая альтернативные резонансные частоты (в пределах 2,0–4,0 кГц), пользовательские значения импеданса катушки, а также специальные материалы или цвета корпуса. Минимальный объем заказа и сроки выполнения зависят от объема настройки. Свяжитесь с нашей командой поддержки OEM и сообщите свои спецификации для технико-экономического обоснования и расценок.
Вопрос 6: Каков ожидаемый срок службы при непрерывном возбуждении?
Стандартная квалификация включает 96 часов непрерывной работы при температуре 25°C с прямоугольным импульсом рабочего цикла 50 % при номинальном напряжении. Для приложений с неопределенным непрерывным тональным сигналом MEIDI рекомендует ограничить рабочий цикл до 50 % или внедрить прерывистые шаблоны оповещений (например, 1 секунда включена, 3 секунды выключена), чтобы уменьшить нагрев катушки и продлить срок службы. Данные испытаний увеличенного срока службы для конкретных условий эксплуатации доступны по запросу — свяжитесь с нашей командой инженеров по применению и сообщите целевой рабочий цикл и профиль температуры окружающей среды.

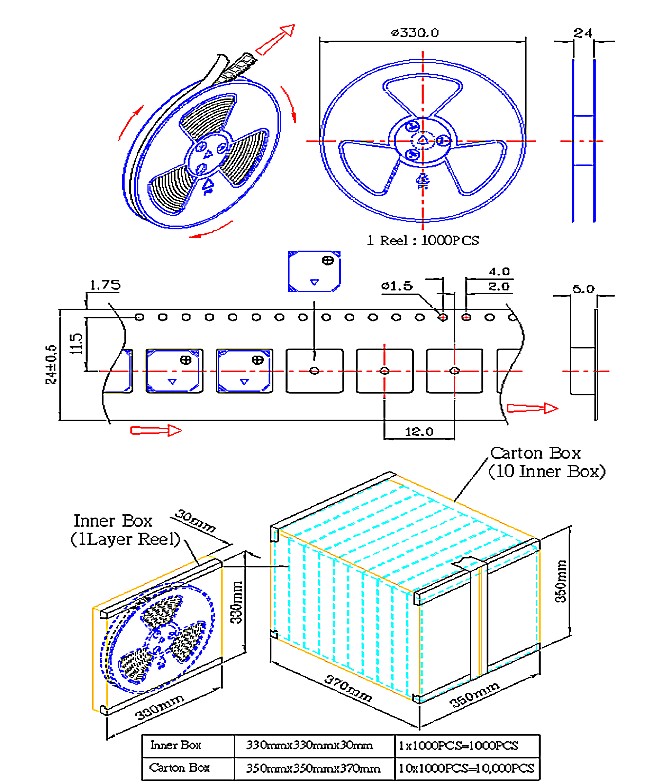

Для получения полной технической документации, рекомендаций по размещению на печатной плате, эталонных схем драйверов или оптовых цен обратитесь в службу технической поддержки MEIDI. Инженерные образцы доступны для квалифицированных проектов развития.
Наша команда разработчиков приложений обычно отвечает в течение одного рабочего дня, предоставляя рекомендации по профилю оплавления, рекомендации по интеграции акустического корпуса и поддержку при проектировании, адаптированную к вашим конкретным требованиям к продукту.
