Звукогенератор, управляемый магнитным полем: как работает электромагнитный зуммер

Анэлектромагнитный зуммерего часто называют генератором звука, управляемым магнитным полем, поскольку слышимый тон исходит от катушки, магнита и вибрирующей диафрагмы, работающих вместе внутри небольшого герметичного корпуса. Для инженеров-технологов и групп поставщиков знание того, как работает этот зуммер, объясняет, почему он реагирует иначе, чем пьезозуммер при том же источнике питания, и почему он остается выбором по умолчанию в сигнализациях, принтерах и бытовой технике.

В этом руководстве рассматривается принцип электромагнитного зуммера, его основные компоненты, разница между активным и пассивным приводом, а также электрические и акустические показатели, которые имеют значение, когда покупатель сравнивает один зуммер с другим, прежде чем приступить к массовому производству.

Что на самом деле представляет собой электромагнитный зуммер

Название уже указывает на механизм. Электромагнитный зуммер превращает электрическую энергию в звук, используя магнитное поле для перемещения тонкой диафрагмы вперед и назад. В отличие от громкоговорителя, зуммер не требует усиления звука; катушка, магнит и диафрагма внутри корпуса выполняют преобразование напрямую. Именно эта простота объясняет, почему зуммер дешев в управлении и его легко разместить на плате управления.

Как электромагнитная индукция производит звук

Внутри зуммера через электромагнитную катушку протекает ток звуковой частоты. Этот ток создает магнитное поле, которое меняется вместе с сигналом. Изменяющееся поле действует на постоянный магнит, прикрепленный к диафрагме, поэтому диафрагма вибрирует с частотой возбуждения и выталкивает звук в воздух. Весь зуммер настроен таким образом, чтобы это движение оставалось стабильным в пределах нормального диапазона рабочего напряжения и температуры.

Этот индукционный путь является причиной того, что устройство получило название «звукопроизводитель, управляемый магнитным полем»: выходной сигнал является прямым результатом магнитной силы, перемещающей механическую часть, а не эффекта пьезоэлектрической деформации.

Основные компоненты зуммера

Четыре части определяют, как звучит зуммер и насколько легко им пользоваться:

• Электромагнитная катушка: проводит ток возбуждения и создает рабочее поле.
• Постоянный магнит: создает статическое поле, против которого действует поле катушки.
• Вибрирующая диафрагма: преобразует магнитную силу в слышимый звук.
• Корпус и клеммы: защитите детали и определите стиль вывода при сборке.

Изменения витков катушки, силы магнита и натяжения диафрагмы меняют резонансную частоту и уровень звукового давления, которого может достичь зуммер. Хорошо продуманный зуммер надежно удерживает эти значения при повторных партиях. В некоторых конструкциях также используется небольшая арматура, которая концентрирует магнитное притяжение на диафрагме, что является одной из причин, по которой зуммер может достигать полезного уровня звукового давления из корпуса толщиной всего несколько миллиметров.

Активный и пассивный электромагнитный зуммер

Один и тот же электромагнитный зуммер поставляется в двух вариантах привода. Активный зуммер с автономным приводом имеет встроенную схему генератора и издает тон фиксированной частоты в момент подачи питания. Зуммер с внешним приводом, или пассивный, не имеет генератора и использует прямоугольную волну от главного контроллера для установки высоты и шаблона. Правильный выбор зависит от того, какой уровень контроля тембра необходим продукту и сколько прошивки команда хочет написать.

Ключевые электрические характеристики, которые следует прочитать покупателям

Два числа определяют, подходит ли зуммер к доске. Рабочее напряжение обычно низкое, обычно от 1,5 до 12 В, тогда как потребляемый ток относительно высок рядом с пьезозуммером, поскольку катушка должна оставаться под напряжением. Номинальное напряжение, диапазон рабочего напряжения и ток при номинальном напряжении должны быть проверены на соответствие балансу мощности изделия перед выбором зуммера, поскольку и напряжение, и ток изменяют уровень звукового давления. В большинстве технических характеристик они указаны как типичные и максимальные значения, поэтому покупателю следует рассчитывать на наихудший случай, а не на типичный.

Уровень звукового давления и акустические характеристики

Уровень звукового давления, или SPL, измеряемый в дБ на расстоянии 10 см, является значением, которое чаще всего проверяется службой контроля качества и выездной службой. Звуковой сигнал мощностью около 85 дБ на расстоянии 10 см достаточен для большинства задач по сигнализации и оповещению. Поскольку уровень звукового давления меняется в зависимости от напряжения и тока питания, покупатель должен подтвердить точные условия испытаний, а не только номер, указанный в каталоге.

Электромагнитный зуммер против пьезо-зуммера

A пьезо-зуммериспользует керамическую диафрагму, работающую на резонансной частоте, и обычно потребляет очень небольшой ток при более высоком напряжении, тогда как магнитный зуммер потребляет больший ток при более низком напряжении. Пьезо-тип подходит для продуктов с батарейным питанием; электромагнитный тип легко реализовать с помощью стандартной логики, и его часто дешевле интегрировать там, где текущий бюджет не ограничен. Оба семейства предлагаются в качестве зуммеров SMD для автоматизированных сборочных линий.

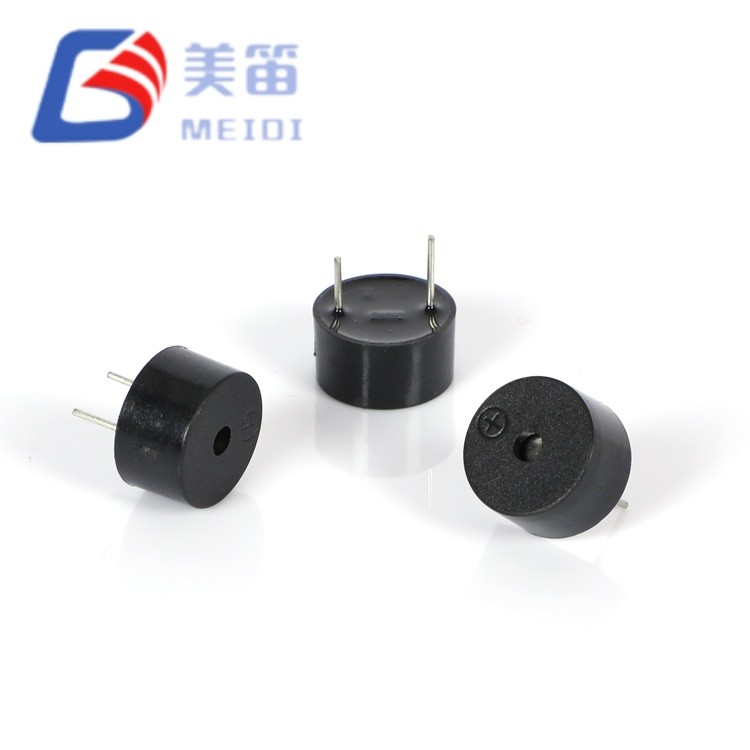

SMD и упаковка через отверстие

При производстве методом «перебора и размещения» зуммеры SMD сокращают загрузку вручную и повышают постоянство объема. Стили со сквозными отверстиями и проволочными выводами по-прежнему подходят для ручной сборки или для плат, требующих дополнительного механического снятия натяжения. Стиль руководства должен соответствовать заводскому процессу, чтобы зуммер никогда не становился узким местом при масштабировании заказов.

Схема возбуждения и форма сигнала

Активный зуммер запрашивает только питание постоянного тока. Пассивному зуммеру нужен прямоугольный сигнал, частота которого задает тон, а звуковой образец принадлежит прошивке контроллера. Покупатели должны подтвердить, что существующий микроконтроллер может сэкономить таймер и контакты, прежде чем выбирать пассивный зуммер, иначе экономия на детали будет потеряна из-за работы программного обеспечения.

Типичные применения зуммера

Контрольный список выбора перед покупкой

• Номинальное напряжение и диапазон рабочего напряжения, а также ток при номинальном напряжении.
• Резонансная частота и ее допуск, поскольку высота тона должна оставаться в акустическом окне.
• Уровень звукового давления (SPL) в дБ на расстоянии 10 см при указанном напряжении и расстоянии.
• Тип вывода: SMD, сквозной или проволочный вывод, соответствующий сборке.
• В отличие от пьезоэлектрических устройств, в которых используется емкость, электромагнитный зуммер определяется импедансом катушки, поэтому схема возбуждения должна совпадать.
• Рабочая температура и статус соответствия RoHS или CE с документами.

Общие точки контроля и контроль качества

При входном контроле частота, ток и уровень звукового давления зуммера проверяются на соответствие согласованному допуску, поскольку эти три цифры определяют, что слышит конечный пользователь. Стабильный зуммер сохраняет одинаковое звуковое поведение при повторных партиях, поэтому стабильность партии на заводе имеет большее значение, чем один идеальный образец.

Почему зуммер остается популярным в недорогих продуктах

Электромагнитный зуммер сохраняет свое место, потому что он дешев, надежен и предсказуем. Для продуктов, которым требуется только звуковой или предупреждающий сигнал, зуммер обеспечивает звуковую обратную связь без динамика, усилителя или кодека. Это обеспечивает небольшой объем материалов и высокую надежность, поэтому зуммер присутствует во всем, от игрушечных модулей до промышленных панелей, и почему многие команды до сих пор указывают его в качестве первого источника звука, к которому они обращаются.

Как проверить зуммер на стенде

Для быстрой стендовой проверки используется регулируемый источник питания, настроенный на номинальное напряжение, шумомер на расстоянии 10 см и частотомер на выходе. Для пассивного зуммера прямоугольный сигнал подает функциональный генератор. Запись уровня звукового давления, тока и частоты для нескольких образцов формирует базовые показатели входного контроля и показывает, стабильна ли партия зуммера до того, как она достигнет линии.

Как правильно выбрать фабрику зуммеров

Когда покупатель сравнивает предложения более чем одного завода по производству зуммеров, самая низкая цена редко бывает самой безопасной. Компетентный поставщик документирует номинальное напряжение, ток, уровень звукового давления и частоту для каждой модели, отправляет файлы RoHS и CE без необходимости отслеживания и может предоставить данные о согласованности повторяющихся партий по запросу. В программах OEM и дистрибьюторов поддержка образцов, индивидуальная маркировка и стабильные сроки выполнения заказов сигнализируют о том, что завод создан для долгосрочных поставок, а не для разовых заказов.

Качество, соответствие требованиям и поставка

Документация RoHS и CE должна сопровождать звуковой сигнал. В рамках программ OEM спросите о согласованности партий, стабильности сроков поставки и о том, может ли завод поддерживать индивидуальную маркировку, упаковку или конфигурацию контактов для зуммера.

Часто задаваемые вопросы

Вопрос: Электромагнитный зуммер — это то же самое, что магнитный зуммер?
Ответ: Условия совпадают; магнитный зуммер — это просто более короткое название того же устройства электромагнитной индукции.

Вопрос: Должен ли я выбрать активный или пассивный режим для простой сигнализации?
О: Активен, потому что встроенный генератор снимает работу с прошивкой и сокращает цикл проектирования.

Вопрос: Почему он потребляет больше тока, чем пьезозуммер?
Ответ: Для создания поля на катушку необходимо подать напряжение, в то время как пьезоэлемент хранит энергию в емкости и требует гораздо меньшего постоянного тока.

Вопрос: Поставляются ли звонки Meidi с соответствующими документами?
А: Да. Продукция Meidi поддерживается документацией RoHS и CE, и завод может предоставлять образцы и экспортировать продукцию для сертифицированных OEM-проектов и дистрибьюторских проектов.

Напоминание о закупках

Выбирайте зуммер в зависимости от применения и бюджета мощности, а не по самой низкой цене за единицу, поскольку неправильный стиль привода может привести к увеличению цикла прошивки и повторной выборки, что будет стоить дороже, чем сама деталь.
