Внешний прямоугольный сигнал с частотой 2400 Гц для стабильной акустической мощности
Сопротивление катушки 42 Ом для печатных плат со сквозными отверстиями.
Диаметр 12 мм для обычных монтажных плат со сквозными отверстиями.
Мин. Звуковое давление 85 дБ на расстоянии 10 см при номинальных условиях эксплуатации.
Диапазон рабочих температур от -20℃ до +70℃
Корпус из черного PPO, совместимый с процессами сборки через сквозное отверстие.

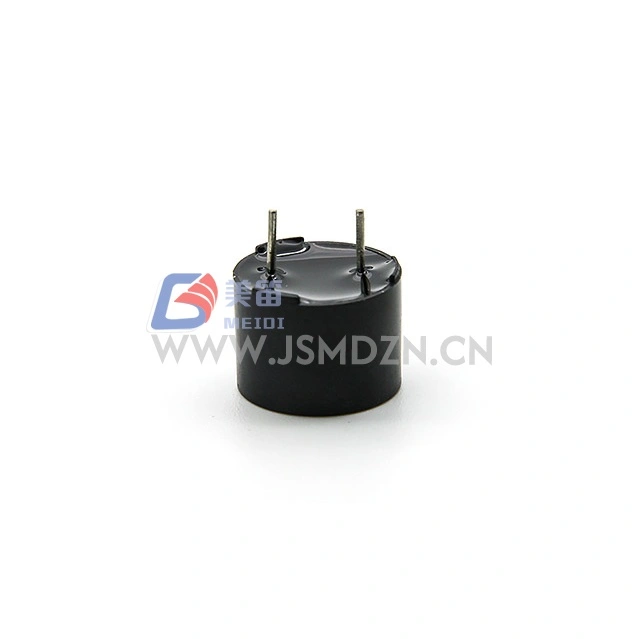

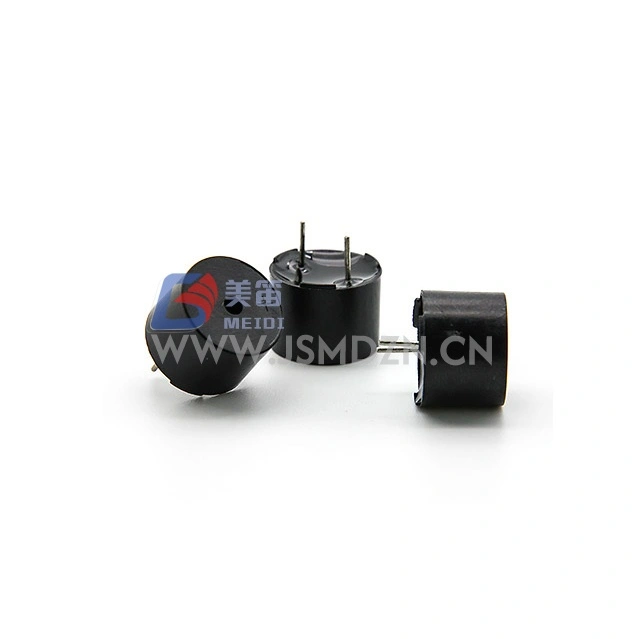

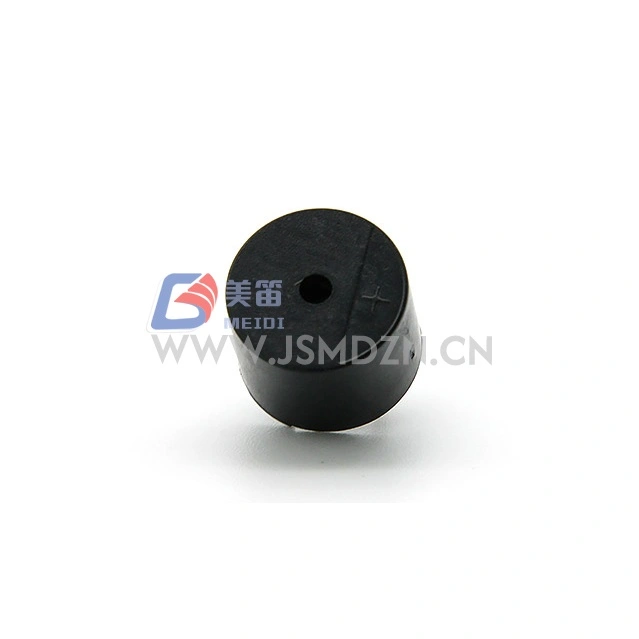

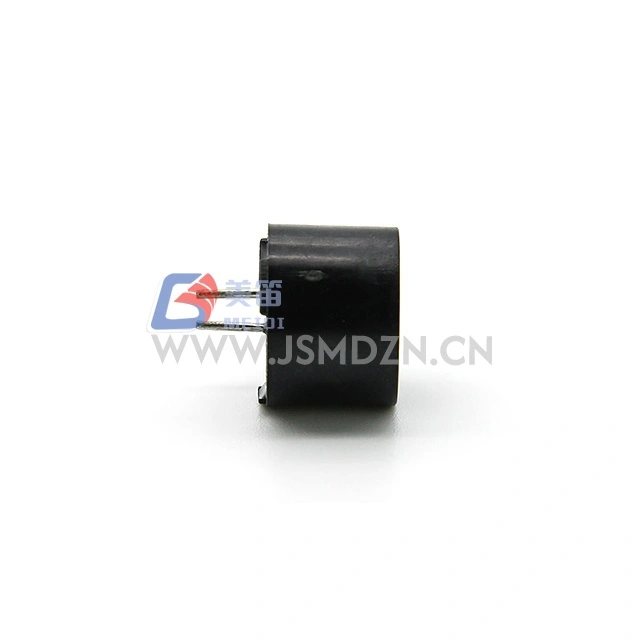

Электромагнитный пассивный зуммер MEIDI HN-1295 12 мм, 2400 Гц — это электромагнитный пассивный зуммер, предназначенный для установки в сквозное отверстие в электронных системах, требующих внешнего управляющего сигнала для генерации звука. Этот зуммер диаметром корпуса 12 мм интегрируется в распространенные печатные платы, используемые в промышленных панелях управления, системах сигнализации, бытовой технике и диагностическом оборудовании.
Резонансная частота 2400 Гц принимает внешние сигналы возбуждения прямоугольной формы, обеспечивая постоянную акустическую обратную связь при работе на номинальной частоте или близкой к ней. Благодаря номинальному напряжению 5 В (пик) и рабочему диапазону 3–7 В (пик) HN-1295 обеспечивает гибкость при проектировании схемы драйвера.
Сопротивление катушки 42 Ом выбрано для монтажа через отверстие. Черный корпус из PPO обеспечивает структурную стабильность при сборке через отверстия.
Архитектура внешнего привода --- принимает сигналы прямоугольной формы с частотой 2400 Гц для генерации тона; требуется возбуждение переменного тока, одно только напряжение постоянного тока не будет производить звук
Форм-фактор сквозного отверстия --- диаметр 12 мм с конфигурацией контактов для стандартной компоновки печатной платы.
Сопротивление катушки 42 Ом --- для печатных плат со сквозными отверстиями.

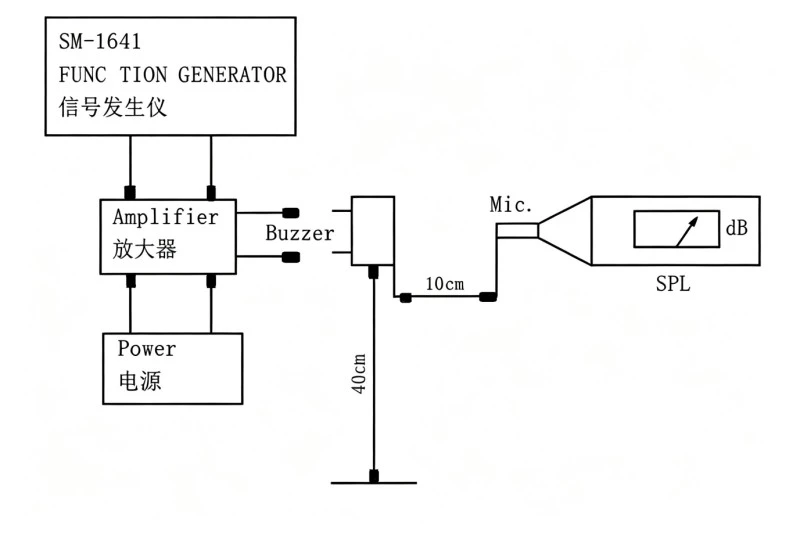

Стабильная акустическая мощность --- Мин. 85 дБ на расстоянии 10 см при движении при 5 В-п, 2400 Гц, прямоугольная волна с коэффициентом заполнения 50 %
Материал корпуса PPO --- черный корпус для совместимости со сквозным монтажом
Экологическое соответствие RoHS --- Да
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер | --- |
| Номинальное напряжение | 5Во-п | Резонансная опорная частота |
| Рабочее напряжение | 3--7Во-п | Пик сигнала привода |
| Уровень звукового давления | Мин. 85 дБ | При 5Vo-p, 2400Гц, 50% нагрузка, 10см |
| Резонансная частота | 2400 Гц | При номинальном напряжении |
| Сопротивление катушки | 42 ± 5 Ом | --- |
| Номинальный ток | Макс. 80 мА | При 5Vo-p, 2400 Гц, 50% нагрузка |
| Рабочая температура | -20℃ ~ +70℃ | --- |
| Температура хранения | -30℃ ~ +80℃ | --- |

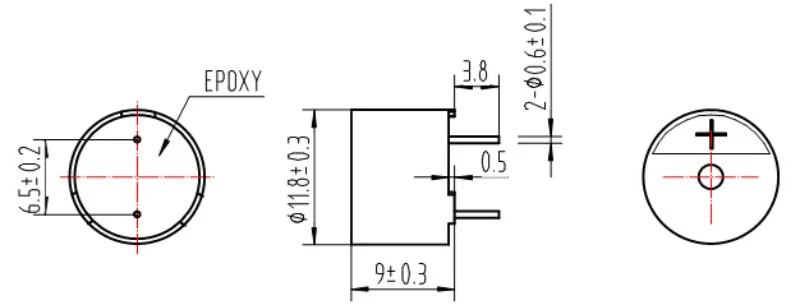

| Внешний размер | 12 мм (диаметр) | Корпус без штифтов |
| Вес нетто | Прибл. 1,5 г | --- |
| Материал корпуса | Черный ППО | --- |
| Положение об охране окружающей среды | РоХС | --- |
Модули сигнализации промышленной панели управления, требующие звукового оповещения
Системы безопасности и обнаружения вторжений со сквозными печатными платами
Платы управления бытовой техникой со стандартным креплением зуммера
Диагностическое и испытательное оборудование, требующее звуковой индикации состояния
ПЛК и системы автоматизации с приводными выходами
Источники бесперебойного питания для предупреждения о неисправностях
| Требование к проектированию | Преимущество HN-1295 |
| Компоновка печатной платы со сквозными отверстиями | Диаметр 12 мм для стандартного монтажа на печатной плате. |
| Постоянная частота звукового сигнала | Резонансная частота 2400 Гц для равномерного акустического характера |
| Совместимость процесса сборки | Корпус из черного PPO для монтажа через отверстие. |
| Экологическое соответствие | РоХС |
MEIDI производит HN-1295 с контролем качества на каждом этапе производства: от проектирования продукта, закупок и испытаний. Свяжитесь с MEIDI для получения подробной информации о сертификации.
После любого из следующих испытаний изделие должно соответствовать критериям приемки: отсутствие дефектов или ухудшения внешнего вида и электрических свойств (за исключением SPL); Уровень звукового давления не должен снижаться более чем на 10 дБ от минимального уровня звукового давления, указанного в технических характеристиках.
| Тестовый предмет | Условия испытаний |
| Жизненный тест | 25±10℃, номинальное напряжение, 1/2 прямоугольной волны резонансной частоты, 96 часов |
| Высокотемпературное испытание | Хранение при +80 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Низкотемпературный тест | Хранение при -40 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Тест на влажность | +40±3℃, относительная влажность 90–95%, 48 часов, восстановление при комнатной температуре в течение 6 часов перед тестированием. |
| Испытание на термический удар | 70℃ 2 часа → -20℃ 2 часа (1 цикл), интервал между циклами 1 час, всего 10 циклов |
| Испытание на падение | Стандартная упаковка (все 6 сторон и 3 края), падение с высоты 1,2 м на толстую деревянную доску или твердую деревянную доску толщиной 5 см. |
| Тест на вибрацию | 1000 циклов/мин, амплитуда 1,5 мм, 1 час на ось, всего 3 оси |
Внимание: Избегайте попадания в изделие посторонних материалов, включая магнитные материалы, водорастворимые материалы и агрессивные газы, поскольку они могут повлиять на электрические характеристики изделия.

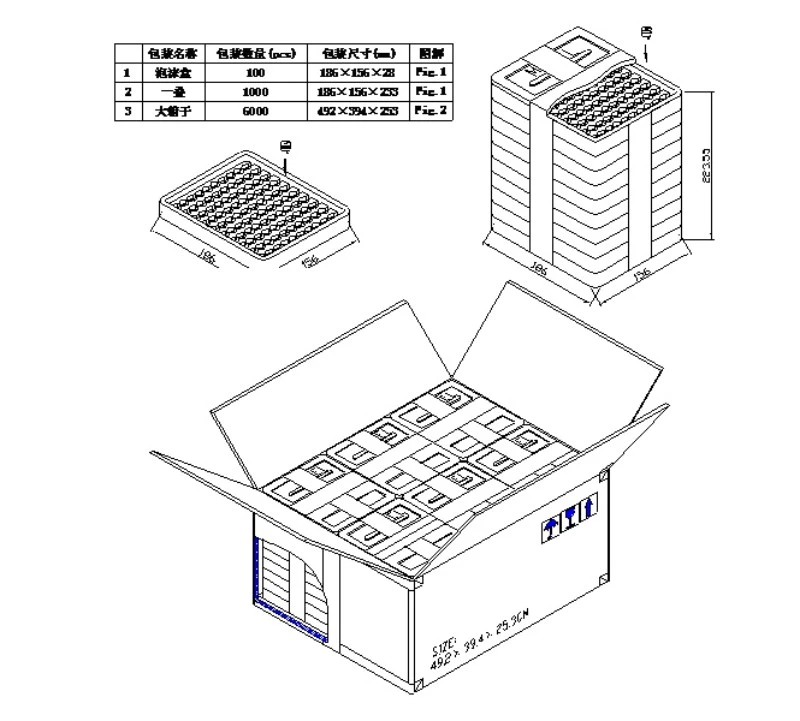

| Элемент | Спецификация |
| Тип продукта | ЭЛЕКТРОМАГНИТНЫЙ ЗУММЕР |
| Количество | 6000 шт. |
| Объем коробки | 52×41,5×27 СМ |
1. Требуется ли для этого зуммера внешний сигнал управления или он может управляться напряжением постоянного тока?
Будучи пассивным электромагнитным зуммером, HN-1295 требует внешнего сигнала переменного тока (обычно прямоугольной волны с частотой 2400 Гц или около нее) для генерации звукового сигнала. Постоянное напряжение само по себе не будет производить звук и может повредить катушку из-за постоянного прохождения тока.
2. Какая частота возбуждения рекомендуется для обеспечения максимального звукового давления?

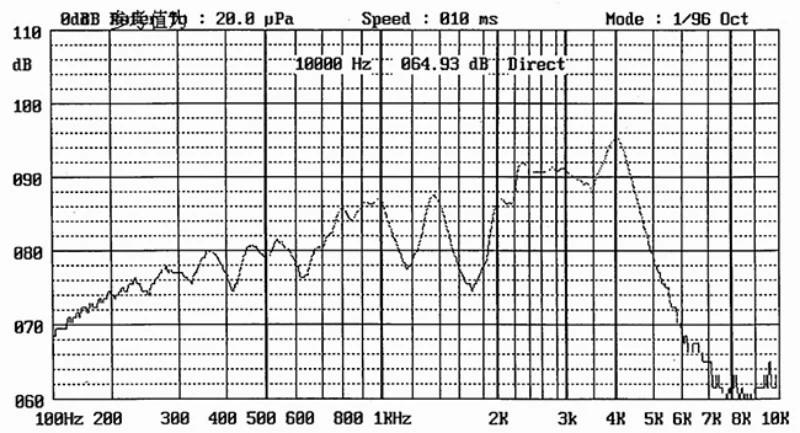

Максимальный уровень звукового давления достигается на резонансной частоте 2400 Гц. Уровень звукового давления значительно снижается при выходе из резонанса. Для последовательного Мин. Выход 85 дБ, частота вращения 2400 Гц, прямоугольная волна с коэффициентом заполнения 50 % и напряжением 5 В-п.
3. Какая схема драйвера подходит для сопротивления катушки 42 Ом?
Совместимы стандартные конфигурации транзисторов NPN/PNP с открытым коллектором и подтягивающими резисторами. Для прямого управления GPIO микроконтроллера убедитесь, что порт может выдавать или принимать ток ≥80 мА. При использовании индуктивных нагрузок или релейных цепей рекомендуется использовать обратноходовой диод.
4. Какой метод пайки рекомендуется использовать для этого зуммера со сквозным отверстием?
HN-1295 совместим со стандартными процессами пайки волновой пайкой сквозных отверстий. При ручной пайке обратитесь в компанию MEIDI для получения информации о рекомендуемой температуре и продолжительности пайки.
5. Доступны ли специальные резонансные частоты или сопротивления катушек?
Свяжитесь с MEIDI для получения технических запросов относительно пользовательских конфигураций.
Для получения технических данных, замечаний по применению схемы привода или обсуждения OEM-конфигурации обратитесь в отдел инженерных разработок MEIDI.
