Варианты с двойным напряжением: 5Vo-p (30 Ом) и 12Vo-p (120 Ом)
Резонансная частота 800 Гц для внешнего привода прямоугольных импульсов
Мин. Звуковое давление 85 дБ на расстоянии 10 см при номинальных условиях эксплуатации.
Корпус из ПБТ для структурной устойчивости
Диапазон рабочих температур от -20℃ до +70℃
Два варианта сопротивления катушки для соответствия различным конструкциям схем драйвера

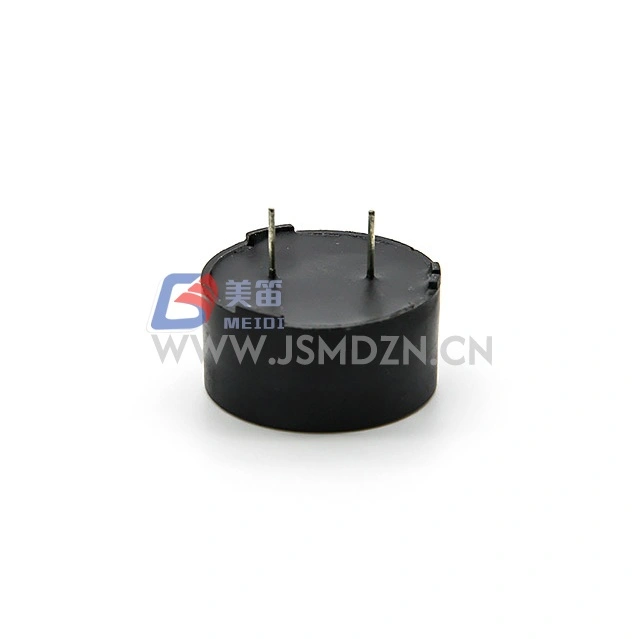

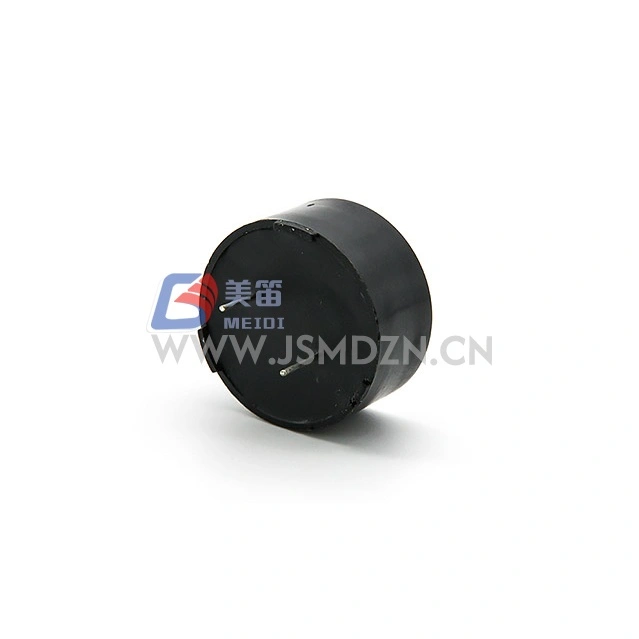

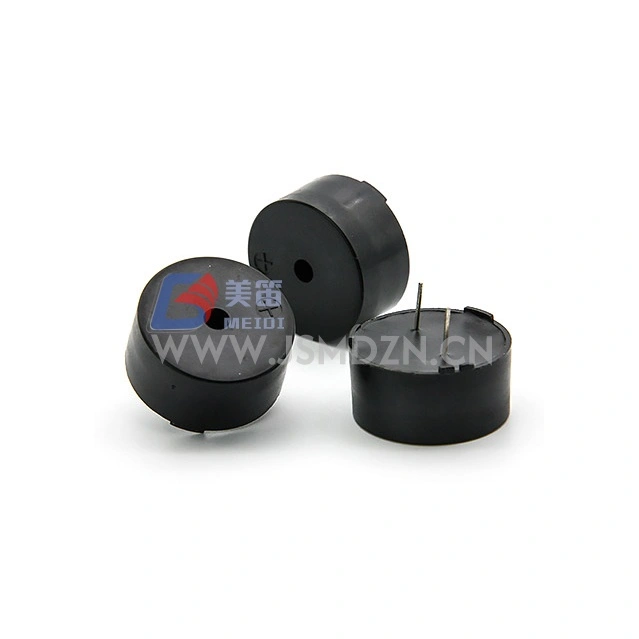

Электромагнитный пассивный зуммер MEIDI KC2512 диаметром 25 мм представляет собой электромагнитный пассивный зуммер, предназначенный для применений, требующих внешнего управляющего сигнала для генерации звука. Этот зуммер с диаметром корпуса 25 мм имеет две различные конфигурации катушек, соответствующие различным требованиям к шинам напряжения и схемам возбуждения.
Вариант KC2512-30R работает при напряжении 5Vo-p с катушкой сопротивлением 30 Ом. Вариант KC2512-120R работает при напряжении 12Vo-p с катушкой сопротивлением 120 Ом. Оба варианта резонируют на частоте 800 Гц и требуют внешнего возбуждения прямоугольными волнами на этой частоте или около нее для достижения оптимальных акустических характеристик.
Корпус из ПБТ обеспечивает стабильность размеров во всем номинальном диапазоне рабочих температур. Если вам требуются другие значения сопротивления катушки или номинального напряжения, обратитесь в компанию MEIDI для получения индивидуальной конфигурации зуммера.
Конфигурация с двумя катушками --- варианты 30 Ом (5 В) и 120 Ом (12 В) для соответствия различным шинам напряжения системы.
Архитектура внешнего привода --- принимает сигналы прямоугольной формы с частотой 800 Гц; требуется возбуждение переменного тока, одно только напряжение постоянного тока не обеспечивает звуковой сигнал

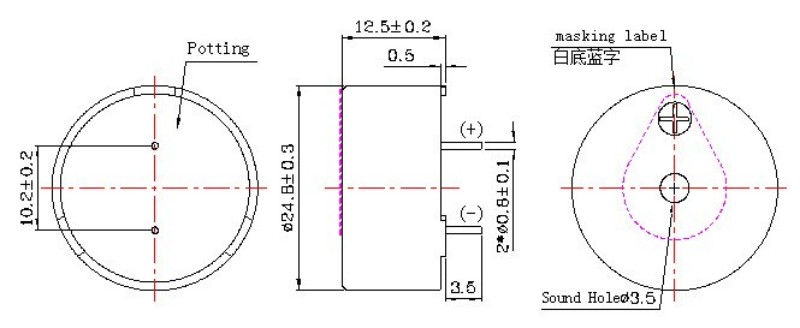

Форм-фактор 25 мм — стандартный диаметр для обычных схем монтажа на панели и печатной плате.
Стабильная акустическая мощность --- Мин. 85 дБ на расстоянии 10 см при номинальном напряжении и резонансной частоте с прямоугольной волной с коэффициентом заполнения 50 %
Материал корпуса ПБТ --- обеспечивает структурную целостность во всем диапазоне рабочих температур.
Широкий диапазон рабочих температур --- от -20 ℃ до + 70 ℃.
| Параметр | КС2512-30Р | КС2512-120Р |
| Тип продукта | Электромагнитный пассивный зуммер | Электромагнитный пассивный зуммер |
| Номинальное напряжение | 5Во-п | 12Во-п |
| Рабочее напряжение | 3--7Во-п | 9--14Во-п |
| Номинальный ток (МАКС.) | 30 мА | 40 мА |
| Мин. Звуковой выход на расстоянии 10 см | 85 дБ | 85 дБ |
| Сопротивление катушки | 30 ± 5 Ом | 120 ± 15 Ом |
| Резонансная частота | 800 Гц | 800 Гц |
| Материал корпуса | ПБТ | ПБТ |
| Рабочая температура | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| Температура хранения | -30℃ ~ +80℃ | -30℃ ~ +80℃ |
| Вес нетто | 8г | 8г |
Промышленные панели управления и системы ПЛК, требующие звуковой индикации состояния с внешней схемой привода
Платы управления бытовой техникой, использующие логические выходы 5 В или 12 В для функций сигнализации и оповещения.
Системы безопасности и контроля доступа со специальными выходами для зуммеров
Испытательное и измерительное оборудование, требующее звуковой обратной связи во время операций
Блоки питания и ИБП для звуковых предупреждений о неисправностях
Системы автоматизации зданий с модулями централизованного оповещения о тревогах
| Требование к проектированию | KC2512 Преимущество |
| Гибкая совместимость с шиной напряжения | Двойные варианты (5 В/30 Ом и 12 В/120 Ом) |
| Постоянный акустический характер | Резонансная частота 800 Гц |
| Стандартная монтажная интеграция | Диаметр 25 мм для обычных вырезов в панелях и разводок печатных плат. |
| Согласование схемы драйвера | Два варианта сопротивления катушки для различных возможностей источника/потока |
| Экологическая стойкость | Корпус из ПБТ, рассчитанный на работу от -20 ℃ до +70 ℃. |
Компания MEIDI производит серию KC2512, применяя процессы контроля качества, включающие входной контроль материалов, мониторинг в процессе производства и окончательные электрические испытания. Каждая производственная партия проходит проверку резонансной частоты, сопротивления катушки и уровня звукового давления для подтверждения соответствия техническим характеристикам.
Серия KC2512 подвергается испытаниям на воздействие окружающей среды и механические нагрузки для проверки долговечности в типичных условиях эксплуатации и хранения. После испытаний изделие должно соответствовать критериям приемки, не иметь дефектов внешнего вида или электрических свойств.
| Тестовый предмет | Условия испытаний |

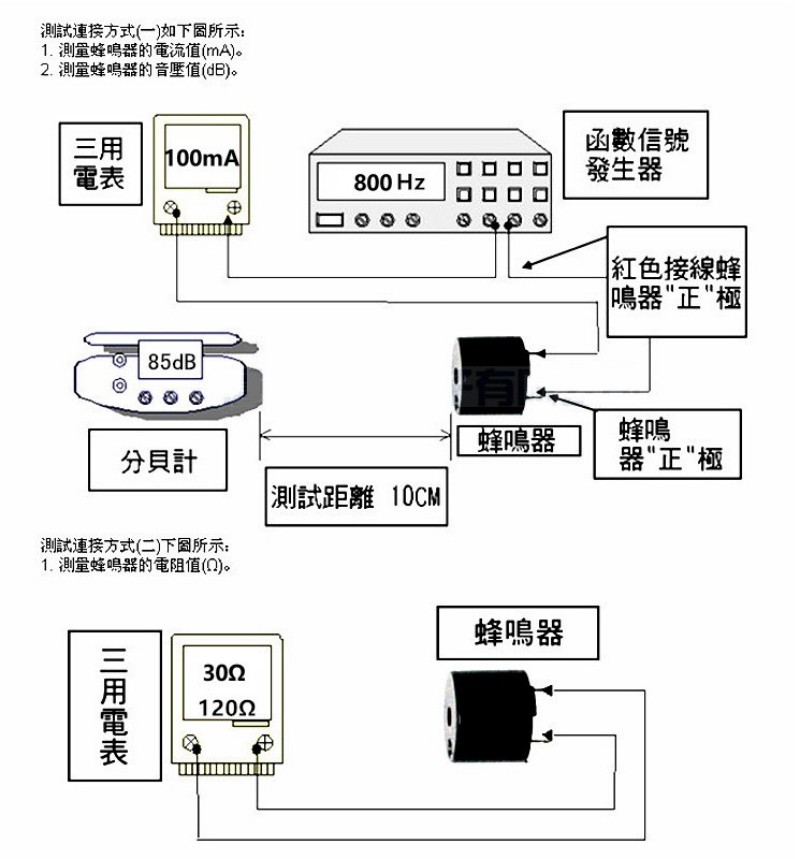

| Жизненный тест | Номинальное напряжение, прямоугольная волна с резонансной частотой 1/2, 96 часов при 25±10℃ |
| Высокотемпературное испытание | Хранение при +80 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Низкотемпературный тест | Хранение при -40 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Тест на влажность | +40±3℃, относительная влажность 90–95%, 48 часов, восстановление при комнатной температуре в течение 6 часов перед тестированием. |
| Испытание на термический удар | 70℃ 2 часа → -20℃ 2 часа (1 цикл), интервал между циклами 1 час, всего 10 циклов |
| Испытание на падение | Стандартная упаковка, все 6 сторон и 3 края, падение с высоты 1,2 м на толстую деревянную доску. |
| Тест на вибрацию | 1000 циклов/мин, амплитуда 1,5 мм, 1 час на ось, всего 3 оси |
Внимание: Избегайте попадания в изделие посторонних материалов, включая магнитные материалы, водорастворимые материалы и агрессивные газы, поскольку они влияют на электрические характеристики.
1. Требуется ли для KC2512 внешний сигнал управления или он может управляться напряжением постоянного тока?
Будучи пассивным электромагнитным зуммером, KC2512 требует внешнего сигнала переменного тока (обычно прямоугольной волны с частотой 800 Гц или около нее) для генерации звукового сигнала. Постоянное напряжение само по себе не будет производить звук и может повредить катушку из-за постоянного прохождения тока.
2. Какой вариант KC2512 следует выбрать для системы микроконтроллера 5 В?
Для систем с напряжением 5 В выберите KC2512-30R. Сопротивление катушки 30 Ом рассчитано на работу с напряжением 5 В-п и максимальным потреблением тока 30 мА. Убедитесь, что ваша схема драйвера может генерировать или потреблять необходимый ток или использовать транзисторный буферный каскад.
3. Какова рекомендуемая частота возбуждения для достижения максимального звукового давления?
Максимальный уровень звукового давления достигается на резонансной частоте 800 Гц. Уровень звукового давления снижается при выходе из резонанса. Для последовательного Мин. Выход 85 дБ, частота вращения 800 Гц, прямоугольная волна с коэффициентом заполнения 50 % при номинальном напряжении для выбранного варианта.
4. Какая схема драйвера подходит для варианта KC2512-120R с сопротивлением 120 Ом?
Совместимы стандартные конфигурации транзисторов с открытым коллектором или двухтактных транзисторов. Катушка сопротивлением 120 Ом потребляет максимум 40 мА при напряжении 12 В-п. Для прямого привода GPIO микроконтроллера проверьте допустимый ток порта. При управлении индуктивными нагрузками рекомендуется использовать обратноходовой диод.
5. Доступны ли специальные сопротивления катушек или резонансные частоты для форм-фактора 25 мм?
Свяжитесь с MEIDI для получения технических запросов относительно индивидуальных конфигураций серии KC2512 или сопутствующих продуктов с электромагнитными зуммерами.
Для получения технических данных, замечаний по применению схемы привода или обсуждения OEM-конфигурации обратитесь в отдел инженерных разработок MEIDI.
| Элемент | Спецификация |
| Тип продукта | ЭЛЕКТРОМАГНИТНЫЙ ЗУММЕР |
| Количество | Свяжитесь с MEIDI для получения подробной информации об упаковке. |
| Объем коробки | Свяжитесь с MEIDI для получения подробной информации об упаковке. |
