Внешний прямоугольный импульсный сигнал с частотой 2730 Гц для стабильной акустической мощности
Сопротивление катушки 16 Ом совместимо со стандартными схемами драйверов транзисторов и микроконтроллеров.
Занимаемая площадь 12 мм, отвечающая отраслевым стандартам, для монтажа печатных плат со сквозными отверстиями.
Мин. Звуковое давление 85 дБ на расстоянии 10 см при номинальных условиях эксплуатации.
Диапазон рабочих температур от -20 ℃ до +70 ℃ для промышленных помещений внутри помещений.
Корпус из черного PPO, подходящий для пайки волновой пайкой и ручной сборки.

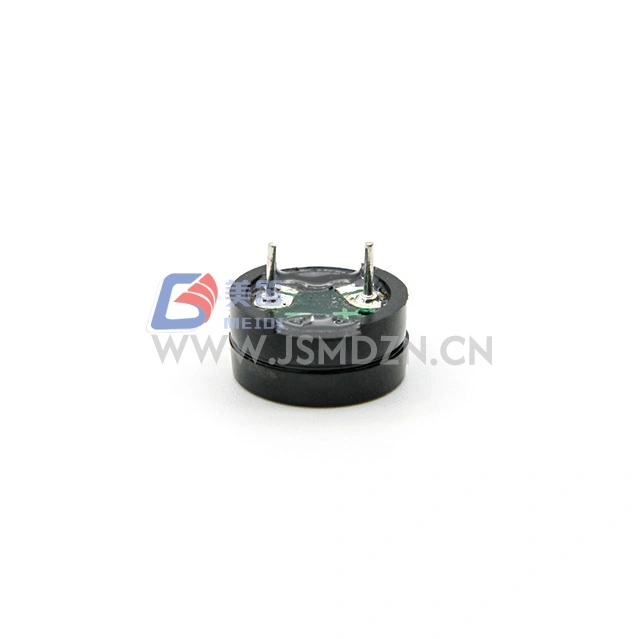

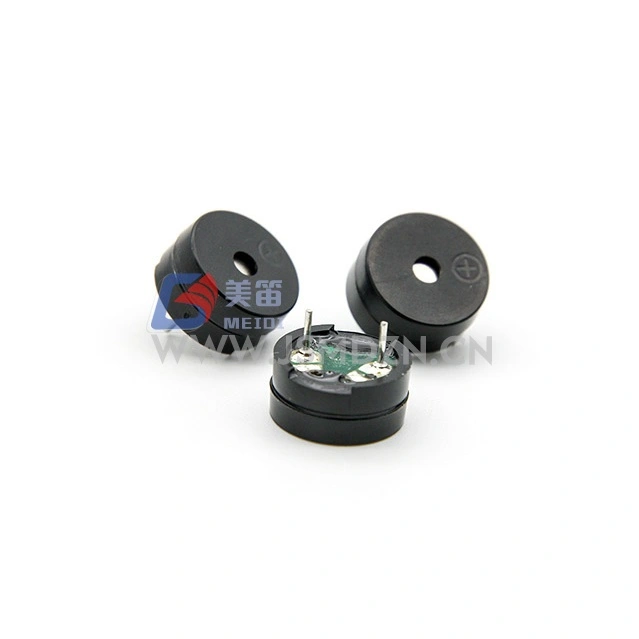

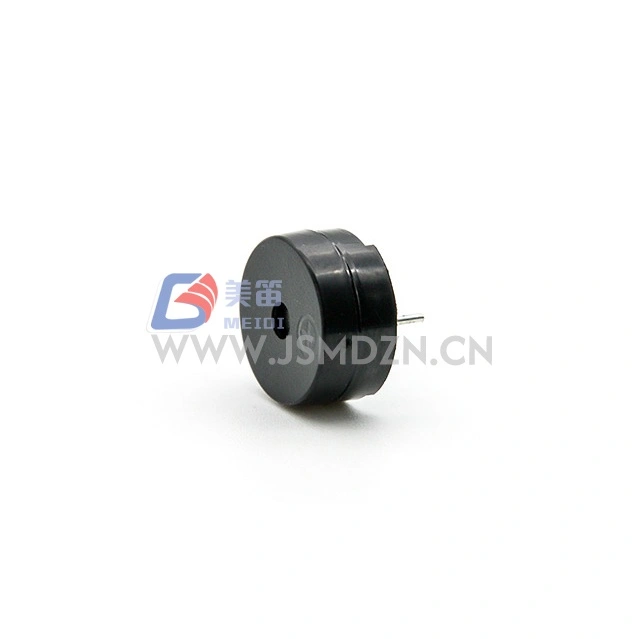

Электромагнитный пассивный зуммер MEIDI диаметром 12 мм, 2730 Гц — это электромагнитный пассивный зуммер, предназначенный для установки в сквозное отверстие в электронных системах, требующих внешнего управляющего сигнала для генерации звука. Этот зуммер диаметром корпуса 12 мм интегрируется в стандартные печатные платы, широко используемые в промышленных панелях управления, системах охранной сигнализации, бытовой технике и диагностическом оборудовании.
Резонансная частота 2730 Гц принимает внешние сигналы возбуждения прямоугольной формы, обеспечивая постоянную акустическую обратную связь при работе на номинальной частоте или близкой к ней. Благодаря номинальному напряжению 3Vo-p и рабочему диапазону 2–4Vo-p HN-1260B обеспечивает гибкость в проектировании схем управления для логических систем 3 В и 5 В.
Сопротивление катушки 16 Ом выбрано так, чтобы соответствовать конфигурациям обычных транзисторов с открытым коллектором и драйверов GPIO микроконтроллера, что сводит к минимуму потребность в специализированных схемах управления. Черный корпус из PPO обеспечивает структурную стабильность при пайке волновой пайкой сквозных отверстий и процессах ручной доработки.
Архитектура внешнего привода — принимает сигналы прямоугольной формы с частотой 2730 Гц для программируемой генерации тонов; требуется возбуждение переменного тока, одно только напряжение постоянного тока не будет производить звук
Стандартный форм-фактор со сквозными отверстиями — диаметр 12 мм со стандартным шагом контактов позволяет использовать существующие схемы печатных плат и вырезы на передней панели.
Сопротивление катушки 16 Ом --- соответствует обычным схемам управления транзисторами NPN/PNP и выходам GPIO микроконтроллера 3,3 В/5 В с адекватной токовой нагрузкой.
Стабильная акустическая мощность --- Мин. 85 дБ на расстоянии 10 см при движении на частоте 3Vo-p, 2731 Гц, прямоугольная волна с коэффициентом заполнения 50 %
Материал корпуса PPO --- черный корпус выдерживает пайку волновой пайкой и ручную пайку без деформации.
Экологическое соответствие RoHS --- соответствует требованиям к веществам ограниченного использования для распространения на мировом рынке.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер | --- |
| Номинальное напряжение | 3Во-п | Резонансная опорная частота |
| Рабочее напряжение | 2--4Во-п | Пик сигнала привода |

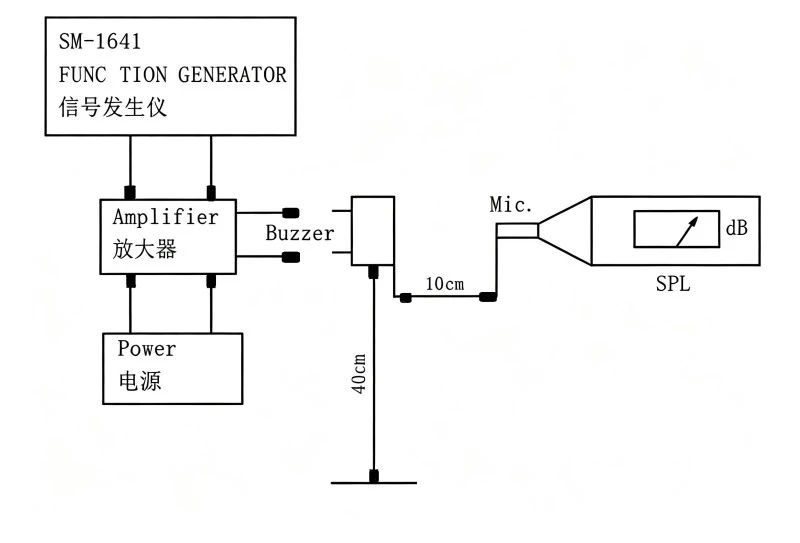

| Уровень звукового давления | Мин. 85 дБ | При 3Vo-p, 2731Гц, 50% нагрузка, 10см |
| Резонансная частота | 2730 Гц | При номинальном напряжении |
| Сопротивление катушки | 16 ± 4 Ом | постоянный ток, 25 ℃ |
| Номинальный ток | Макс. 60 мА | При 3Vo-p, 2731 Гц, 50% нагрузка |
| Рабочая температура | -20℃ ~ +70℃ | Непрерывный |
| Температура хранения | -30℃ ~ +80℃ | Нерабочий |

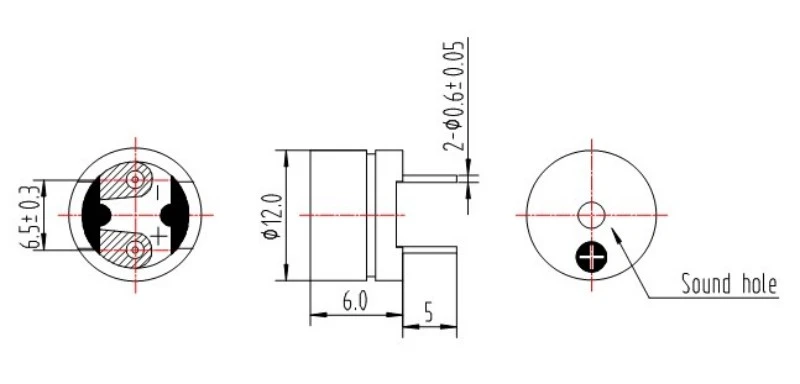

| Внешний размер | 12 мм (диаметр) | Корпус без штифтов |
| Вес нетто | Прибл. 1,0 г | Типичный |
| Материал корпуса | Черный ППО | --- |
| Положение об охране окружающей среды | РоХС | --- |
Модули сигнализации промышленной панели управления, требующие звукового оповещения стандартной частоты
Системы безопасности и обнаружения вторжений с имеющимися отверстиями для крепления зуммера диаметром 12 мм.
Платы управления бытовой техникой, использующие процессы сборки через отверстия.
Диагностическое и испытательное оборудование, требующее звуковой индикации состояния
Системы ПЛК и автоматизации с выходами привода логического уровня 5 В или 3,3 В.
Источники бесперебойного питания для предупреждения о низком заряде батареи и неисправности.
| Требование к проектированию | Преимущество HN-1260B |
| Установленная разводка печатной платы со сквозными отверстиями | Диаметр 12 мм соответствует стандартным размерам и вырезам на передней панели. |
| Совместимость со стандартной схемой драйвера | Сопротивление катушки 16 Ом работает с обычными конфигурациями транзисторов и MCU GPIO. |
| Постоянная частота звукового сигнала | Резонансная частота 2730 Гц обеспечивает равномерный акустический характер для всех производственных партий. |
| Гибкость процесса сборки | Корпус из черного PPO, совместим с пайкой волновой пайкой и ручной доработкой. |
| Экологическое соответствие | Одобрение RoHS для глобального распространения и правил ограниченного использования веществ |
MEIDI производит HN-1260B с контролем качества на каждом этапе производства: от проектирования продукта, закупок и испытаний. Производственные мощности имеют сертификаты ISO 9001, ISO 14001 и QS 9000. Вся продукция имеет маркировку CE и одобрение RoHS.
После любого из следующих испытаний изделие должно соответствовать критериям приемки: отсутствие дефектов или ухудшения внешнего вида и электрических свойств (за исключением SPL); Уровень звукового давления не должен быть ниже минимального уровня звукового давления, указанного в технических характеристиках, более чем на 10 дБ.
| Тестовый предмет | Условия испытаний |
| Жизненный тест | 25±10℃, номинальное напряжение, 1/2 прямоугольной волны резонансной частоты, 96 часов |
| Высокотемпературное испытание | Хранение при +80 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Низкотемпературный тест | Хранение при -40 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Тест на влажность | +40±3℃, относительная влажность 90–95%, 48 часов, восстановление при комнатной температуре в течение 6 часов перед тестированием. |
| Испытание на термический удар | 70℃ 2 часа → -20℃ 2 часа (1 цикл), интервал между циклами 1 час, всего 10 циклов |
| Испытание на падение | Стандартная упаковка (3 края, 6 сторон коробки), падение с высоты 1,2 м на толстую деревянную доску или твердую деревянную доску толщиной 5 см. |
| Тест на вибрацию | 1000 циклов/мин, амплитуда 1,5 мм, 1 час на каждое направление, 3 степени свободы. |
Внимание: Избегайте попадания в изделие посторонних материалов, включая магнитные материалы, водорастворимые материалы и агрессивные газы, поскольку они могут повлиять на электрические характеристики изделия.
1. Требуется ли для этого зуммера внешний сигнал управления или он может управляться напряжением постоянного тока?
Будучи пассивным электромагнитным зуммером, HN-1260B требует внешнего сигнала переменного тока (обычно прямоугольной волны с частотой 2730 Гц или около нее) для генерации звукового сигнала. Постоянное напряжение само по себе не будет производить звук и может повредить катушку из-за постоянного прохождения тока.
2. Какая частота возбуждения рекомендуется для обеспечения максимального звукового давления?

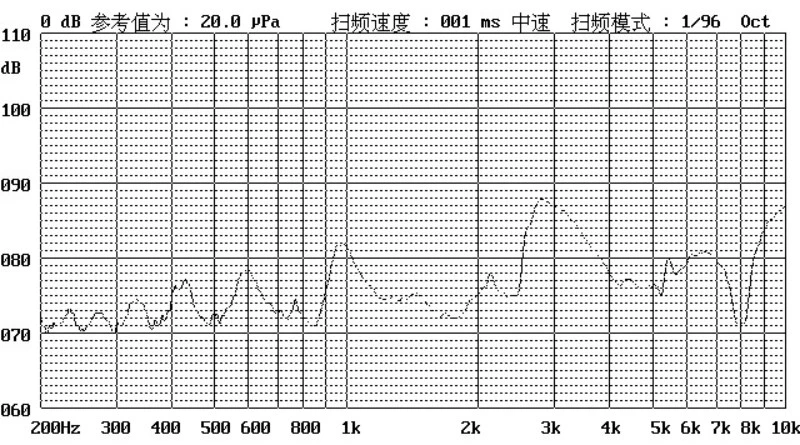

Максимальный уровень звукового давления достигается на резонансной частоте 2730 Гц. Уровень звукового давления значительно снижается при выходе из резонанса. Для последовательного Мин. Выход 85 дБ, частота 2731 Гц, прямоугольная волна с коэффициентом заполнения 50% при 3Vo-p.
3. Какая схема драйвера подходит для сопротивления катушки 16 Ом?
Совместимы стандартные конфигурации транзисторов NPN/PNP с открытым коллектором и подтягивающими резисторами. Для прямого управления GPIO микроконтроллера убедитесь, что порт может выдавать или принимать ток ≥60 мА. Обратный диод рекомендуется использовать при работе с индуктивными нагрузками или релейными цепями.
4. Какой метод пайки рекомендуется использовать для этого зуммера со сквозным отверстием?
HN-1260B совместим со стандартными процессами пайки волновой пайкой сквозных отверстий. При ручной пайке обратитесь в компанию MEIDI, чтобы узнать рекомендуемую температуру и продолжительность пайки во избежание деформации корпуса.
5. Доступны ли специальные резонансные частоты или сопротивления катушек?
Свяжитесь с MEIDI для получения технических запросов относительно пользовательских конфигураций.
Для получения технических данных, замечаний по применению схемы привода или обсуждения OEM-конфигурации обратитесь в отдел инженерных разработок MEIDI.
